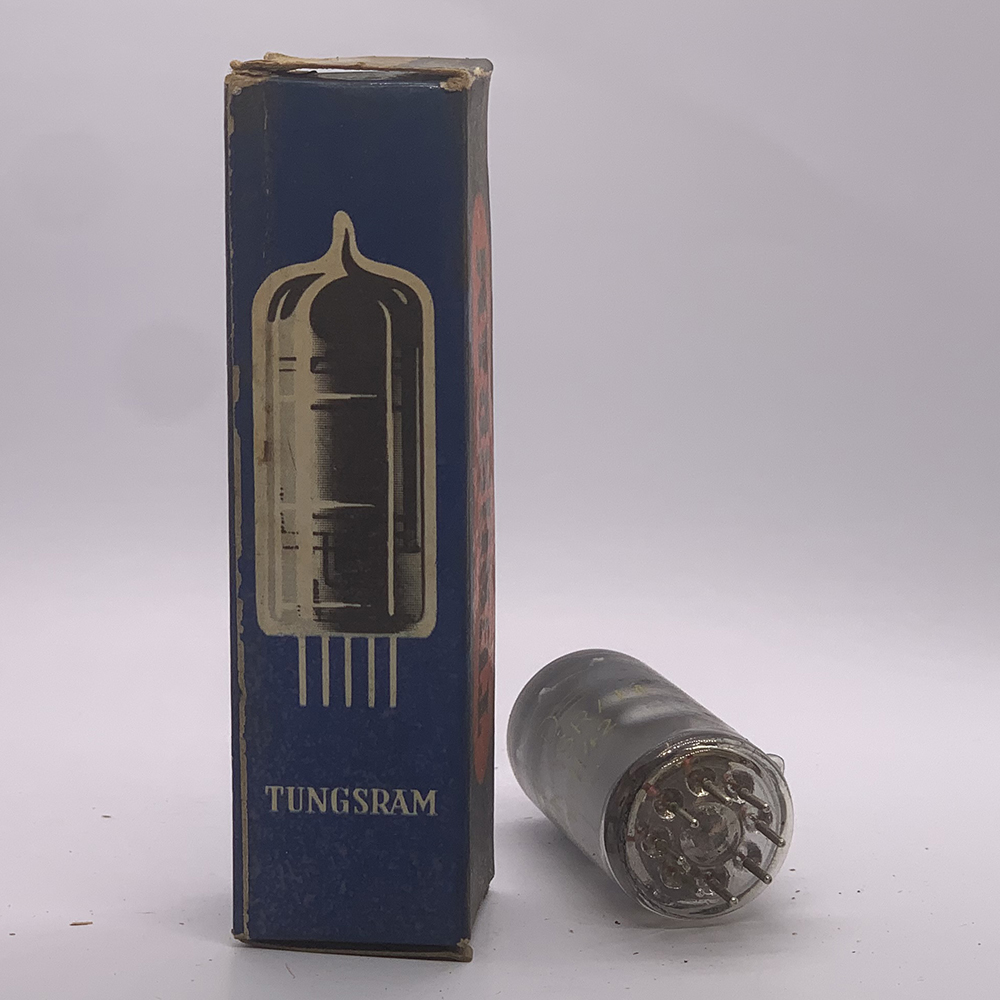

Manual Técnico – Válvula ECH42 (Triodo-Hexodo)
🔹 1. Introdução
A ECH42 é uma válvula europeia do tipo triodo-hexodo, projetada para operar como misturadora (conversora de frequência) e osciladora local em receptores super-heteródinos, muito comuns nos rádios AM das décadas de 1940 e 1950. Ela combina duas seções ativas em um único envelope: um triodo e um hexodo, reduzindo espaço e simplificando circuitos.
🔹 2. Aplicações Típicas
-
Oscilador local + misturador em receptores AM
-
Conversor de frequência em rádios super-heteródinos
-
Etapas iniciais de recepção de sinais de rádio (RF → FI)
-
Substituta direta da ECH21 com base B8A (miniatura)
🔹 3. Dados Elétricos Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Triodo-Hexodo |
| Base | B8A (8 pinos) |
| Tensão do filamento | 6,3 V |
| Corrente do filamento | 0,2 A |
| Tensão máxima da placa (hexodo) | 250 V |
| Tensão máxima da placa (triodo) | 250 V |
| Tensão da tela (G2 – hexodo) | 100 V |
| Corrente da placa (hexodo) | 2,3 mA |
| Corrente da placa (triodo) | 1,0 mA |
| Dissipação máxima | 1,2 W (hexodo) / 0,5 W (triodo) |
| Transcondutância (gm) | 1.000 a 1.400 µmho |
| Fator de amplificação (triode) | ~25 |
🔹 4. Pinagem da Válvula (Base B8A – vista inferior)
| Pino | Função |
|---|---|
| 1 | Grade 1 do hexodo (G1 – sinal RF) |
| 2 | Cátodo comum (K) |
| 3 | Grade 3 do hexodo (G3 – supressora) |
| 4 | Filamento |
| 5 | Filamento |
| 6 | Grade 2 do hexodo (G2 – tela) e placa do triodo |
| 7 | Grade 1 do triodo (G1 – oscilador) |
| 8 | Placa do hexodo |
🔹 5. Condições Típicas de Operação
Triodo (Oscilador):
| Parâmetro | Valor típico |
|---|---|
| Tensão da placa | 100 a 250 V |
| Corrente da placa | ~1 mA |
| Tensão da grade | -2 V (ajustada por resistor) |
Hexodo (Misturador):
| Parâmetro | Valor típico |
|---|---|
| Tensão da placa | 250 V |
| Corrente da placa | 2 a 3 mA |
| Tensão da grade 1 | -1 a -2 V |
| Tensão da tela | 100 V |
| Transcondutância | 1.100 µmho |
🔹 6. Características Construtivas
-
Envelope de vidro com blindagem metálica interna
-
Montagem compacta com 8 pinos
-
Substituta moderna para válvulas maiores como a ECH21
🔹 7. Válvulas Equivalentes
| Válvula | Observações |
|---|---|
| ECH42 | Versão padrão |
| CV3888 | Designação militar britânica |
| UCH42 | Mesma função, porém filamento de 14 V para uso em receptores de corrente contínua (AC/DC) |
| ECH81 | Similar em função, porém com base Noval (B9A), requer adaptação de soquete |
🔹 8. Aplicações Práticas
-
Receptores AM (rádios valvulados europeus)
-
Substituição de válvulas antigas em restaurações vintage
-
Projetos didáticos e experimentais de super-heteródinos
-
Amplificadores valvulados para RF
🔹 9. Observações Importantes
-
A válvula deve ser utilizada com aterramento adequado do cátodo.
-
Evite tensões acima de 250 V para prolongar a vida útil.
-
A base B8A requer soquete específico (miniatura octal europeu).
🔍 Saiba onde você pode utilizar esta válvula: aplicações da válvula ECH42
A válvula ECH42 é um triodo-heptodo desenvolvida principalmente para uso em rádios super-heteródinos, sendo muito comum em equipamentos europeus das décadas de 1940 e 1950. Ela combina duas funções importantes em um único bulbo: oscilador local (triodo) e misturador de frequência (heptodo).
⚙️ Principais Aplicações da ECH42
-
📻 Rádios AM super-heteródinos
-
Função principal: Conversora de frequência.
-
O triodo gera a frequência do oscilador local, e o heptodo mistura essa frequência com o sinal de rádio recebido, gerando a frequência intermediária (FI).
-
-
📡 Receptores de ondas curtas
-
Empregada na recepção de faixas de ondas médias (OM), curtas (OC) e longas (OL), por sua capacidade de trabalhar em frequências elevadas com boa estabilidade.
-
-
🔧 Conversores de frequência (front-end)
-
Utilizada como estágio de entrada em projetos ou restaurações de rádios antigos, facilitando a conversão do sinal RF para FI.
-
-
🧪 Equipamentos didáticos e projetos de restauração
-
Muito usada por entusiastas de eletrônica valvulada para estudar ou restaurar receptores antigos europeus.
-
✅ Resumo das Vantagens
-
Integra triodo e heptodo em um só envelope
-
Ideal para circuitos compactos
-
Projetada para a base B8A (8 pinos com envelope metálico)
-
Forte presença em rádios fabricados por marcas como Philips, Telefunken, Grundig, entre outras
A ECH42 é essencial para quem trabalha com rádios antigos europeus e deseja manter a originalidade do circuito. Se quiser, posso fornecer um diagrama de aplicação típica com essa válvula.
