Válvula 0C3 (VR105 / OA3)

🧩 Ficha Técnica – Válvula 0C3 (VR105 / OA3)

📘 Introdução

A 0C3, também designada como VR105 ou OA3, é uma válvula reguladora de tensão a gás desenvolvida para manter uma tensão constante de 105 volts entre seus terminais, independentemente de variações moderadas de corrente ou tensão de entrada.

Seu funcionamento baseia-se na ionização controlada de gás néon (com pequenas adições de hélio e argônio), que conduz corrente apenas acima de uma tensão mínima (de “ionização”) e mantém essa tensão praticamente constante durante a condução.

Foi amplamente utilizada em fontes de alimentação estabilizadas, osciladores de precisão, equipamentos de medição, receptores de rádio, instrumentação militar e amplificadores de laboratório, desde os anos 1940.

---

⚙️ Estrutura Interna

• Tipo: Tubo regulador de tensão (gaseificado – néon/argônio)

• Função: Manter tensão constante de referência (~105 V)

• Elementos: Cátodo (negativo), Ânodo (positivo) e gás de preenchimento

• Aquecimento: Direto (filamento não existe — o tubo é frio)

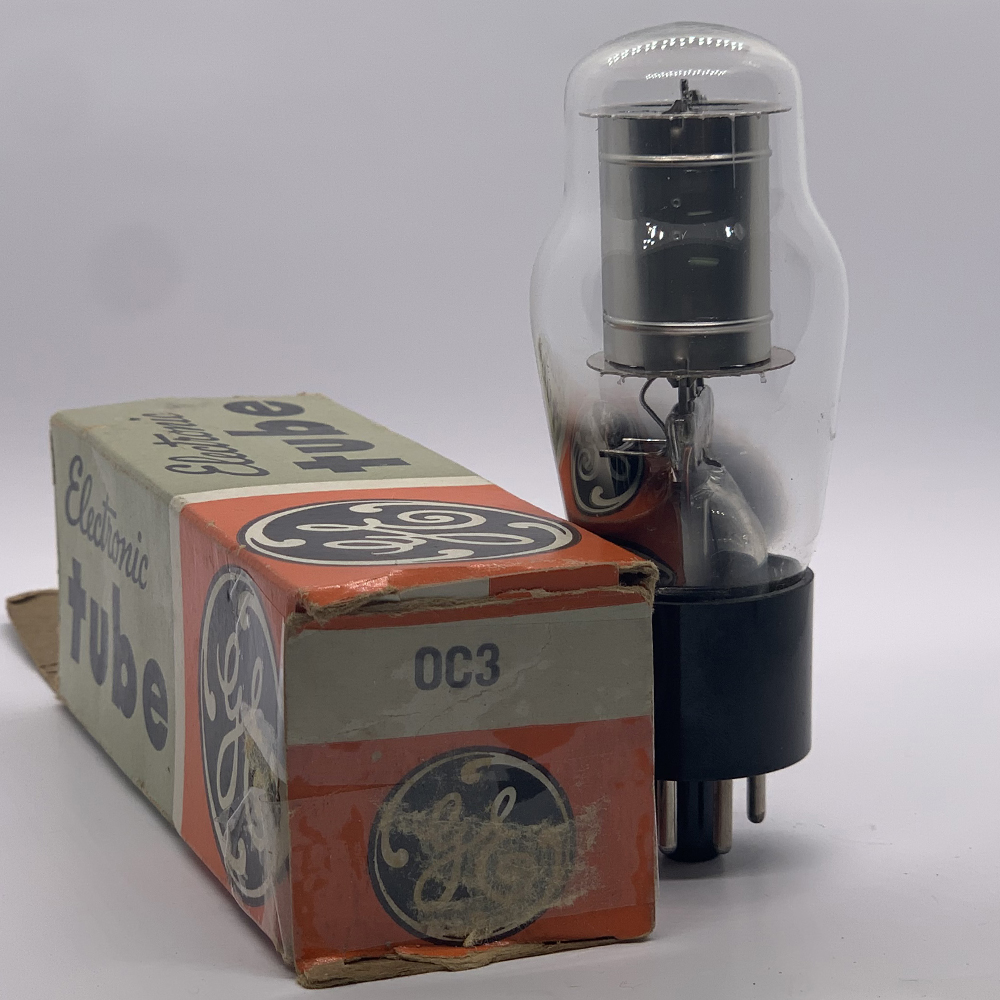

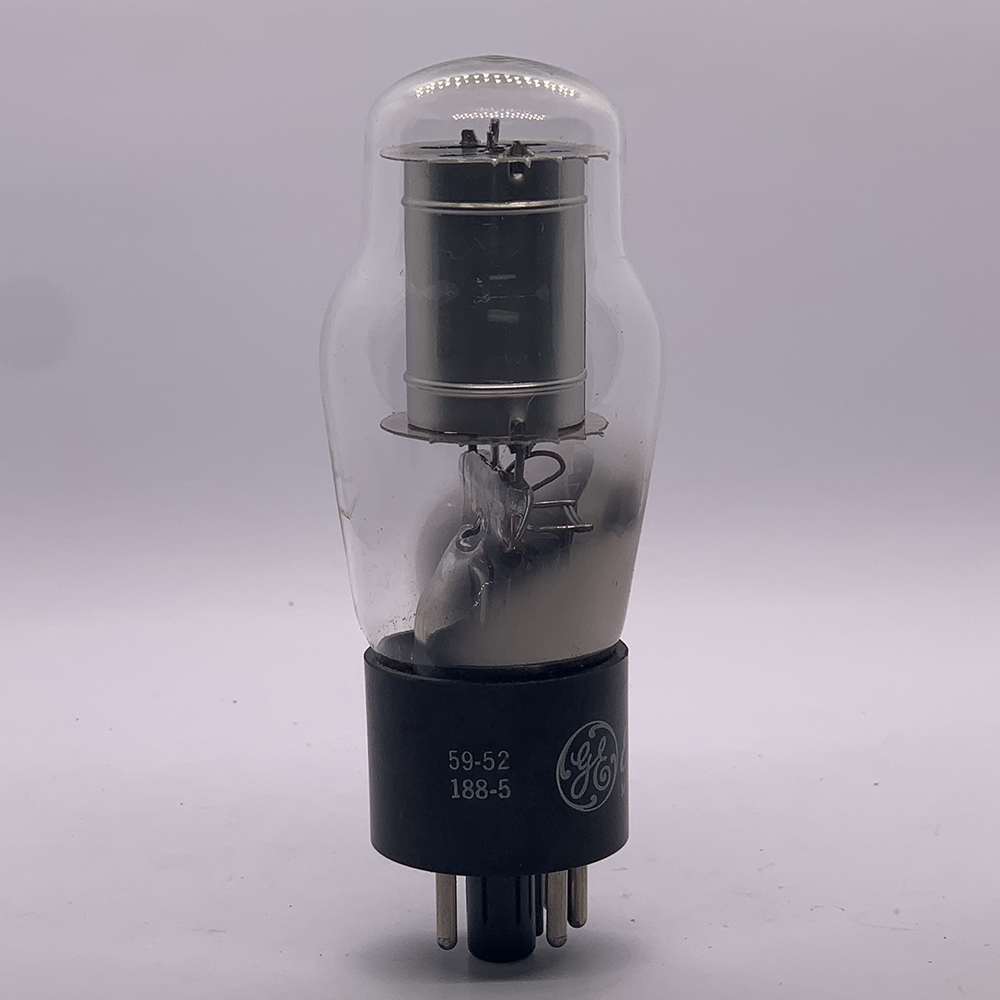

• Envoltório de vidro tipo ST (ou miniatura em algumas versões)

• Cor de emissão: Laranja-avermelhada (descarga de néon)

---

⚙️ Características Gerais

---

⚡ Dados de Operação

---

🔌 Pinagem – Base Octal (B8A)

Nota: O tubo não possui filamento.
A tensão regulada é medida entre pino 3 (+) e pino 7 (–).
Quando conduz, emite uma luminescência alaranjada visível através do vidro.

---

🧠 Aplicações Típicas

• Regulador de tensão em fontes lineares (referência de 105 V).

• Estabilização de osciladores e circuitos de alta precisão (como VFOs).

• Referência de polarização em circuitos de amplificação valvulada.

• Equipamentos de medição e instrumentação militar da Segunda Guerra.

• Estabilização de grade de válvulas (bias stabilizer) em amplificadores de potência.

• Uso em série: duas ou mais 0C3 em série produzem 210 V, 315 V, etc.

---

🔁 Equivalentes e Substituições

---

⚠️ Cuidados de Operação

• Nunca inverter polaridade: Ânodo deve ser positivo.

• Evitar corrente abaixo de 5 mA (pode apagar a descarga).

• Evitar corrente acima de 40 mA (pode danificar o tubo).

• Não usar em corrente alternada — apenas em circuitos DC filtrados.

• Caso usado em série, garantir resistores balanceadores entre os tubos.

• O tubo deve estar montado na vertical, com o pino cátodo (7) para baixo, para garantir estabilidade térmica da descarga.

---

📈 Curvas Características (descrição)

• Curva V × I: apresenta uma queda abrupta de tensão após a ignição (~130 V → 105 V), e se mantém praticamente constante entre 5 mA e 40 mA.

• Resistência dinâmica: cerca de 1,5 kΩ — tensão varia apenas alguns volts para ampla faixa de corrente.

• Curva de ignição: típica de 130–135 V com leve histerese (precisa cair para ~100 V para apagar).

---

🧾 Observações Históricas

A 0C3 (VR105/OA3) foi introduzida pela RCA em 1940, como parte de uma família de tubos reguladores de tensão (0A3, 0B3, 0C3, 0D3).
Essas válvulas foram fundamentais para o avanço dos osciladores e circuitos de medição estáveis, antes da era dos diodos zener e reguladores de estado sólido.

Amplamente usada em equipamentos militares e científicos durante a Segunda Guerra Mundial, a 0C3 permaneceu em produção até os anos 1970, sendo encontrada em laboratórios, transmissores e amplificadores valvulados vintage.
Hoje é valorizada por restauradores e audiófilos, tanto pela estabilidade quanto pela luminosidade característica — um brilho laranja constante que também tem apelo estético em montagens retrô.

---

💡 Curiosidade

👉 Quando várias 0C3 são montadas em série em uma fonte de alta tensão, formam uma “coluna de néon” brilhante — muitas vezes usada como indicador visual do funcionamento da fonte estabilizada.

---
