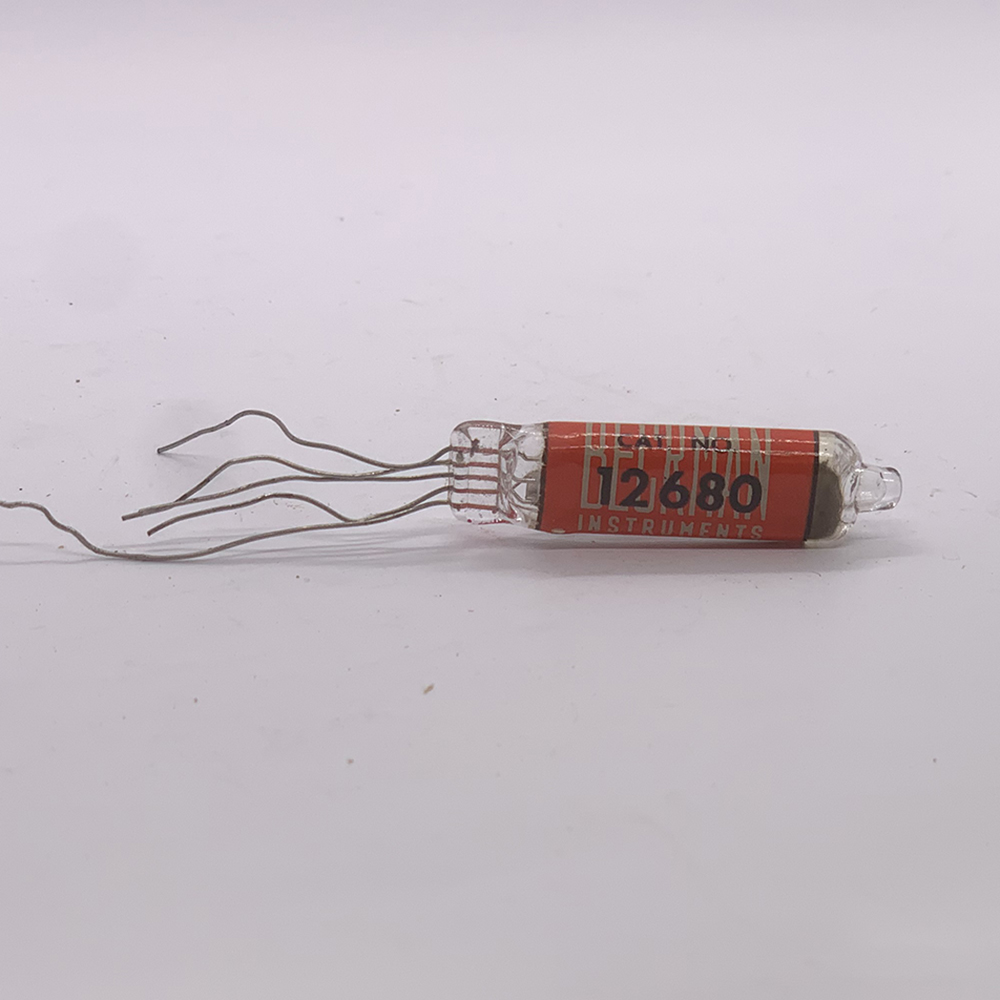

Válvula 12680

Descrição Geral

A 12680 é uma válvula de vácuo subminiatura, fabricada pela ITT Instruments, projetada para amplificação de sinais fracos, principalmente em instrumentação eletrônica, rádio frequência (RF) e equipamentos militares.

Esse tipo de válvula foi amplamente utilizado em aviônica, telecomunicações, radares leves e sistemas de medição, onde robustez mecânica, estabilidade elétrica e tamanho reduzido eram essenciais.

---

Especificações Técnicas

Configuração

• Pentodo subminiatura

• Eletrodos:

  • Cátodo

  • Grade de controle (G1)

  • Grade de tela (G2)

  • Grade supressora (G3)

  • Placa (ânodo)

---

Aplicações

• Amplificação de RF e IF

• Pré-amplificação de sinais de baixa amplitude

• Instrumentação eletrônica

• Equipamentos militares e industriais

• Sistemas de controle e medição

---

Características Elétricas (Típicas)

(valores típicos para válvulas subminiatura desta classe)

• Tensão de filamento (aquecimento): 6,3 V

• Corrente de filamento: ~150 mA

• Tipo de aquecimento: Indireto

• Tensão máxima de placa: ~200 a 250 V

• Tensão de tela (G2): até ~200 V

• Corrente de placa: alguns mA

• Potência de placa: baixa (uso em sinal)

⚠️ A 12680 não é válvula de potência e não deve ser usada em estágios finais de áudio.

---

Dimensões e Encaixe

• Construção: Subminiatura em vidro selado

• Base: Terminais rígidos (“flying leads”)

• Montagem: Solda direta em placa ou chassi

• Formato: Cilíndrico, alta resistência a vibração

---

Tradução das Especificações (linguagem simples)

• O que é: Uma válvula pequena para amplificar sinais fracos.

• Onde se usa: Rádios militares, instrumentos eletrônicos e RF.

• Aquecimento: 6,3 V com baixo consumo.

• Fixação: Solda direta, sem soquete.

• Valor: Moderado, voltado mais a técnicos e colecionadores.
