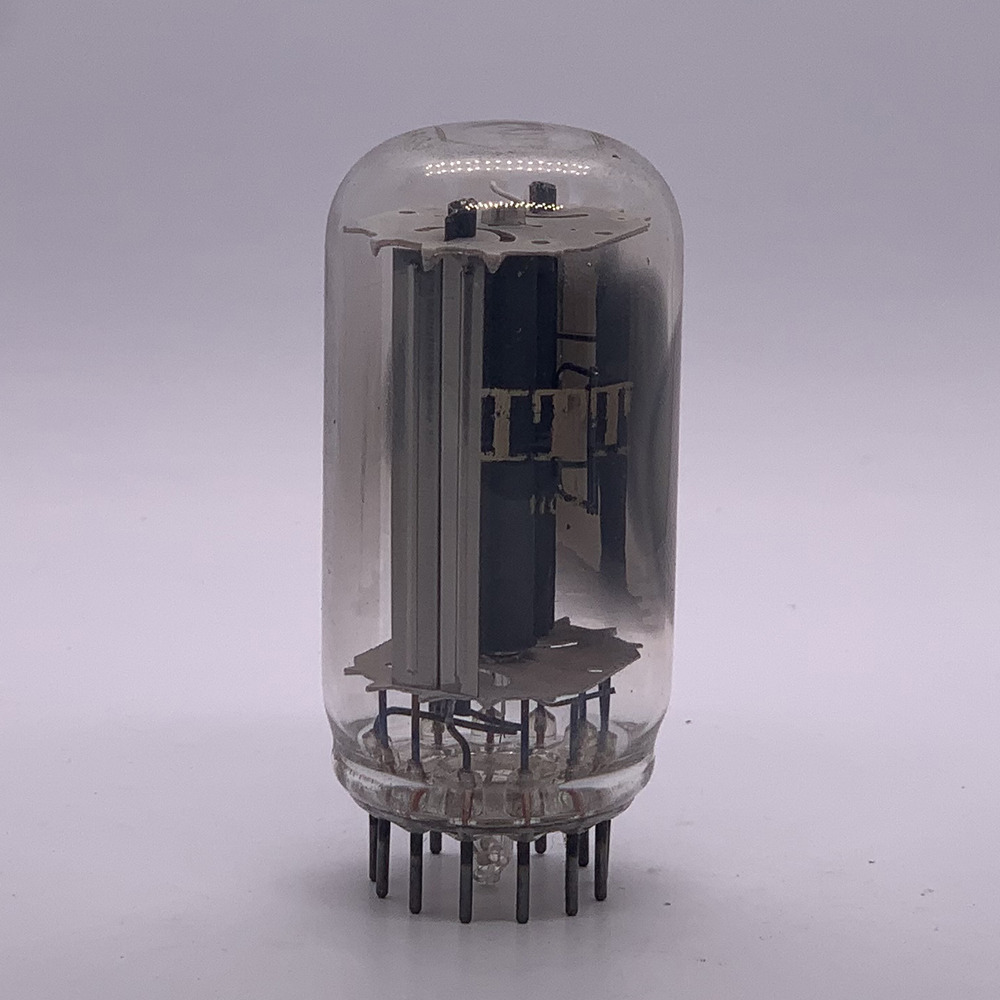

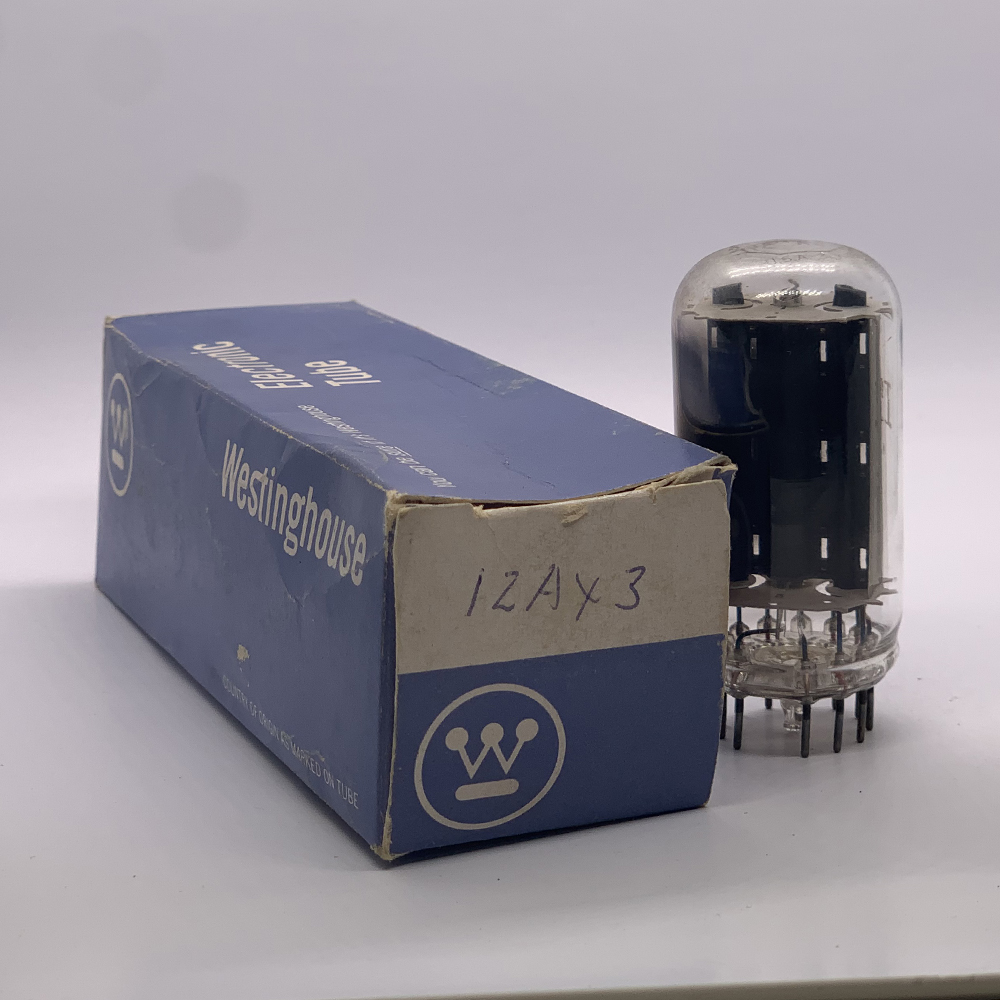

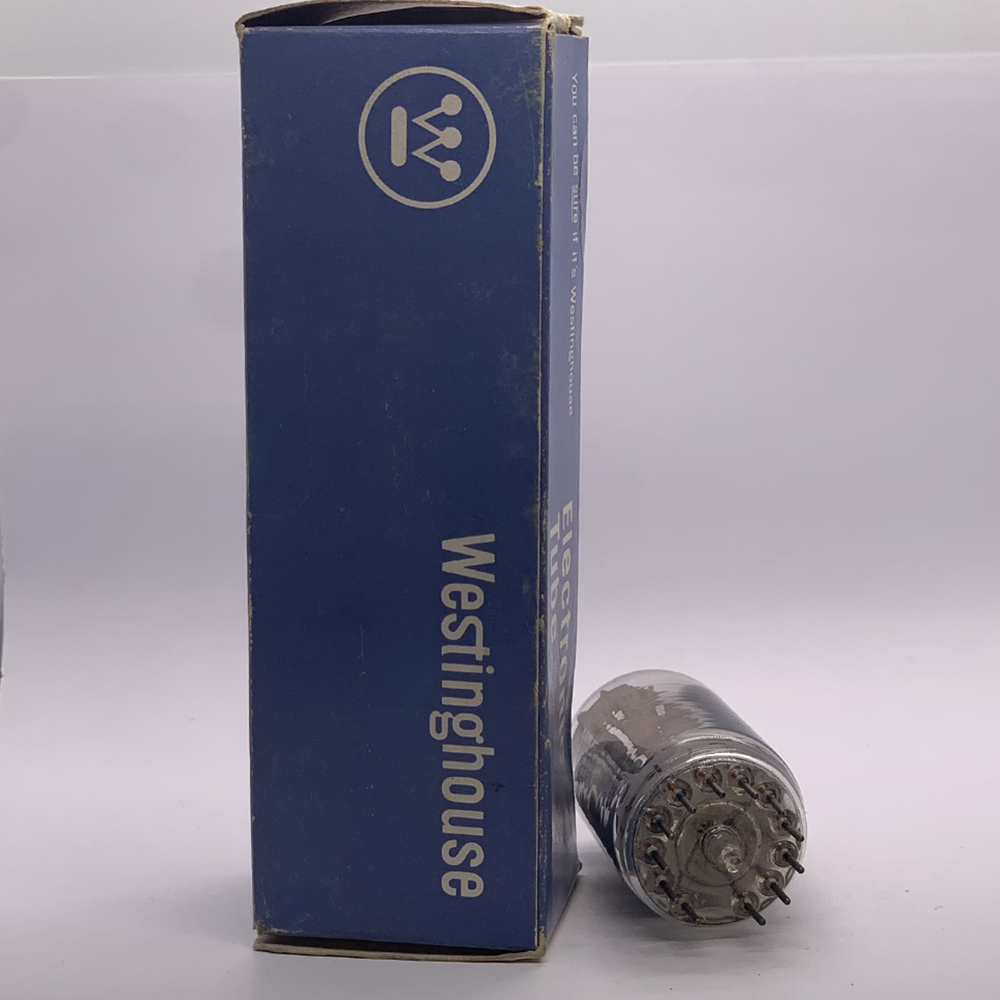

Ficha Técnica – Válvula 12AX3
📘 Introdução
A 12AX3 é uma válvula retificadora de meia-onda, desenvolvida principalmente para uso em equipamentos eletrônicos domésticos e industriais de baixa potência.
Ela foi projetada para trabalhar diretamente com alimentação em corrente alternada de 117 V, sem necessidade de transformador de alta tensão, o que a tornou bastante popular em televisores e rádios de circuito série (“All American Five”) produzidos nas décadas de 1950-1960.
Seu aquecimento indireto e filamento de 12,6 V permitem operação estável, com baixa emissão de ruído e boa durabilidade.
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Retificadora de meia onda |
| Envoltório | Miniatura de vidro (base tipo 9-pin – noval) |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 12,6 V |
| Corrente de aquecimento (If) | 0,15 A |
| Corrente contínua máxima (Io) | 125 mA |
| Tensão de pico inverso máxima (PIV) | 350 V |
| Tensão eficaz máxima por placa (rms) | 250 V |
| Corrente de pico por ciclo | 450 mA |
| Queda de tensão direta (aprox.) | 25 V a 100 mA |
| Base | B9A (Noval) |
| Peso aproximado | 10 g |
⚡ Dados Elétricos Detalhados
| Condição | Valor |
|---|---|
| Tensão eficaz do secundário do transformador (placa) | 250 V RMS |
| Corrente contínua de saída (retificada) | 125 mA |
| Tensão contínua média na carga | 190 V (carga resistiva) |
| Capacitância máxima do primeiro capacitor do filtro | 40 µF |
| Resistência mínima série recomendada | 50 Ω |
| Tensão inversa de pico (entre placa e cátodo) | 350 V máx. |
| Temperatura máxima do cátodo | 200 °C |
🔌 Pinagem – Base B9A (Noval)
| Pino | Conexão |
|---|---|
| 1 | Sem conexão interna |
| 2 | Filamento |
| 3 | Filamento |
| 4 | Placa |
| 5 | Sem conexão |
| 6 | Sem conexão |
| 7 | Cátodo |
| 8 | Sem conexão |
| 9 | Sem conexão |
Nota: Alguns fabricantes indicam o pino 4 como placa e o pino 7 como cátodo.
O aquecimento é entre os pinos 2 e 3.
🧠 Aplicações Típicas
-
Retificação de meia onda em rádios AM/FM e TVs em série
-
Fontes de alimentação simples em equipamentos de teste e medição
-
Substituição direta em projetos que utilizem as válvulas 12AX3A ou 12ZY3
🔁 Equivalentes e Substituições
| Modelo | Diferença principal |
|---|---|
| 12AX3A | Versão aprimorada com isolamento de filamento reforçado |
| 12ZY3 | Equivalente elétrico direto |
| 12X4 | Dupla retificadora (não equivalente direta) |
⚠️ Cuidados de Operação
-
Evitar o uso de capacitores de filtro acima de 40 µF no primeiro estágio.
-
Garantir ventilação adequada, pois a dissipação térmica é sensível à temperatura ambiente.
-
Nunca aplicar tensão de placa antes do aquecimento completo do cátodo (aquecimento mínimo: 11 s).
📈 Curvas Características (descrição)
-
Curva de corrente direta vs. tensão direta: aumento exponencial com queda típica de 25 V a 100 mA.
-
Curva de corrente vs. tensão de placa (retificação): linear até 125 mA, limitando próximo de 250 V RMS.
-
Curva de pico inverso: suporta até 350 V com corrente de fuga inferior a 0,5 mA.
🧾 Observações Históricas
Produzida por RCA, GE, Sylvania e Tung-Sol, a 12AX3 foi amplamente utilizada em receptores de TV e rádio dos anos 50, sendo parte de conjuntos de válvulas de série “All American”.
O baixo custo e aquecimento direto na rede 12,6 V tornaram-na uma opção eficiente em equipamentos compactos.
