Manual Técnico – Válvula 12BA6

---

🔹 1. Introdução

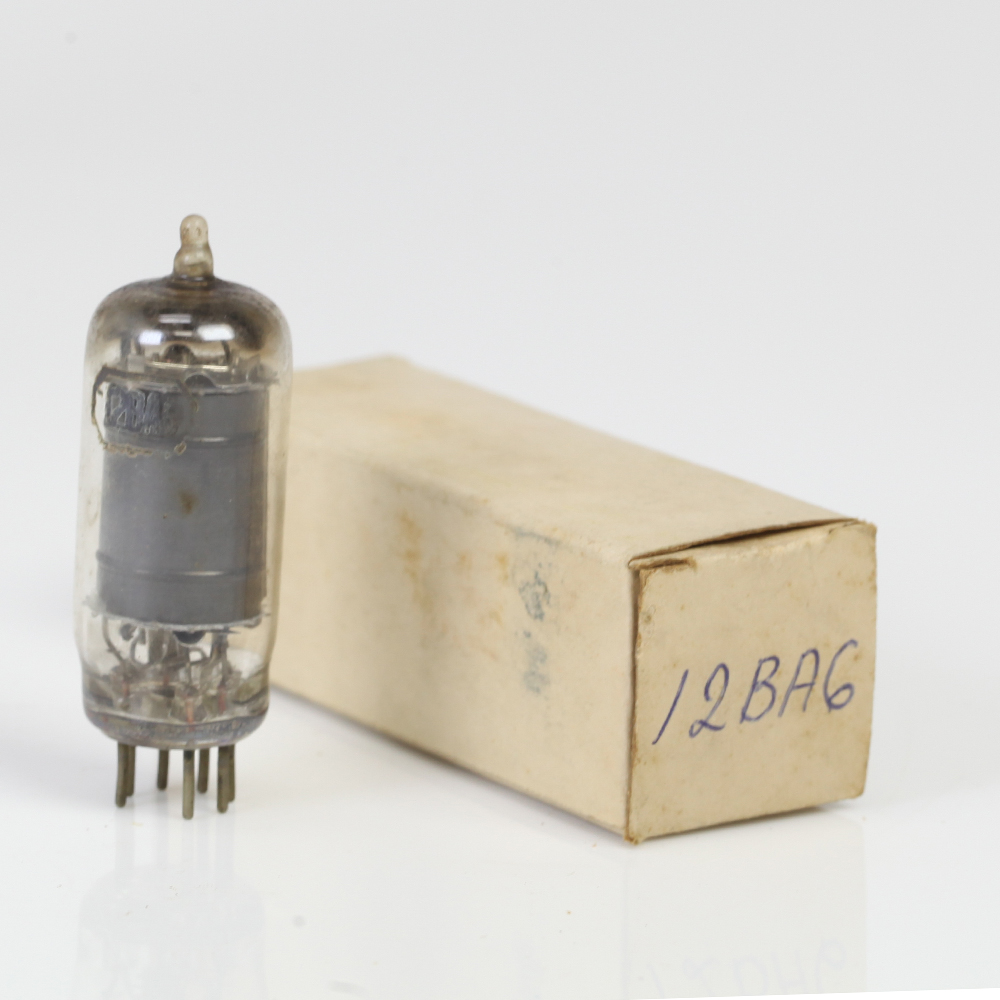

A 12BA6 é uma válvula do tipo pentodo de variância controlada (remote-cutoff pentode), em invólucro miniatura de 7 pinos.
Foi projetada para amplificação de RF e FI (frequência intermediária) em receptores de rádio super-heteródinos, muito usada em rádios AM/FM portáteis e automotivos nas décadas de 1950 a 1970.

Sua principal característica é a grade de controle de corte remoto, que permite controle automático de ganho (AGC/AVC) em receptores, evitando distorções quando o sinal de entrada varia muito.

---

🔹 2. Características Elétricas Principais

🔸 Filamento

• Tensão: 12,6 V (também pode operar em 6,3 V em série/paralelo com outras válvulas)

• Corrente: 0,15 A

• Aquecimento: indireto, óxido

🔸 Anodo (Placa)

• Tensão máxima (Va): 250 V

• Dissipação máxima (Pa): 2,2 W

🔸 Grade de controle (g1)

• Tensão típica de polarização: -1 a -16 V (dependendo da aplicação AGC)

🔸 Grade de tela (g2)

• Tensão máxima (Vg2): 120 V

• Corrente típica: 6 mA

🔸 Corrente típica de anodo (Ia)

• ~10 mA (condições normais)

🔸 Transcondutância (gm)

• ~4,4 mA/V

---

🔹 3. Construção Física

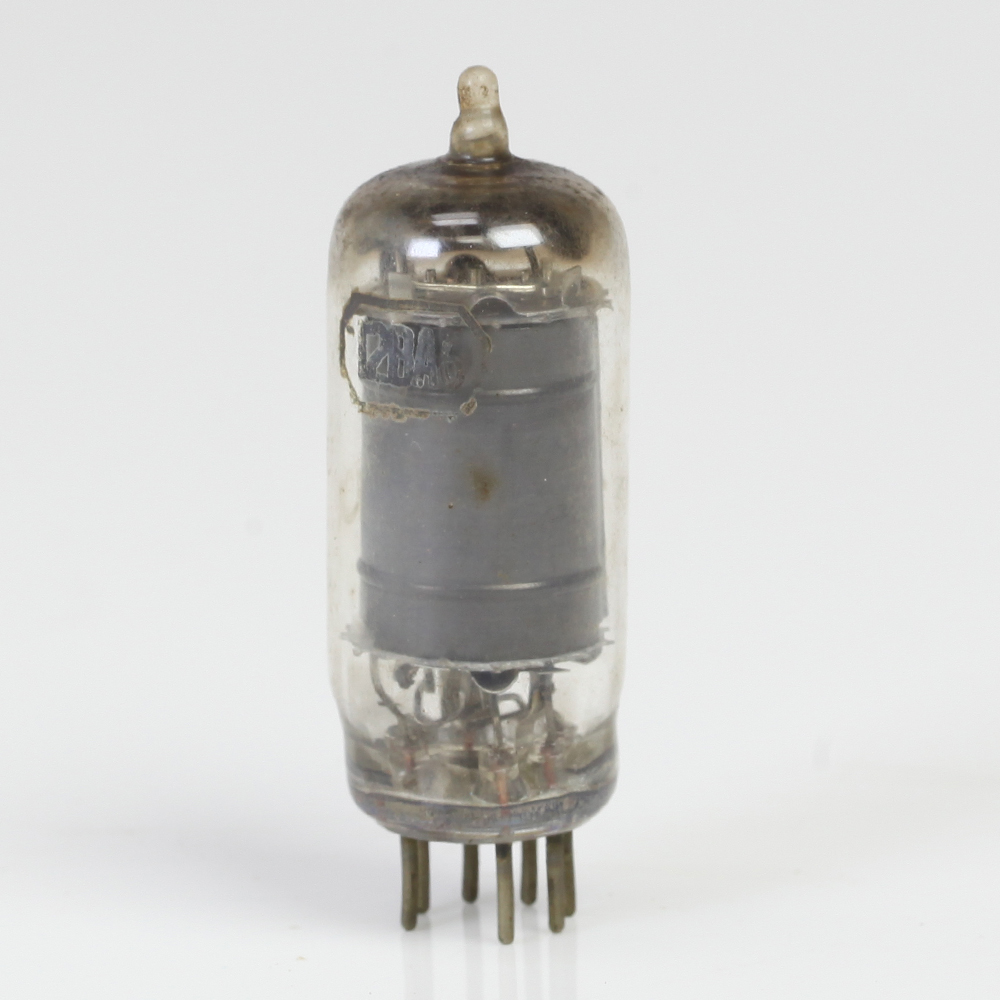

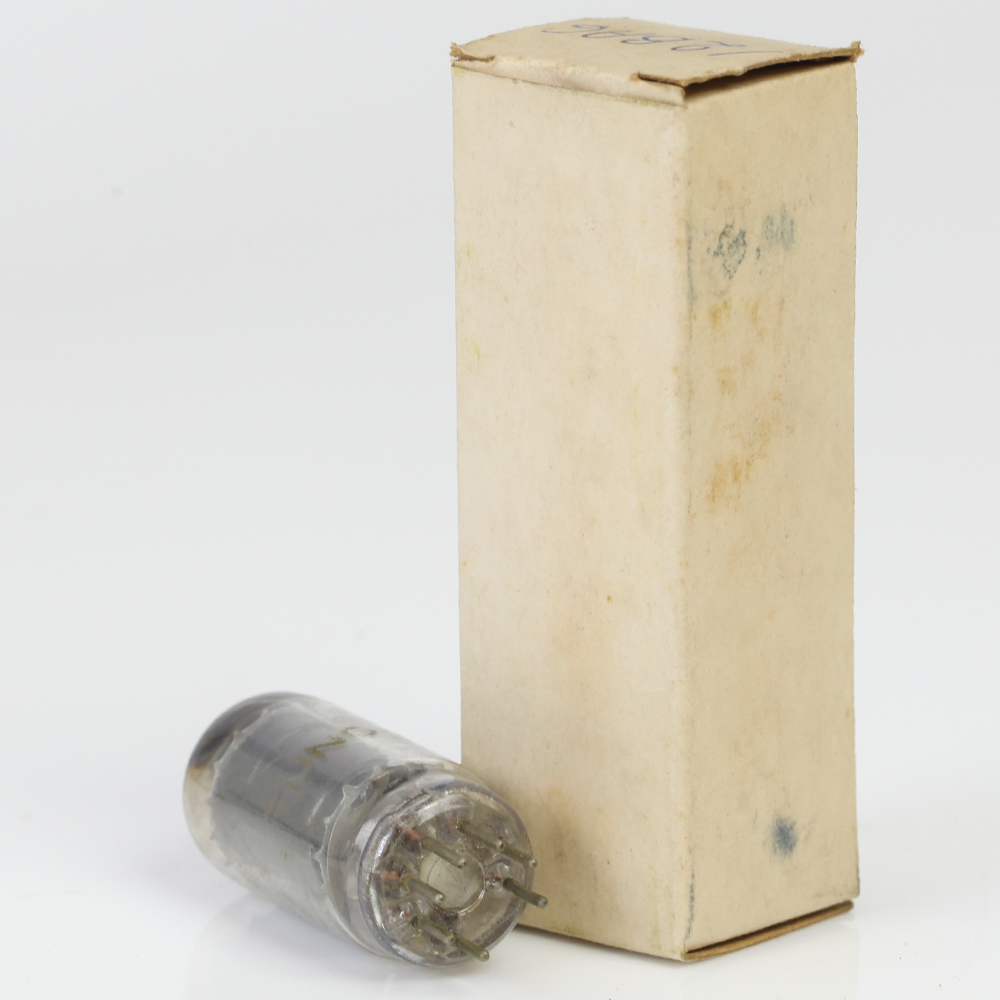

• Envelope de vidro miniatura, base de 7 pinos (B7G).

• Estrutura: pentodo de corte remoto (remote cutoff), otimizado para variação suave de ganho sob controle de tensão negativa.

---

🔹 4. Aplicações Originais

• Estágios de RF e FI em rádios AM/FM.

• Controle automático de ganho (AGC/AVC) em receptores.

• Receptores automotivos, rádios portáteis, rádios de mesa.

---

🔹 5. Aplicações Modernas

• Rádios restaurados ou réplicas de receptores vintage.

• Amplificadores experimentais de baixa potência.

• Circuitos didáticos para demonstrar controle de ganho com válvulas.

---

🔹 6. Pinagem (Miniatura B7G – 7 pinos)

Funções principais (12BA6):

• Pino 1 → g1 (grade de controle)

• Pino 2 → k (cátodo) + g3 (suppressor)

• Pino 3 → filamento

• Pino 4 → filamento

• Pino 5 → anodo (placa)

• Pino 6 → g2 (grade de tela)

• Pino 7 → g1 (variável conforme circuito)

---

🔹 7. Condições de Operação Típicas

• Va = 250 V

• Vg2 = 100 V

• Vg1 = -2 V

• Ia ≈ 10 mA

• Ig2 ≈ 2,5 mA

• gm ≈ 4,4 mA/V

---

🔹 8. Observações Práticas

• A 12BA6 é praticamente onipresente em rádios valvulados portáteis, junto de válvulas como 12BE6 (conversora) e 12AV6 (detector).

• É uma válvula de baixo ruído para RF, mas não é indicada para áudio hi-fi (ganho limitado e característica de corte remoto).

• Muito usada em rádios All American Five (AA5), série de aparelhos populares que usavam aquecimento em série de 150 mA.
