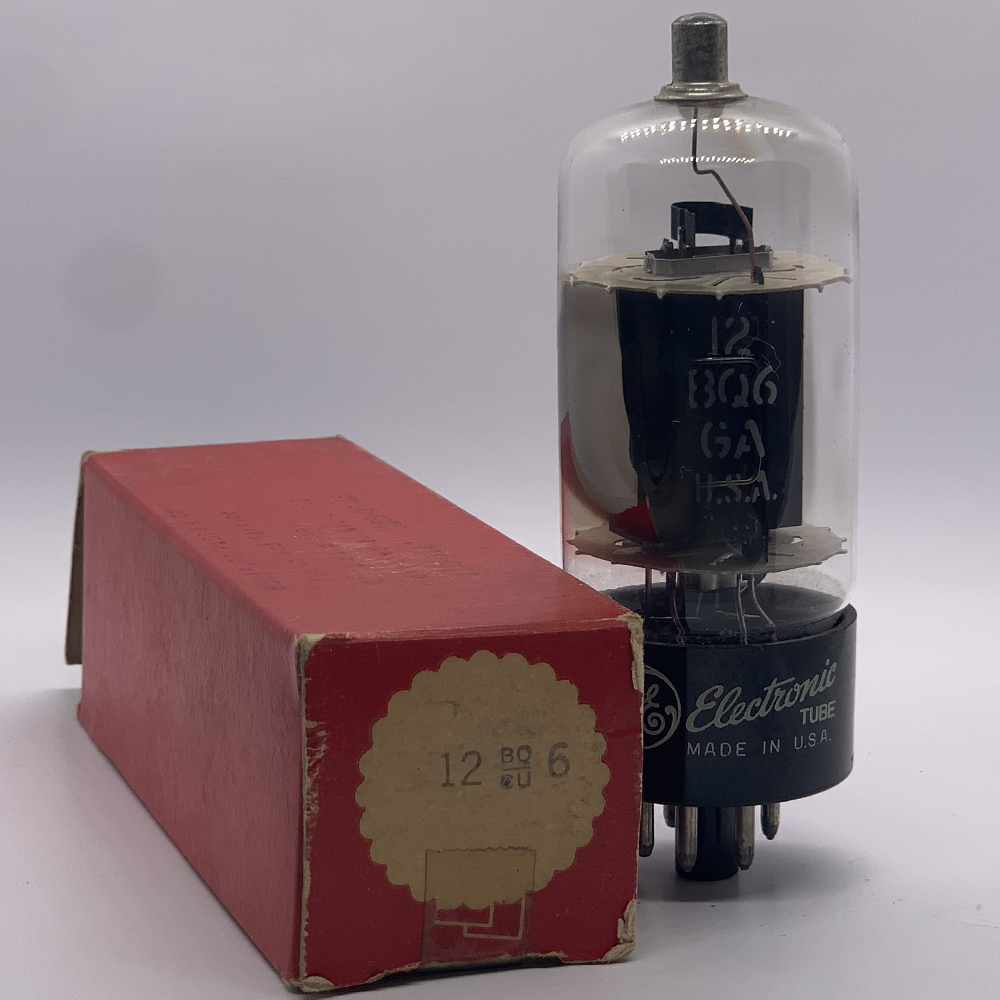

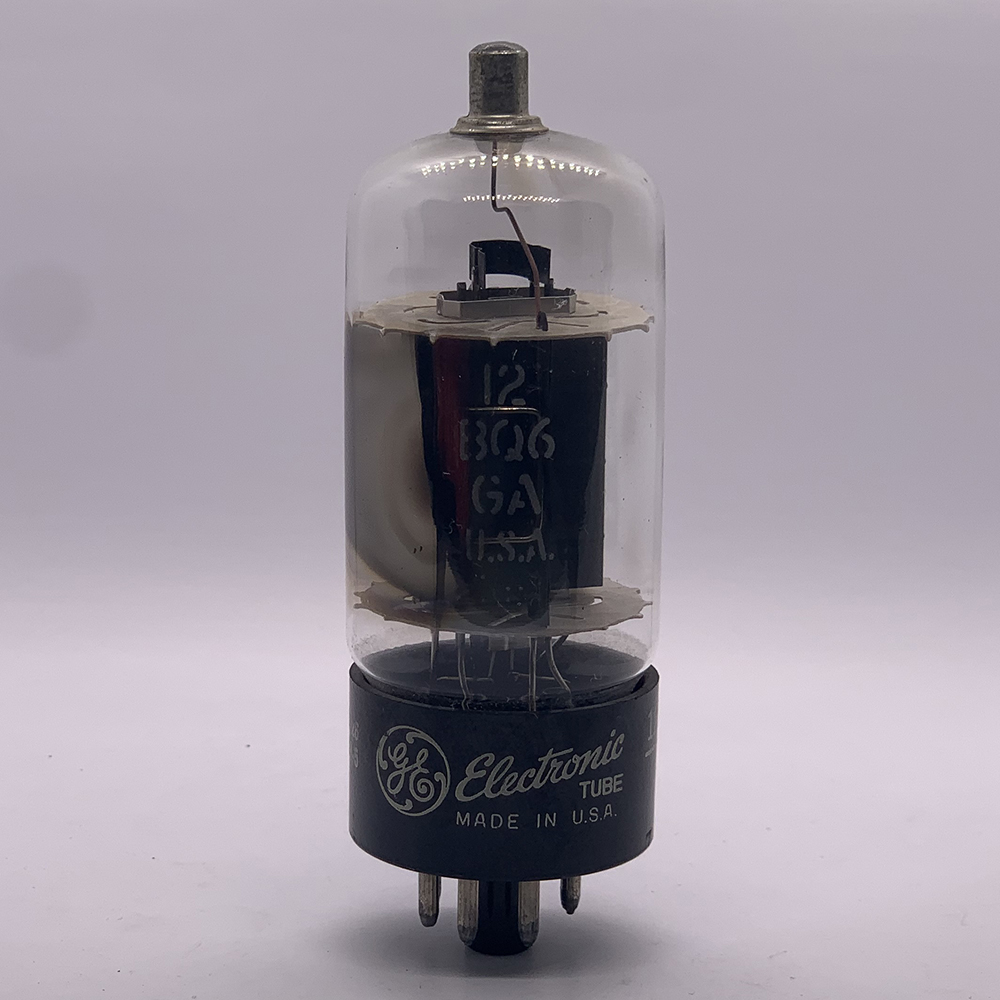

Válvula 12BQ6GA

🧩 Ficha Técnica – Válvula 12BQ6GA

📘 Introdução

A 12BQ6GA é uma tetrodo de feixe de potência (beam power tetrode) projetada para uso em estágios de saída horizontal (linha) em televisores valvulados e em amplificadores de áudio classe AB.

Ela é uma evolução da 6BQ6G/GT, com melhorias de isolamento e dissipação, mantendo a mesma estrutura elétrica, mas com filamento de 12,6 V.
O sufixo GA indica o envelope de vidro alto (“Glass A”), que oferece melhor dissipação térmica e resistência a arco elétrico — ideal para televisores de 110° e para uso prolongado.

Além de seu uso em deflexão, a 12BQ6GA tornou-se popular entre audiodesigners e técnicos experimentais, por sua sonoridade similar à 6L6GC, mas com custo menor e excelente robustez.

---

⚙️ Estrutura Interna

• Tipo: Tetrodo de feixe direcionado (Beam Power Tube)

• Função: Amplificação de potência / Deflexão horizontal

• Elementos: Placa, Grade de Controle (G1), Grade de Tela (G2), Cátodo e Feixes Direcionadores

• Aquecimento indireto

• Envoltório: Vidro alto tipo GA, base octal (B8G)

• Dissipação de até 18 W de placa

---

⚙️ Características Gerais

---

⚡ Dados de Operação – Classe A (Áudio)

---

⚡ Dados de Operação – Classe AB (Push-Pull)

---

⚡ Dados de Operação – Deflexão Horizontal (TV)

---

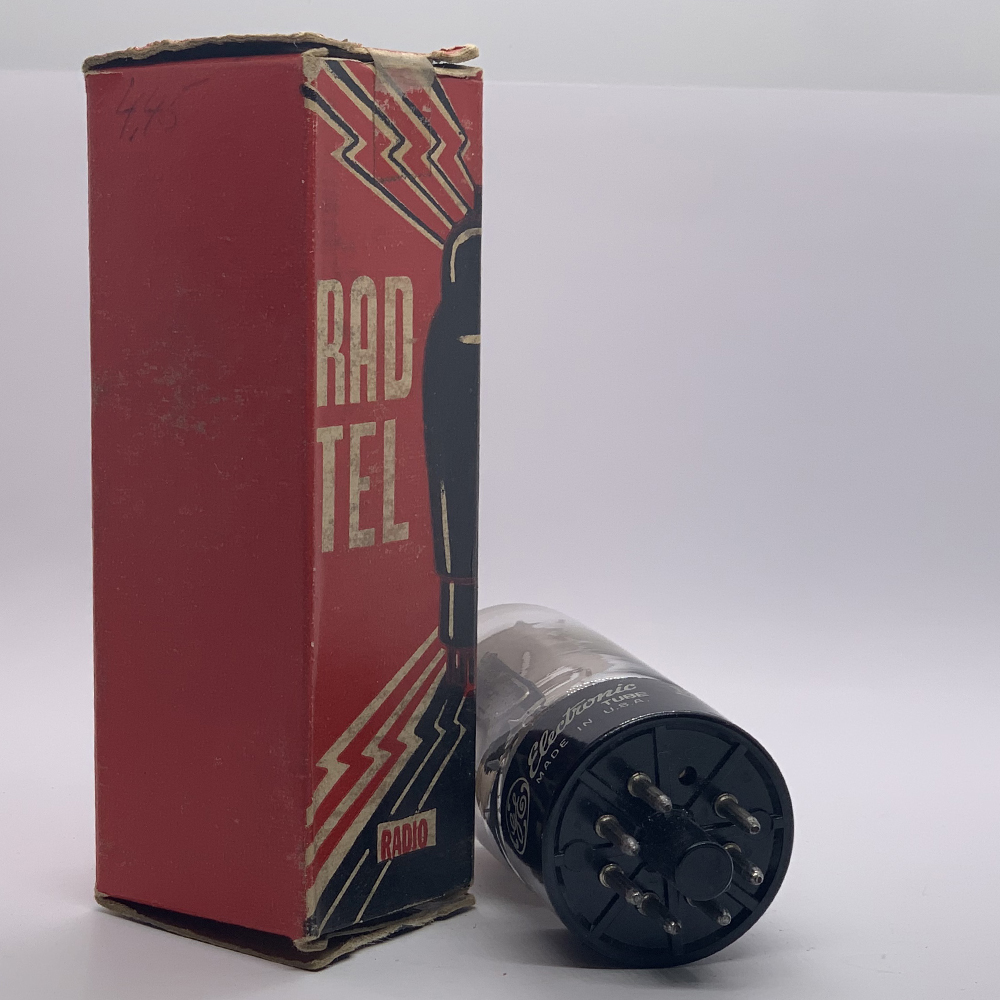

🔌 Pinagem – Base Octal (B8G)

Nota: Filamento entre pinos 2 e 7.
O cátodo e os feixes direcionadores estão interligados no pino 8.

---

🧠 Aplicações Típicas

• Deflexão horizontal em televisores e monitores CRT.

• Amplificadores de áudio Classe A ou AB (Hi-Fi e guitarra).

• Osciladores e moduladores RF de média potência.

• Fontes de alta tensão e experimentos com flyback.

• Projetos de Hi-Fi retrô com timbre semelhante ao da 6L6GC, porém com polarização mais simples.

---

🔁 Equivalentes e Substituições

---

⚠️ Cuidados de Operação

• Trabalha com altas tensões (> 700 V) — usar soquete cerâmico e isolamento adequado.

• Nunca operar sem carga (sem transformador ou flyback conectado).

• Usar resistores de grade (“grid stoppers”):

  • G1 → 4,7 kΩ

  • G2 → 1 kΩ

• Garantir ventilação do chassi, pois o envelope GA dissipa até 18 W.

• Aguardar 15 s de aquecimento antes de aplicar tensão de placa.

• Evitar choque mecânico — válvula sensível a vibração quando quente.

---

📈 Curvas Características (descrição)

• Ia × Va (G2 constante): linear até 350 V; saturação leve acima de 400 V.

• Ia × Vg1: corte em torno de –22 V; faixa útil de operação entre –10 V e –18 V.

• Curva de pico: suporta pulsos de até 0,8 A sem arco interno.

---

🧾 Observações Históricas

A 12BQ6GA foi produzida por RCA, Sylvania, GE e Tung-Sol a partir do início dos anos 1950, sendo uma das válvulas mais populares em televisores americanos e equipamentos industriais.
Seu design foi derivado da 6BQ6, mas otimizado para alimentação em série de filamentos e maior confiabilidade térmica.

Com o tempo, a 12BQ6GA passou a ser utilizada em amplificadores de áudio vintage e experimentais, especialmente por oferecer som quente, grave e definido, lembrando as 6L6, porém mais acessível.
Hoje é bastante valorizada entre restauradores e audiófilos, e usada em amplificadores single-ended e push-pull de 10–20 W.

---

💡 Curiosidade

Nos televisores RCA e Philco, a 12BQ6GA era frequentemente pareada com a 12AX7 (osciladora) e uma 16CB28 (retificadora de alta tensão) — formando o trio clássico dos circuitos de deflexão e alta tensão.
