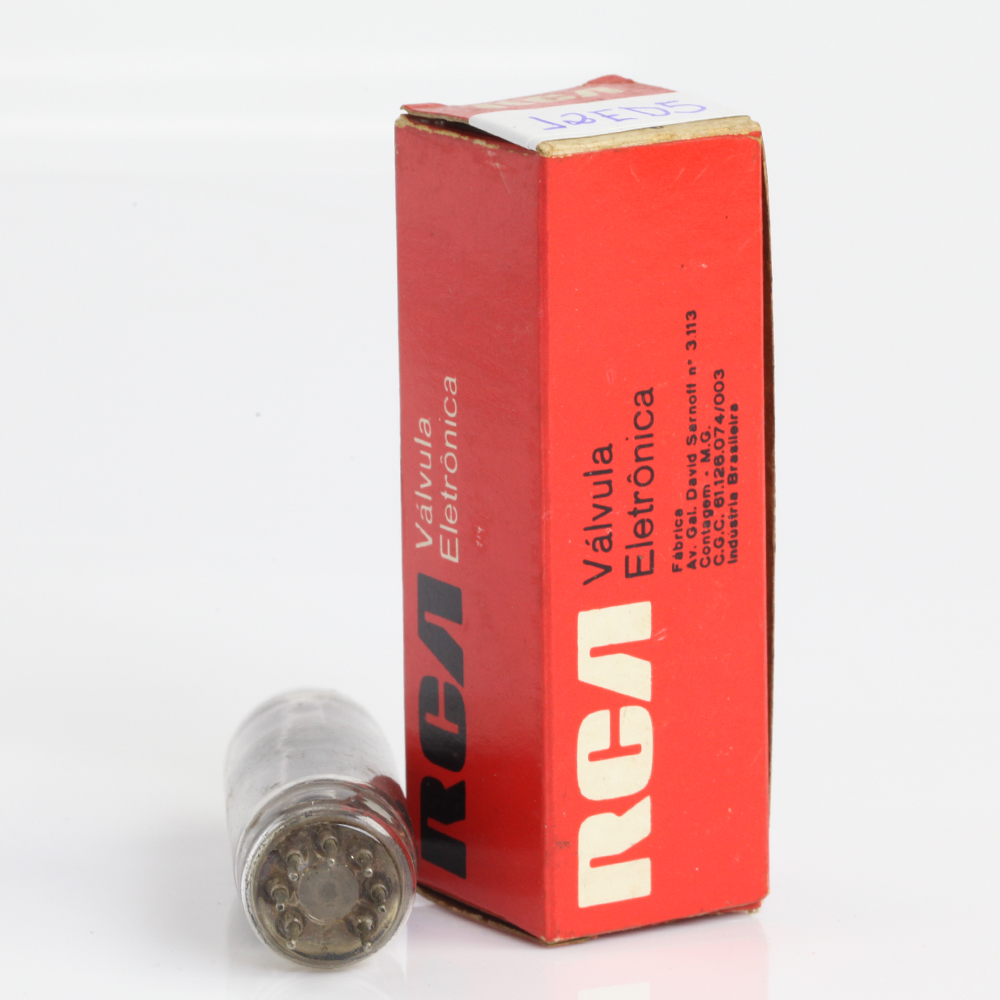

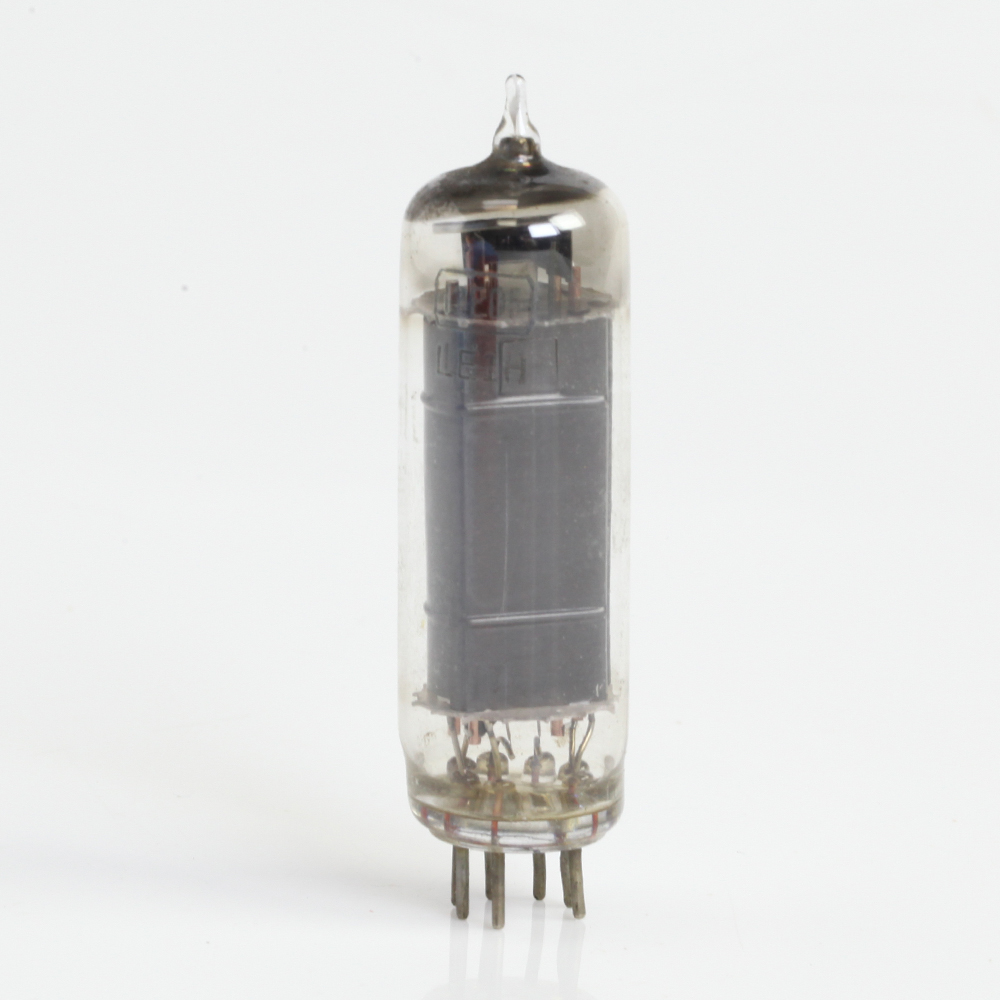

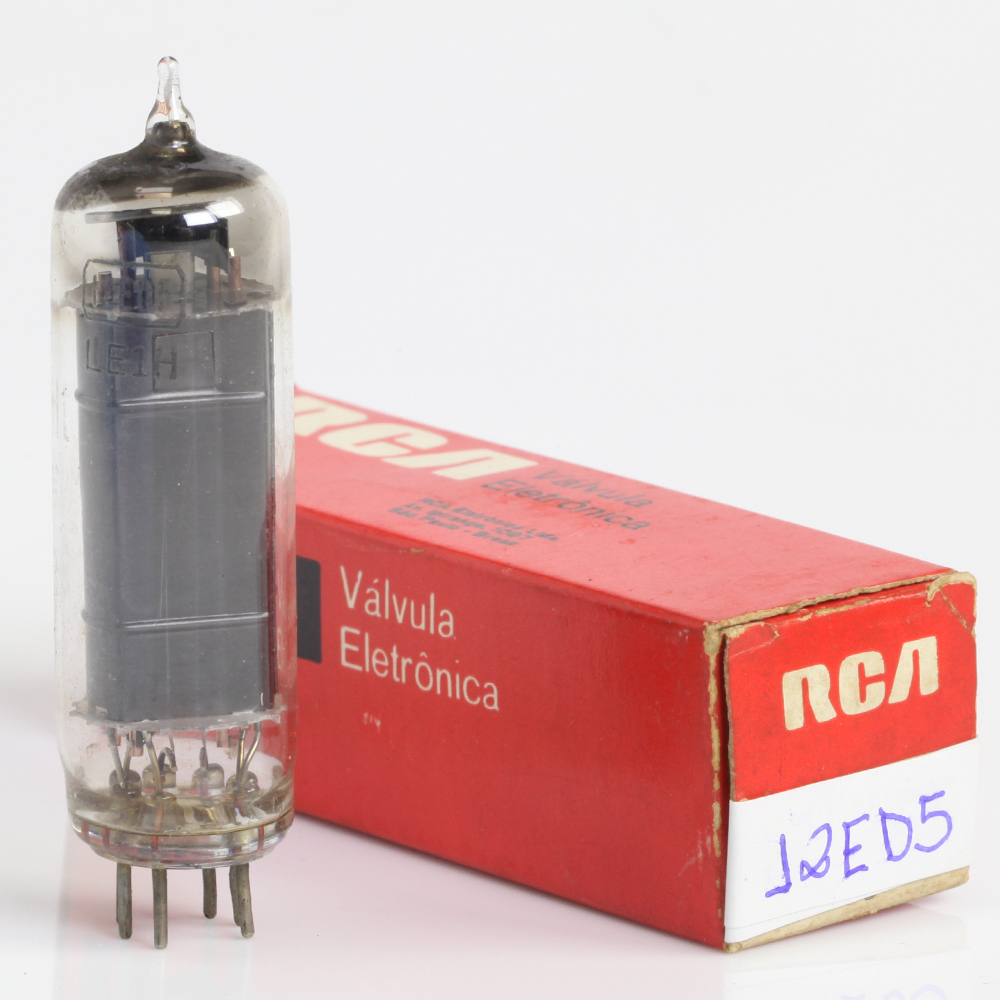

Manual Técnico – Válvula 12ED5
🔹 Introdução
A válvula 12ED5 é um tétrodo de feixe (beam power tube), desenvolvida como válvula de saída de áudio para rádios e aparelhos compactos da década de 1960.
Projetada para trabalhar em circuitos de baixa tensão (low voltage), podia fornecer até 6 W em push-pull com alimentação reduzida, o que a tornava ideal para rádios portáteis de mesa e sistemas de som econômicos.
🔹 Características Gerais
- Tipo: Tétrodo de feixe (power output)
- Base: Noval (B9A – 9 pinos)
- Aquecimento: 12,6 V / 0,45 A
- Função principal: Estágio de saída de áudio
- Aplicação típica: Amplificadores de áudio em rádios portáteis e sistemas compactos
🔹 Dados Elétricos Principais
Filamento
- Tensão: 12,6 V
- Corrente: 0,45 A
Condições de operação – Single Ended
- Tensão de placa: 250 V
- Tensão de tela: 250 V
- Corrente de placa: 36 mA
- Potência de saída: ~2,5 W
- Carga recomendada: 5.200 Ω
- Distorção harmônica: ~10%
Condições de operação – Push-Pull (par 12ED5)
- Tensão de placa: 250 V
- Tensão de tela: 250 V
- Corrente total: 72 mA
- Potência de saída: até 6 W
- Carga recomendada: 10.400 Ω (primário CT)
🔹 Pinagem (Base Noval – B9A)
- G1 – Grade de controle
- K + feixe
- F (filamento)
- F (filamento)
- NC (não conectado)
- A (ânodo / placa)
- G2 – Grade de tela
- NC (suporte interno)
- NC (suporte interno)
🔹 Aplicações Típicas
- Amplificadores de áudio compactos: saída final em rádios de mesa.
- Push-Pull em rádios maiores: fornecendo até 6 W de potência sonora.
- Instrumentos musicais pequenos: adaptada em alguns amplificadores de guitarra de baixa potência.
- Equipamentos portáteis: por trabalhar bem em tensões menores do que válvulas maiores como 6L6 ou EL34.
🔹 Vantagens Técnicas
- Operação eficiente em tensões baixas.
- Boa potência de saída para rádios compactos.
- Menor consumo de filamento em comparação com válvulas maiores.
- Construção robusta, adequada para equipamentos populares da época.
🔹 Substitutas e Equivalentes
- 6EZ5 (versão semelhante com filamento 6,3 V)
- 12AB5 (com características próximas, usada em rádios portáteis)
- Não é diretamente substituível por EL84/6BQ5, mas pode ser usada em alguns circuitos com adaptações.
🔹 Conclusão
A 12ED5 é uma válvula de saída de áudio compacta, parte da família de tétrodos de feixe projetados para rádios e amplificadores portáteis de baixo custo. Embora menos comum que as clássicas EL84/6BQ5, ainda é valorizada em restauração de equipamentos antigos e pode ser usada em amplificadores experimentais push-pull, onde oferece potência respeitável em baixa tensão.
