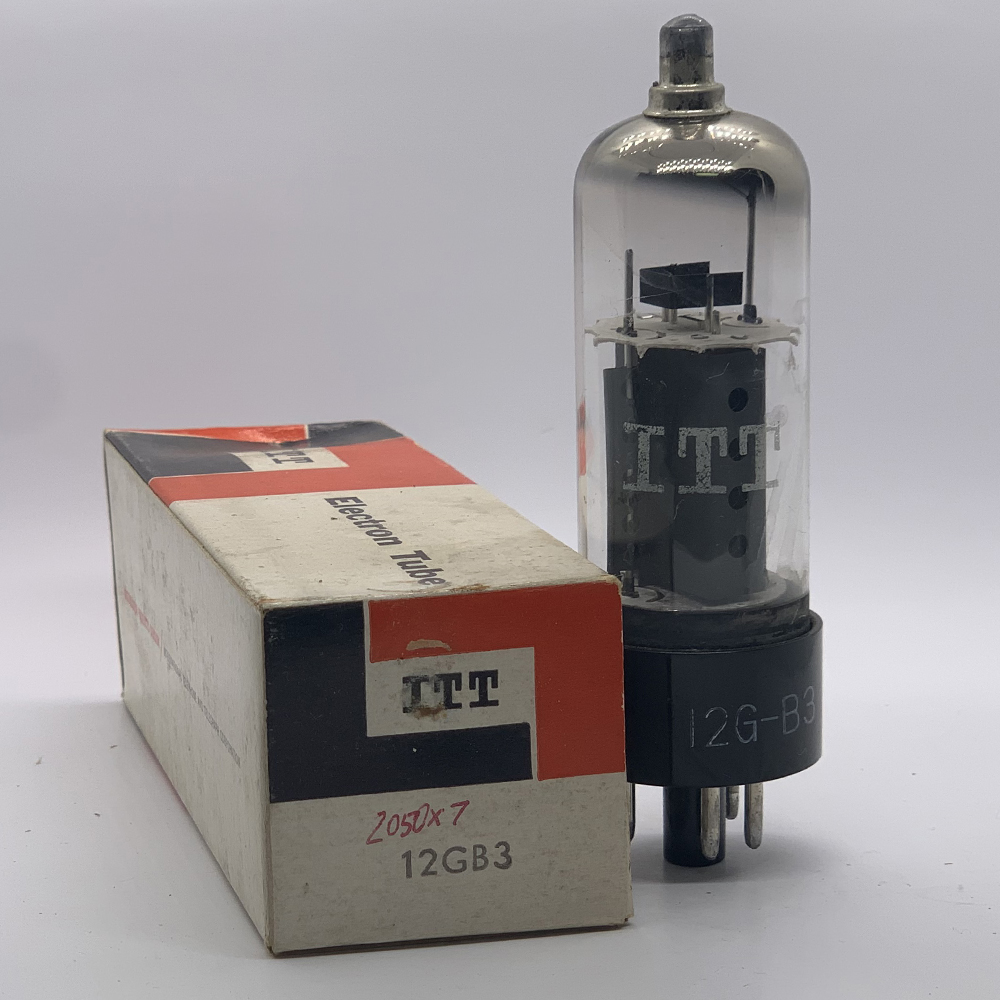

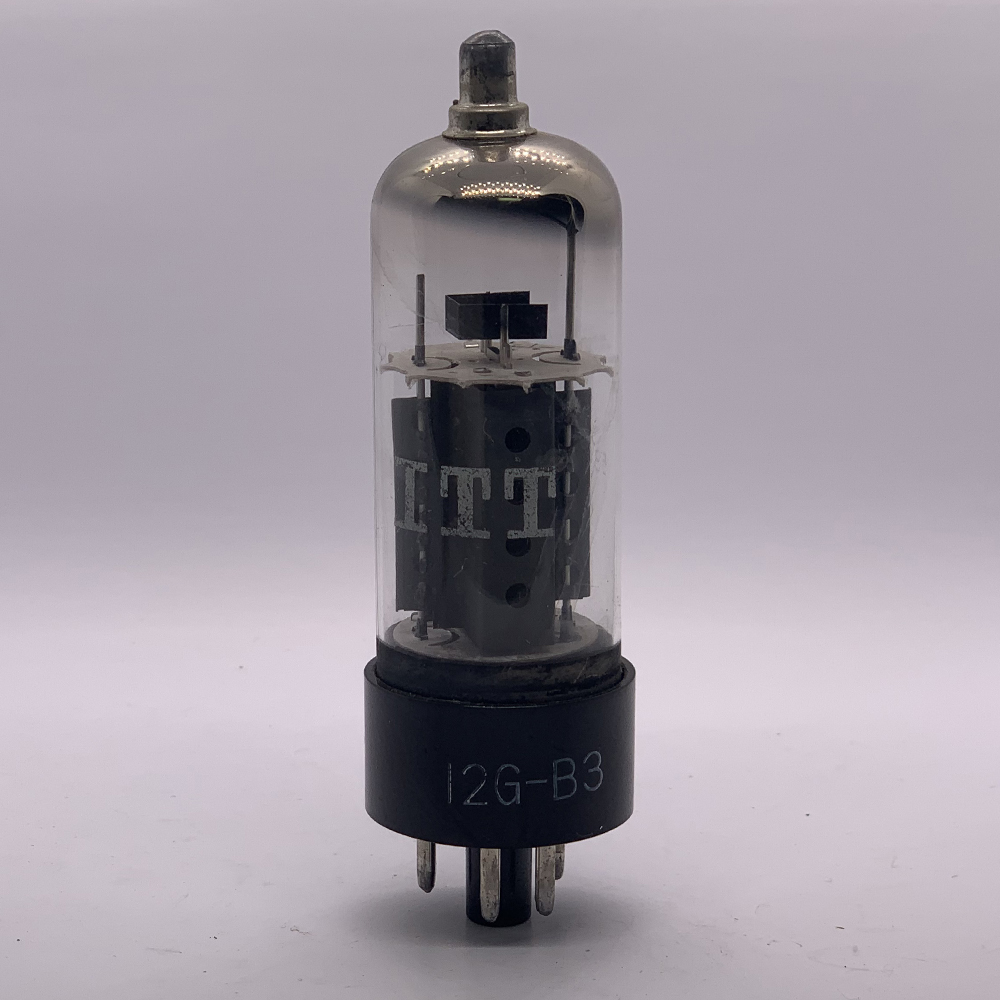

🧩 Ficha Técnica – Válvula 12GB3
📘 Introdução
A 12GB3 é uma tetrodo de feixe de potência (beam power tetrode) desenvolvida para operação em circuitos de deflexão horizontal (linha) de televisores e monitores valvulados, especialmente aqueles de 90° e 110°.
Ela é uma válvula robusta, capaz de lidar com altas tensões de pico (até 7 kV) e correntes instantâneas elevadas, projetada para trabalhar com filamento de 12,6 V em aparelhos com aquecimento em série.
A série GB3 inclui variações (6GB3, 12GB3, 17GB3, 23GB3) diferenciadas apenas pela tensão do filamento, sendo a 12GB3 adequada para equipamentos alimentados por redes de 117 V.
⚙️ Estrutura Interna
-
Tipo: Tetrodo de feixe direcionado (Beam Power Tube)
-
Elementos: Placa, Grade de Controle (G1), Grade de Tela (G2), Cátodo, Feixes direcionadores
-
Aquecimento indireto, base Compactron (B12C)
-
Invólucro de vidro de alta isolação dielétrica
-
Construção otimizada para suportar picos de corrente e tensão em operação com flyback
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Tetrodo de feixe de potência |
| Aplicação típica | Saída horizontal / amplificador de potência |
| Envoltório | Vidro – Compactron (12 pinos) |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 12,6 V |
| Corrente de aquecimento (If) | 0,6 A |
| Tensão máxima da placa (Va máx.) | 900 V contínuos / 7.000 V de pico |
| Tensão máxima da tela (Vg2 máx.) | 300 V |
| Corrente média da placa | 130 mA |
| Corrente de pico da placa | 1,0 A |
| Dissipação máxima da placa | 18 W |
| Dissipação máxima da tela | 2,5 W |
| Base | Compactron (B12C) |
| Peso aproximado | 25 g |
⚡ Dados de Operação – Classe A (Áudio)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 250 V |
| Tensão de grade (Vg1) | –14 V |
| Corrente de placa (Ia) | 60 mA |
| Corrente de tela (Ig2) | 5 mA |
| Potência de saída | 6,5 W |
| Distorção harmônica | 8 % |
| Transcondutância (gm) | 7.500 µmho |
| Impedância de carga ótima | 5 kΩ |
⚡ Dados de Operação – Saída Horizontal (TV)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (pico) | 7.000 V |
| Corrente de pico de placa | 1,0 A |
| Corrente média de feixe | 130 mA |
| Tensão de tela (pico) | 600 V |
| Frequência de operação | 15,75 kHz |
| Dissipação média da placa | 17 W |

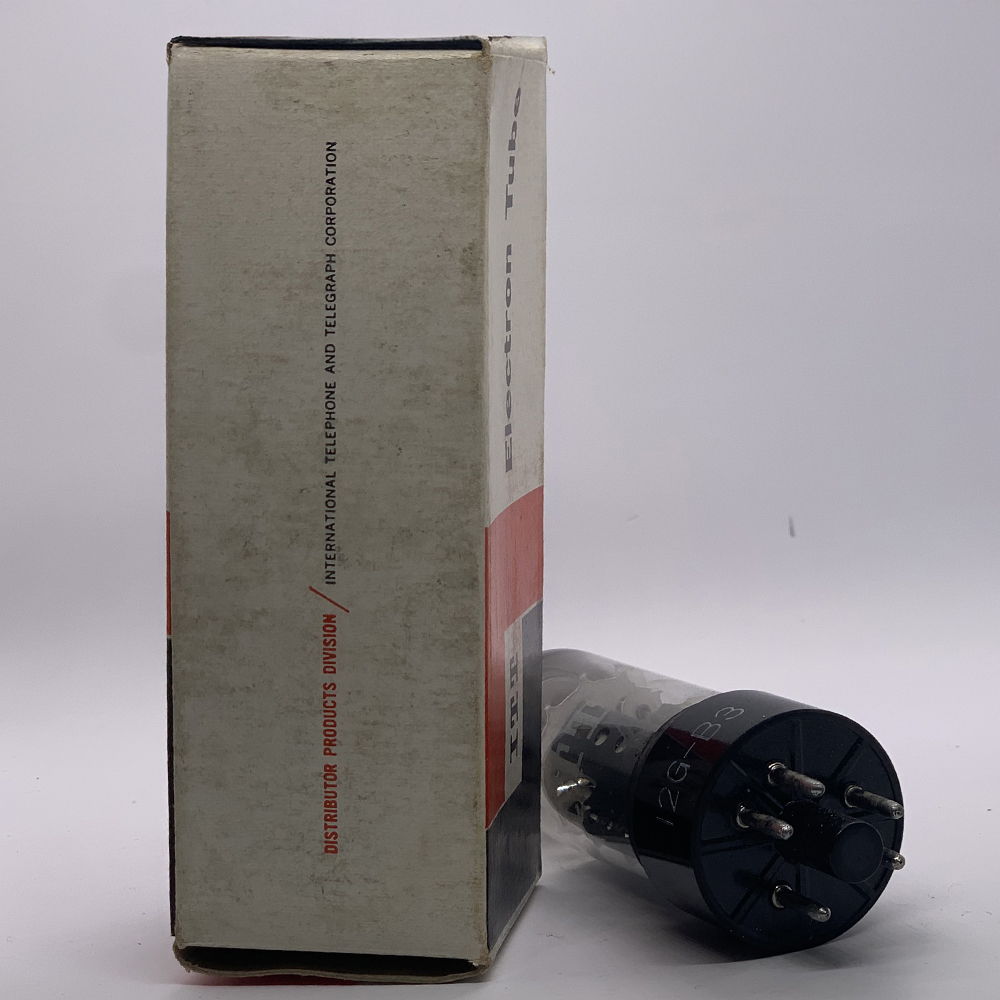

🔌 Pinagem – Base Compactron B12C
| Pino | Conexão |
|---|---|
| 1 | Cátodo + Feixes direcionadores |
| 2 | Grade de controle (G1) |
| 3 | Grade de tela (G2) |
| 4 | Placa |
| 5 | Sem conexão |
| 6 | Sem conexão |
| 7 | Sem conexão |
| 8 | Filamento |
| 9 | Filamento |
| 10 | Sem conexão |
| 11 | Sem conexão |
| 12 | Sem conexão |
Nota: Filamento entre pinos 8 e 9.
O cátodo e os feixes direcionadores estão interligados internamente.
🧠 Aplicações Típicas
-
Estágio de deflexão horizontal em televisores preto e branco e coloridos.
-
Amplificadores de áudio classe A ou AB, com som encorpado e timbre quente.
-
Fontes de alta tensão (flyback) e osciladores lineares.
-
Conversores e moduladores RF em equipamentos experimentais.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 6GB3 | Mesmo tipo, filamento de 6,3 V |
| 17GB3 | Mesmo tipo, filamento de 17 V |
| 23GB3 | Versão para 23 V |
| 12GB3A | Versão aprimorada com maior resistência a arco |
| 6KD6 | Similar com potência ligeiramente maior |
| PL509 / PL519 | Equivalentes europeus (base diferente) |
⚠️ Cuidados de Operação
-
Trabalha com altas tensões (> 7 kV) — requer isolamento e soquete cerâmico.
-
Evitar operação sem carga (sem flyback ou transformador conectado).
-
Utilizar resistor de grade (“grid stopper”) em G1 (4,7 kΩ) e em G2 (1 kΩ).
-
Garantir boa ventilação do chassi; dissipação térmica é elevada.
-
Tempo de aquecimento mínimo antes da carga: 20 s.
📈 Curvas Características (descrição)
-
Ia × Va (G2 constante): comportamento linear até 300 V; saturação progressiva até 600 V.
-
Ia × Vg1: corte em torno de –22 V; operação linear entre –10 V e –18 V.
-
Curva de pico: suporta pulsos de 1 A sem arco interno.
🧾 Observações Históricas
A 12GB3 foi lançada por RCA e Sylvania na década de 1960, como parte da família GB3 de válvulas de deflexão horizontal, substituindo as séries 6DQ6 e 12DQ6.
Projetada para os novos televisores de 110° de deflexão, tornou-se um padrão de robustez e confiabilidade.
Hoje, é procurada por restauradores de televisores vintage e audiodesigners que apreciam seu timbre forte e capacidade de entrega de corrente.
Em amplificadores experimentais, a 12GB3 oferece alta potência e dinâmica, mantendo excelente estabilidade térmica.
