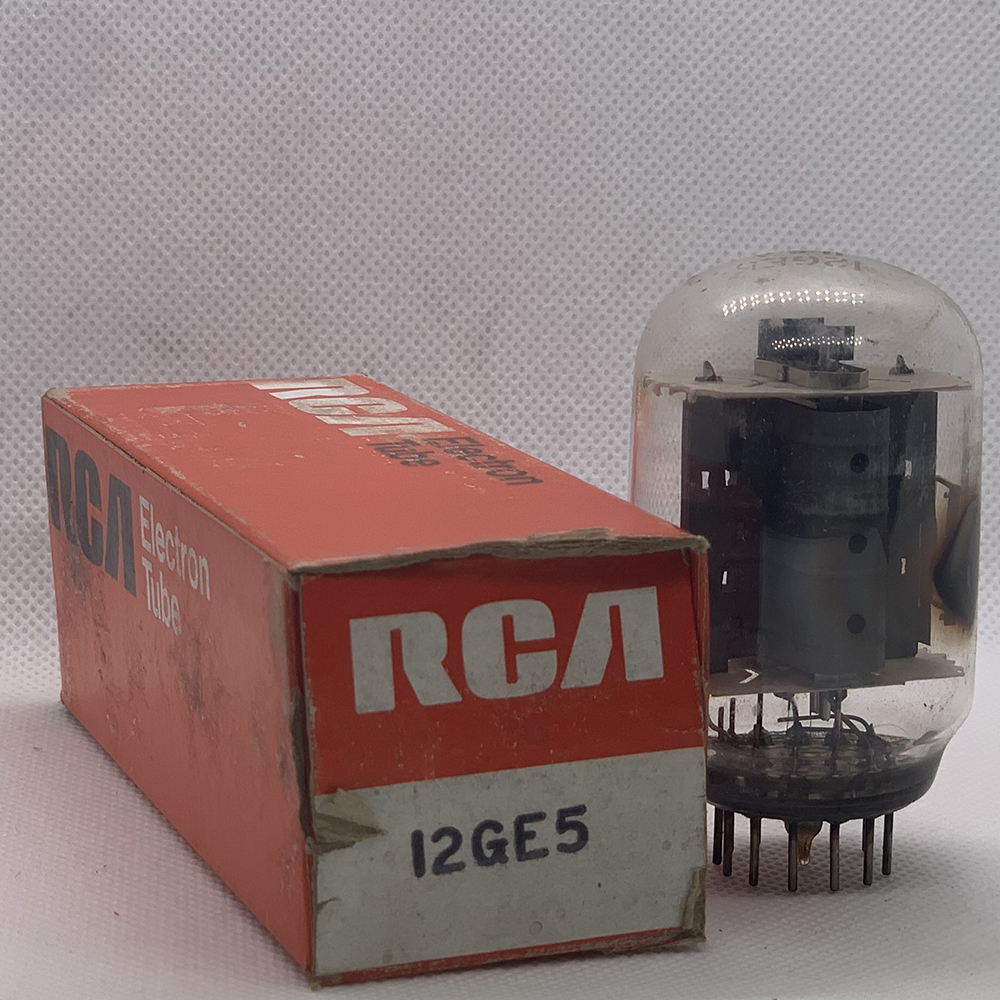

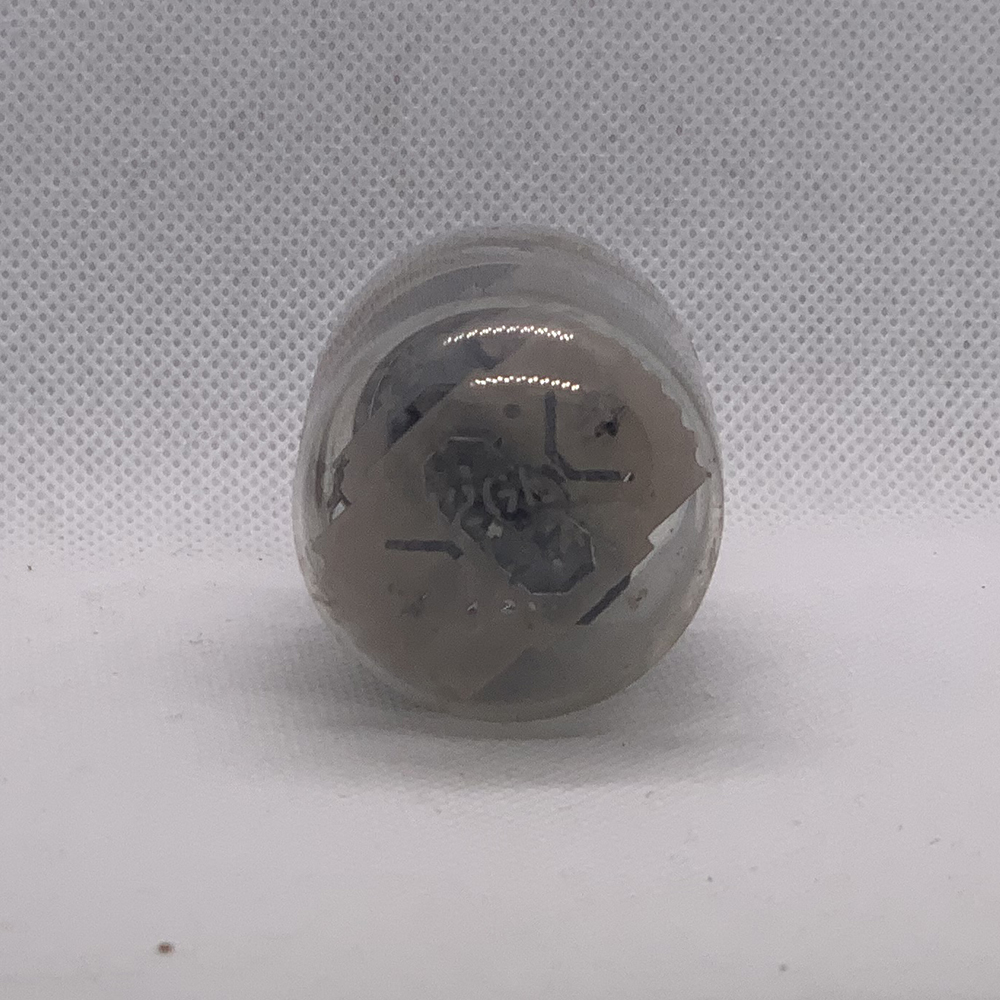

🧩 Ficha Técnica – Válvula 12GE5
📘 Introdução
A 12GE5 é uma tetrodo de feixe de potência (beam power tetrode) de alta dissipação, desenvolvida para uso em estágios de saída horizontal (deflexão de linha) em televisores de grande porte.
Ela pertence à mesma família das válvulas 6GE5, 17GE5 e 21GE5, diferenciando-se pela tensão de aquecimento de 12,6 V — ideal para equipamentos com alimentação em série ou transformadores de filamento intermediários.
Seu design robusto permite lidar com tensões de placa acima de 7 000 V de pico e correntes instantâneas acima de 1 A, sendo amplamente utilizada em TVs de deflexão de 110° e posteriormente reaproveitada em amplificadores de áudio de alta potência, devido à sua excelente resposta linear e dinâmica.
⚙️ Estrutura Interna
-
Tipo: Tetrodo de feixe direcionado (Beam Power Tube)
-
Função: Estágio de deflexão horizontal ou amplificador de potência
-
Elementos: Placa, Grade de Controle (G1), Grade de Tela (G2), Cátodo e Feixes Direcionadores
-
Aquecimento indireto
-

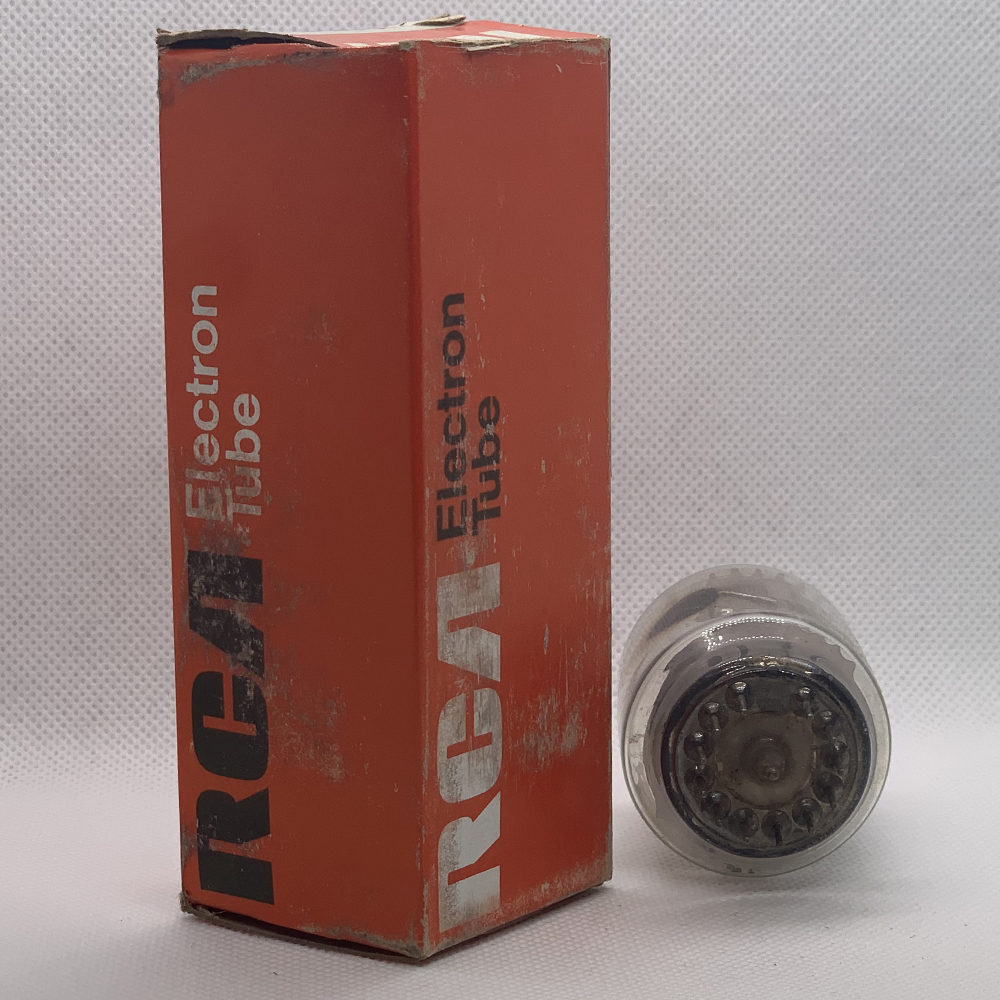

Base Compactron (12 pinos – B12C)
-
Alta resistência a arco elétrico e aquecimento localizado
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Tetrodo de feixe de potência |
| Aplicação típica | Saída horizontal / amplificador de potência |
| Envoltório | Vidro – Base Compactron |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 12,6 V |
| Corrente de aquecimento (If) | 0,9 A |
| Tensão máxima da placa (Va máx.) | 900 V contínuos / 7 000 V de pico |
| Tensão máxima da grade de tela (Vg2 máx.) | 275 V |
| Corrente média da placa | 160 mA |
| Corrente de pico da placa | 1,2 A |
| Dissipação máxima da placa | 17 W |
| Dissipação máxima da tela | 3 W |
| Transcondutância (gm) | 7 000 µmho |
| Base | Compactron (B12C) |
| Peso aproximado | 27 g |
⚡ Dados de Operação – Classe A (Áudio)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 250 V |
| Tensão de grade (Vg1) | –15 V |
| Corrente de placa (Ia) | 65 mA |
| Corrente de tela (Ig2) | 6 mA |
| Potência de saída | 6,5 W |
| Distorção harmônica total | 7 % |
| Impedância de carga ótima | 5 kΩ |
| Fator de amplificação (μ) | 12 |
| Resistência interna (ri) | 30 kΩ |
⚡ Dados de Operação – Deflexão Horizontal (TV)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (pico) | 7 000 V |
| Corrente de pico de placa | 1,2 A |
| Corrente média de feixe | 160 mA |
| Tensão de tela (pico) | 600 V |
| Frequência típica de operação | 15,75 kHz |
| Dissipação média da placa | 17 W |
🔌 Pinagem – Base Compactron (B12C)
| Pino | Conexão |
|---|---|
| 1 | Cátodo + Feixes direcionadores |
| 2 | Grade de controle (G1) |
| 3 | Grade de tela (G2) |
| 4 | Placa |
| 5 | Sem conexão |
| 6 | Sem conexão |
| 7 | Filamento |
| 8 | Filamento |
| 9 | Sem conexão |
| 10 | Sem conexão |
| 11 | Sem conexão |
| 12 | Sem conexão |
Nota: Filamento entre pinos 7 e 8.
O cátodo e os feixes direcionadores são interligados internamente.
🧠 Aplicações Típicas
-
Saída horizontal (linha) em televisores e monitores CRT.
-
Amplificadores de áudio em classe A, AB ou B (até 20 W por par push-pull).
-
Fontes de alta tensão (flyback converters) em equipamentos de teste.
-
Osciladores de potência e moduladores de RF experimentais.
-
Projetos de Hi-Fi artesanal ou guitarra valvulada, substituindo 6DQ6/EL36.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 6GE5 | Mesmo tipo, filamento de 6,3 V |
| 17GE5 | Filamento de 17 V |
| 21GE5 | Filamento de 21 V |
| 12GE5A | Versão aprimorada, maior isolamento e durabilidade |
| 6DQ6B | Parâmetros semelhantes, base octal |
| 6JN6 / 6JE6C | Substitutos com dissipação superior (20–24 W) |
| PL509 / PL519 | Equivalentes europeus aproximados (base diferente) |
⚠️ Cuidados de Operação
-
Trabalha com altas tensões (> 7 kV) — requer isolamento, soquete cerâmico e cabos HV adequados.
-
Nunca operar sem carga (sem flyback ou transformador conectado).
-
Usar resistores de grade (“grid stoppers”):
-
G1 → 4,7 kΩ
-
G2 → 1 kΩ
-
-
Garantir boa ventilação do chassi; dissipação térmica elevada.
-
Aguardar 20 s de aquecimento mínimo antes de aplicar alta tensão.
📈 Curvas Características (descrição)
-
Ia × Va (G2 constante): linear até 300 V, com saturação progressiva até 600 V.
-
Ia × Vg1: corte em torno de –22 V; faixa útil entre –10 V e –18 V.
-
Curva de pico: suporta pulsos até 1,2 A sem arco interno.
🧾 Observações Históricas
A 12GE5 foi introduzida no início da década de 1960 pela RCA e Sylvania, como evolução direta da 6DQ6B, oferecendo maior corrente de pico, melhor dissipação térmica e envelope Compactron mais resistente.
Ela foi amplamente usada em televisores americanos e brasileiros de grande porte, sendo mais tarde adotada por amplificadores artesanais e transmissores amadores.
Graças à sua estrutura sólida, a 12GE5 é hoje muito apreciada por audiodesigners vintage, oferecendo um timbre potente, grave e suave — comparável à 6L6GC, porém com custo menor e durabilidade notável.
