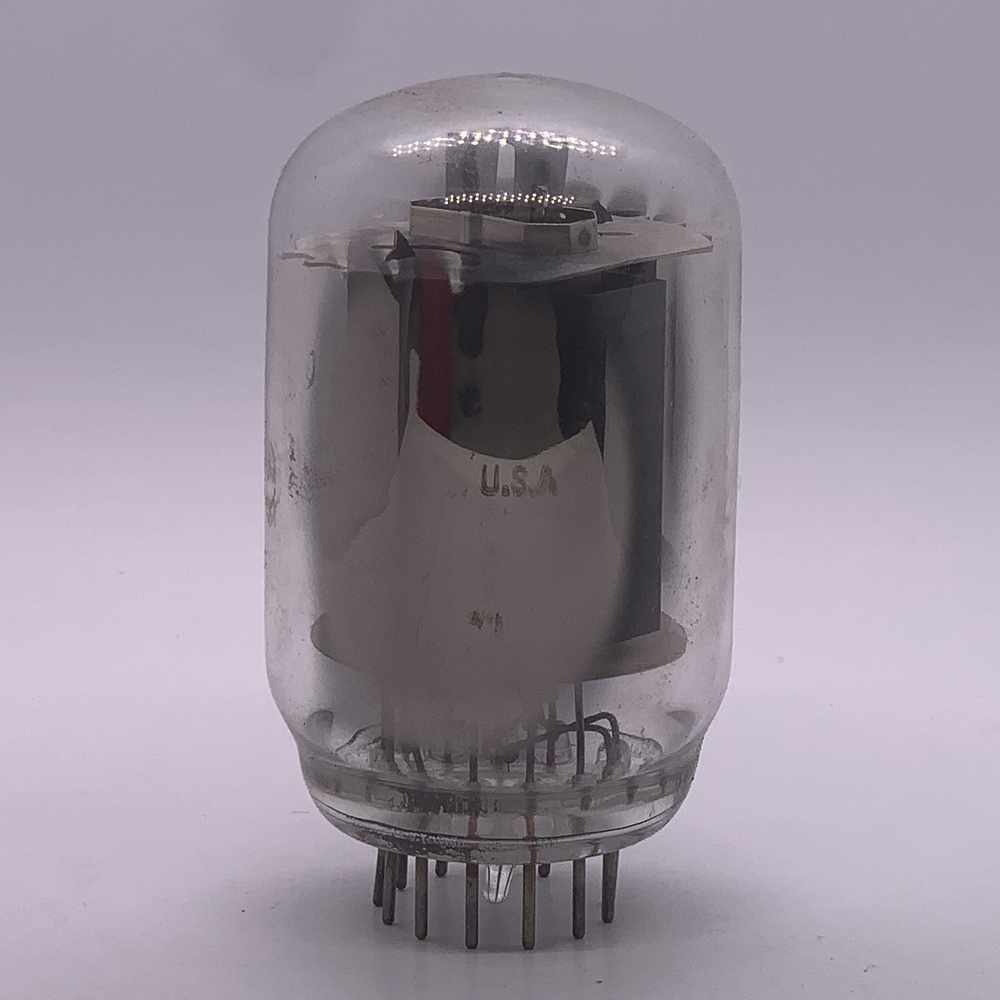

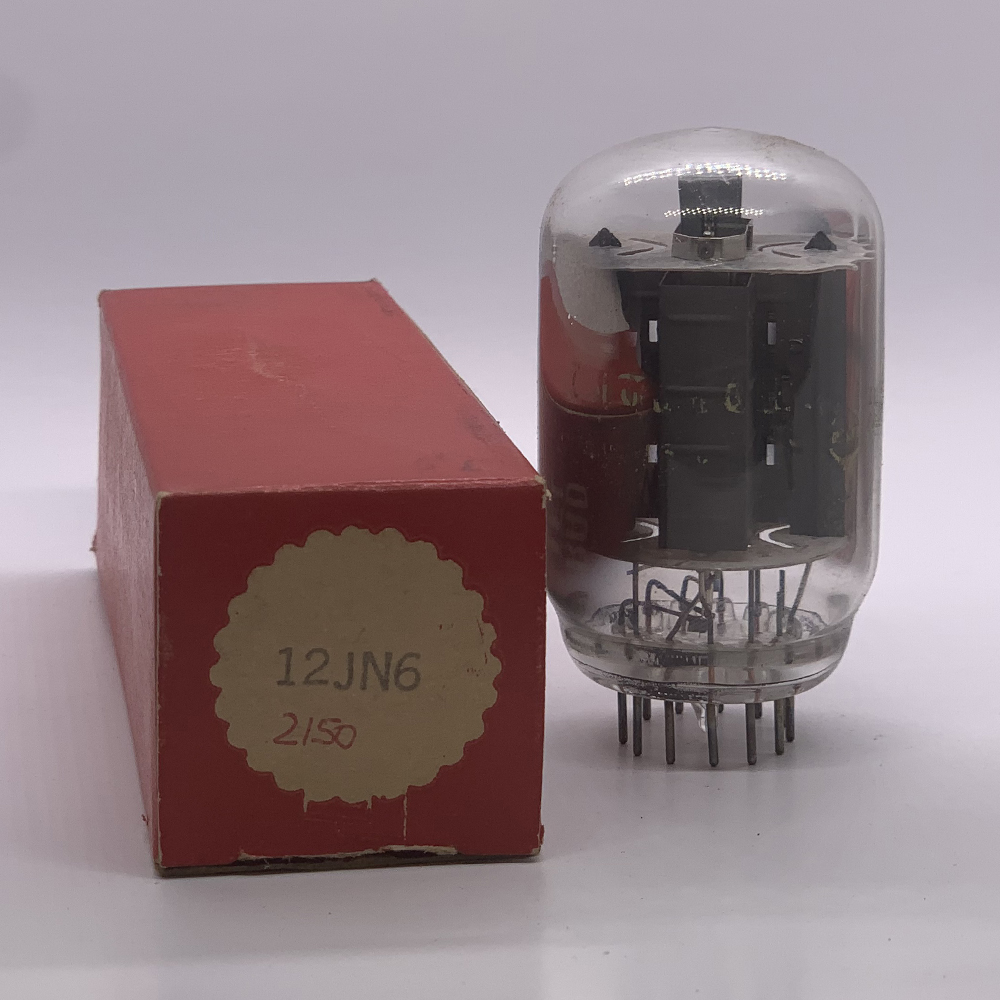

📄 Ficha Técnica – Válvula 12JN6
📘 Introdução
A 12JN6 é uma válvula eletrônica combinada do tipo triodo + duplo diodo, projetada para aplicações de detecção, controle automático de ganho (AGC) e amplificação de pequeno sinal.
Com filamento de 12,6 V / 0,15 A, foi desenvolvida para uso em cadeias de aquecimento em série ou paralelo, sendo amplamente empregada em televisores preto-e-branco, rádios AM/FM e equipamentos eletrônicos domésticos das décadas de 1950 e 1960.
Sua principal vantagem é reunir três funções em um único invólucro, reduzindo custo, espaço e consumo energético, mantendo boa linearidade e baixo ruído.
⚙️ Estrutura Interna
-
Tipo: Triodo + Duplo Diodo (Triode–Double Diode)
-
Função: Detecção, retificação e amplificação de pequeno sinal
-
Aquecimento: Indireto
-
Envoltório: Vidro – Base Noval (B9A, 9 pinos)
-
Cátodo: Comum aos dois diodos e ao triodo
-
Construção: Otimizada para estabilidade térmica e longa vida útil
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Diodo duplo + Triodo |
| Aplicações típicas | Detecção, AGC, pré-amplificação |
| Envoltório | Vidro – Base Noval (B9A) |
| Tensão de aquecimento (Uf) | 12,6 V |
| Corrente de aquecimento (If) | 0,15 A |
| Tensão máx. de placa – triodo | 300 V |
| Tensão máx. de placa – diodo | 150 V |
| Corrente máx. de diodo | 5 mA |
| Dissipação máx. da placa (triodo) | 1 W |
| Transcondutância (gm) | 2 000 µmho |
| Fator de amplificação (µ) | 40 |
| Resistência interna (ri) | 20–22 kΩ |
| Base | Noval (B9A) |
| Peso aproximado | 11–13 g |
⚡ Dados Elétricos – Seção Triodo
| Parâmetro | Valor típico |
|---|---|
| Tensão de placa (Va) | 250 V |
| Corrente de placa (Ia) | 1,0 mA |
| Tensão de grade (Vg1) | –1,5 V |
| Transcondutância (gm) | 2 000 µmho |
| Fator de amplificação (µ) | 40 |
| Resistência de carga recomendada | 100 kΩ – 220 kΩ |
| Uso típico | Pré-amplificação de áudio, sincronismo, oscilador |
⚡ Dados Elétricos – Seção Diodo (cada diodo)
| Parâmetro | Valor |
|---|---|
| Tensão máxima de placa (Va) | 150 V |
| Corrente direta máxima | 5 mA |
| Corrente de fuga reversa | 0,1 µA (típica) |
| Tensão de queda direta | ~0,8 V |
| Uso típico | Detecção de áudio / vídeo / AGC |
🔌 Pinagem – Base Noval (B9A)
| Pino | Conexão |
|---|---|
| 1 | Placa do diodo 1 |
| 2 | Placa do diodo 2 |
| 3 | Cátodo comum |
| 4 | Filamento |
| 5 | Filamento |
| 6 | Placa do triodo |
| 7 | Grade de controle do triodo (G1) |
| 8 | Cátodo do triodo (ligado internamente ao pino 3) |
| 9 | Sem conexão |
🔸 Filamento: entre pinos 4 e 5
🔸 Cátodo comum: pino 3
🧠 Aplicações Típicas
-
Detecção de áudio e vídeo em televisores P&B
-
Circuitos de AGC
-
Pré-amplificadores de áudio de baixo ruído
-
Osciladores de sincronismo
-
Equipamentos eletrônicos compactos com aquecimento de 12,6 V
🔁 Equivalentes e Substituições
| Modelo | Observação |
|---|---|
| 12AV6 | Equivalente funcional direto |
| 6AV6 | Mesmo circuito, filamento 6,3 V |
| 22JU6 | Versão para aquecimento em série (22 V) |
| 22JUG | Muito próxima eletricamente |
| EBC91 / 6AT6 | Equivalente europeu |
| 6T8 | Similar, base octal |
⚠️ Cuidados de Operação
-
Não exceder 300 V na placa do triodo
-
Corrente máxima de diodo limitada a 5 mA
-
Evitar curto direto do cátodo em circuitos de AGC
-
Utilizar capacitores de acoplamento entre 100 nF e 220 nF
-
Dissipação baixa, não exige ventilação forçada
📈 Curvas Características (descrição)
-
Triodo:
Curvas Ia × Vg1 lineares até ~250 V, com corte em torno de –3 V -
Diodos:
Condução progressiva a partir de ~0,8 V, saturação próxima a 5 mA -
Resposta em áudio:
Estável entre 20 Hz e 15 kHz, baixo nível de ruído
🧾 Observações Históricas
A 12JN6 faz parte da família de válvulas desenvolvidas para simplificar projetos eletrônicos, reunindo funções de detecção e amplificação em um único componente. Foi amplamente utilizada por fabricantes como RCA, GE e Sylvania, especialmente em aparelhos domésticos que operavam com fontes de 12,6 V.
Atualmente, é bastante procurada por restauradores de rádios e TVs antigas, além de entusiastas da eletrônica valvulada, devido à sua versatilidade, robustez e comportamento previsível.
