DADOS ELÉTRICOS
CARACTERÍSTICAS DO AQUECEDOR
- Voltagem do Aquecedor: 13.3 Volts
- Corrente do Aquecedor: 0.45 Amperes
TENSÃO MÁXIMA
- Placa (Seção de Baixo Ganho): 330 Volts
- Placa (Seção de Alto Ganho): 150 Volts
- Cátodo (com relação ao aquecedor): 100 Volts
DISSIPAÇÃO DA PLACA
- Seção de Baixo Ganho: 10 Watts
- Seção de Alto Ganho: 1.5 Watts
CORRENTE DE PLACA
- Seção de Baixo Ganho: 50 mA (máx.)
- Seção de Alto Ganho: 5.5 mA (máx.)
TRANSCONDUTÂNCIA (Gm)
- Seção de Baixo Ganho: 7800 micromhos
- Seção de Alto Ganho: 2000 micromhos
FATOR DE AMPLIFICAÇÃO
- Seção de Baixo Ganho: 5.4
- Seção de Alto Ganho: 95
RESISTÊNCIA DA PLACA (aproximada)
- Seção de Baixo Ganho: 800 Ohms
- Seção de Alto Ganho: 8750 Ohms
CAPACITÂNCIAS INTERELETRODOS DIRETAS (Não Blindadas)
| Capacitância | Seção de Baixo Ganho | Seção de Alto Ganho |
|---|---|---|
| Entrada: grade para cátodo (g-k) | 2.2 pF | 1.0 pF |
| Saída: placa para cátodo (p-k) | 7.0 pF | 1.6 pF |
| Transferência: grade para placa (g-p) | 4.4 pF | 0.6 pF |
NOTAS:
- O tempo de aquecimento do aquecedor é definido como o tempo necessário para que a voltagem através do aquecedor atinja 80% da voltagem nominal após aplicar quatro (4) vezes a voltagem nominal do aquecedor a um circuito composto pelo aquecedor da válvula em série com uma resistência igual a três (3) vezes a voltagem nominal do aquecedor dividida pela corrente nominal do aquecedor.
- As características e os valores máximos de projeto são indicados para uma válvula de referência sob condições padrão de teste. A vida útil e o desempenho da válvula podem variar conforme as condições de operação.
- As válvulas devem ser operadas de acordo com os valores de projeto para garantir desempenho e vida útil adequados. Valores que excedam as especificações podem resultar em falhas prematuras.
- As características da válvula são influenciadas pela temperatura ambiente, variações de voltagem de alimentação e outras condições ambientais. Recomenda-se testar sob condições reais de operação.
SYLVANIA VÁLVULAS ELETRÔNICAS
APLICAÇÃO

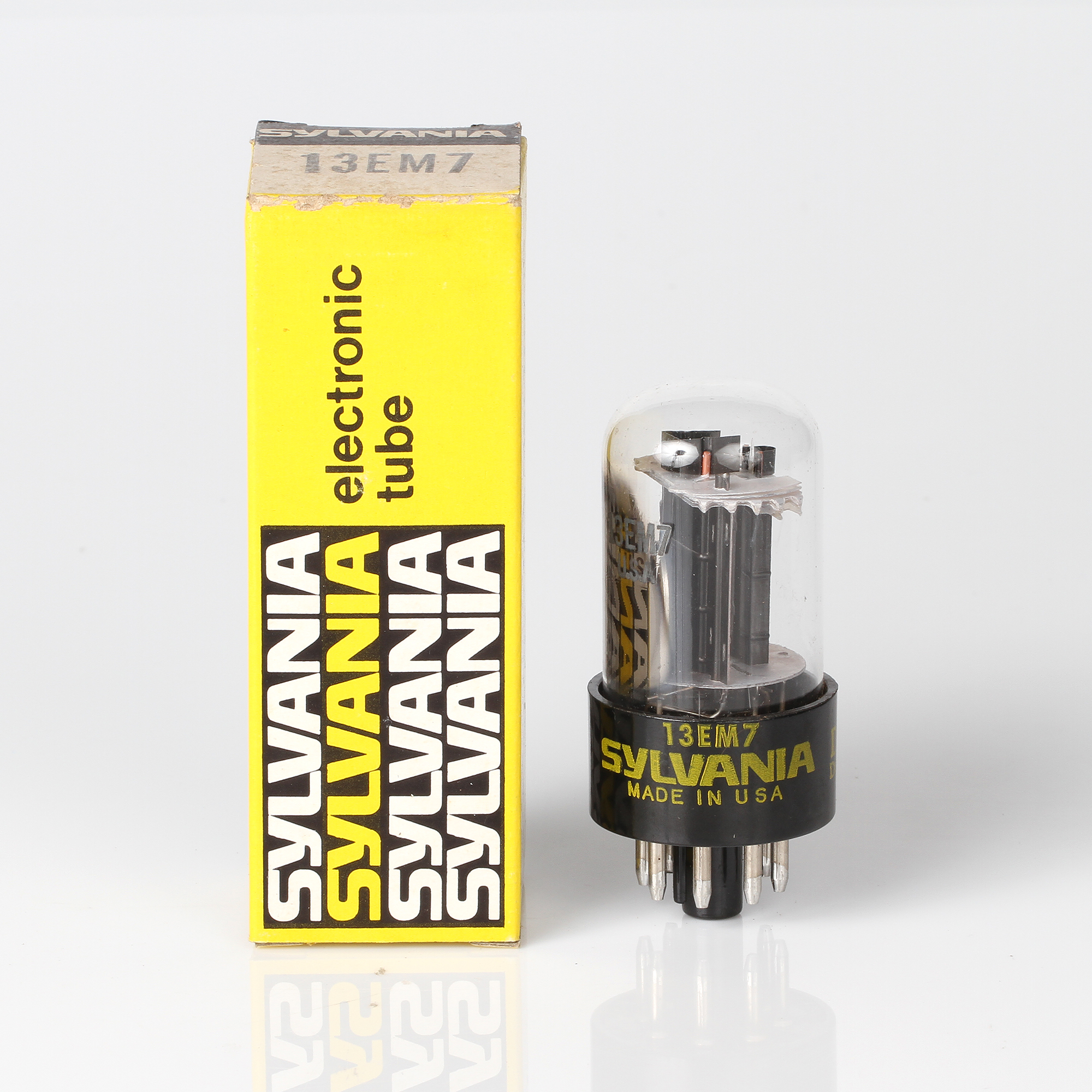

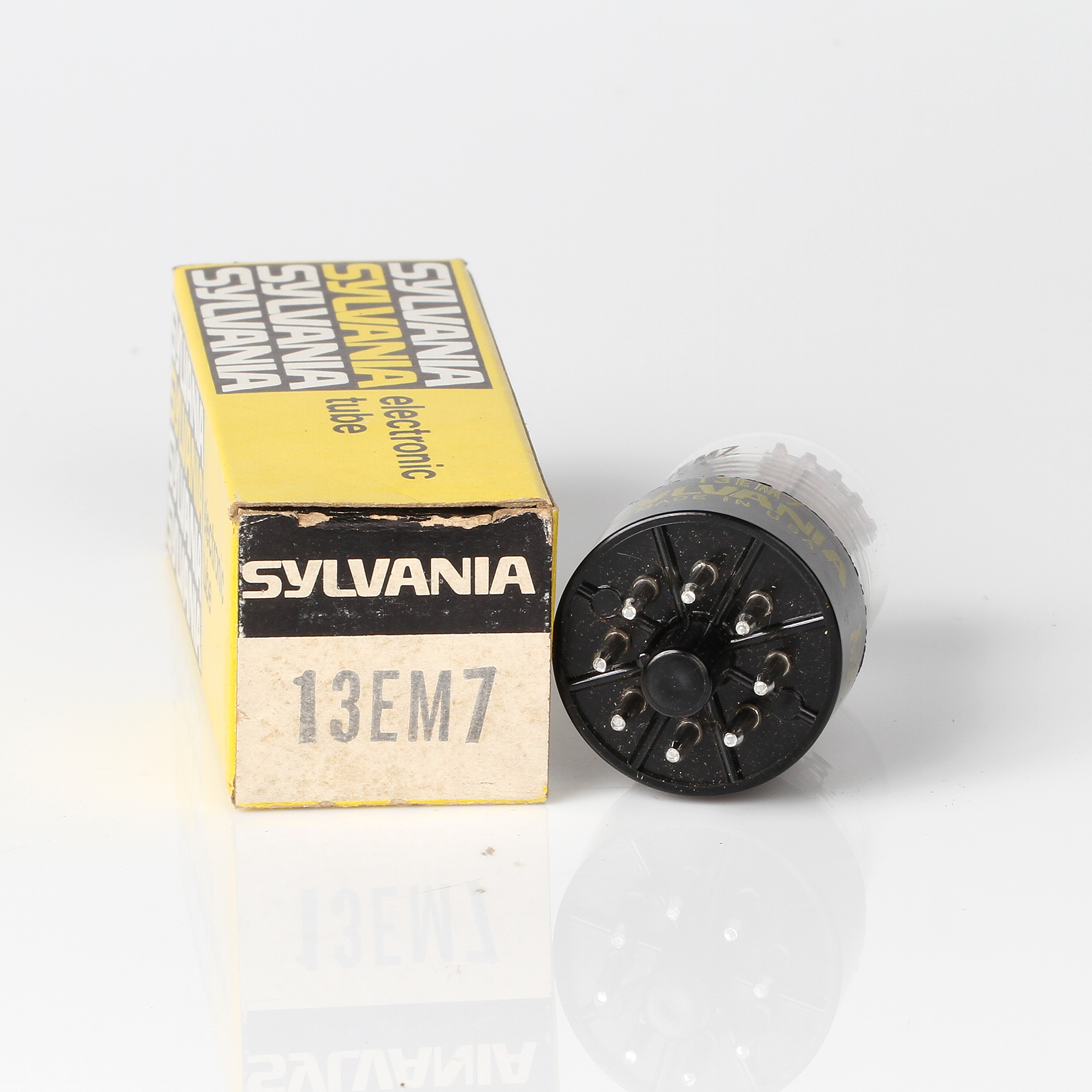

A válvula Sylvania 13EM7 é um duplo tríodo com seções dissimilares, projetada para aplicações em amplificadores de áudio e outros circuitos que requerem um amplificador de baixo e alto ganho em uma única válvula. A seção de alto ganho é ideal para uso como pré-amplificador, enquanto a seção de baixo ganho é adequada para uso como amplificador de potência.
