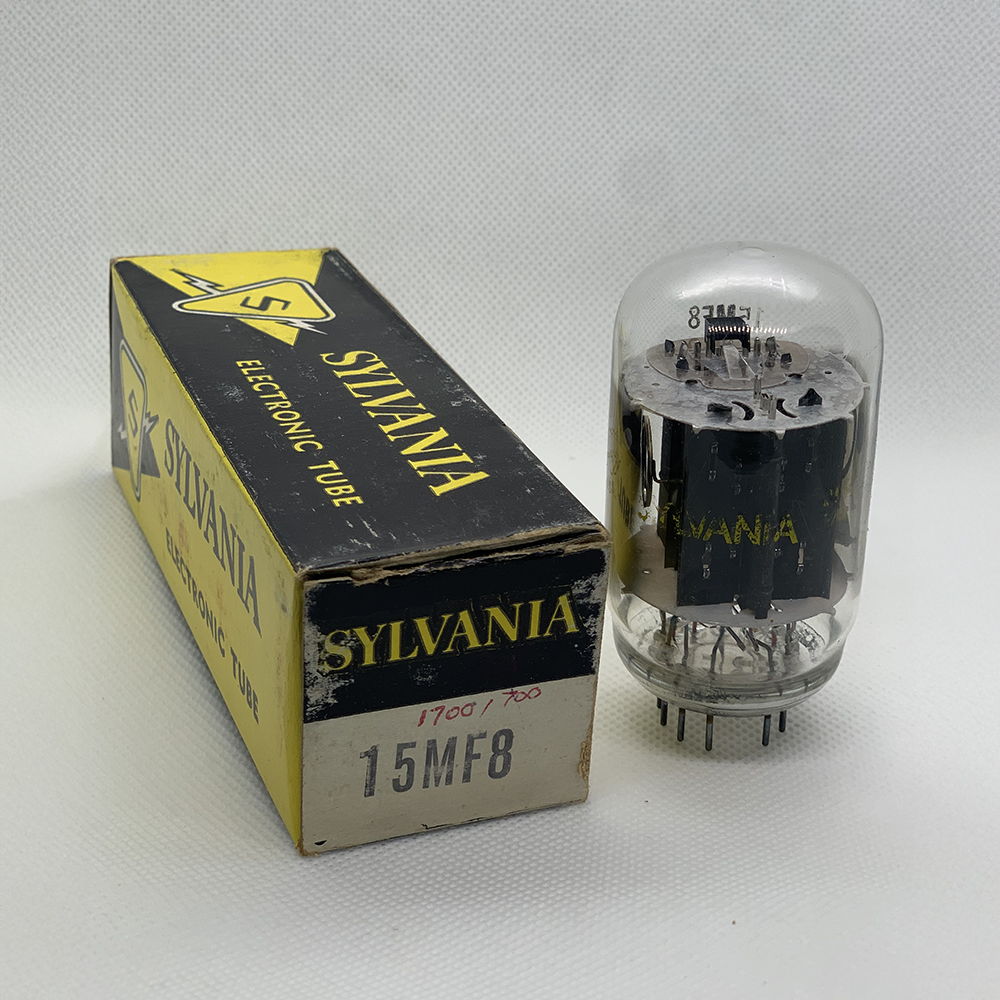

🧩 Ficha Técnica – Válvula 15MF8
📘 Introdução
A 15MF8 é uma válvula Compactron combinada que incorpora dois dispositivos independentes em um mesmo tubo:
-
Triodo de pequeno sinal, de alta sensibilidade, usado em estágios de pré-amplificação, osciladores ou inversores de fase.
-
Tetrodo de feixe de potência, usado como amplificador de saída de áudio, deflexão vertical ou estágio de controle em televisores.
Com filamento de 15 V / 0,45 A, é ideal para equipamentos com aquecimento em série, reduzindo o número de válvulas e simplificando a fonte.
Foi amplamente utilizada em televisores compactos, rádios combinados, e posteriormente adotada em amplificadores de áudio compactos (como os Zenith, RCA e Magnavox).
⚙️ Estrutura Interna
-
Tipo: Triodo + Tetrodo de feixe direcionado (duplo Compactron)
-
Função: Pré-amplificação + saída de potência (duas seções independentes)
-
Aquecimento: Indireto (filamento isolado)
-
Envoltório: Vidro Compactron (base de 12 pinos – B12C)
-
Cátodos separados para ambas as seções
-
Permite montagem em topologia pré + saída num único tubo (ideal para amplificadores integrados)
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Triodo + Tetrodo de feixe de potência |
| Aplicação típica | Pré + saída de áudio / deflexão vertical |
| Envoltório | Vidro – Compactron (12 pinos) |
| Tensão de aquecimento (Uf) | 15 V |
| Corrente de aquecimento (If) | 0,45 A |
| Base | Compactron (B12C) |
| Peso aproximado | 23 g |
⚡ Seção Triodo
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Corrente de placa (Ia) | 2,2 mA |
| Tensão de grade (Vg1) | –2 V |
| Transcondutância (gm) | 2 000 µmho |
| Fator de amplificação (µ) | 38 |
| Resistência interna (ri) | 19 kΩ |
| Dissipação máxima da placa | 1 W |
| Uso típico | Pré-amplificador de áudio, oscilador ou inversor de fase |
⚡ Seção Tetrodo de Feixe
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 150 V |
| Corrente de placa (Ia) | 48 mA |
| Corrente de tela (Ig2) | 4,5 mA |
| Tensão de grade (Vg1) | –12 V |
| Transcondutância (gm) | 6 000 µmho |
| Dissipação máxima da placa | 9 W |
| Dissipação máxima da tela | 1,5 W |
| Impedância de carga ótima | 5 kΩ |
| Potência de saída (Classe A) | 4,5 – 5 W |
| Distorção harmônica total | 6 % |
🔌 Pinagem – Base Compactron B12C
| Pino | Conexão | Seção |
|---|---|---|
| 1 | Grade de controle (G1) | Tetrodo |
| 2 | Grade de tela (G2) | Tetrodo |
| 3 | Placa | Tetrodo |
| 4 | Cátodo | Tetrodo |
| 5 | Feixes direcionadores | Tetrodo |
| 6 | Filamento | |
| 7 | Filamento | |
| 8 | Placa | Triodo |
| 9 | Grade de controle | Triodo |
| 10 | Cátodo | Triodo |
| 11 | Sem conexão | |
| 12 | Sem conexão |
Nota: Filamento entre pinos 6 e 7.
As duas seções são eletricamente independentes.
🧠 Aplicações Típicas
-
Televisores e rádios combinados:
-
Triodo → oscilador vertical ou amplificador de erro.
-
Tetrodo → saída vertical ou amplificador de potência.
-
-
Amplificadores de áudio compactos:
-
Triodo → pré / inversor de fase.
-
Tetrodo → estágio de saída de 4–5 W.
-
-
Circuitos de controle ou fontes de varredura vertical.
-
Projetos DIY e Hi-Fi compactos, substituindo combinações de 12AX7 + 6V6.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 10MF8 | Filamento 10 V (idêntica eletricamente) |
| 17MF8 | Filamento 17 V (versão de TV colorida) |
| 16LU8 | Similar, com pequenas diferenças no triodo |
| 6LR8 | Versão de 6,3 V, bastante usada em áudio |
| 10DE7 / 15DE7 | Estrutura semelhante, triodo + pentodo |
| ECL82 / 6BM8 | Equivalente europeu aproximado (base noval) |
| ECL86 / 6GW8 | Substituto de maior ganho (base diferente) |
⚠️ Cuidados de Operação
-
Evitar tensão de placa acima de 275 V na seção tetrodo.
-
Dissipação combinada (tetrodo + triodo) não deve ultrapassar 10,5 W.
-
Resistor de grade G1 (tetrodo): 470 Ω a 1 kΩ.
-
Resistor de grade G2 (tela): 220 Ω a 470 Ω.
-
Garantir ventilação no chassi (a válvula aquece consideravelmente).
-
Aguardar 10–15 segundos de aquecimento antes da aplicação da alta tensão.
📈 Curvas Características (descrição)
-
Triodo: curvas Ia × Vg1 lineares até 250 V; boa resposta em pequena-sinal.
-
Tetrodo: curvas Ia × Va (G2 constante) mostram boa linearidade até 250 V, saturação suave acima de 300 V.
-
Região de carga: ideal entre 4 e 5 kΩ, rendimento de 4,5–5 W em classe A single-ended.
🧾 Observações Históricas

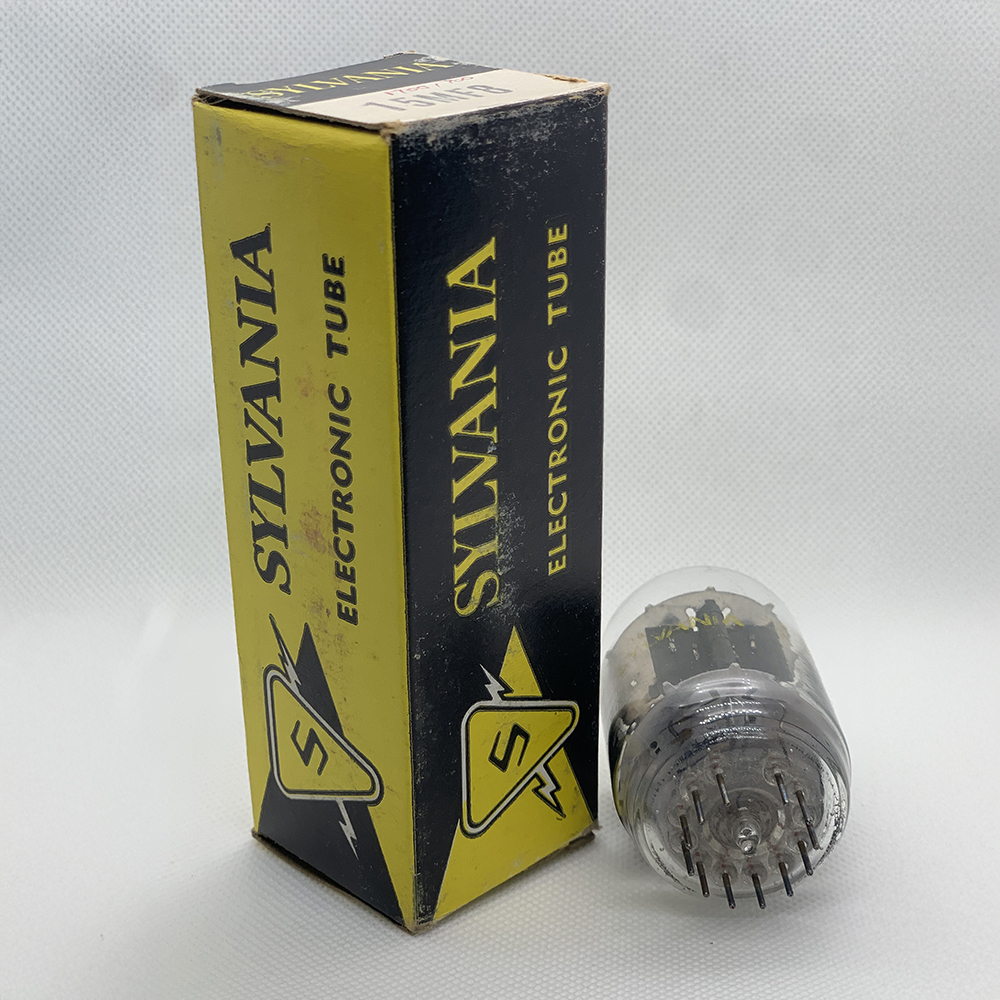

A 15MF8 foi lançada por RCA e Sylvania no início da década de 1960, como parte da série Compactron de múltiplas seções, voltada a televisores e rádios híbridos.
Seu design permitia substituir duas válvulas separadas por apenas uma, reduzindo o custo e o consumo de energia.
Com o avanço dos semicondutores, a 15MF8 foi descontinuada no fim dos anos 1970, mas ganhou nova vida em amplificadores de áudio compactos e projetos DIY Hi-Fi, onde oferece som limpo, encorpado e muito equilibrado, semelhante ao da 6BM8/ECL82.
Hoje, é procurada por restauradores e audiófilos por sua confiabilidade, disponibilidade e pela praticidade de reunir pré e saída num único tubo.
💡 Curiosidade
Com apenas duas válvulas 15MF8, é possível montar um amplificador estéreo completo de 10 W RMS, já que cada válvula possui um triodo (pré/inversor) e um tetrodo (saída) — recurso muito explorado em amplificadores Zenith, RCA e Motorola dos anos 1960.
