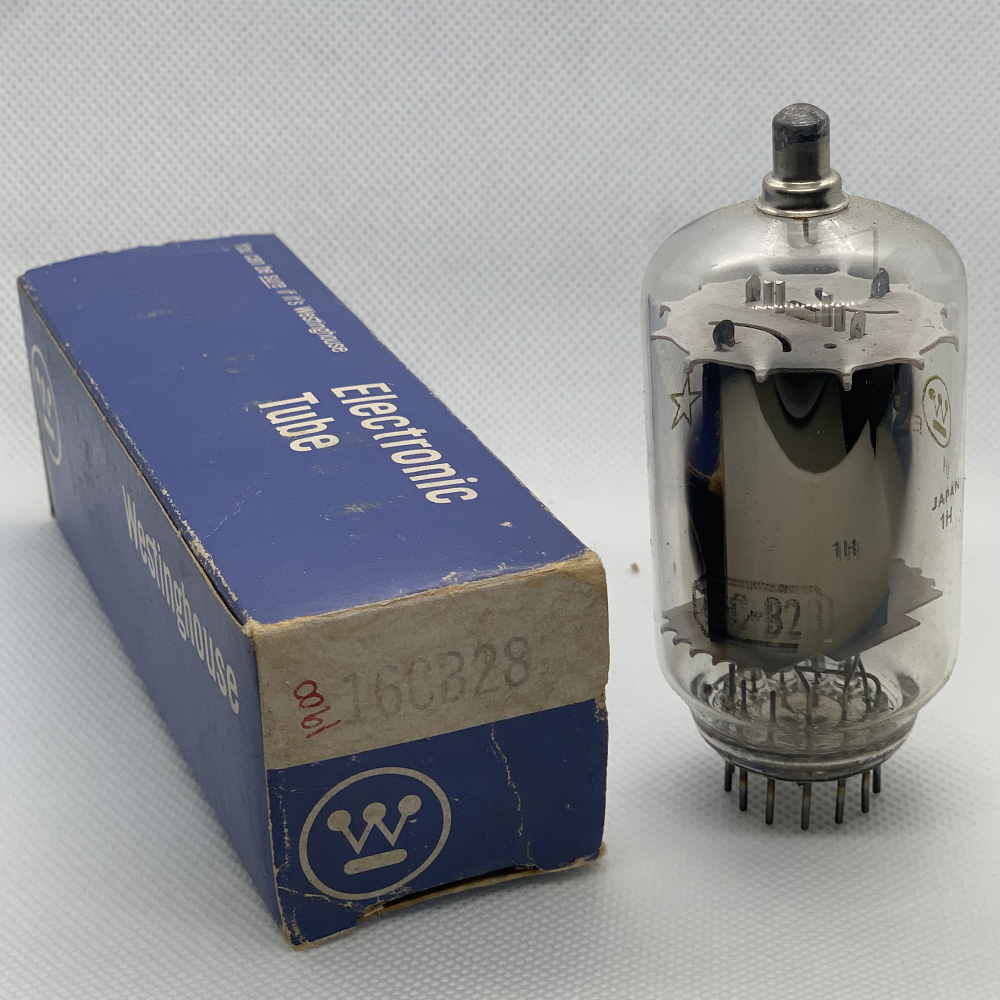

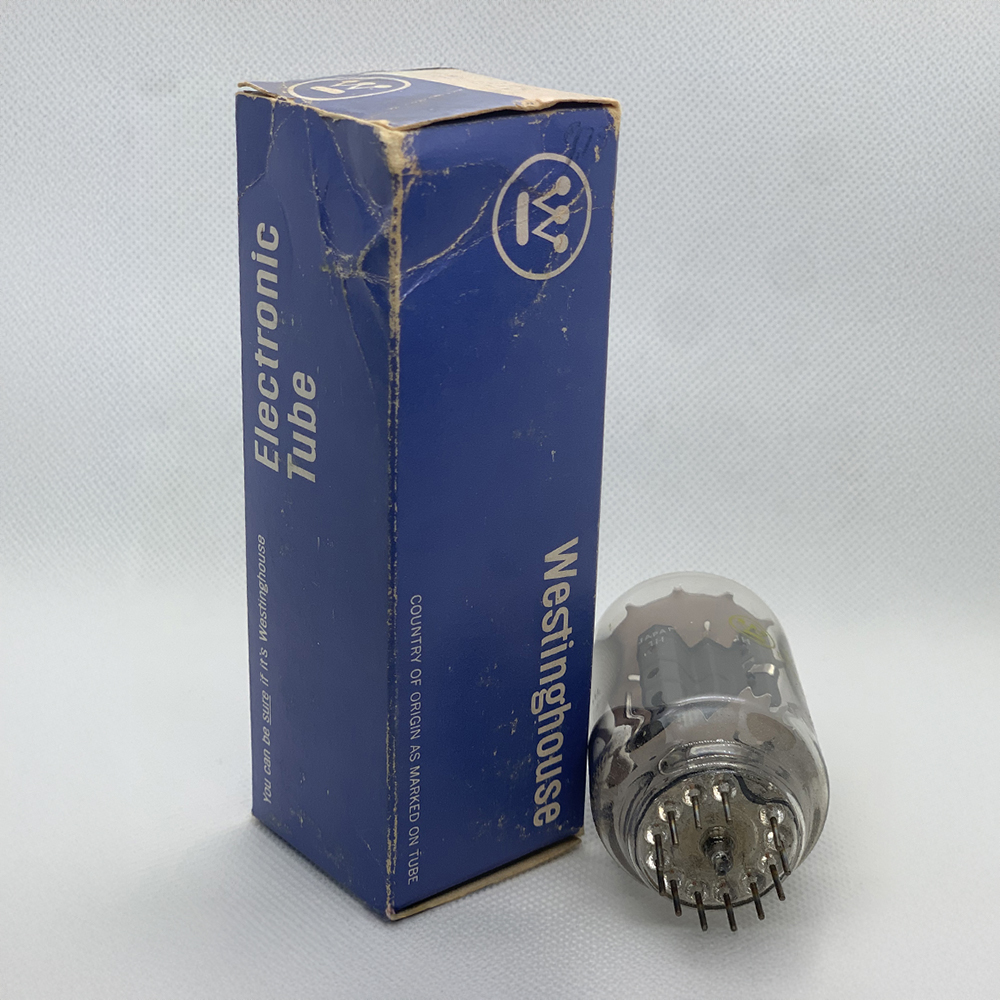

🧩 Ficha Técnica – Válvula 16CB28
📘 Introdução
A 16CB28 é uma válvula retificadora de alta tensão com aquecimento indireto, projetada para operar em circuitos de retificação do secundário do flyback em televisores valvulados a cores e preto-e-branco da década de 1960.
Ela foi desenvolvida para converter a alta tensão alternada (gerada pelo transformador de linha/flyback) em tensão contínua utilizada para alimentar o ânodo do tubo de imagem (CRT), geralmente entre 18 e 25 kV.
A 16CB28 é parte da família de válvulas de diodo retificador de alta tensão, similar às séries 1B3, 3A3, 6BK4 e 16DK6, mas otimizada para tensões de filamento mais elevadas (16,8 V) e tensão de saída até 25 kV.
⚙️ Estrutura Interna
-
Tipo: Diodo retificador de alta tensão
-
Elementos: Cátodo aquecido indiretamente e Ânodo metálico de alta tensão
-
Função: Retificação de alta tensão pulsante (flyback)
-
Envoltório: Vidro alongado de alta isolação dielétrica (sem base, pino topo HV)
-
Aquecimento: Indireto (filamento isolado internamente)
-
Gás: Vácuo elevado (não gaseificado)
-
Montagem: Geralmente suspensa dentro do circuito de alta tensão
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Retificadora de alta tensão (HV Rectifier) |
| Aplicação típica | Retificação de alta tensão em flyback (TV CRT) |
| Envoltório | Vidro tubular – sem base (conexões por fios) |
| Tensão de aquecimento (Uf) | 16,8 V |
| Corrente de aquecimento (If) | 0,45 A |
| Tensão máxima inversa (Vr máx.) | 25 000 V (pico) |
| Corrente média de saída (Io) | 1 mA |
| Corrente de pico (Ip máx.) | 3 mA |
| Queda de tensão direta (Vf) | ~15 V a 1 mA |
| Tensão de aquecimento-cátodo (máx.) | 16 kV |
| Tensão de pico entre anodo e cátodo | 25 kV |
| Aquecimento | Indireto |
| Polaridade de operação | Ânodo positivo |
| Montagem | Vertical, ponta HV para cima |
⚡ Dados de Operação
| Parâmetro | Condição | Valor |
|---|---|---|
| Tensão de saída DC típica | 18 – 25 kV | |
| Corrente de carga típica | 0,5 – 1 mA | |
| Frequência de operação | 15 – 16 kHz (deflexão horizontal) | |
| Tempo de aquecimento | 11 s | |
| Corrente de partida (pico) | até 3 mA | |
| Potência de dissipação máxima | 2,5 W |
🔌 Ligações Elétricas (sem base – fios)
| Terminal | Conexão |
|---|---|
| Fio de filamento 1 | Alimentação (16,8 V) |
| Fio de filamento 2 | Retorno do filamento |
| Terminal topo (tampa metálica) | Ânodo (Alta Tensão de saída – até 25 kV) |
Nota: O cátodo é internamente ligado ao filamento.
O ânodo é a saída de alta tensão (geralmente conectada via ventosa ao CRT).
Isolamento externo deve suportar pelo menos 30 kV.
🧠 Aplicações Típicas
-
Retificação do flyback (gerador de alta tensão para o tubo CRT).
-
Fontes de alta tensão DC em equipamentos laboratoriais.
-
Multiplicadores de tensão (em cascata).
-
Osciladores de deflexão horizontal (em conjunto com válvulas tipo 6DQ6, 12GE5, 17KV6A, etc.).
-
Projetos experimentais de alimentação de tubos de raios catódicos e bobinas de Tesla em baixa potência (com isolamento adequado).
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 1B3GT | 12 kV – menor potência, mais comum em TVs preto-e-branco |
| 3A3C | 18 kV – versão intermediária |
| 16DK6 | 25 kV – similar, mesmo envelope |
| 6BK4B | 25–30 kV – reguladora de alta tensão (não retificadora pura) |
| 12DQ6 + 16CB28 | combinação clássica em TVs RCA / Philco |
| DY86 / DY87 (Europa) | equivalentes aproximados (15–25 kV) |
| EHT DY802 | substituto direto europeu (Philips, Telefunken) |
⚠️ Cuidados de Operação
-
Trabalha com altas tensões (até 25 kV) — requer isolamento e manuseio extremamente cuidadoso.
-
O filamento é flutuante — nunca referenciar diretamente ao terra.
-
Evitar uso sem carga (sem o CRT ou divisor HV conectado).
-
Utilizar suporte de baquelite ou cerâmica e ventosa de silicone.
-
Garantir distância mínima de 40 mm de outros condutores.
-
Não tocar o tubo logo após o desligamento — o CRT mantém carga elétrica.
📈 Curvas Características (descrição)
-
Curva de condução direta (Vf × If): aproximadamente linear até 1 mA, com queda de ~15 V.
-
Curva inversa (Vr × If): bloqueio total até 25 kV com corrente de fuga inferior a 1 µA.
-
Curva de resposta térmica: aumento suave da condutividade após 11 s de aquecimento.
🧾 Observações Históricas
A 16CB28 foi introduzida por RCA e Sylvania no início dos anos 1960, para atender televisores coloridos de alta deflexão, onde era necessário um retificador capaz de suportar 20–25 kV e isolação superior à das válvulas anteriores (1B3 e 3A3).
Seu uso se difundiu em aparelhos RCA, Philco, GE e Zenith, sendo parte essencial do circuito de flyback (junto com válvulas como 6DQ6, 17KV6A e 12GE5).
Com a chegada dos multiplicadores de silício encapsulados, a 16CB28 caiu em desuso no final da década de 1970.
Atualmente, é valorizada por restauradores de televisores valvulados, e por entusiastas de alta tensão, sendo reconhecida pelo seu desempenho estável e durabilidade.
💡 Curiosidade
O nome “CB” na designação indica “Cathode-Beam rectifier”, isto é, um diodo de feixe catódico, projetado para suportar alta tensão com mínima corrente de fuga — tecnologia precursora dos retificadores de silício de alta tensão.
