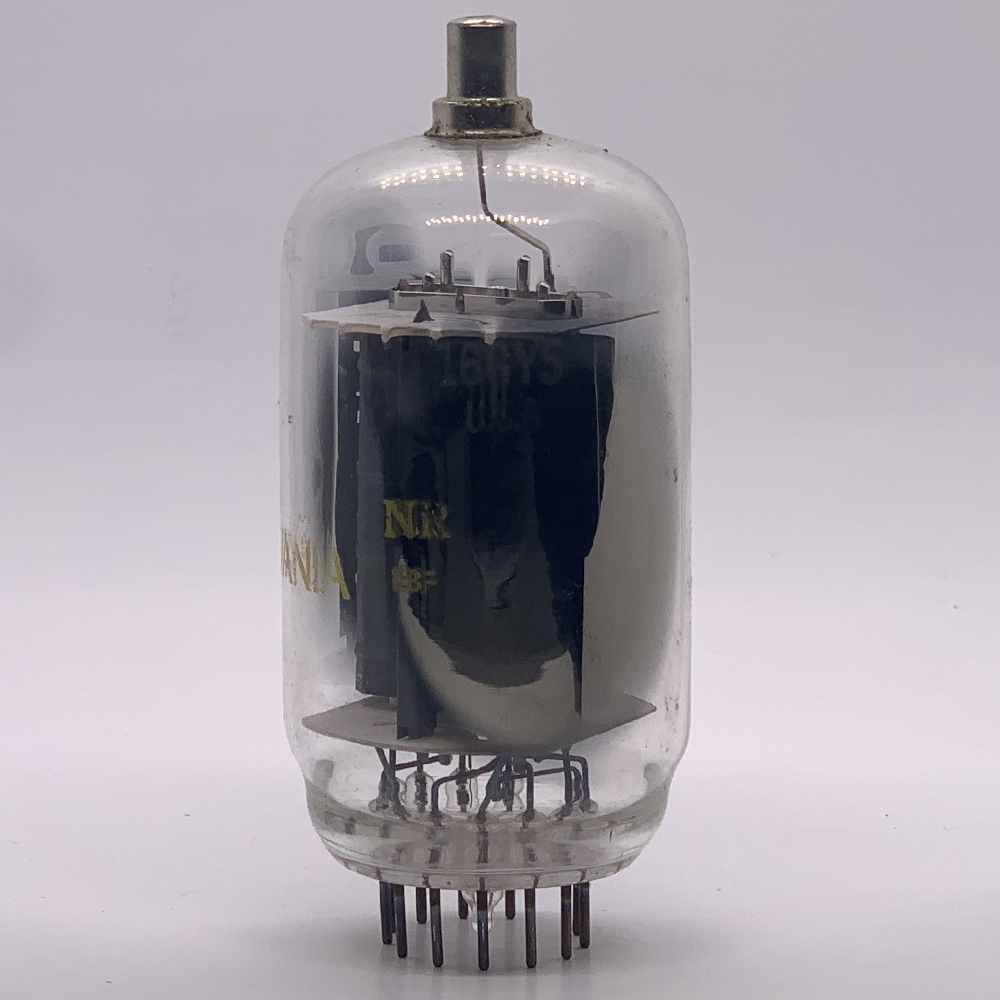

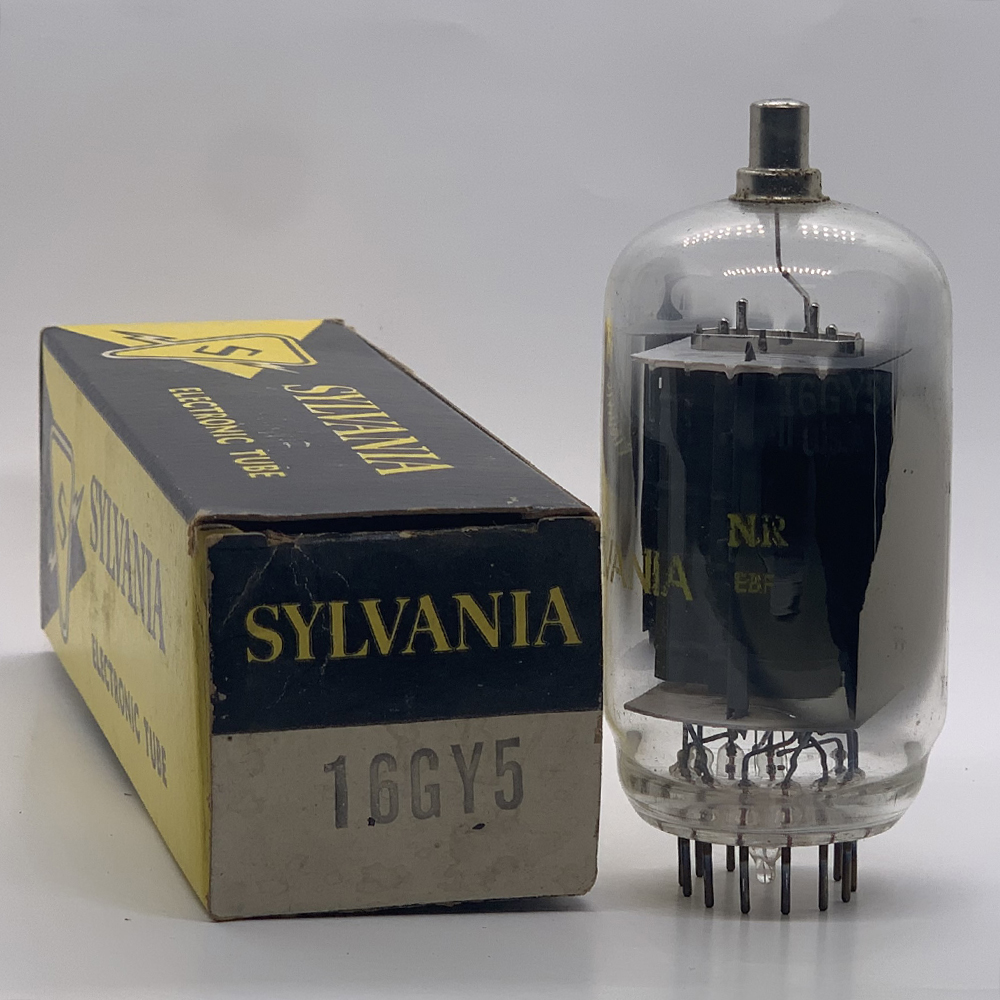

🧩 Ficha Técnica – Válvula 16GY5
📘 Introdução
A 16GY5 é uma tetrodo de feixe de potência (Beam Power Tetrode) desenvolvida para uso em circuitos de saída vertical e horizontal de televisores valvulados e, em menor escala, em amplificadores de áudio compactos.
Ela pertence à mesma família das válvulas 8GY5 e 21GY5, diferenciando-se pela tensão de aquecimento de 16,8 V, adequada a aparelhos com filamentos em série.
O tubo apresenta boa linearidade, baixa distorção e robustez térmica, sendo muito utilizado em aplicações onde se buscava uma válvula de potência moderada, com formato compacto e custo reduzido.
⚙️ Estrutura Interna
-
Tipo: Tetrodo de feixe de potência
-
Elementos: Placa, Grade de Controle (G1), Grade de Tela (G2), Cátodo e Feixes Direcionadores
-
Aquecimento indireto
-
Invólucro de vidro tipo Compactron (12 pinos – base B12C)
-
Estrutura otimizada para deflexão vertical e saída de áudio de média potência
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Tetrodo de feixe de potência |
| Aplicação típica | Deflexão vertical / amplificador de potência |
| Envoltório | Vidro – Compactron (B12C) |
| Tensão de aquecimento (Uf) | 16,8 V |
| Corrente de aquecimento (If) | 0,45 A |
| Tensão máxima da placa (Va máx.) | 550 V |
| Tensão máxima da grade de tela (Vg2 máx.) | 275 V |
| Corrente média de placa | 65 mA |
| Corrente de pico de placa | 250 mA |
| Dissipação máxima da placa | 10 W |
| Dissipação máxima da tela | 2 W |
| Transcondutância (gm) | 6 000 µmho |
| Base | Compactron (B12C) |
| Peso aproximado | 22 g |
⚡ Dados de Operação – Classe A (Áudio)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 250 V |
| Tensão de grade (Vg1) | –13 V |
| Corrente de placa (Ia) | 55 mA |
| Corrente de tela (Ig2) | 5 mA |
| Potência de saída | 4,5 W |
| Distorção harmônica total | 8 % |
| Impedância de carga ótima | 5 kΩ |
| Fator de amplificação (µ) | 12 |
| Resistência interna (ri) | 30 kΩ |
⚡ Dados de Operação – Deflexão Vertical (TV)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (pico) | 550 V |
| Corrente de pico de placa | 250 mA |
| Corrente média | 65 mA |
| Tensão de tela (pico) | 300 V |
| Dissipação média da placa | 8–9 W |
| Frequência de operação típica | 50–60 Hz |
🔌 Pinagem – Base Compactron B12C
| Pino | Conexão |
|---|---|
| 1 | Grade de controle (G1) |
| 2 | Grade de tela (G2) |
| 3 | Placa |
| 4 | Cátodo |
| 5 | Feixes direcionadores |
| 6 | Filamento |
| 7 | Filamento |
| 8 – 12 | Sem conexão |
Nota: Filamento entre pinos 6 e 7.
O cátodo e os feixes direcionadores são interligados internamente.
🧠 Aplicações Típicas
-
Saída vertical e amplificação de potência em televisores.
-
Amplificadores de áudio compactos em Classe A ou AB.
-
Osciladores e moduladores de baixa frequência.
-
Projetos experimentais de Hi-Fi single-ended, substituindo válvulas como 6CZ5 ou EL84 com pequenas adaptações.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 8GY5 | Mesmo tipo, filamento 8,4 V |
| 21GY5 | Versão para 21 V |
| 16GK6 | Parâmetros semelhantes, leve diferença em transcondutância |
| 6CZ5 | Similar em potência e função (base diferente) |
| EL84 / 6BQ5 | Substituição funcional aproximada (base noval) |
| 6CM6 | Equivalente com soquete octal |
⚠️ Cuidados de Operação
-
Evitar tensão de placa acima de 550 V e tensão de tela superior a 275 V.
-
Utilizar resistores limitadores (“grid stoppers”): G1 → 470 Ω a 1 kΩ; G2 → 220 Ω.
-
Garantir boa ventilação no chassi — temperatura de operação até 160 °C.
-
Aguardar 10–12 s de aquecimento antes de aplicar tensão de placa.
-
Evitar uso com capacitores com vazamento na grade — pode causar fuga térmica.
📈 Curvas Características (descrição)
-
Ia × Va (G2 constante): linear até 250 V, saturação suave acima de 300 V.
-
Ia × Vg1: corte em aprox. –20 V; operação estável entre –10 e –15 V.
-
Curva de transferência: linear em regime de áudio, boa resposta de graves e médios.
🧾 Observações Históricas
A 16GY5 foi introduzida por RCA, Sylvania e GE no início dos anos 1960, para substituir válvulas de deflexão vertical de menor eficiência.
Com sua estrutura Compactron e aquecimento em série, tornou-se padrão em televisores norte-americanos e brasileiros da época.
Com o tempo, passou a ser valorizada em projetos de áudio artesanal, por sua sonoridade equilibrada e fácil adaptação em circuitos que utilizam 6CZ5 ou EL84, oferecendo um timbre quente, definido e de custo baixo.
