🧩 Ficha Técnica – Válvula 16KA6
📘 Introdução

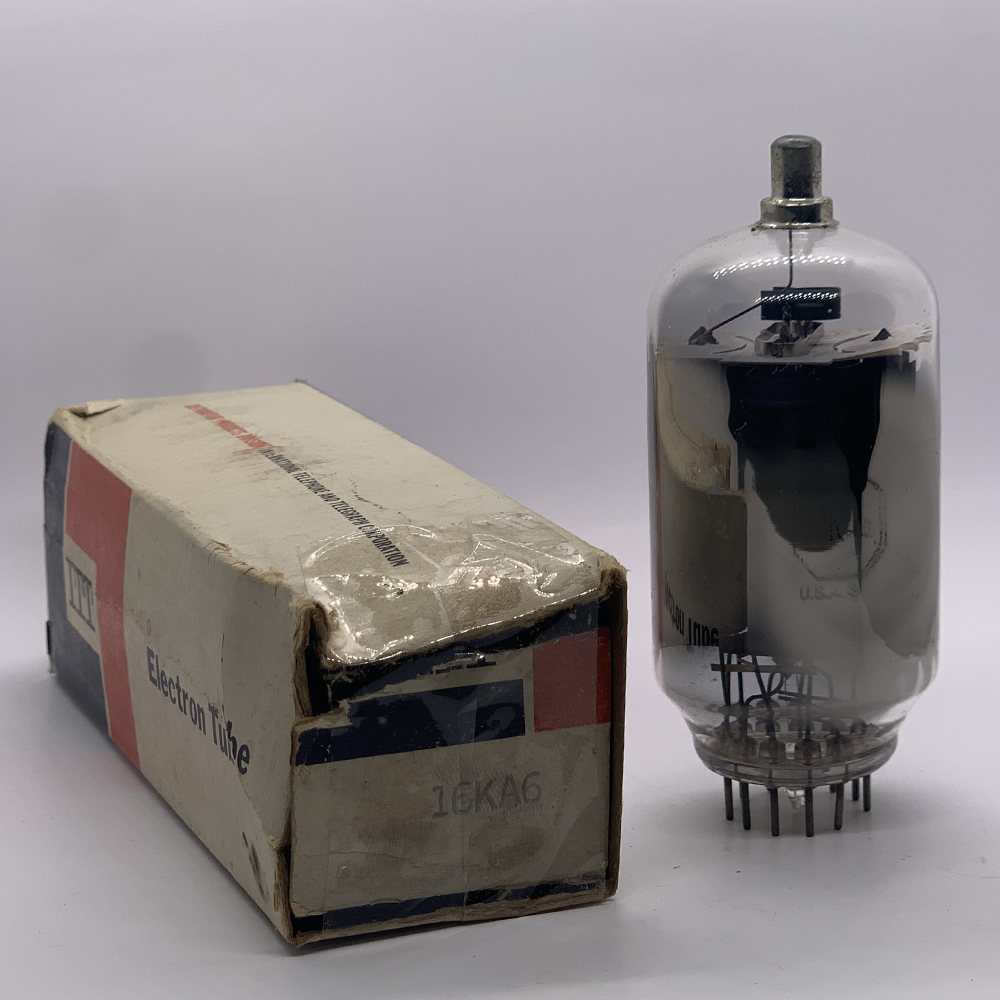

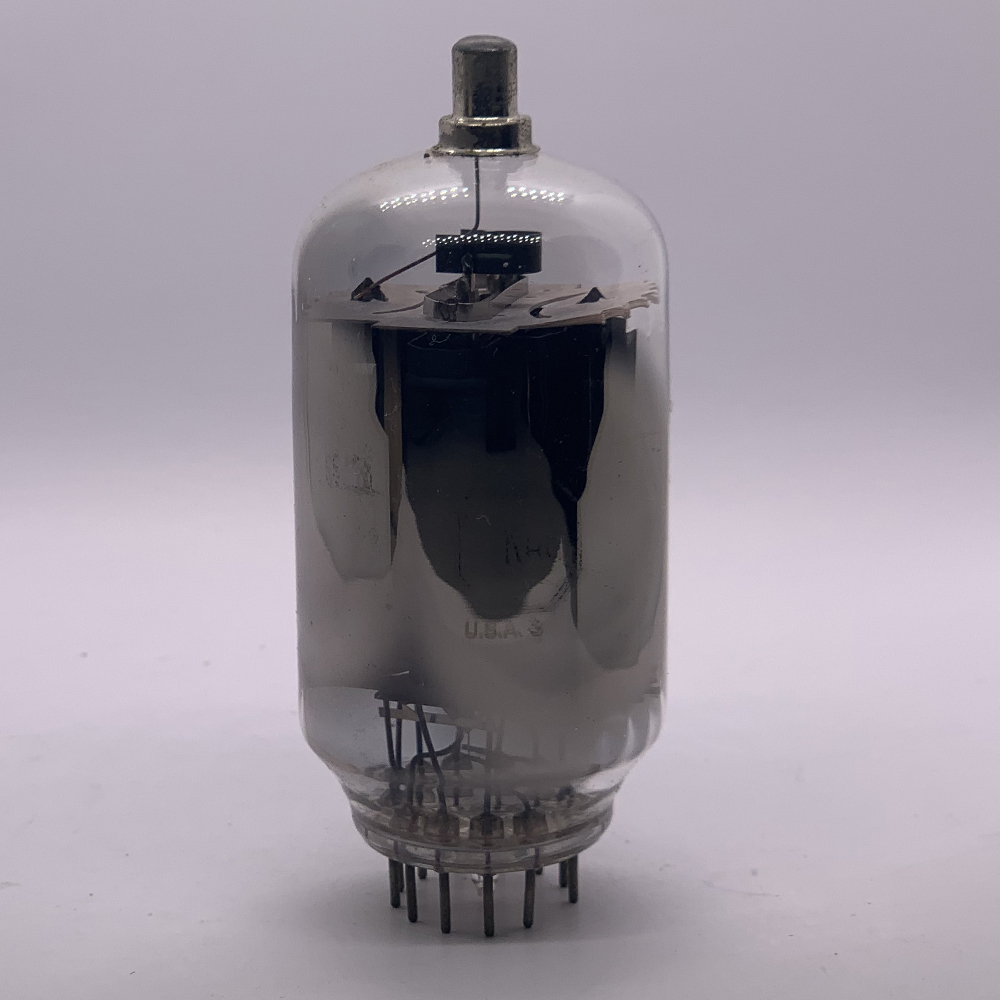

A 16KA6 é uma tetrodo de feixe de potência (Beam Power Tetrode) da linha Compactron, desenvolvida principalmente para uso em estágios de deflexão vertical e amplificação de potência em televisores.
Com seu filamento de 16,8 V / 0,45 A, ela foi projetada para operar em equipamentos com aquecimento em série, comuns nos televisores de 300 mA, reduzindo o número de válvulas e simplificando a alimentação.
Trata-se de uma válvula de média potência, com desempenho equilibrado entre eficiência e linearidade, capaz de fornecer 5 W em classe A single-ended ou até 12 W em push-pull, tornando-se também interessante para amplificadores de áudio compactos e projetos valvulados modernos.
⚙️ Estrutura Interna
-
Tipo: Tetrodo de feixe de potência (Beam Power Tube)
-
Função: Amplificação de potência / deflexão vertical
-
Elementos: Placa (ânodo), Grade de controle (G1), Grade de tela (G2), Cátodo e feixes direcionadores
-
Aquecimento indireto
-
Envoltório: Vidro Compactron (12 pinos – base B12C)
-
Estrutura de feixe com suportes metálicos para maior estabilidade térmica
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Tetrodo de feixe de potência |
| Aplicação típica | Amplificador de áudio / deflexão vertical |
| Envoltório | Vidro – Compactron (B12C) |
| Tensão de aquecimento (Uf) | 16,8 V |
| Corrente de aquecimento (If) | 0,45 A |
| Tensão máxima da placa (Va máx.) | 550 V |
| Tensão máxima da grade de tela (Vg2 máx.) | 275 V |
| Corrente média de placa | 65 mA |
| Corrente de tela | 6 mA |
| Dissipação máxima da placa | 10 W |
| Dissipação máxima da tela | 2 W |
| Transcondutância (gm) | 6 000 µmho |
| Base | Compactron B12C |
| Peso aproximado | 22 g |
⚡ Dados de Operação – Classe A (Áudio)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 250 V |
| Tensão de grade (Vg1) | –14 V |
| Corrente de placa (Ia) | 55 mA |
| Corrente de tela (Ig2) | 5 mA |
| Potência de saída | 4,5 – 5 W |
| Distorção harmônica total | 6 % |
| Impedância de carga ótima | 5 kΩ |
| Fator de amplificação (µ) | 11 |
| Resistência interna (ri) | 28 kΩ |
⚡ Dados de Operação – Classe AB (Push-Pull)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 300 V |
| Tensão de tela (Vg2) | 250 V |
| Tensão de grade (Vg1) | –18 V |
| Corrente de repouso total | 100 mA |
| Potência de saída (par) | 12 – 14 W |
| Distorção harmônica total | 2,5 % |
| Impedância de carga ótima (placa-a-placa) | 8 kΩ |
⚡ Dados de Operação – Deflexão Vertical (TV)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (pico) | 550 V |
| Corrente de pico de placa | 200 mA |
| Corrente média | 65 mA |
| Tensão de tela (pico) | 275 V |
| Frequência de operação | 50 – 60 Hz |
| Dissipação média da placa | 8 – 10 W |
🔌 Pinagem – Base Compactron B12C
| Pino | Conexão |
|---|---|
| 1 | Grade de controle (G1) |
| 2 | Grade de tela (G2) |
| 3 | Placa |
| 4 | Cátodo |
| 5 | Feixes direcionadores |
| 6 | Filamento |
| 7 | Filamento |
| 8–12 | Sem conexão |
🔸 Filamento entre pinos 6 e 7.
🔸 O cátodo (pino 4) e os feixes direcionadores (pino 5) são interligados internamente.
🧠 Aplicações Típicas
-
Amplificadores de áudio valvulados (Classe A ou AB)
-
Saída vertical de televisores e monitores CRT
-
Osciladores de deflexão / moduladores
-
Fontes lineares de média potência
-
Projetos DIY Hi-Fi e amplificadores compactos com som semelhante à EL84 / 6BQ5
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 6KA6 | Filamento 6,3 V (mesmo tipo) |
| 8KA6 | Filamento 8,4 V |
| 23KA6 | Filamento 23 V |
| 16GK6 | Similar, pequena variação de gm |
| 6CZ5 | Equivalente funcional (base noval) |
| 6GK6 | Desempenho próximo (EL84 equivalente) |
| EL84 / 6BQ5 | Substituto funcional aproximado (base noval) |
⚠️ Cuidados de Operação
-
Evitar tensão de placa > 550 V.
-
Usar resistores limitadores:
-
G1 → 470 Ω a 1 kΩ
-
G2 → 220 Ω a 470 Ω
-
-
Dissipação total (placa + tela) ≤ 10 W.
-
Boa ventilação do chassi (temperatura > 160 °C).
-
Aquecer por pelo menos 15 s antes de aplicar alta tensão.
📈 Curvas Características (descrição)
-
Ia × Va (G2 constante): linear até ≈ 300 V, saturação progressiva acima disso.
-
Ia × Vg1: corte gradual em torno de –20 V.
-
Curva de carga: resposta estável, bom rendimento em áudio.
🧾 Observações Históricas
A 16KA6 foi introduzida por RCA e Sylvania no início da década de 1960**, durante a expansão da linha Compactron, que combinava desempenho e economia.
Foi amplamente usada em televisores americanos e brasileiros, principalmente nos estágios verticais, e mais tarde adaptada por construtores de amplificadores pela sua linearidade e som equilibrado.
Hoje, a 16KA6 é valorizada por técnicos e audiófilos como uma válvula acessível, estável e musical, capaz de oferecer timbre encorpado e limpo em configurações simples de baixa tensão.
