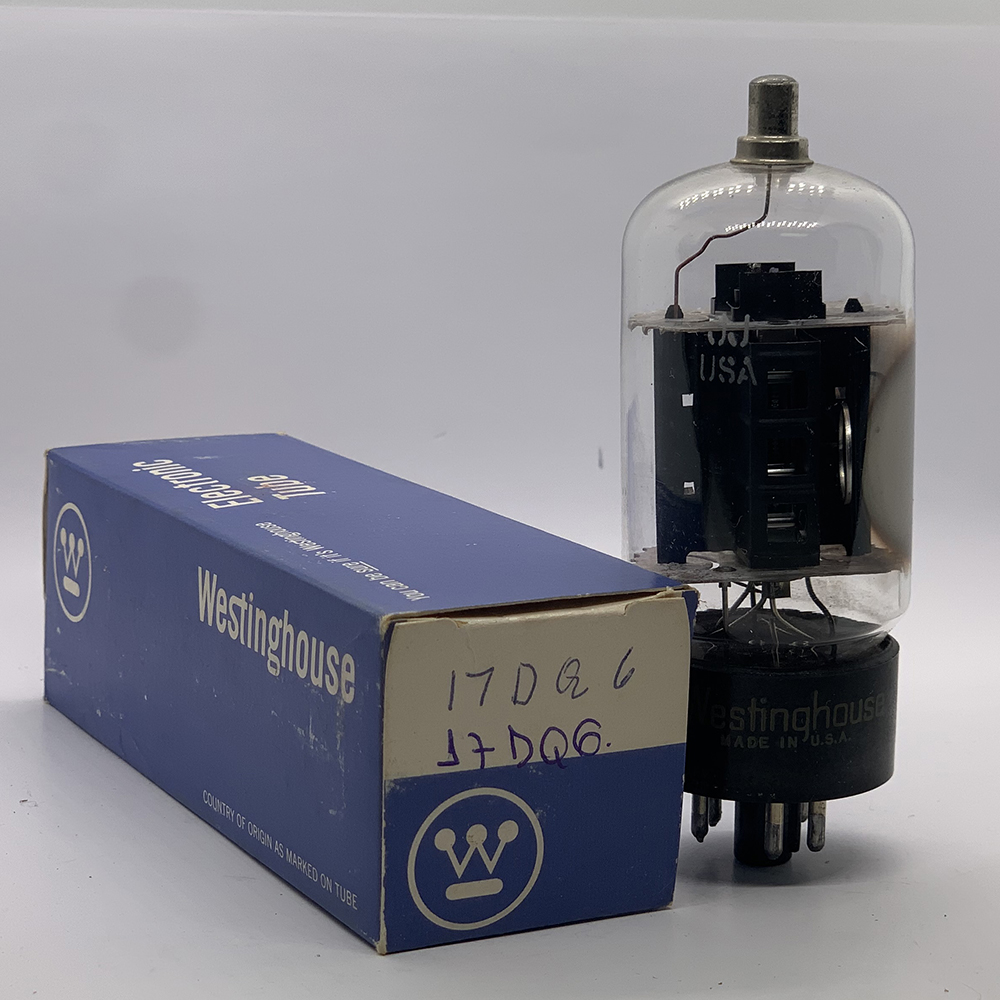

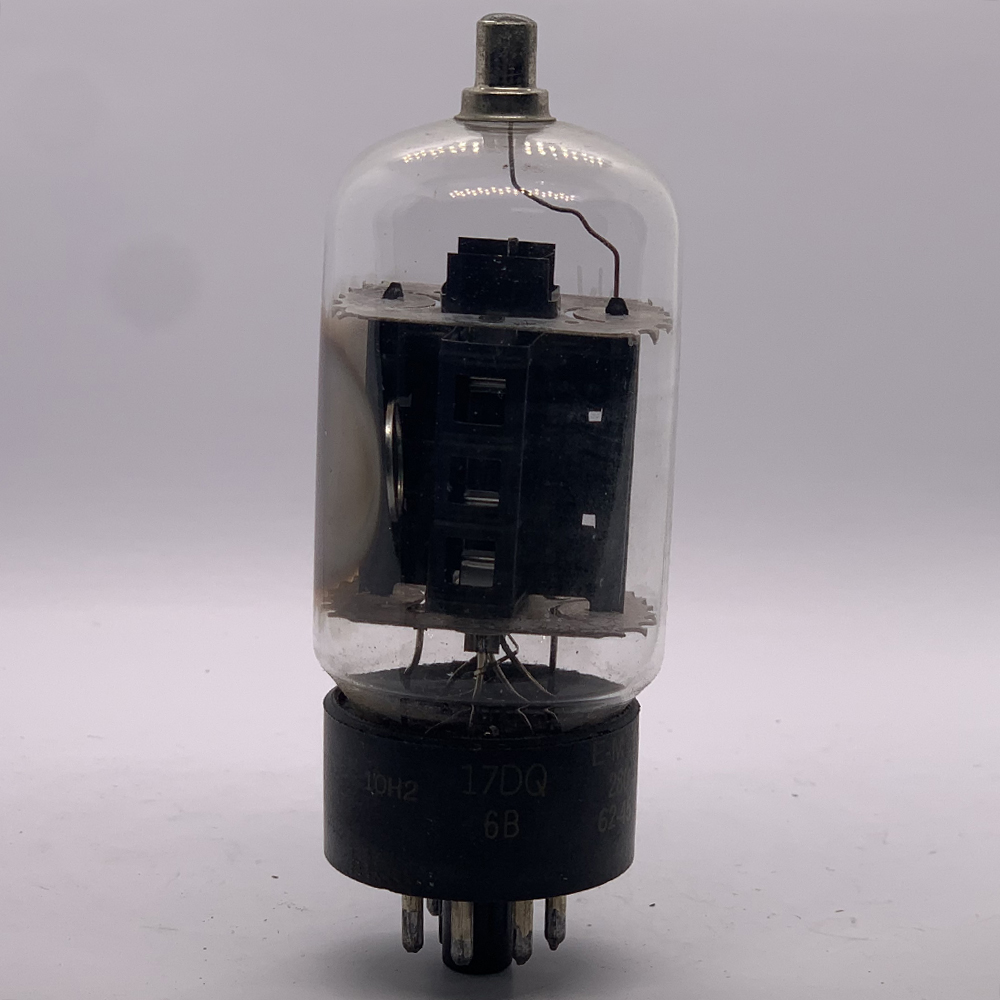

🧩 Ficha Técnica – Válvula 17DQ6 / 17DQ6A / 17DQ6B
📘 Introdução
A 17DQ6 é uma tetrodo de feixe (beam power tetrode) de média-alta potência, projetada originalmente para o estágio de saída horizontal de televisores em série.
É uma evolução das válvulas 6DQ6 e 12DQ6, com tensão de aquecimento de 17 volts, adequada a aparelhos de TV cujo circuito de filamento é ligado diretamente à rede, sem transformador (circuito “series string”).
A robustez mecânica e a excelente capacidade de dissipação tornaram a 17DQ6 uma válvula popular também em amplificadores de áudio valvulados, moduladores RF e fontes chaveadas experimentais.
Sua construção com placas paralelas e feixes direcionados proporciona alta eficiência e baixo espalhamento eletrônico.
⚙️ Estrutura Interna
A válvula contém:
-
Tetrodo de feixe direcionado, com grade de controle (G1), grade de tela (G2), cátodo emissivo e feixes de foco, substituindo a grade supressora típica de pentodos.
-
Elementos montados em estrutura robusta de alta tensão, com soquete octal (base de 8 pinos).
-
Filamento de 17 V / 0,45 A, aquecimento indireto.
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Tetrodo de feixe (Beam Power Tube) |
| Aplicação típica | Saída horizontal / amplificador de potência |
| Envoltório | Vidro, base octal |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 17 V |
| Corrente de aquecimento (If) | 0,45 A |
| Dissipação máxima da placa | 12 W |
| Dissipação máxima da tela | 2,5 W |
| Tensão máxima da placa | 750 V |
| Tensão máxima da tela (G2) | 200 V contínuos / 450 V de pico |
| Tensão negativa máxima da grade (G1) | –200 V |
| Corrente de placa média | 90 mA (típico) |
| Corrente de pico da placa | 350 mA |
| Base | Octal (B8G) |
| Peso aproximado | 22 g |
⚡ Dados Elétricos Típicos (Classe A1 – Áudio)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 250 V |
| Tensão de grade (Vg1) | –14 V |
| Corrente de placa (Ia) | 54 mA |
| Corrente de tela (Ig2) | 5,5 mA |
| Potência de saída (máx.) | 6 W |
| Distorsão harmônica (aprox.) | 8 % |
| Transcondutância (gm) | 7.500 µmho |
| Resistência interna (ri) | 32 kΩ |
⚡ Dados de Operação – Saída Horizontal (TV)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (pico) | 5.000 V |
| Corrente de pico de placa | 350 mA |
| Tensão de tela (pico) | 450 V |
| Tensão de grade (instantânea) | até –180 V |
| Dissipação média da placa | 11 W |
| Corrente de feixe (média) | 70 mA |
| Frequência de operação típica | 15,7 kHz |

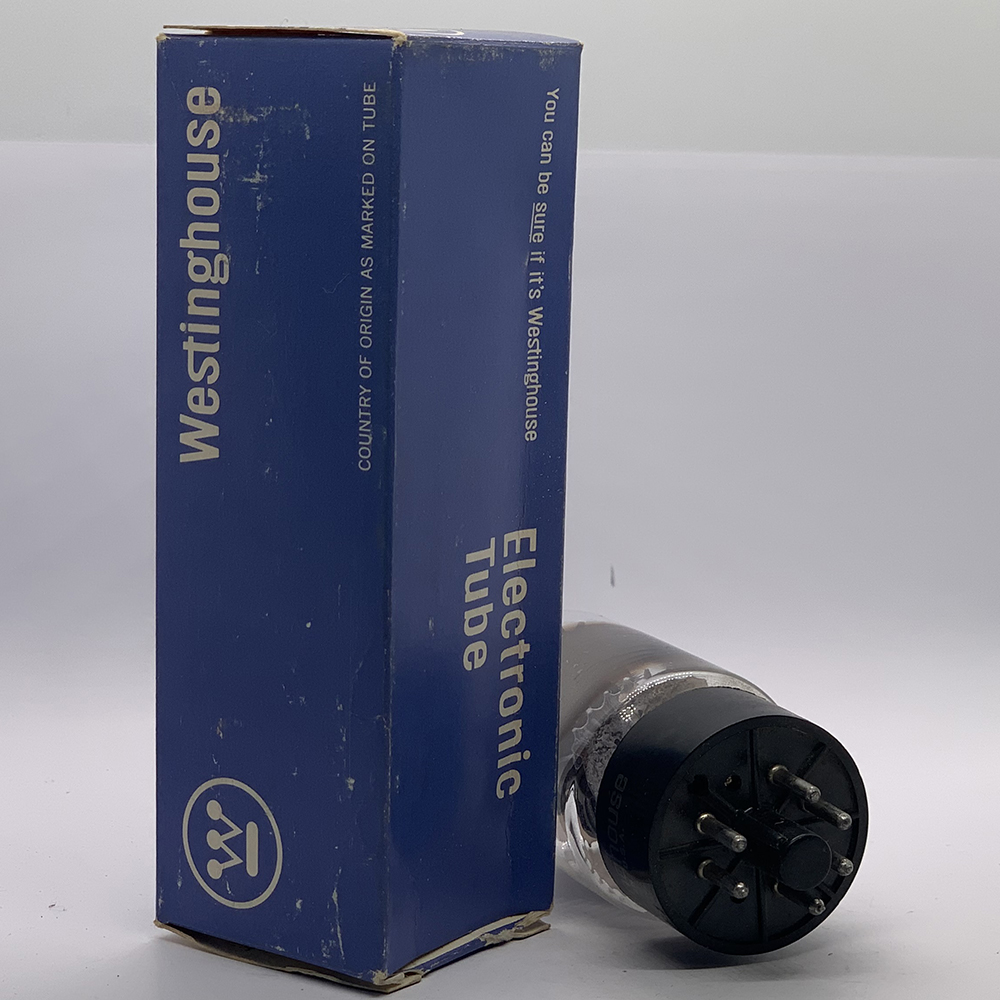

🔌 Pinagem – Base Octal (B8G)
| Pino | Conexão |
|---|---|
| 1 | Sem conexão |
| 2 | Filamento |
| 3 | Placa |
| 4 | G2 (Grade de tela) |
| 5 | G1 (Grade de controle) |
| 6 | Cátodo + Feixe direcionador |
| 7 | Filamento |
| 8 | Sem conexão |
Nota: O filamento é alimentado entre os pinos 2 e 7.
A grade de controle (pino 5) deve receber polarização negativa ajustável para controlar a corrente de placa.
🧠 Aplicações Típicas
-
Saída horizontal de deflexão em televisores preto e branco.
-
Amplificadores de áudio classe AB ou classe A, com som limpo e grave poderoso.
-
Moduladores AM / RF, especialmente em transmissores de baixa potência.
-
Fontes de alta tensão em equipamentos de teste ou conversores valvulados.
🔁 Equivalentes e Substituições
| Modelo | Diferença |
|---|---|
| 6DQ6 | Mesma estrutura, filamento de 6,3 V |
| 12DQ6 | Versão com filamento de 12,6 V |
| 17DQ6A | Versão aprimorada, maior tensão de grade e resistência ao arco |
| 17DQ6B | Versão final reforçada, mais durável |
| 25DQ6 | Equivalente com 25 V de filamento |
| EL36 / 6CM5 | Similar em desempenho, não equivalente direto (base diferente) |
⚠️ Cuidados de Operação
-
A válvula opera com tensões elevadas, superiores a 5 kV em picos — requer isolamento e layout cuidadoso.
-
Evite ligar a válvula sem carga de flyback ou transformador de saída.
-
Sempre use resistor limitador de grade (G2) e resistor de screen stopper (~1 kΩ) para estabilidade.
-
Garantir bom fluxo de ar e dissipação térmica adequada no chassi.
📈 Curvas Características (descrição)
-
Curva de Ia vs. Va: linear até 200 V; saturação suave até 750 V.
-
Curva de Ia vs. Vg1: decresce exponencialmente; corte próximo de –20 V a –25 V.
-
Curva de transferência G1–Placa: comportamento típico de tetrodo de feixe, com zona de saturação bem definida e baixa distorção.
🧾 Observações Históricas
A série DQ6 (6DQ6, 12DQ6, 17DQ6) foi uma das mais populares entre RCA, Sylvania, GE e Tung-Sol nos anos 50 e 60.
Seu uso em televisores RCA e Philco consolidou a 17DQ6 como válvula padrão de deflexão horizontal, sendo posteriormente adotada em equipamentos de áudio “DIY” devido à sua sonoridade e potência.
Hoje é muito utilizada por construtores de amplificadores valvulados artesanais e restauradores de televisores vintage.
