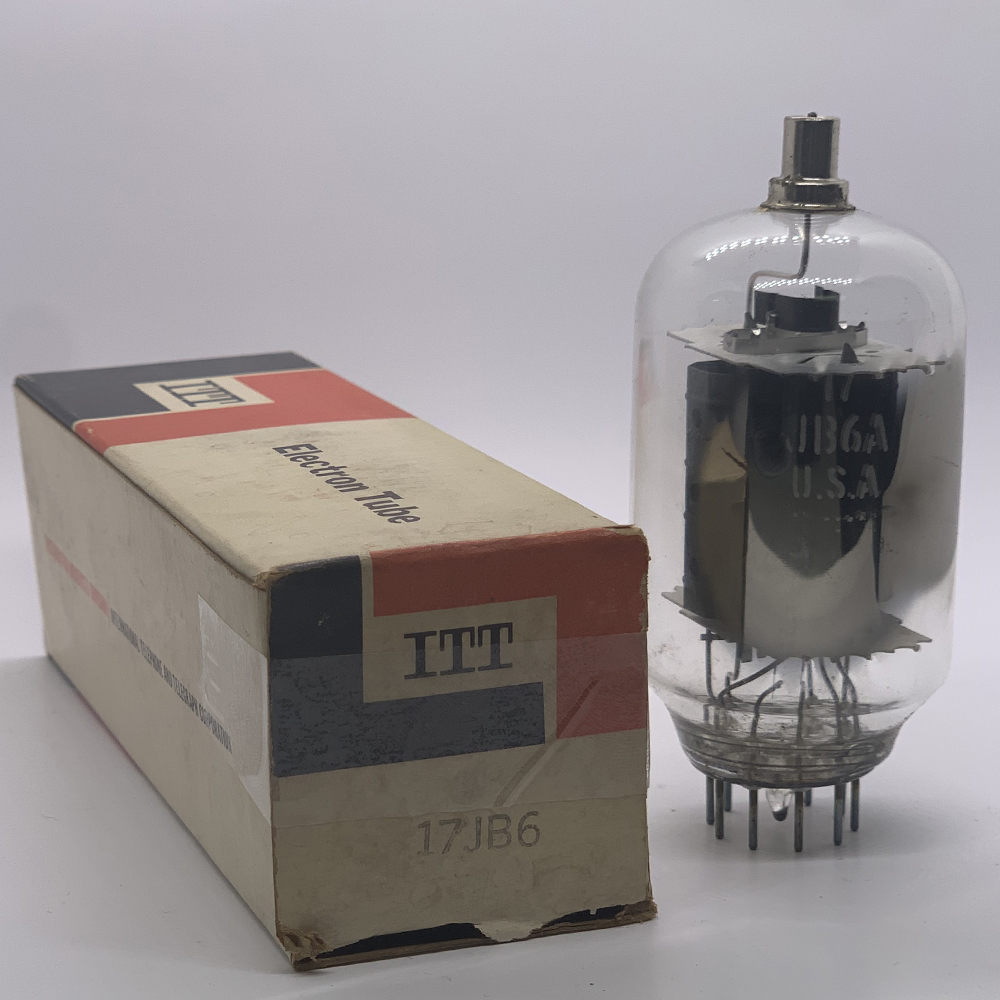

VÁLVULA 17JB6 – FICHA TÉCNICA COMPLETA
Introdução
A 17JB6 é uma válvula tetrodo de feixe dirigido (beam power tetrode) projetada para uso em etapas de deflexão horizontal (linha) de televisores coloridos e também em amplificadores lineares de RF e moduladores de potência.
Faz parte da família das válvulas de alta dissipação derivadas da 6JE6 / 6LQ6, diferenciando-se pela tensão de filamento de 17 volts, adequada para séries de aquecimento em televisores sem transformador (AC/DC).
A 17JB6 oferece alta dissipação de placa (até 30 W), excelente capacidade de corrente, e robustez estrutural, sendo equivalente funcional às válvulas 6JB6, 6JM6 e 6KD6 em diversas aplicações de deflexão e RF.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Tetrodo de feixe dirigido (beam power) |
| Base | Duplo Novar (12 pinos grandes) |
| Tensão de aquecimento (filamento) | 17 V |
| Corrente de aquecimento | 0,6 A |
| Tensão máxima de placa (anodo) | 750 V |
| Tensão máxima de tela (G₂) | 200 V |
| Corrente de placa (média) | 250 mA |
| Corrente de pico de placa | 1,0 A |
| Corrente de tela (G₂) típica | 35 mA |
| Dissipação máxima de placa | 30 W |
| Dissipação máxima de tela | 5 W |
| Transcondutância (Gm) | 5.500 µmhos |
| Tensão de grade de controle (G₁) típica | –40 V |
| Potência de saída (Classe AB₁, push-pull) | até 55 W |
| Tipo de aquecimento | Indireto |

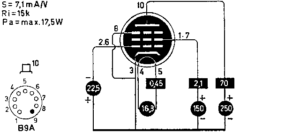

Pinagem – Base Duplo Novar (12 pinos)
| Pino | Função |
|---|---|
| 1 | Grade de controle (G₁) |
| 2 | Cátodo (K) |
| 3 | Filamento (H) |
| 4 | Filamento (H) |
| 5 | Grade de tela (G₂) |
| 6 | Feixe direcionado (G₃) |
| 7 | Ligação interna (G₂) |
| 8 | Filamento (H) |
| 9 | Filamento (H) |
| 10 | Cátodo (K) – ligação interna |
| 11 | Grade de controle (G₁) – ligação interna |
| 12 | NC (sem conexão) |
| Topo (cap) | Placa (Anodo) |
O anodo (placa) é conectado ao terminal superior (top cap), projetado para suportar tensões de até 8 kV de pico em operação de deflexão horizontal.
Aplicações
-
Etapas de deflexão horizontal em televisores coloridos e monitores CRT.
-
Amplificadores lineares de RF (faixas HF e VHF).
-
Amplificadores de áudio de alta potência (Classe AB₁ / AB₂).
-
Moduladores lineares e transmissores experimentais.
-
Substituição funcional das válvulas 6JB6, 6JM6, 6JE6, 6LQ6 e 6KD6, com ajuste de filamento.
-
Ideal para restauração de televisores valvulados e projetos de potência de RF vintage.
Notas Técnicas
-
O filamento de 17 V / 0,6 A permite uso em séries de válvulas de linha (sem transformador de força).
-
O design interno com feixe dirigido reduz a emissão secundária e melhora a eficiência energética.
-
Deve ser operada com boa ventilação e, em aplicações contínuas, recomenda-se refrigeração forçada.
-
O terminal superior da placa deve ser isolado contra descargas elétricas (arcos).
-
Para prolongar a vida útil, recomenda-se resistência limitadora na grade de tela (G₂) e filtro RC na alimentação de placa.
Resumo
A 17JB6 é uma válvula de potência média-alta, altamente confiável e com desempenho estável em aplicações de deflexão e amplificação.
Apresenta baixa resistência interna, alta capacidade de corrente e excelente linearidade, sendo amplamente utilizada em televisores coloridos e transmissores de RF.
É considerada uma versão de filamento em série da 6JB6, com as mesmas características elétricas e estruturais.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 6JB6 | Filamento 6,3 V / 1,2 A (idêntica eletricamente) |
| 6JM6 | Mesmo envelope, diferenças de potência de tela |
| 6JE6C | Maior corrente de placa, top cap idêntico |
| 6LQ6 | Potência e estrutura semelhantes |
| 17JG6 | Variante de mesma série de 17 V |
| 17JN6 | Similar, pequenas variações de Gm |
| 20LF6 | Versão de 20 V e 40 W de dissipação de placa |
Conclusão
A 17JB6 é uma válvula tetrodo de feixe dirigido confiável, durável e eficiente, ideal para deflexão horizontal e amplificação de potência em sistemas valvulados.
Combina desempenho robusto, linearidade e estabilidade térmica, com construção interna reforçada para suportar picos de corrente e tensão típicos de televisores de grande porte.
Versátil e de fácil substituição, a 17JB6 permanece como uma das melhores opções de sua classe para restaurações e projetos de alta tensão.
