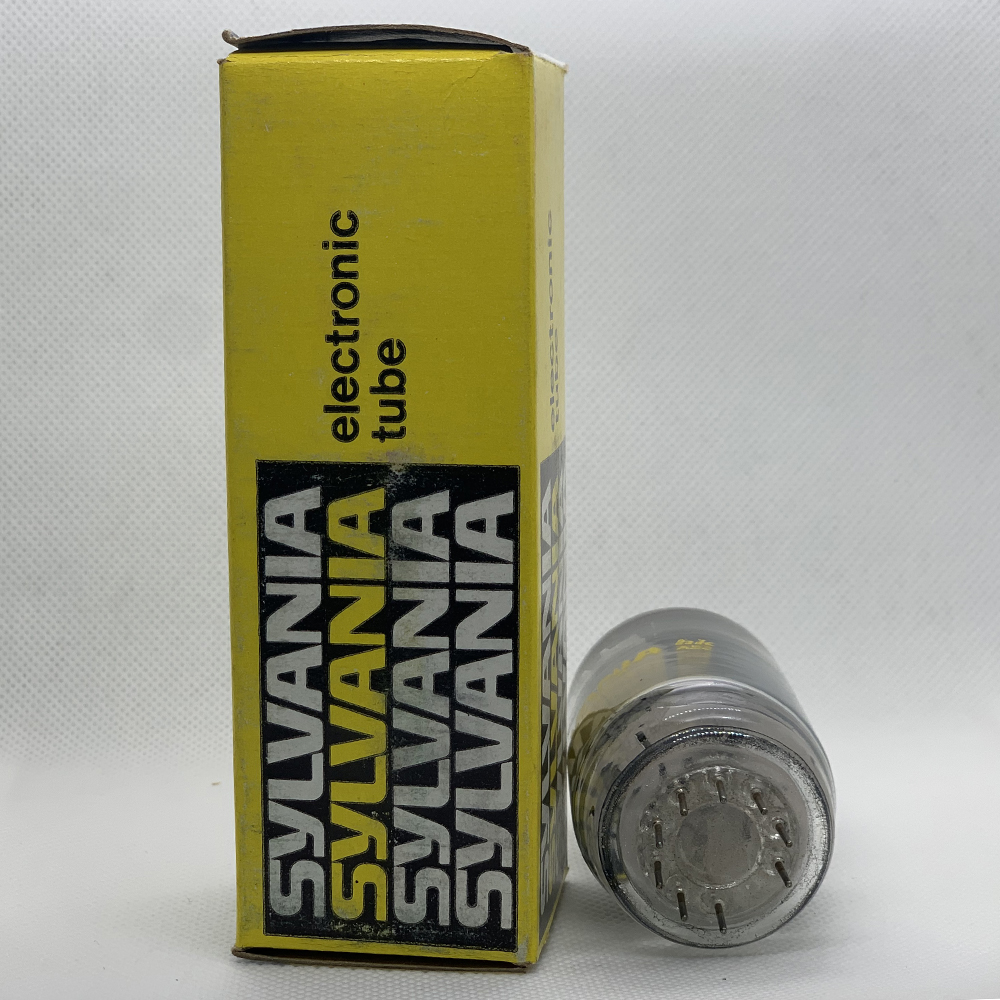

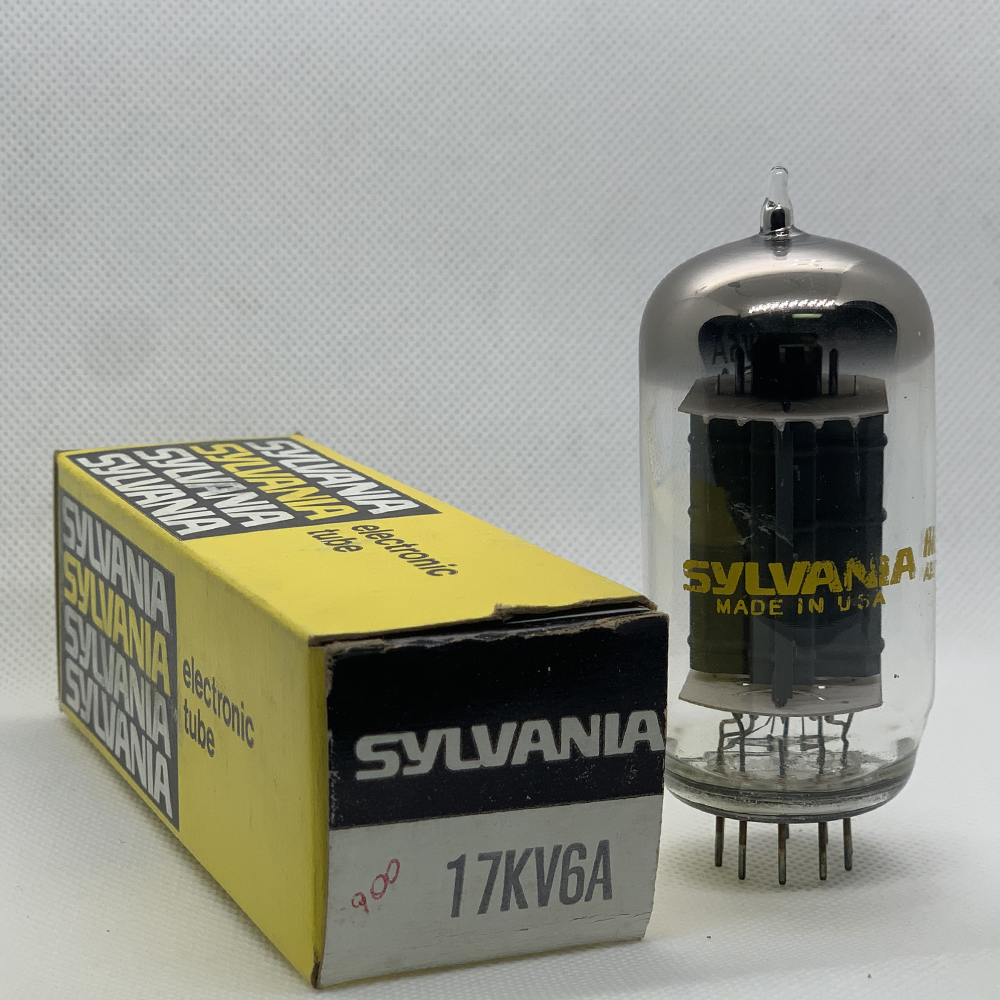

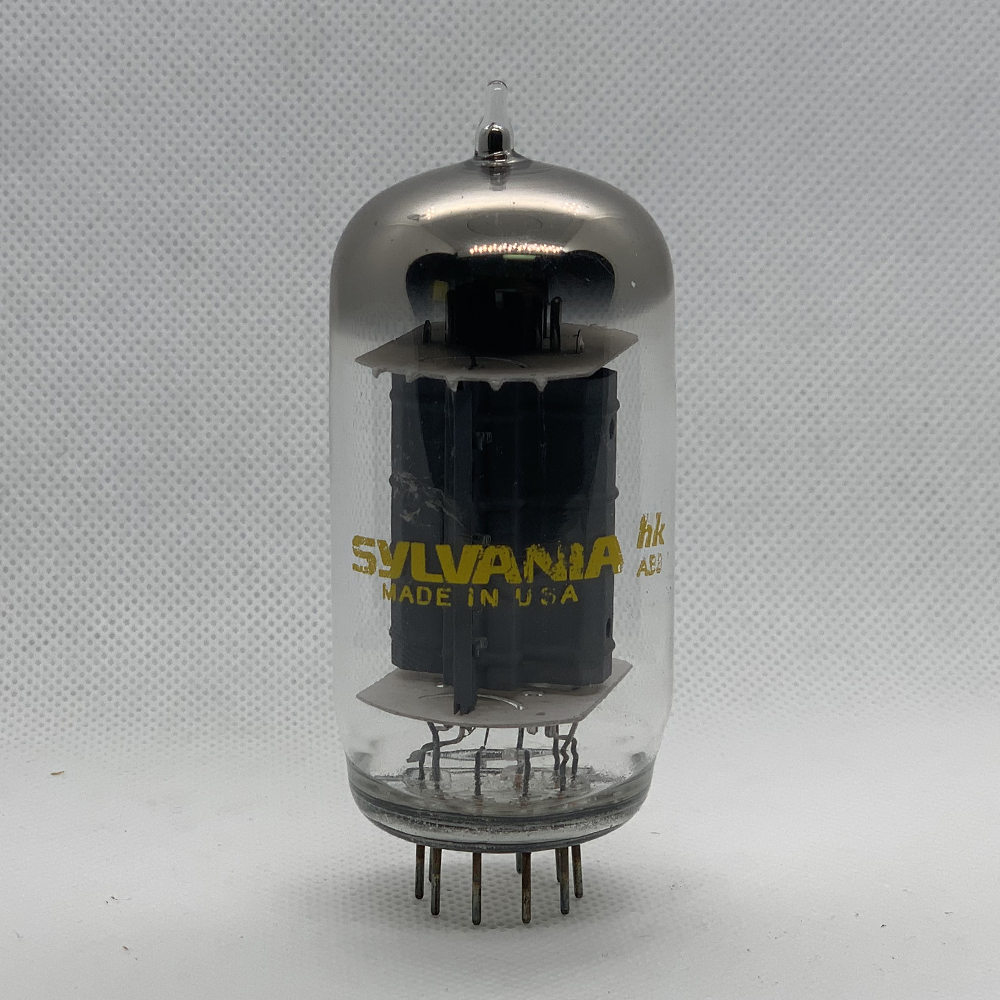

Válvula 17KV6A

🧩 Ficha Técnica – Válvula 17KV6A

📘 Introdução

A 17KV6A é uma tetrodo de feixe de potência (beam power tetrode) de alta dissipação, projetada para atuar como válvula de saída horizontal (deflexão de linha) em televisores com deflexão de 110°, e também utilizada em circuitos de fontes de alta tensão (flyback).

Ela é parte da família de válvulas KV6, que inclui versões com diferentes tensões de filamento (6KV6A, 12KV6A, 17KV6A e 25KV6A).
A letra “A” indica uma versão aprimorada com melhor isolamento térmico e resistência a arco elétrico, em relação à versão original 17KV6.

Com capacidade de suportar tensões de placa acima de 7.000 V de pico e correntes superiores a 1 A, a 17KV6A tornou-se uma das válvulas mais confiáveis e potentes da sua categoria, especialmente valorizada em projetos de áudio de alta potência e restaurações de televisores vintage.

---

⚙️ Estrutura Interna

• Tipo: Tetrodo de feixe direcionado (Beam Power Tube)

• Função: Saída horizontal / amplificador de potência

• Elementos: Placa, Grade de Controle (G1), Grade de Tela (G2), Cátodo e Feixes Direcionadores

• Aquecimento indireto

• Envoltório de vidro Compactron (12 pinos – base B12C)

• Estrutura de placa de alta massa térmica com dissipação otimizada

---

⚙️ Características Gerais

---

⚡ Dados de Operação – Classe A (Áudio)

---

⚡ Dados de Operação – Deflexão Horizontal (TV)

---

🔌 Pinagem – Base Compactron B12C

Nota: Filamento entre pinos 7 e 8.
O cátodo e os feixes direcionadores são interligados internamente.

---

🧠 Aplicações Típicas

• Saída horizontal em televisores e monitores CRT.

• Amplificadores de áudio de alta potência, alcançando até 25 W por par push-pull.

• Fontes de alta tensão (flyback converters).

• Osciladores e moduladores de RF de média potência.

• Projetos Hi-Fi artesanais e amplificadores de guitarra valvulados (com sonoridade próxima a EL509 / PL519).

---

🔁 Equivalentes e Substituições

---

⚠️ Cuidados de Operação

• Trabalha com altas tensões (> 7 kV) — utilizar soquete cerâmico e isolamento adequado.

• Nunca operar sem carga (sem flyback ou transformador de saída).

• Usar resistores de grade (“grid stoppers”):

  • G1 → 4,7 kΩ

  • G2 → 1 kΩ

• Garantir boa ventilação; dissipação térmica elevada (até 20 W).

• Esperar 20 s de aquecimento antes de aplicar alta tensão.

---

📈 Curvas Características (descrição)

• Ia × Va (G2 constante): linear até 350 V; saturação progressiva acima de 500 V.

• Ia × Vg1: corte em torno de –22 V; faixa útil entre –10 V e –18 V.

• Curva de pico: suporta pulsos até 1,2 A sem arco interno.

---

🧾 Observações Históricas

A 17KV6A foi introduzida por RCA, Sylvania e GE em meados da década de 1960, sucedendo as séries 17JN6 e 17GE5, com melhorias em isolamento interno, resistência térmica e vida útil.
Seu invólucro Compactron tornou-se padrão em televisores americanos de grande tela e monitores industriais.

Posteriormente, a válvula ganhou notoriedade no meio de áudio e instrumentação, por entregar alta potência, som encorpado e excelente estabilidade — qualidades semelhantes às europeias PL519/EL509, porém a custo reduzido.
Atualmente, é muito utilizada por restauradores de equipamentos vintage e construtores de amplificadores valvulados Hi-Fi e guitarra, pela sua resposta suave e potência excepcional.

DATASHEET VALVULA 17KV6A
