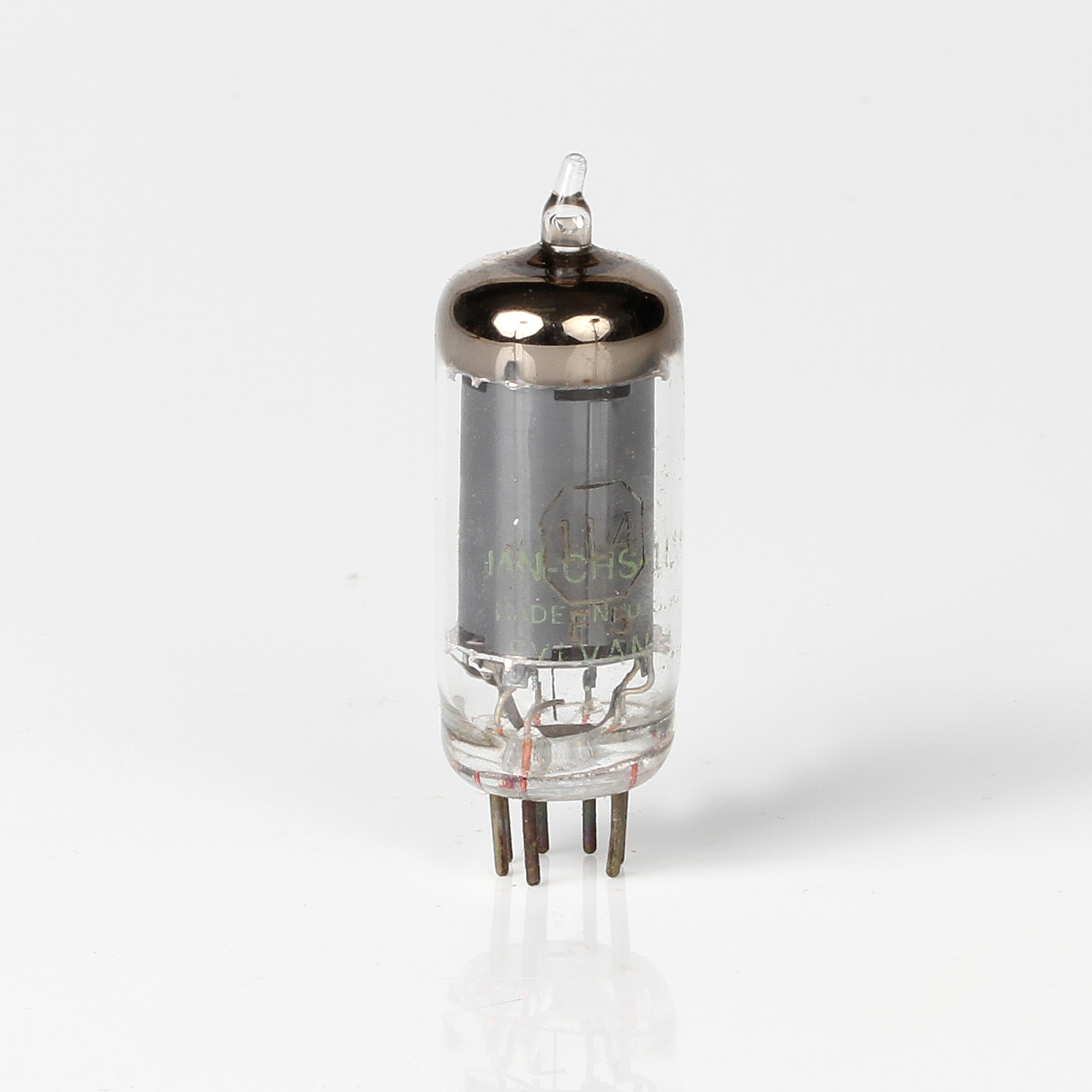

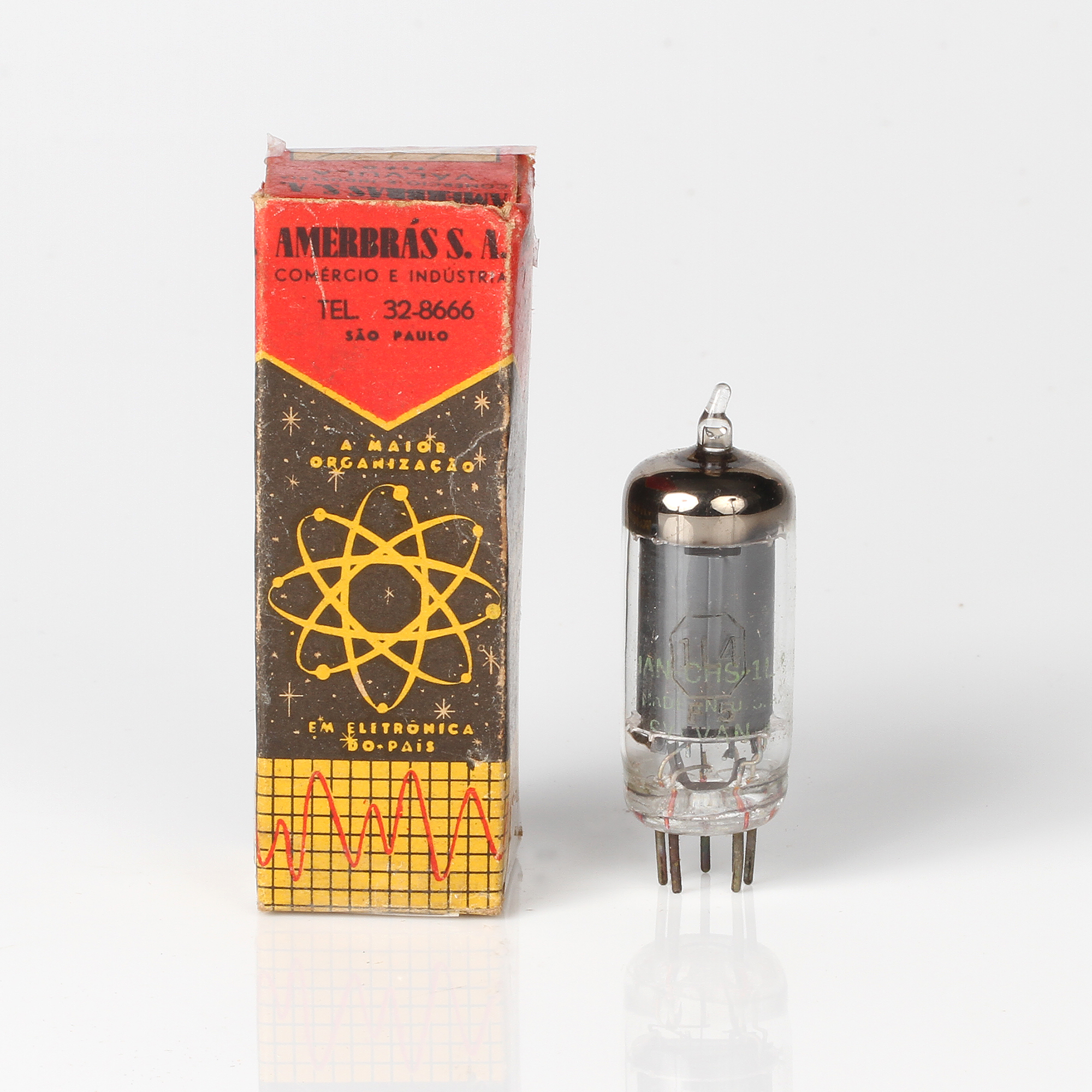

Válvula 1L4 – SYLVANIA

IL4

ea TUNG-SOL TON
AMPLIFICADOR DE RF PENTODO
TIPO MINIATURA
FILAMENTO REVESTIDO
FILAMENTO
1,4 VOLTS 0,05 AMPERE
DC
QUALQUER POSIÇÃO DE MONTAGEM
VISÃO INFERIOR DA LÂMPADA DE VIDRO
BASE DE BOTÃO MINIATURA DE 7 PINOS
O 1L4U É UM PENTODO DE RF DO TIPO MINIATURA COM UMA CARACTERÍSTICA DE CORTE ACENTUADO. RECOMENDADO PARA USO ONDE UM PENTODO DE CORTE ACENTUADO É NECESSÁRIO EM RECEPTORES COMPACTOS, LEVES E PORTÁTEIS. A VÁLVULA É, PORTANTO, DE INTERESSE EM RECEPTORES FM E EM OUTROS CIRCUITOS QUE NÃO REQUEREM AVC. O 1L4 APRESENTA BLINDAGEM INTERNA, O QUE ELIMINA A NECESSIDADE DE UMA BLINDAGEM EXTERNA PARA A LÂMPADA, MAS UM SOQUETE COM BLINDAGEM É ESSENCIAL SE A MÍNIMA CAPACITÂNCIA GRADE-PLACA DEVE SER OBTIDA.

CAPACITÂNCIAS DIRETAS ENTRE ELETRODOS
SEM BLINDAGEM EXTERNA
GRADE PARA PLACA (G1 PARA P) MÁX. 0,008 µµF
ENTRADA G4 PARA (F + G3 + 1,8.) 3,6 µµF
SAÍDA: P PARA (F + G3 + 1,8.) 7,5 µµF

CLASSIFICAÇÕES
INTERPRETADO DE ACORDO COM O PADRÃO RMA Nº-210
TENSÃO DO FILAMENTO 1,4 VOLTS
TENSÃO MÁXIMA DA PLACA 110 VOLTS
TENSÃO MÁXIMA DA GRADE 2 9 VOLTS
TENSÃO MÁXIMA DE SUPRIMENTO DA GRADE 3 110 VOLTS
TENSÃO MÍNIMA DA GRADE 4 [0] VOLTS
CORRENTE MÁXIMA TOTAL DO CÁTODO 6,5 mA

CONDIÇÕES DE OPERAÇÃO E CARACTERÍSTICAS TÍPICAS
CLASSE A; AMPLIFICADOR
TENSÃO DO FILAMENTO 1,4 1,4 VOLTS
CORRENTE DO FILAMENTO 0,05 0,05 AMP
TENSÃO DA PLACA 90 VOLTS
TENSÃO DA GRADE 2 57,5 90 VOLTS
TENSÃO DA GRADE 4 [é] 0 VOLTS
CORRENTE DA PLACA 2,9 4,5 mA
CORRENTE DA GRADE 2 1,2 2,0 mA
RESISTÊNCIA DA PLACA (APROX.) 0,6 0,35 MEGAOHM
TRANSCONDUCÂNCIA 925 1025 µMHOS
TENSÃO DA GRADE 4 PARA CORRENTE DA PLACA
40 µA [a] -B VOLTS
SEMELHANTE PARA REFERÊNCIA: Características semelhantes ao 1L5 e
= D INDICA UMA MUDANÇA OU ADIÇÃO.
