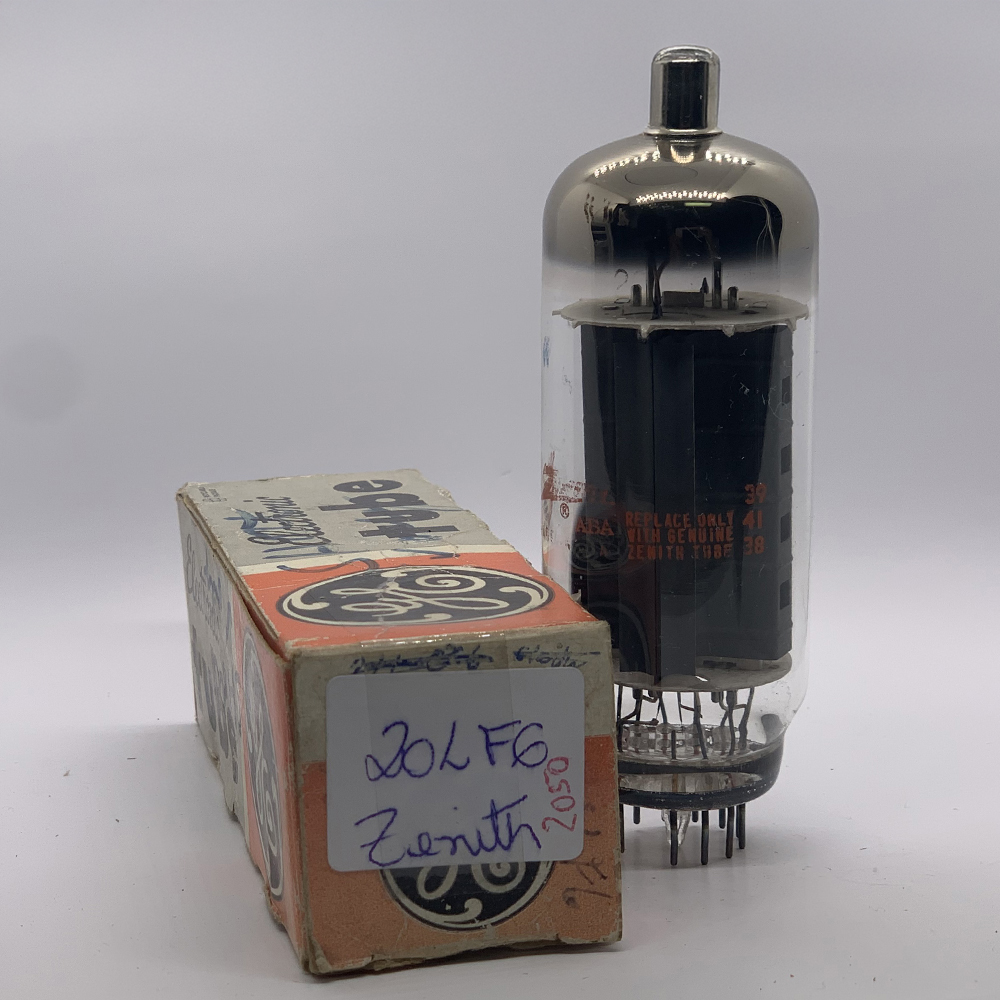

VÁLVULA 20LF6 – FICHA TÉCNICA COMPLETA
Introdução
A 20LF6 é uma válvula tetrodo de feixe dirigido (beam power tetrode) de alta potência, projetada para uso em etapas de deflexão horizontal (linha) de televisores coloridos e em amplificadores lineares de RF.
Ela combina alta dissipação de placa (40 W), baixa resistência interna e excelente estabilidade térmica, tornando-se uma das válvulas mais robustas da família derivada da famosa 6JE6 / 6LQ6.
Com filamento de 20 V e corrente de 0,9 A, foi criada para operar em séries de aquecimento sem transformador, muito usada em televisores de linha AC/DC.
A 20LF6 mantém compatibilidade elétrica com as versões 6LF6, 17LF6 e 24LF6, diferindo apenas na tensão de aquecimento.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Tetrodo de feixe dirigido (beam power tetrode) |
| Base | Duplo Novar (12 pinos grandes) |
| Tensão de aquecimento (filamento) | 20 V |
| Corrente de aquecimento | 0,9 A |
| Tensão máxima de placa (anodo) | 900 V |
| Tensão máxima de tela (G₂) | 200 V |
| Corrente de placa (média) | 275 mA |
| Corrente de pico de placa | 1,0 A |
| Corrente de tela (G₂) típica | 35 mA |
| Dissipação máxima da placa | 40 W |
| Dissipação máxima da tela | 6 W |
| Transcondutância (Gm) | 6.500 µmhos |
| Tensão de grade de controle (G₁) típica | –38 V |
| Potência de saída (classe AB₁, push-pull) | até 65 W |
| Tipo de aquecimento | Indireto |
Pinagem – Base Duplo Novar (12 pinos)
| Pino | Função |
|---|---|
| 1 | G₁ (Grade de controle) |
| 2 | K (Cátodo) |
| 3 | H (Filamento) |
| 4 | H (Filamento) |
| 5 | G₂ (Grade de tela) |
| 6 | G₃ (Feixe direcionado) |
| 7 | Ligação interna (G₂) |
| 8 | H (Filamento) |
| 9 | H (Filamento) |
| 10 | K (Cátodo, ligação interna) |
| 11 | G₁ (Grade de controle, ligação interna) |
| 12 | NC (Sem conexão) |
| Topo (Cap) | Placa (Anodo) |
O anodo (placa) é conectado ao terminal superior tipo Top Cap, projetado para suportar tensões elevadas (até 9 kV de pico em deflexão).
Aplicações
-
Circuitos de deflexão horizontal em televisores coloridos e monitores CRT.
-
Amplificadores lineares de RF, especialmente na faixa de HF e VHF.
-
Amplificadores de áudio de alta potência (Classe AB₁ ou AB₂).
-
Moduladores lineares e transmissores experimentais.
-
Substituição direta em circuitos que utilizam 6LF6, 17LF6 ou 24LF6 (com ajuste da tensão de filamento).
-
Projetos de restauração de televisores valvulados e equipamentos vintage de transmissão.
Notas Técnicas
-
A 20LF6 possui estrutura de grade e feixe reforçada, suportando picos elevados de corrente sem instabilidade.
-
Requer ventilação forçada em operação contínua acima de 25 W de dissipação.
-
Recomenda-se o uso de resistores limitadores de tela (G₂) e protetores de grade (G₁) para prolongar a vida útil.
-
O terminal de anodo (top cap) deve ser isolado e protegido contra descargas (até 9 kV de pico).
-
O comportamento térmico é estável mesmo em operação intermitente de deflexão.
Resumo
A 20LF6 é uma válvula de alta potência, resposta rápida e grande robustez, ideal para deflexão horizontal, RF linear e áudio de potência.
Projetada para suportar tensões e correntes elevadas, apresenta excelente eficiência e baixa distorção, além de alta durabilidade estrutural.
Sua versatilidade e compatibilidade a tornam uma das válvulas mais valorizadas entre os modelos de feixe dirigido.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 6LF6 | Filamento 6,3 V / 2,85 A |
| 17LF6 | Filamento 17 V / 0,9 A |
| 24LF6 | Filamento 24 V / 0,6 A |
| 36MC6 | Mesma família, menor dissipação (33 W) |
| 6JE6C | Parâmetros semelhantes, menor tensão de placa máx. |
| 6KD6 | Idêntica em estrutura, diferença apenas no filamento |
Conclusão
A 20LF6 é uma das válvulas mais robustas e eficientes da série LF, concebida para aplicações de alta tensão e potência contínua.
Oferece excelente desempenho em televisores, amplificadores e transmissores, com grande tolerância a sobrecargas e estabilidade térmica superior.
É amplamente reconhecida como uma versão de 20 V da 6LF6, mantendo todas as qualidades elétricas e estruturais, sendo ideal para restauração, substituição e projetos de alta performance.
