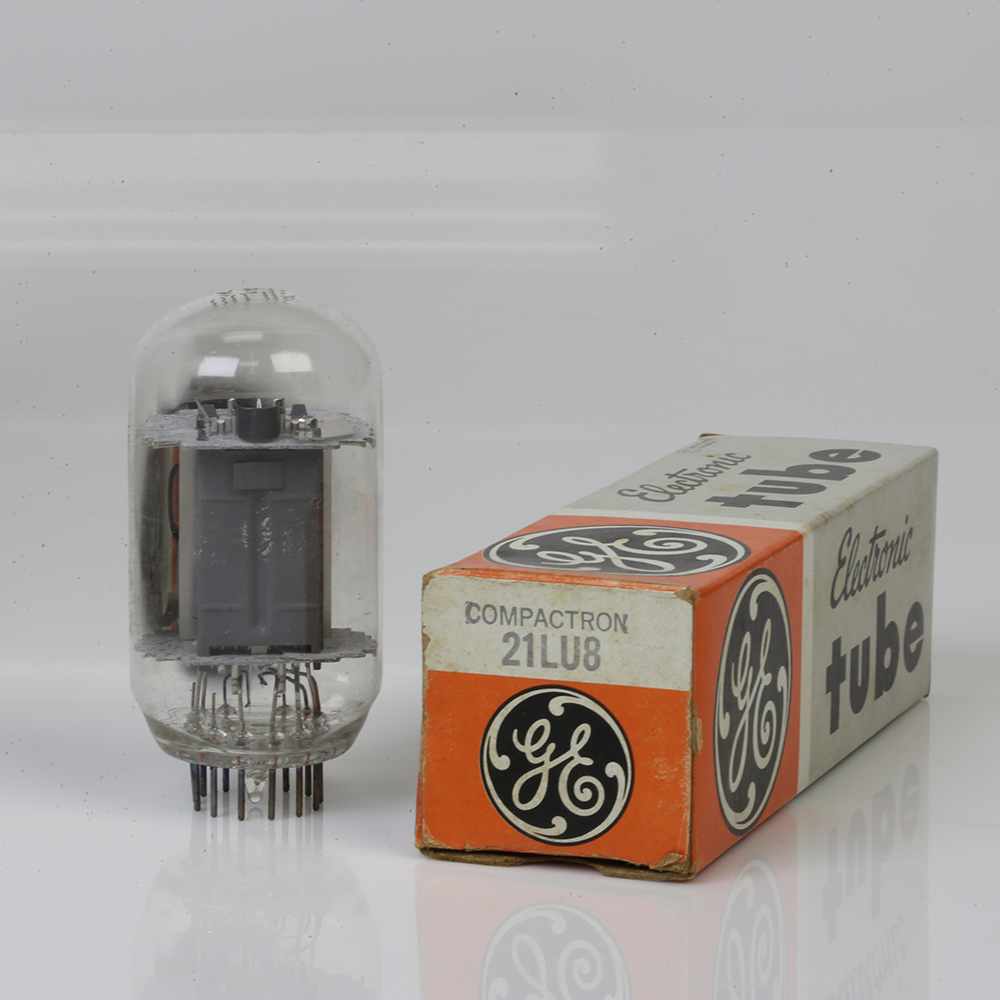

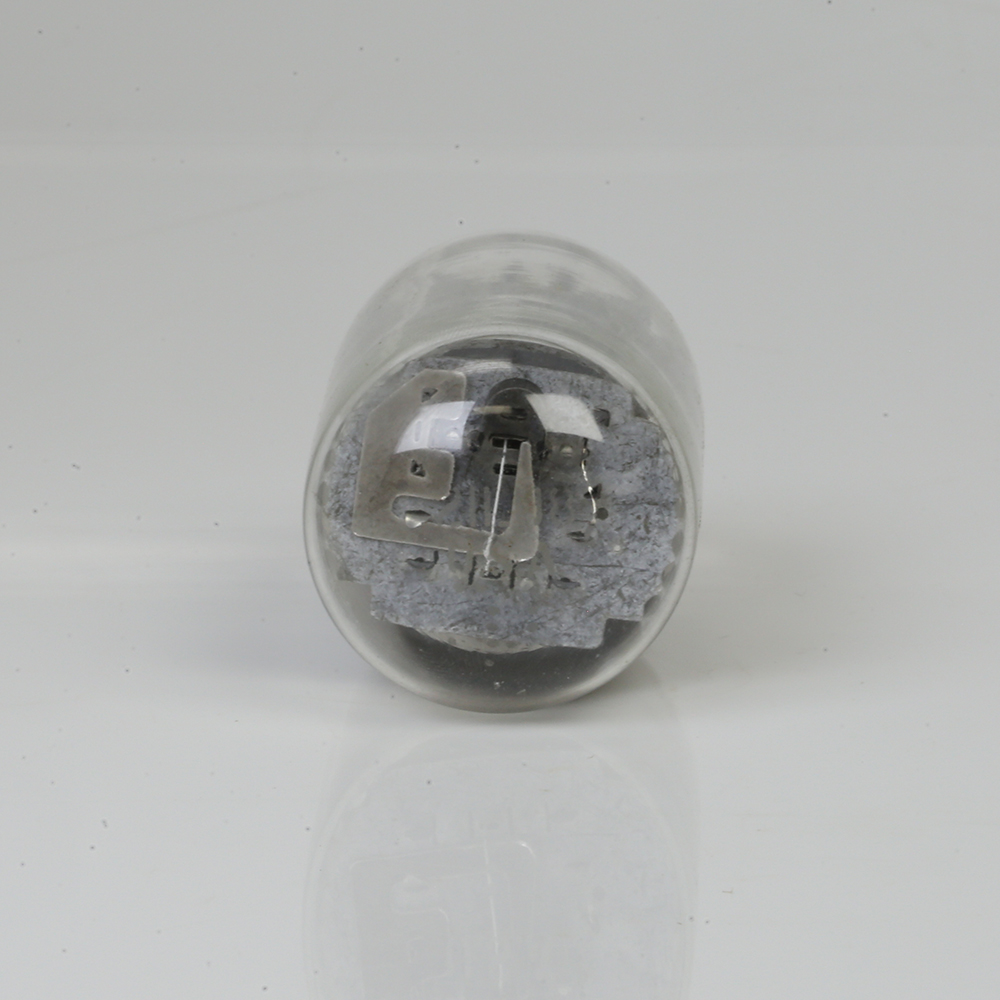

Valvula 21LU8 General Eletric

A A válvula 21LU8, fabricada pela General Electric (GE), é um tubo eletrônico do tipo Compactron que combina um triodo de alto ganho e um pentodo de feixe no mesmo envelope. Projetada originalmente para atuar como oscilador e amplificador de deflexão vertical em televisores coloridos, também é valorizada por entusiastas de áudio e projetos DIY devido à sua versatilidade., fabricada pela General Electric (GE), é um tubo eletrônico do tipo Compactron que combina um triodo de alto ganho e um pentodo de feixe no mesmo envelope. Projetada originalmente para atuar como oscilador e amplificador de deflexão vertical em televisores coloridos, também é valorizada por entusiastas de áudio e projetos DIY devido à sua versatilidade.

---

📄 Ficha Técnica – 21LU8 (GE)

• Tipo: Triodo + Pentodo de Feixe (Beam Power Pentode)

• Base: Duodecar (12 pinos, B12C)

• Tensão de aquecimento: 21 V

• Corrente de aquecimento: 450 mA

• Tensão máxima da placa (triodo): 400 V

• Dissipação máxima da placa (triodo): 2,5 W

• Tensão máxima da placa (pentodo): 400 V

• Dissipação máxima da placa (pentodo): 14 W

• Tensão máxima da tela (pentodo): 300 V

• Dissipação máxima da tela (pentodo): 2,75 W

---

🔧 Aplicações Comuns

• Televisores antigos: Oscilador e amplificador de deflexão vertical.

• Equipamentos de áudio: Amplificadores valvulados e projetos DIY.

• Projetos eletrônicos: Circuitos que requerem triodo e pentodo em um único tubo.

Saiba onde você pode utilizar esta válvula:

✅ APLICAÇÕES EFETIVAS DA VÁLVULA 21LU8

---

📺 1. Televisores Antigos (TVs)

• Função original da válvula.

• Usada como:

  • Oscilador vertical

  • Amplificador de deflexão vertical

• Essencial no circuito de varredura vertical (em tubos CRT).

---

🎙️ 2. Amplificadores de Áudio Valvulados (Hi-Fi e DIY)

• Muito utilizada por entusiastas de áudio e montagens caseiras.

• O triodo serve como pré-amplificador ou fase inversora.

• O pentodo atua como etapa de potência (até 12–14W).

• Ideal para pequenos amplificadores single-ended ou push-pull.

---

📻 3. Rádios (especialmente modelos híbridos ou com Compactrons)

• Pode ser adaptada para:

  • Etapas de pré-amplificação

  • Controle de volume

  • Etapas finais de áudio

• Em projetos de rádio valvulado de bancada, é útil pela dupla função.

---

🧪 4. Projetos Educacionais ou Experimentais

• Por ter dois sistemas (triodo + pentodo) no mesmo tubo, reduz custo e espaço.

• Muito utilizada por estudantes, hobbystas e em laboratórios.

---

🛠️ 5. Fontes Geradoras de Sinais ou Osciladores

• O triodo pode operar como oscilador RC ou oscilador Hartley.

• O pentodo amplifica o sinal gerado ou comuta circuitos.

---

📈 6. Modificações e Substituições

• Pode substituir válvulas semelhantes (como 10GV8 ou 17LU8), com ajustes de tensão.

• Muito usada em restauração de TVs e equipamentos vintage.

---

⚙️ Vantagens

• Dois componentes em um só tubo (menos soquetes, menor custo).

• Compactron → ideal para equipamentos com pouco espaço.

• Excelente para pequenos projetos valvulados compactos.
