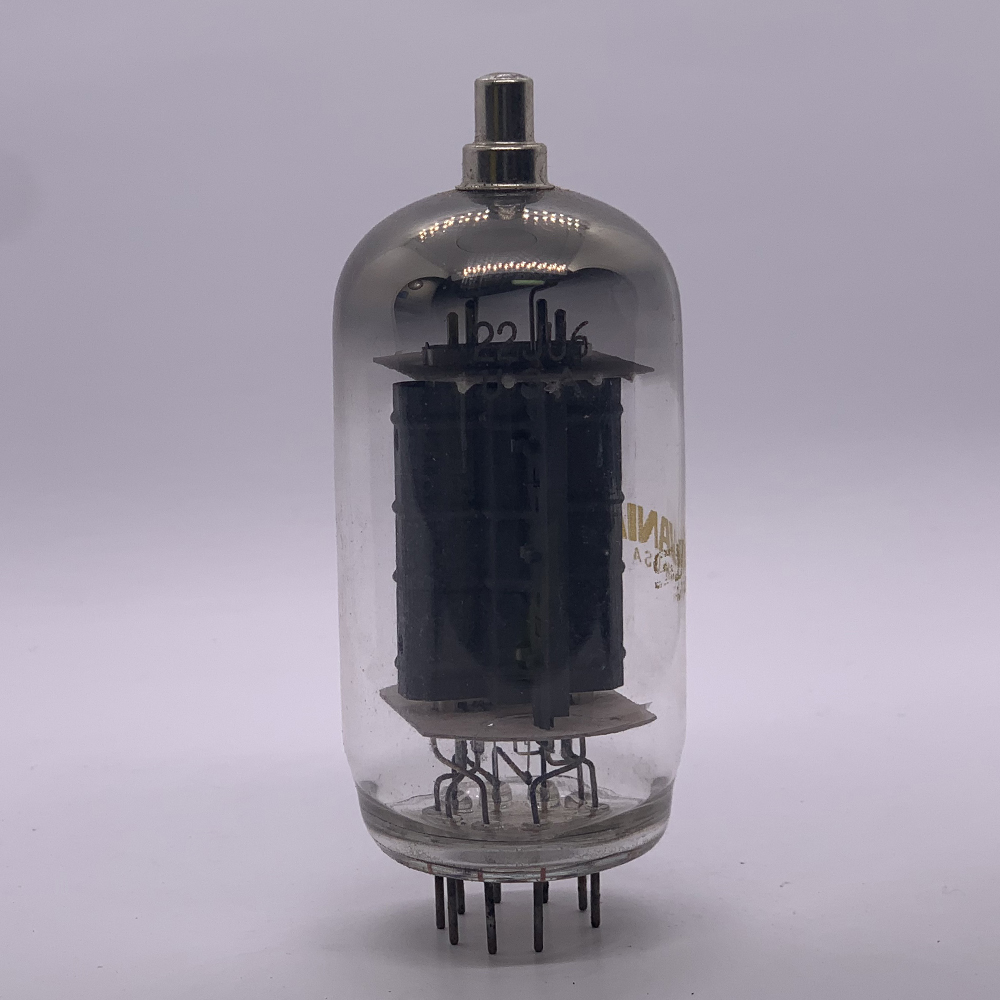

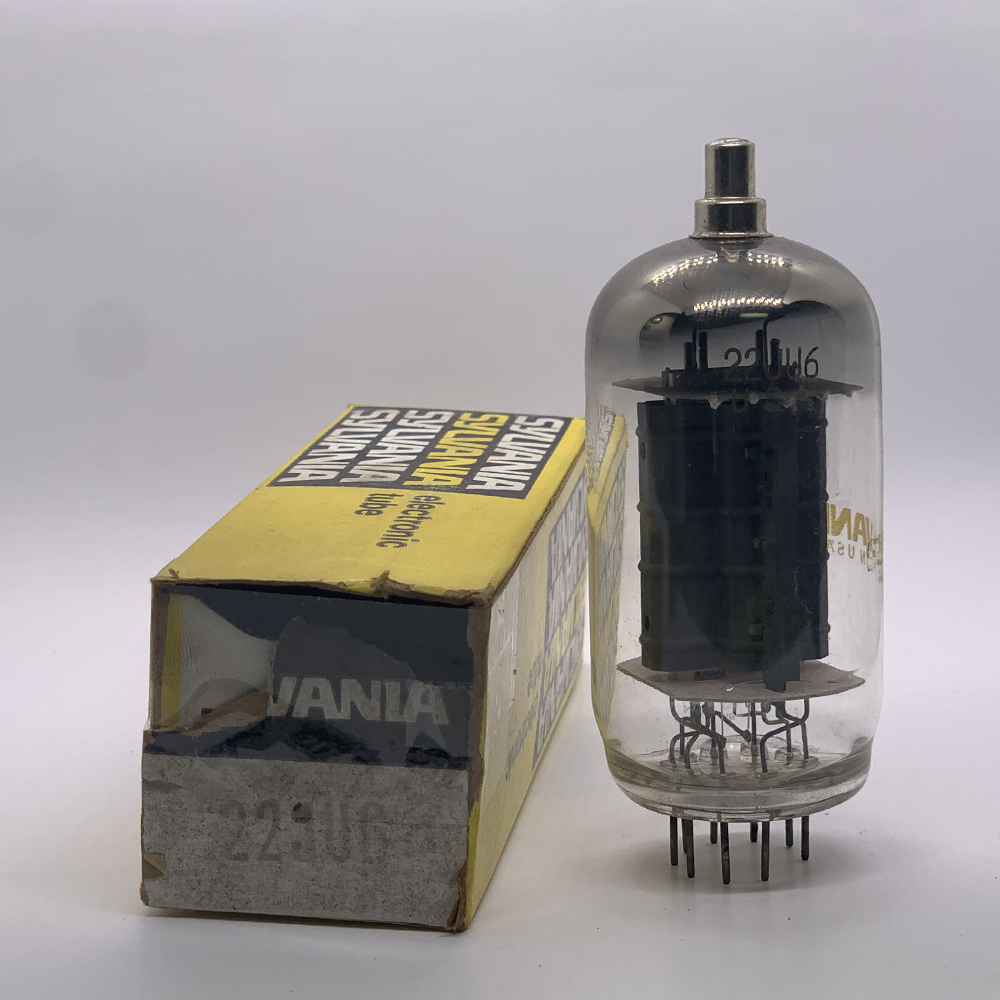

Ficha Técnica – Válvula 22JUG
📘 Introdução
A 22JUG é uma válvula combinada contendo:
-
Um triodo de pequeno sinal, de alta sensibilidade e baixo ruído, utilizado como amplificador de áudio ou oscilador, e
-
Dois diodos retificadores, geralmente empregados como detector de vídeo / áudio, retificador de controle automático de ganho (AGC) ou etapa de detecção de sincronismo.
Com filamento de 22,3 V / 0,15 A, ela foi projetada para trabalhar em séries de aquecimento (circuitos de 300 mA), sendo largamente usada em televisores preto-e-branco e rádios híbridos nos anos 1960.
⚙️ Estrutura Interna
-
Tipo: Triodo + Duplo Diodo (Triode-Double Diode)
-
Função: Detecção, retificação e amplificação de pequeno sinal
-
Aquecimento indireto
-
Envoltório: Vidro tipo Noval (9 pinos – B9A)
-
Estrutura com cátodo comum aos diodos e ao triodo
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Diodo duplo + Triodo |
| Aplicações típicas | Detecção / amplificação / AGC |
| Envoltório | Vidro – Base Noval (B9A) |
| Tensão de aquecimento (Uf) | 22,3 V |
| Corrente de aquecimento (If) | 0,15 A |
| Tensão máxima de placa – triodo | 300 V |
| Tensão máxima de placa – diodo | 150 V |
| Corrente máxima de diodo | 5 mA |
| Dissipação máxima da placa (triodo) | 1 W |
| Transcondutância (gm) | 2 200 µmho |
| Fator de amplificação (µ) | 45 |
| Resistência interna (ri) | 20 kΩ |
| Base | Noval (B9A) |
| Peso aproximado | 12 g |
⚡ Dados Elétricos – Seção Triodo
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Corrente de placa (Ia) | 1,2 mA |
| Tensão de grade (Vg1) | –1,5 V |
| Transcondutância (gm) | 2 200 µmho |
| Fator de amplificação (µ) | 45 |
| Resistência de carga recomendada | 100 kΩ – 220 kΩ |
| Uso típico | Pré-amplificação de áudio ou oscilador de sincronismo |
⚡ Dados Elétricos – Seção Diodo (cada um)
| Parâmetro | Valor |
|---|---|
| Tensão máxima de placa (Va) | 150 V |
| Corrente direta máxima | 5 mA |
| Corrente de fuga reversa | 0,1 µA (típica) |
| Tensão de queda direta | 0,8 V |
| Uso típico | Detecção de vídeo / áudio / AGC |
🔌 Pinagem – Base Noval (B9A)
| Pino | Conexão |
|---|---|
| 1 | Placa diodo 1 |
| 2 | Placa diodo 2 |
| 3 | Cátodo comum |
| 4 | Filamento |
| 5 | Filamento |
| 6 | Placa do triodo |
| 7 | Grade de controle do triodo (G1) |
| 8 | Cátodo do triodo (ligado ao pino 3 internamente) |
| 9 | Sem conexão |
🔸 Filamento entre pinos 4 e 5
🔸 Cátodo comum entre os diodos e o triodo (pino 3)
🧠 Aplicações Típicas
-
Detecção de vídeo e áudio em receptores de TV.
-
Controle automático de ganho (AGC) e sincronismo.
-
Pré-amplificador de áudio em rádios e televisores.
-
Conversores de sinal ou osciladores de baixa frequência.
-
Circuitos integrados híbridos, substituindo combinações 6AV6 + 12AX7.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 6T8 / 6AV6 | Função idêntica (6,3 V de filamento) |
| 12AV6 | Mesmo tipo (12,6 V de filamento) |
| 6R8 | Similar, mas com base octal |
| 18FY6 | Equivalente com pequenas diferenças de µ |
| 22JU6 | Variante elétrica próxima |
| EBC91 / 6AT6 | Equivalente europeu (mesmo circuito) |
⚠️ Cuidados de Operação
-
Evitar tensão de placa do triodo acima de 300 V.
-
Corrente de diodo limitada a 5 mA.
-
A válvula opera em baixa dissipação — ventilação mínima é suficiente.
-
Em uso de áudio, utilizar acoplamento por capacitor (100 nF a 220 nF).
-
Evitar aterramento direto do cátodo se os diodos estiverem em circuito de AGC.
📈 Curvas Características (descrição)
-
Triodo: Curvas Ia × Vg1 lineares até 250 V, corte em torno de –3 V.
-
Diodos: Corrente aumenta suavemente após 0,8 V, saturando a 5 mA.
-
Resposta de ganho: boa estabilidade em faixa de 20 Hz a 15 kHz.
🧾 Observações Históricas

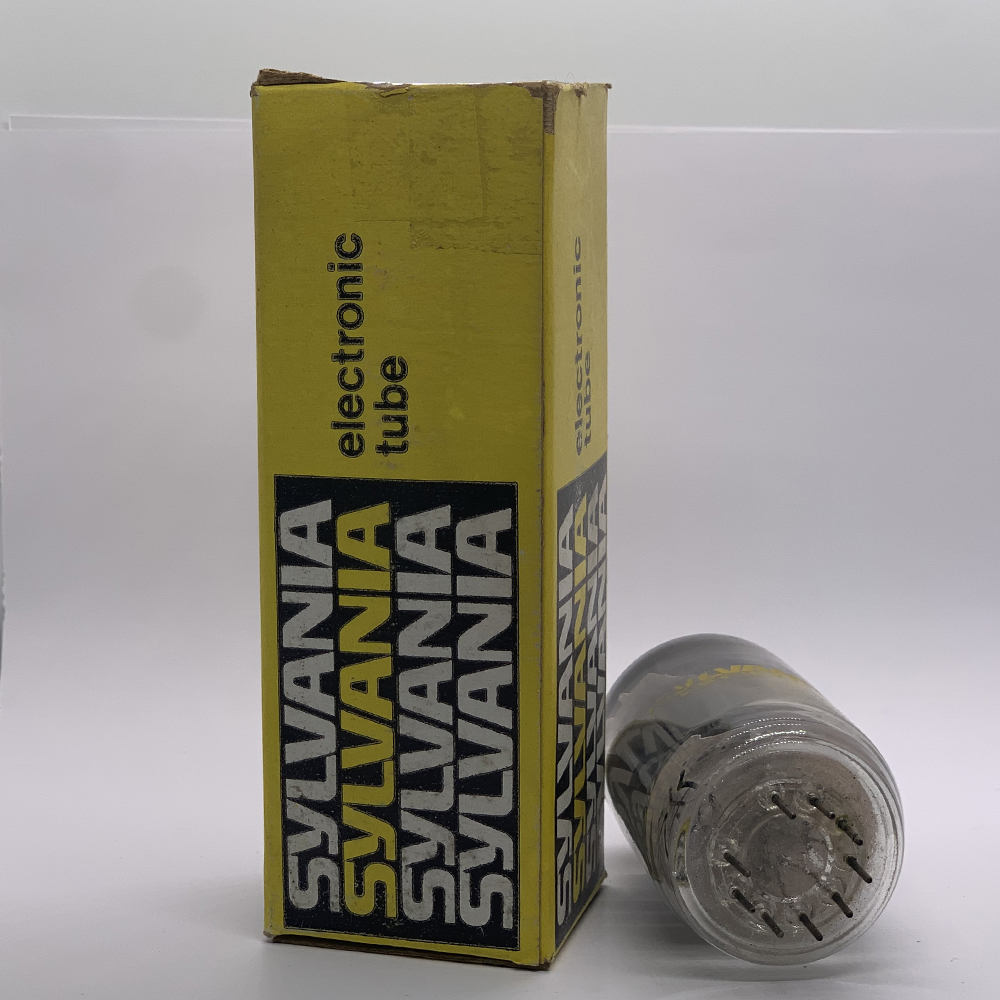

A 22JUG foi desenvolvida nos anos 1960 pela RCA e Sylvania como parte da família Compactron voltada a televisores de aquecimento em série.
Ela substituiu combinações mais antigas (como 6AV6 + 6AL5) em um único invólucro, economizando espaço e energia.
Seu uso se estendeu a receptores AM/FM, monitores industriais e até instrumentos de teste.
Hoje, é procurada por restauradores e hobbystas de áudio por sua linearidade, baixo ruído e versatilidade, sendo capaz de atuar tanto como pré-amplificador de áudio quanto como detector.
