Válvula 25BQ6GA – Introdução e Ficha Técnica

🔹 Introdução

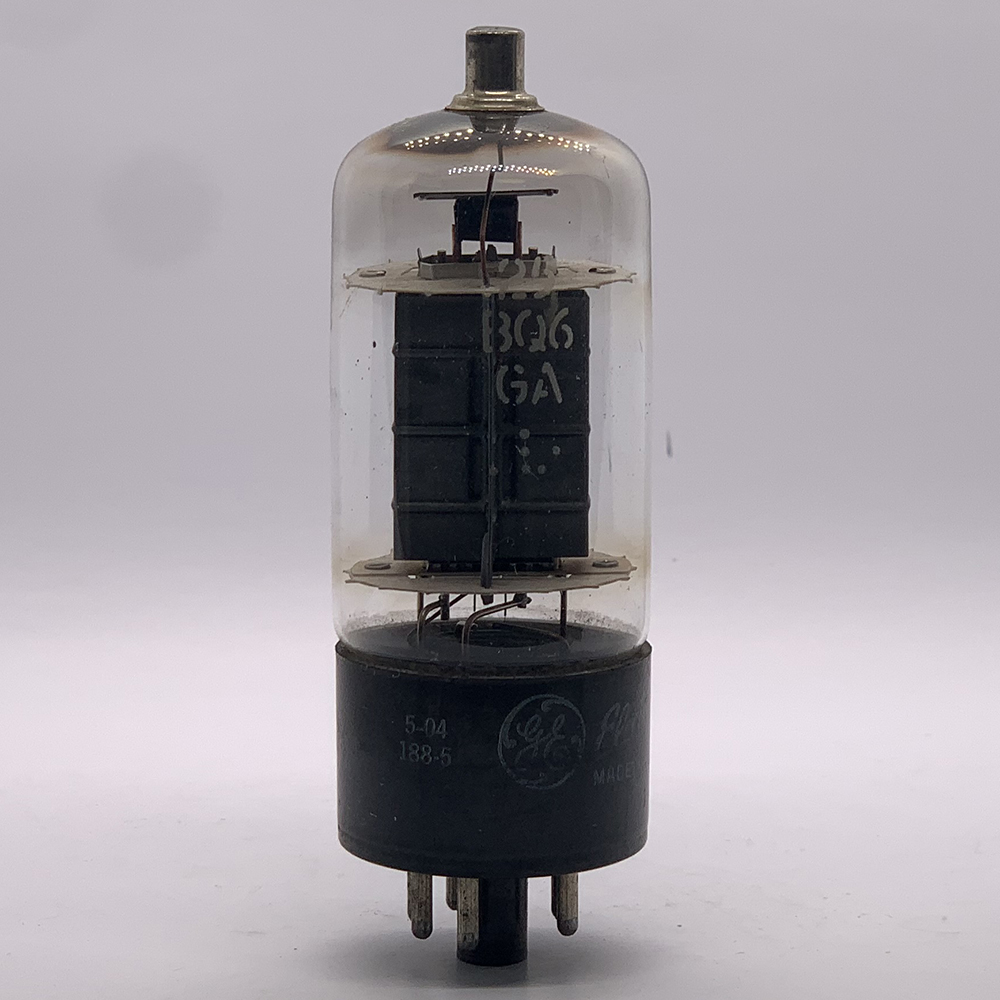

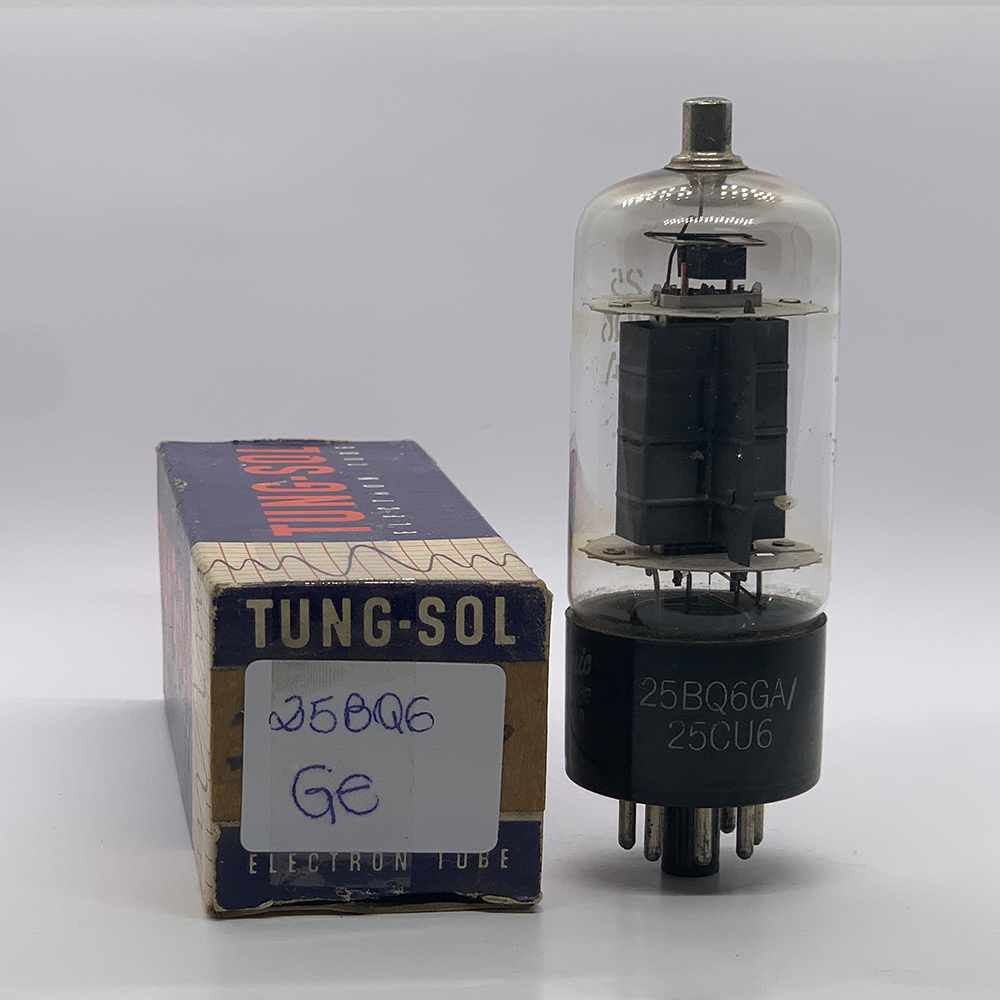

A 25BQ6GA é uma válvula do tipo tetrodo de feixe direcionado (beam power tetrode).
Foi projetada originalmente para deflexão horizontal em televisores, operando em alta tensão e com capacidade de lidar com correntes elevadas.
Por conta disso, acabou sendo aproveitada em aplicações de áudio de alta potência e também em alguns transmissores de RF.

Ela pertence à família das BQ6 (6BQ6, 12BQ6, 17BQ6, 25BQ6), que diferem basicamente pela tensão e corrente do filamento.

---

🔹 Ficha Técnica (valores típicos)

• Tipo: Tetrodo de feixe direcionado (beam tetrode)

• Aquecimento (filamento): 25 V / 0,3 A

• Base: Octal (8 pinos)

• Tensão máxima de placa (anodo): 700 V

• Tensão máxima da grade de tela (g2): 175 V

• Dissipação máxima de placa: 11 W

• Dissipação máxima da tela (g2): 2,5 W

• Transcondutância (gm): ~ 7.000 µmho

• Potência de saída típica (par push-pull, classe AB1): até 20 W

• Fator de amplificação (µ efetivo): ~ 6,5

---

🔹 Aplicações

• Televisores antigos: usada no circuito de deflexão horizontal.

• Amplificadores de áudio: em configurações push-pull consegue fornecer até 20 W de saída com bom rendimento.

• Projetos experimentais: muito utilizada por radioamadores em transmissores de baixa e média potência.

• Restauro de equipamentos vintage: peça necessária para manter TVs antigas em funcionamento.

---

🔹 Observações

• A série BQ6 foi fabricada em várias tensões de filamento (6,3 V, 12 V, 17 V, 25 V), permitindo flexibilidade em diferentes fontes de alimentação de televisores.

• A 25BQ6GA é mais rara no Brasil que a 6BQ6, mas costuma ser mais barata no mercado internacional porque não é tão procurada por músicos quanto outras “sweep tubes” (como 6L6GC, 6LB6, 6KD6).

• A versão GA indica melhorias em relação às primeiras versões (G, GT), geralmente maior capacidade de dissipação e robustez no invólucro.
