Manual Técnico da Válvula 25CD6GB

Introdução

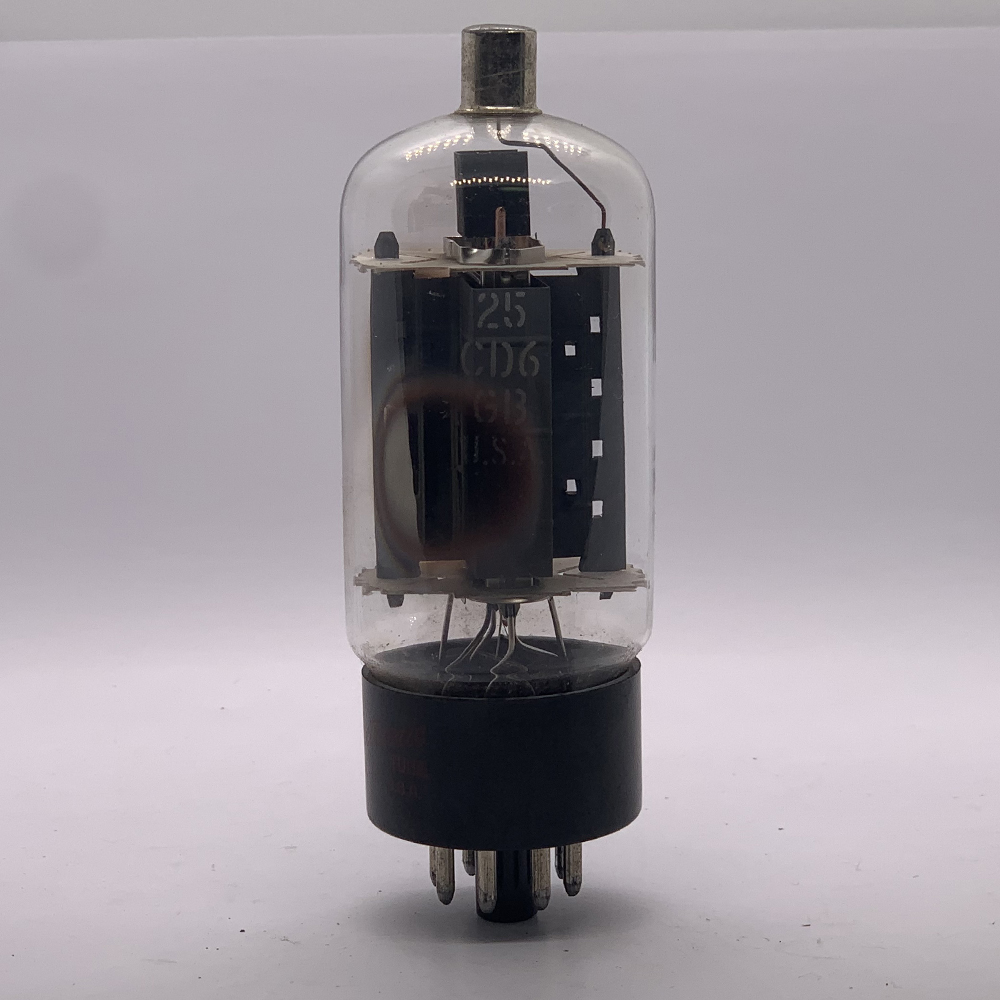

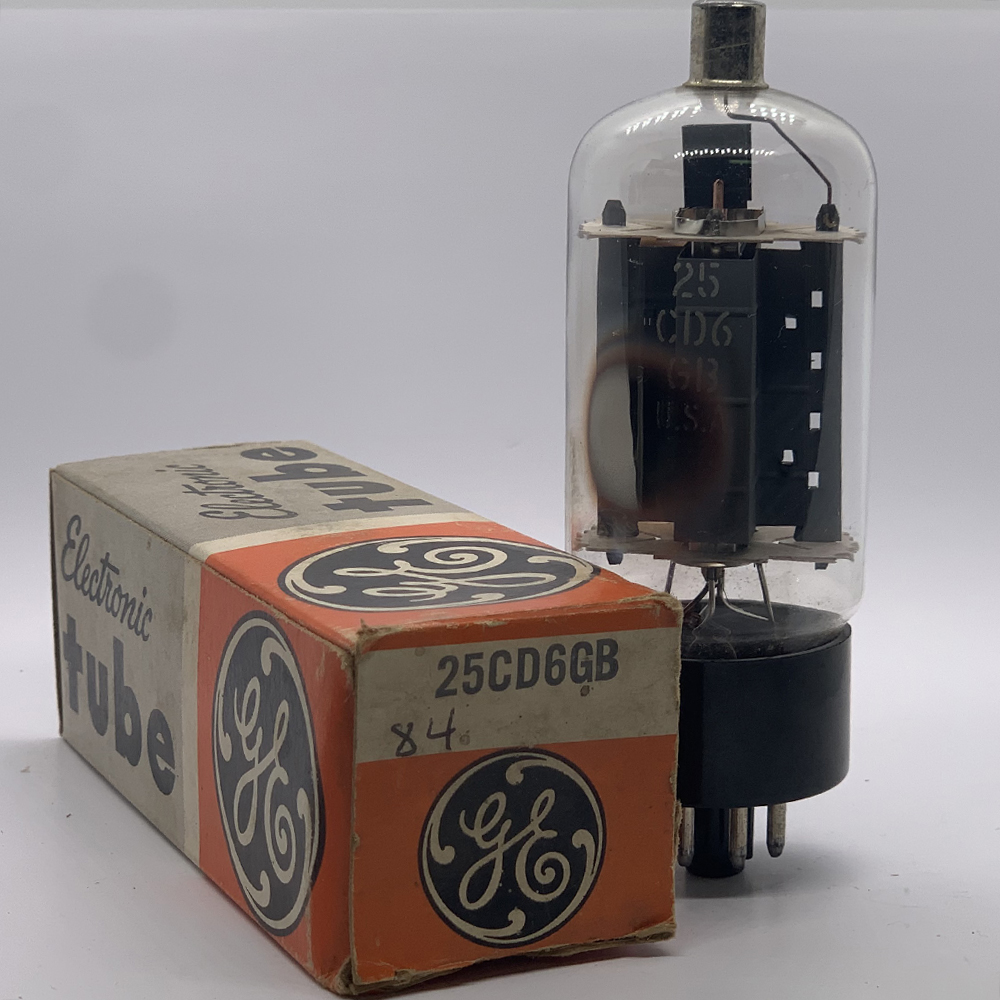

A 25CD6GB é uma válvula eletrônica do tipo pentodo de feixe (beam power tube), projetada principalmente para uso em estágios de saída horizontal de televisores. Pertence à mesma família de válvulas como a 6CD6 e 6DQ6, diferenciando-se principalmente pela tensão de aquecimento do filamento, que neste caso é de 25 volts, característica pensada para circuitos de TV que utilizavam séries de filamentos em corrente alternada sem transformador de isolamento.

Devido à sua robustez e capacidade de lidar com altas tensões e correntes, a 25CD6GB também encontrou aplicações alternativas em amplificadores de áudio valvulados e transmissores de RF.

---

Características Técnicas Principais

• Tipo: Pentodo de feixe (beam power tube)

• Aplicação original: Estágio de deflexão horizontal em televisores

• Tensão de aquecimento (filamento): 25 V

• Corrente de filamento: 0,6 A

• Tensão máxima de placa (anodo): até 5.500 V em pulsos (aplicações de TV)

• Dissipação máxima de placa: 24 W

• Tensão máxima de grade de tela (screen grid): 275 V

• Corrente máxima da grade de tela: 6 mA

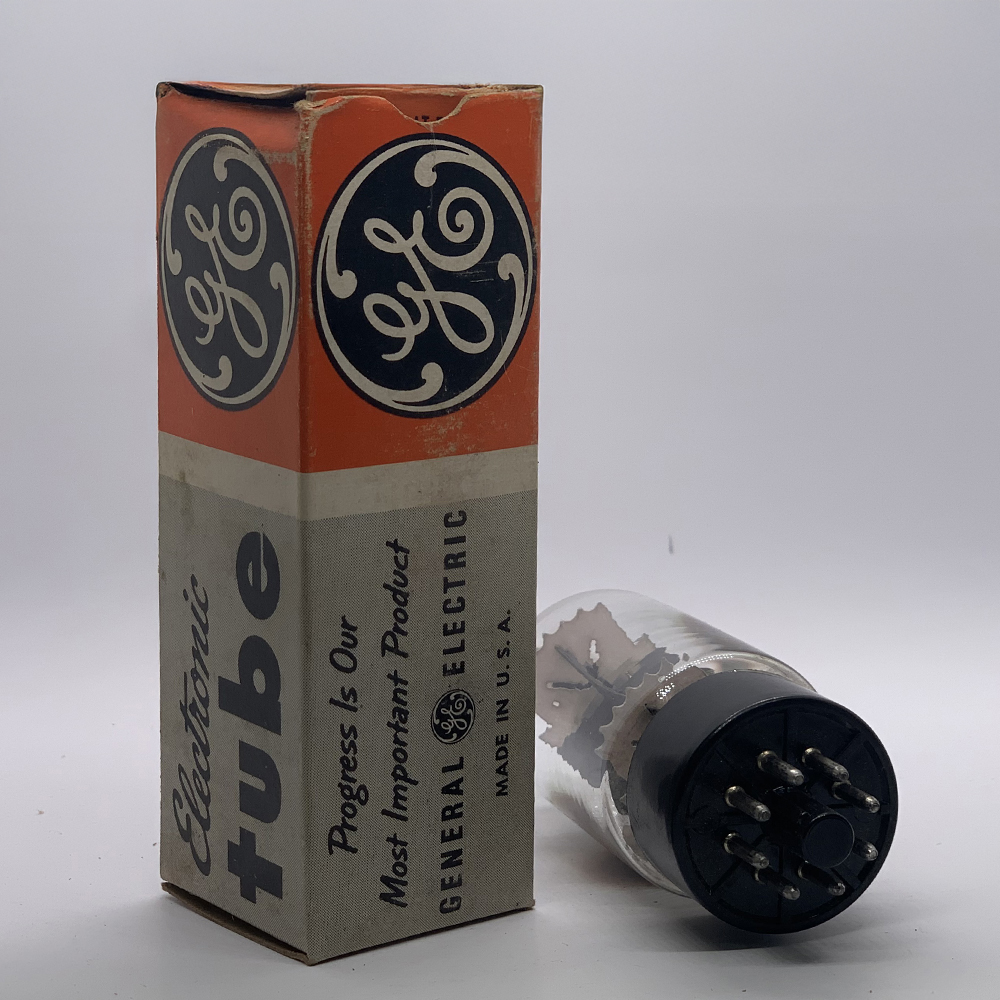

• Base: Octal (8 pinos)

• Pinagem típica:

  • Pino 2: Filamento

  • Pino 7: Filamento

  • Pino 3: Placa (anodo)

  • Pino 4: Grade de tela (G2)

  • Pino 5: Grade de controle (G1)

  • Pino 8: Catodo e feixe direcionador

---

Funcionamento

A 25CD6GB opera como uma válvula de potência com feixe direcionado, projetada para conduzir altas correntes e suportar picos de tensão elevados.

• Em televisores, era usada no estágio de deflexão horizontal, chaveando correntes intensas a frequência em torno de 15,7 kHz.

• Sua estrutura de feixe concentrado proporciona boa eficiência e redução de emissão secundária, garantindo maior rendimento.

• A dissipação de até 24 W de anodo torna a válvula confiável em condições severas.

---

Aplicações

1. Televisores

• Função original da válvula, lidando com a deflexão horizontal.

• Sua versão com filamento de 25V permitia uso em aparelhos com arranjos de filamentos em série, sem necessidade de transformador.

2. Amplificadores de Áudio

• A 25CD6GB pode ser usada em amplificadores de guitarra ou Hi-Fi, principalmente em topologias push-pull.

• Oferece grande potência de saída (até 50–60 W em par push-pull), com timbre encorpado e boa resposta dinâmica.

3. Transmissores de RF

• Foi aproveitada em moduladores e transmissores amadores, graças à sua robustez em alta tensão.

---

Equivalentes e Substituições

• 6CD6GB → versão com aquecimento de 6,3 V.

• 6DQ6, 25DQ6 → válvulas de características próximas, também usadas em TV.

• Pode ser substituída por modelos como 6AV5GA em determinadas configurações de áudio, respeitando pinagem e dissipação.

---

Considerações de Uso

• Projetada para operar em condições críticas de tensão, exige ventilação adequada para evitar sobreaquecimento.

• Em amplificadores de áudio, deve-se utilizar bias negativo corretamente ajustado para evitar distorções excessivas e prolongar a vida útil.

• Em circuitos originais de TV, a isolação de filamento era crítica, já que trabalhava em série com outros tubos.

---

Conclusão

A válvula 25CD6GB é um exemplo de projeto adaptado para atender necessidades específicas da indústria de televisores, mas que ultrapassou sua aplicação original e encontrou espaço no áudio e rádio. Hoje, continua sendo buscada por restauradores de TVs antigas, colecionadores e entusiastas de amplificadores valvulados que apreciam seu timbre e potência.
