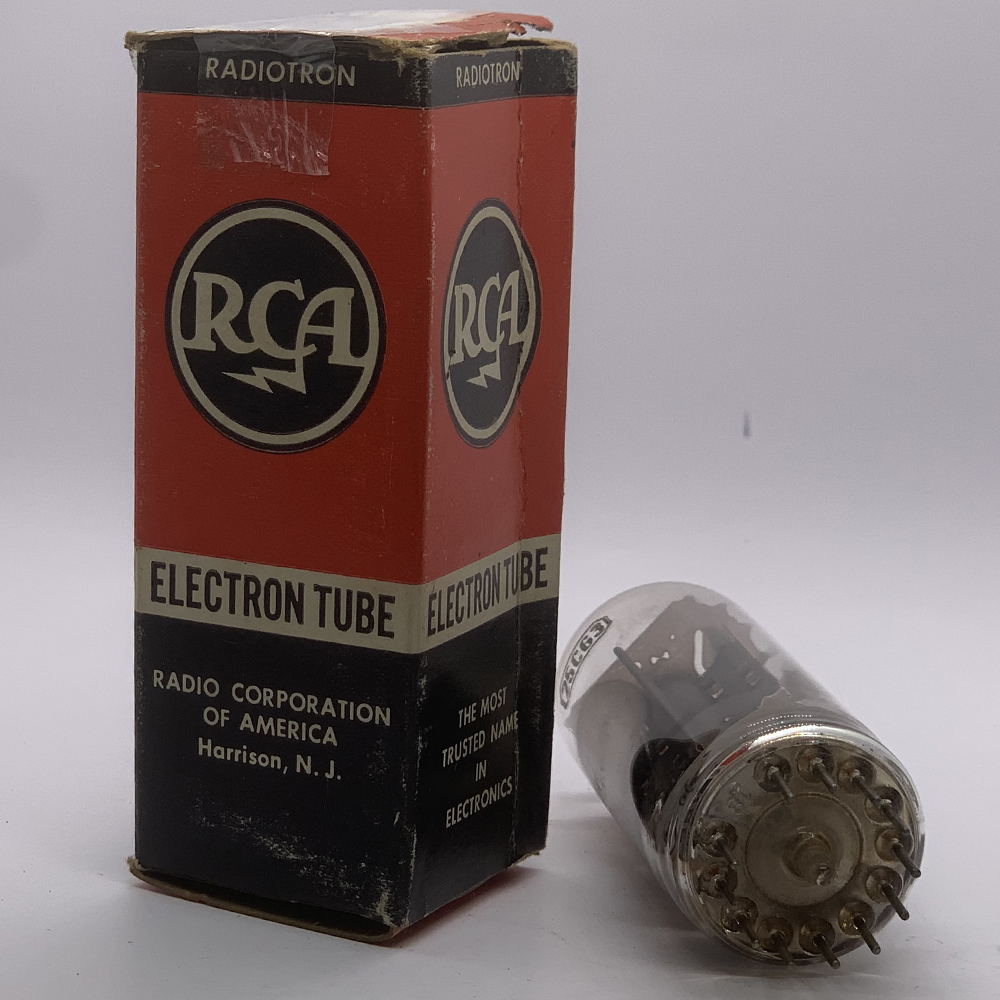

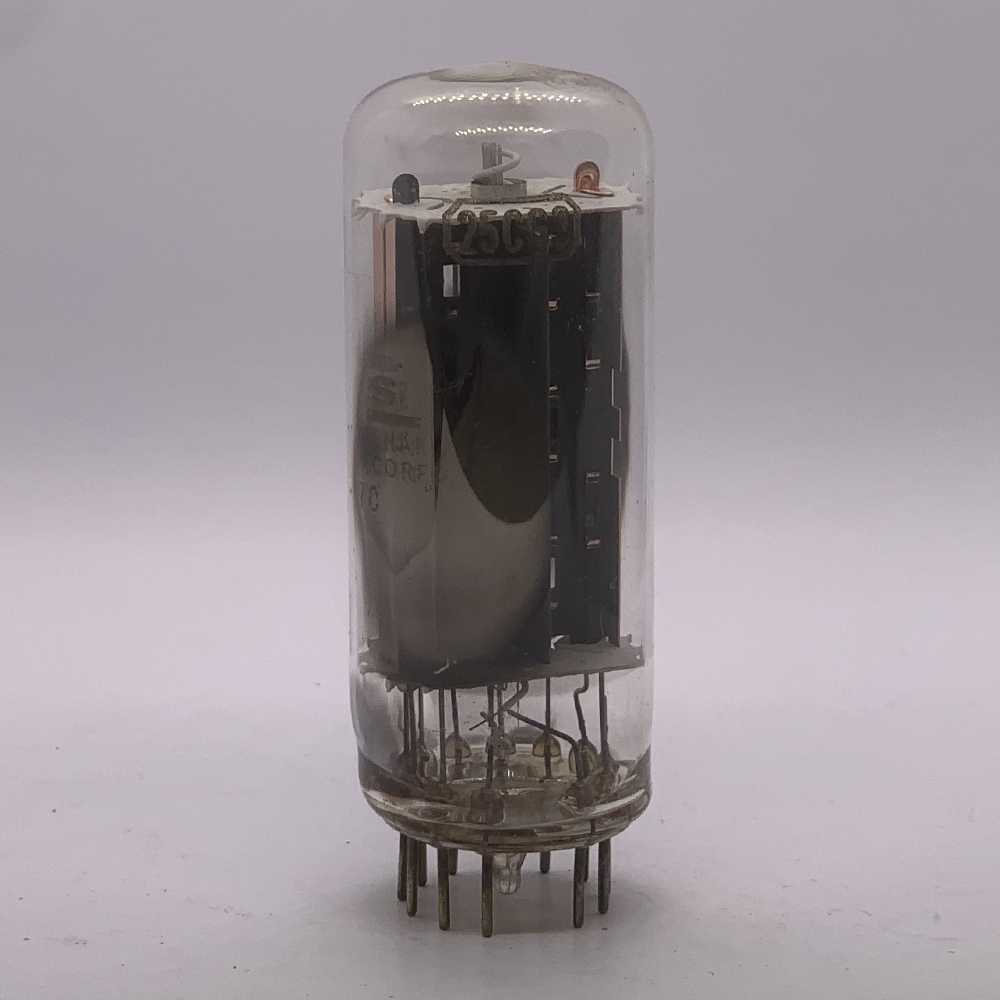

VÁLVULA 25CG3 – FICHA TÉCNICA COMPLETA
Introdução
A 25CG3 é uma válvula retificadora de alta tensão (damper diode), projetada para atuar em circuitos de deflexão horizontal (linha) de televisores valvulados.
Seu papel principal é absorver o pulso de retorno da varredura horizontal, protegendo o circuito do transformador flyback e auxiliando na recuperação de energia durante o ciclo de deflexão.
Possui aquecimento indireto e filamento de 25 volts, sendo especialmente adequada para operar em séries de aquecimento comuns em televisores de linha única (sem transformador de força).
A 25CG3 é funcionalmente equivalente à 3DG4 e 6CG3, diferindo apenas na tensão do filamento.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Diodo retificador de alta tensão (damper diode) |
| Base | Novar (9 pinos grandes) |
| Tensão de aquecimento (filamento) | 25 V |
| Corrente de aquecimento | 0,3 A |
| Tensão máxima de placa (anodo, pico inverso) | 6.000 V |
| Corrente média retificada | 300 mA |
| Corrente de pico | até 1,2 A |
| Queda de tensão direta | ~25 V |
| Dissipação máxima da placa | 8 W |
| Tensão máxima catodo-filamento | 900 V |
| Tipo de aquecimento | Indireto |
| Tempo típico de aquecimento | 11 s |
Pinagem – Base Novar (9 pinos grandes)
| Pino | Função |
|---|---|
| 1 | NC (sem conexão) |
| 2 | Cátodo (K) |
| 3 | Filamento (H) |
| 4 | Filamento (H) |
| 5 | NC |
| 6 | NC |
| 7 | NC |
| 8 | NC |
| 9 | NC |
| Topo (cap) | Placa (Anodo) |
O anodo (placa) é ligado no topo da válvula por meio de um conector top cap, projetado para suportar altas tensões provenientes do transformador de linha (flyback).
Aplicações
-
Circuitos de deflexão horizontal em televisores valvulados (função damper ou boost).
-
Retificação de pulsos de alta tensão gerados pelo transformador flyback.
-
Proteção de tubos de imagem (CRT) contra surtos de tensão reversa.
-
Circuitos auxiliares de recuperação de energia (boost circuits).
-
Substituta funcional em equipamentos que utilizam 6CG3, 17AX3, 3DG4, 25DK4, 25W4 (com adaptações de filamento).
Notas Técnicas
-
O filamento de 25 V / 0,3 A permite uso em séries de válvulas em televisores sem transformador.
-
Não deve ser usada como retificadora de fonte de alimentação convencional, pois é otimizada para pulsos de alta frequência e corrente.
-
O aquecimento indireto isola o catodo do circuito de filamento, evitando interferências e fugas de corrente.
-
O terminal de anodo (top cap) deve ser devidamente isolado e limpo para evitar descargas elétricas (arco).
-
Possui estrutura robusta, com excelente capacidade de absorção de picos e estabilidade térmica.
Resumo
A 25CG3 é uma válvula damper de alta confiabilidade, utilizada em televisores valvulados e sistemas de deflexão horizontal.
Projetada para suportar tensões de até 6.000 V, fornece retificação eficiente com mínima dissipação, garantindo proteção, estabilidade e recuperação de energia nos circuitos de linha.
É uma substituta direta das 3DG4 e 6CG3, com a vantagem de operar em tensões de filamento mais elevadas para aplicações em série.
