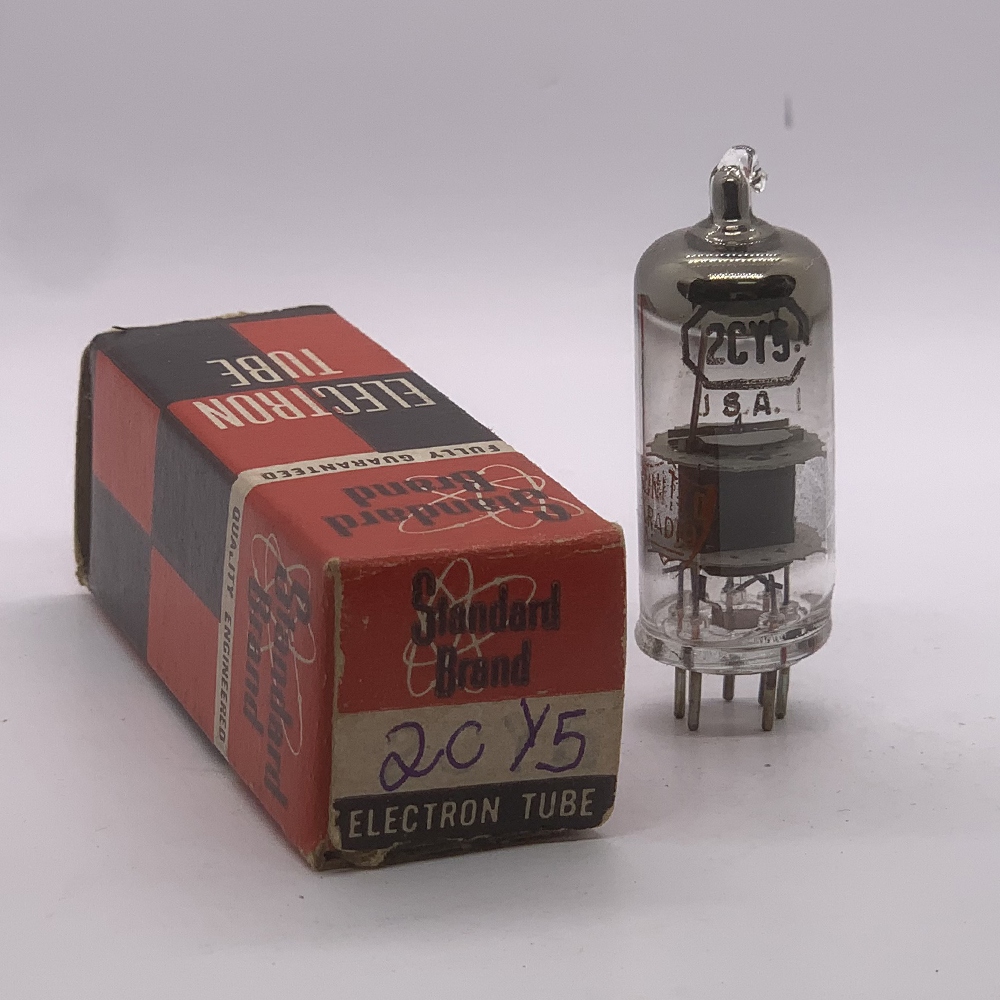

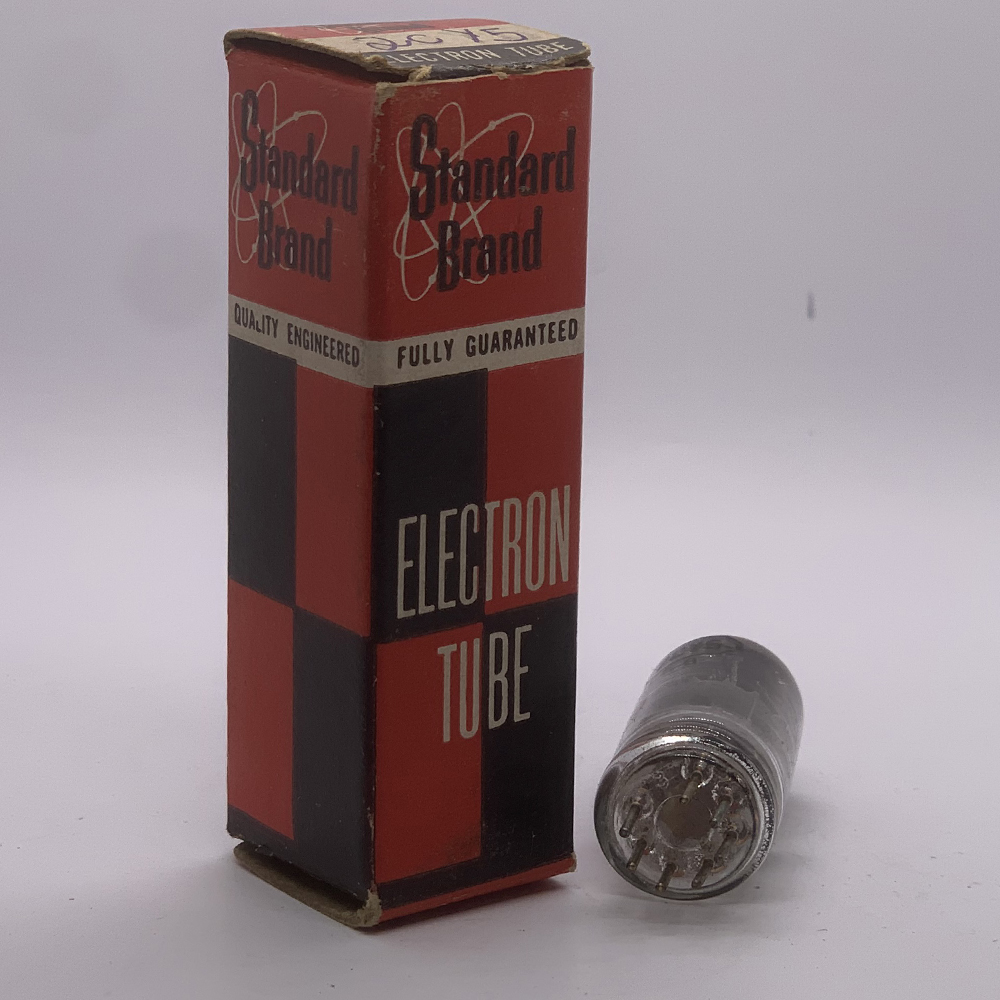

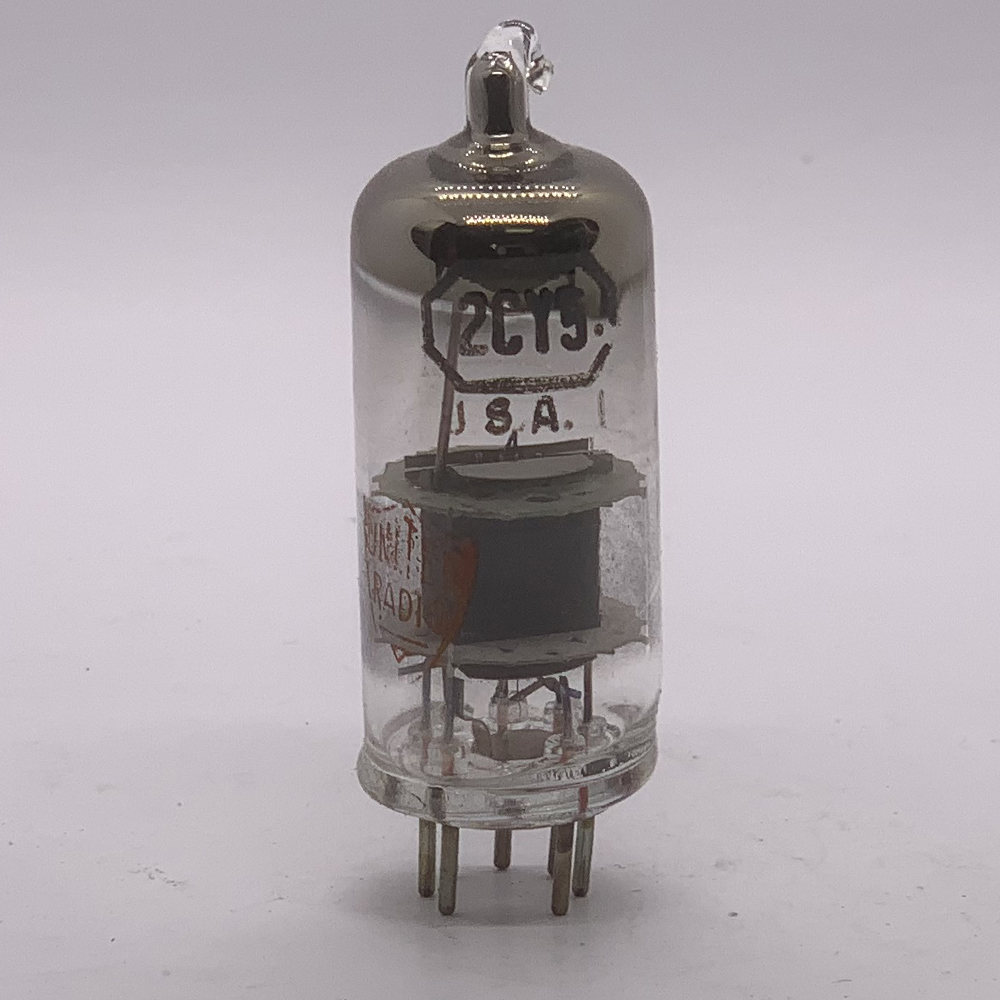

VÁLVULA 2CY5 – FICHA TÉCNICA COMPLETA
Introdução
A 2CY5 é uma válvula pentodo de alta amplificação desenvolvida para uso em receptores portáteis e rádios de baixa tensão, especialmente os alimentados por baterias ou fontes AC/DC em série.
Ela pertence à família de válvulas miniatura de 7 pinos, caracterizada por baixo consumo de filamento (apenas 2,1 V), o que a torna ideal para equipamentos compactos e portáteis.
Projetada para operar como amplificadora de RF, FI ou áudio, a 2CY5 combina alta sensibilidade, baixo ruído e excelente eficiência energética, sendo uma das válvulas mais comuns em rádios portáteis da década de 1950.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Pentodo de alto ganho |
| Base | Miniatura (7 pinos) |
| Tensão de aquecimento (filamento) | 2,1 V |
| Corrente de aquecimento | 0,1 A |
| Tensão máxima de placa (anodo) | 90 V |
| Corrente de placa (típica) | 10 mA |
| Tensão de tela (G₂) | 67,5 V |
| Corrente de tela (G₂) | 2,2 mA |
| Dissipação máxima da placa | 1,1 W |
| Tensão de grade de controle (G₁) | –1,5 V |
| Transcondutância (Gm) | 4.000 µmhos |
| Fator de amplificação (µ) | 520 (equivalente em pentodo) |
| Tipo de aquecimento | Direto |
| Resistência de carga recomendada | 250 kΩ |
| Tensão máxima catodo–filamento | — (filamento direto) |
Pinagem – Base Miniatura (7 pinos)
| Pino | Função |
|---|---|
| 1 | Placa (Anodo) |
| 2 | Grade de controle (G₁) |
| 3 | Grade de supressão (G₃) e catodo (K) – Internamente conectados |
| 4 | Filamento (F–) |
| 5 | Filamento (F+) |
| 6 | Grade de tela (G₂) |
| 7 | Blindagem interna / NC |
O filamento é do tipo direto, conectado aos pinos 4 e 5, projetado para alimentação em série com outras válvulas de baixa tensão (ex: 1U4, 1S5, 3V4, etc.).
Aplicações
-
Amplificação de RF (Rádio Frequência) em rádios portáteis e receptores de ondas médias.
-
Amplificação de FI (Frequência Intermediária) em rádios valvulados compactos.
-
Pré-amplificação de áudio em rádios AM de pilha ou corrente contínua.
-
Conversores e misturadores em estágios de recepção.
-
Equipamentos portáteis, militares e de campo alimentados por baterias de 1,5 V a 90 V.
Notas Técnicas
-
A 2CY5 é uma versão de baixo consumo do pentodo 6AU6, otimizada para uso com baterias de baixa tensão.
-
Sua alta sensibilidade permite operação eficiente mesmo com tensões de placa reduzidas (60–90 V).
-
O filamento direto de 2,1 V / 0,1 A é ideal para operação em série com outras válvulas de mesma família.
-
Em circuitos de áudio, fornece excelente ganho e baixo ruído de fundo, ideal para rádios de mesa e portáteis.
-
Recomenda-se montagem vertical com blindagem metálica, para evitar interferências externas.
Resumo
A 2CY5 é uma válvula pentodo miniatura de alta amplificação e baixo consumo, ideal para rádios portáteis e receptores AC/DC.
Combina eficiência energética, baixo ruído e excelente ganho, sendo uma das válvulas mais utilizadas em equipamentos de baixa tensão das décadas de 1950 e 1960.
Seu desempenho estável e confiável a torna indispensável em restauração de rádios valvulados de pilha.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 1U5 / 1T4 / DF91 | Mesmo tipo funcional – diferentes tensões de filamento |
| 2AF4 / 2AK5 | Pentodos de RF equivalentes em baixa tensão |
| 6AU6 / EF94 | Versão de 6,3 V – mesmo desempenho elétrico |
| 3AU6 | Versão de 3,15 V / 0,15 A – substituição direta |
| 1U4 | Equivalente funcional de menor potência |
| 2DT5 | Equivalente europeu, mesma classe de operação |
Conclusão
A 2CY5 é uma válvula pentodo miniatura de baixo consumo e alta eficiência, projetada para rádios portáteis e receptores de baixa tensão.
Oferece alto ganho, baixo ruído e operação estável, mesmo em tensões de alimentação reduzidas.
É um dos modelos mais representativos da era dos rádios valvulados de pilha, ainda hoje muito valorizada por restauradores e colecionadores de equipamentos vintage.
