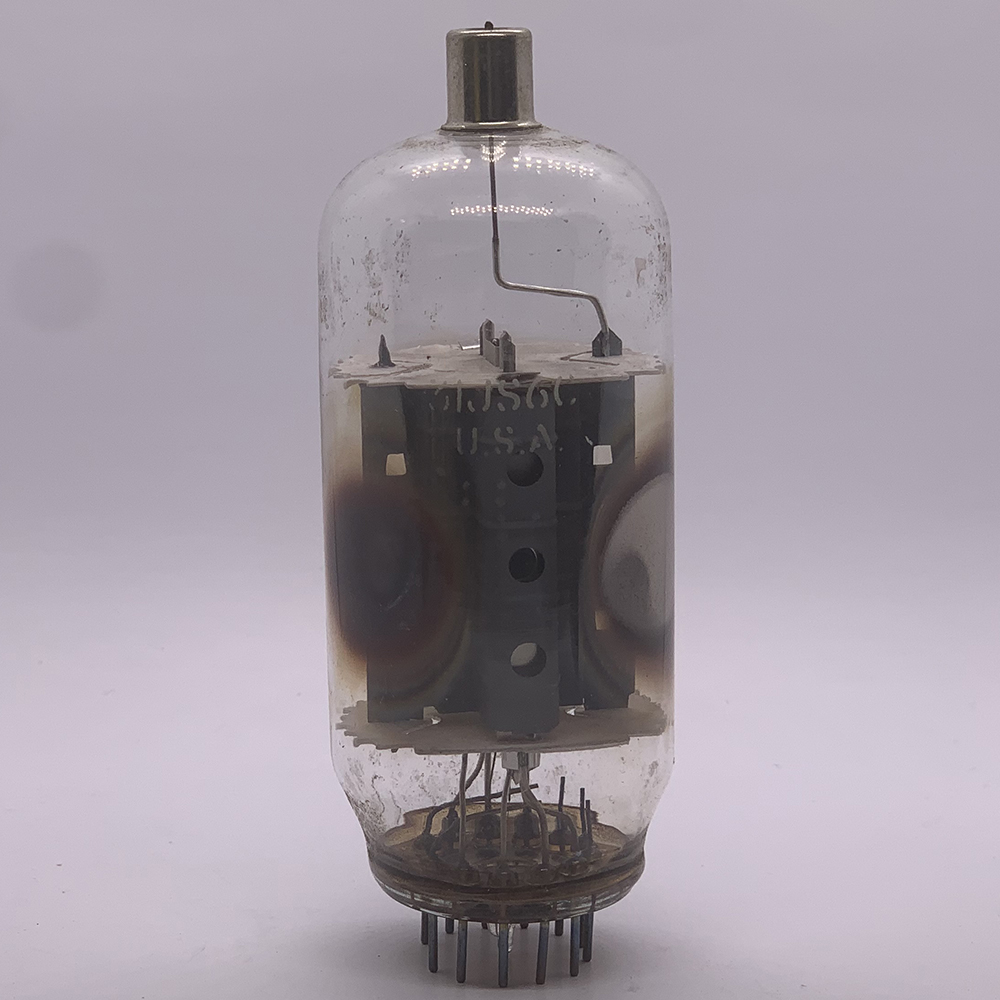

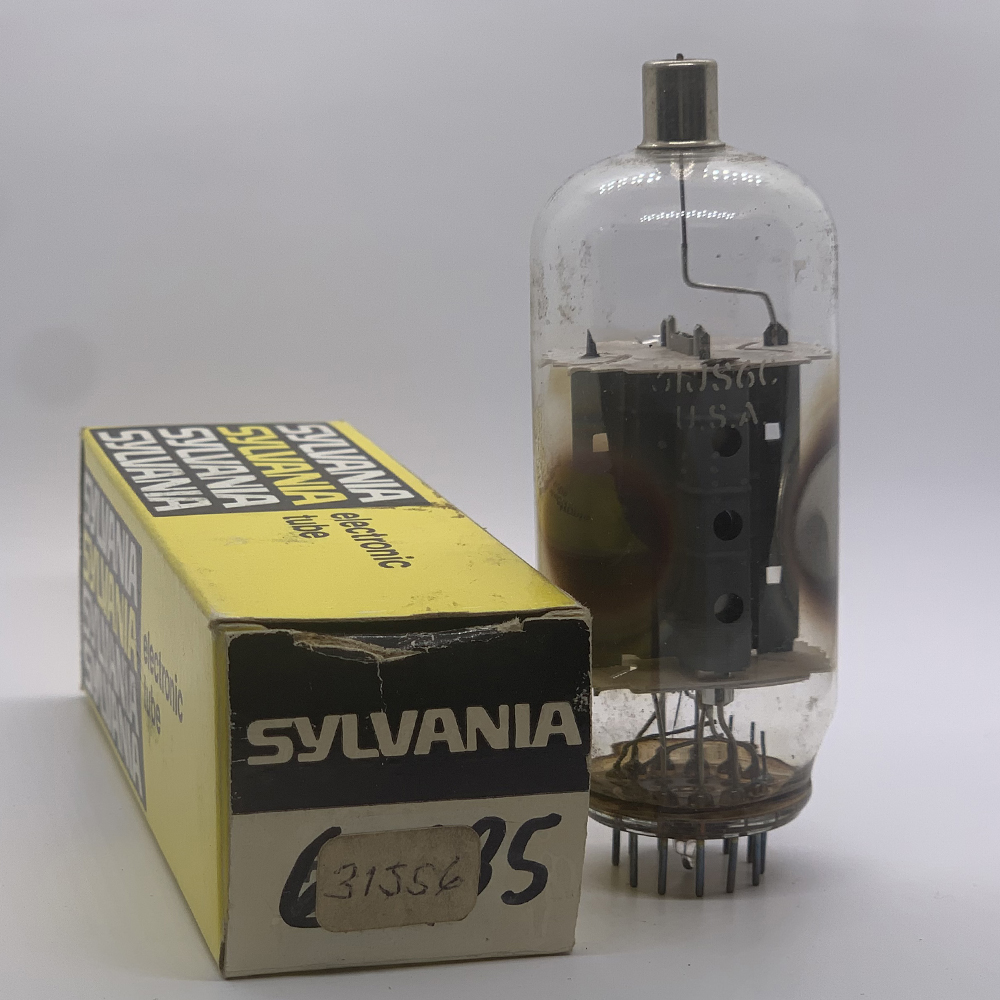

Manual Técnico – Válvula 31JS6A

🔹 Introdução

A 31JS6A é um tetrodo de feixe direcionado (beam power tetrode), desenvolvido originalmente para o circuito de deflexão horizontal de televisores nos anos 60 e 70.
Sua robustez, alta capacidade de dissipação e operação em tensões elevadas tornaram-na popular também em amplificadores de áudio de alta potência e em transmissores experimentais.

Assim como suas variantes (6JS6A e 17JS6A), a 31JS6A se diferencia pela tensão de aquecimento do filamento, sendo projetada para sistemas que utilizavam 31 volts de filamento.

---

🔹 Ficha Técnica (Valores típicos)

• Tipo: Beam Power Tetrode

• Filamento: 31 V / 0,45 A

• Base: Octal (8 pinos)

• Tensão máxima de placa (anodo): 6.000 V (pico em serviço de deflexão horizontal)

• Tensão contínua de placa (máx.): ~770 V

• Tensão da grade de tela (g2): 200 V máx.

• Dissipação máxima de placa: 24 W

• Dissipação máxima da tela (g2): 3,5 W

• Transcondutância (gm): ~ 5.500 µmho

• Potência de saída típica (áudio, push-pull, classe AB1): 40 a 50 W (par de válvulas)

---

🔹 Configuração de Pinos (Base Octal)

1 – G1 (Grade de controle)
2 – Conexão interna
3 – Cátodo & feixe direcionador
4 – Filamento
5 – Filamento
6 – Conexão interna
7 – G2 (Grade de tela)
8 – Anodo (Placa)

---

🔹 Aplicações

• Televisores vintage: Circuito de deflexão horizontal.

• Amplificadores de áudio: Projetos de alta potência em Hi-Fi e guitarra.

• Radioamadorismo: Transmissores de baixa e média potência, especialmente em HF/CB (27 MHz).

• Equipamentos lineares: Muito usada nos anos 70/80 em lineares de rádio CB.

• Restauração: Substituição em equipamentos antigos que utilizavam esta série de válvulas.

---

🔹 Observações

• Compatível em conceito com 6JS6A e 17JS6A (diferença principal é o aquecimento).

• Construção robusta → suporta picos de alta tensão típicos do circuito de deflexão horizontal.

• Muito utilizada em lineares CB devido à disponibilidade e baixo custo na época.

• Hoje é uma válvula mais rara e valorizada no mercado de colecionadores e áudio vintage.
