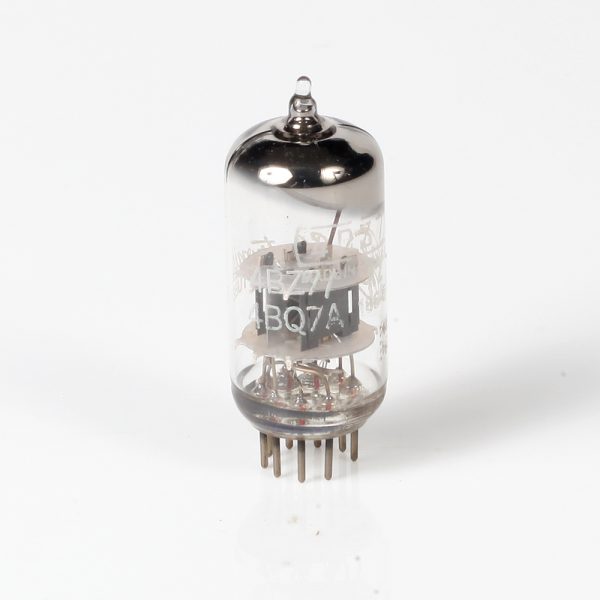

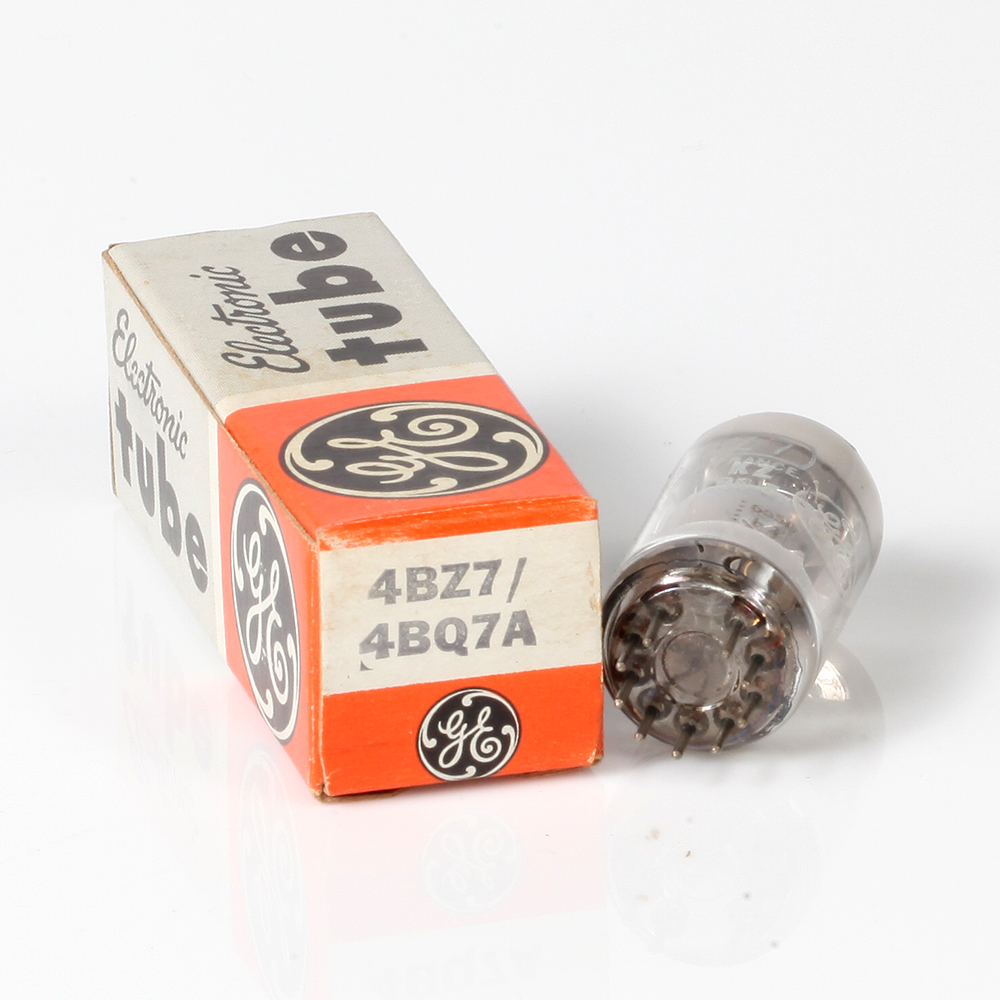

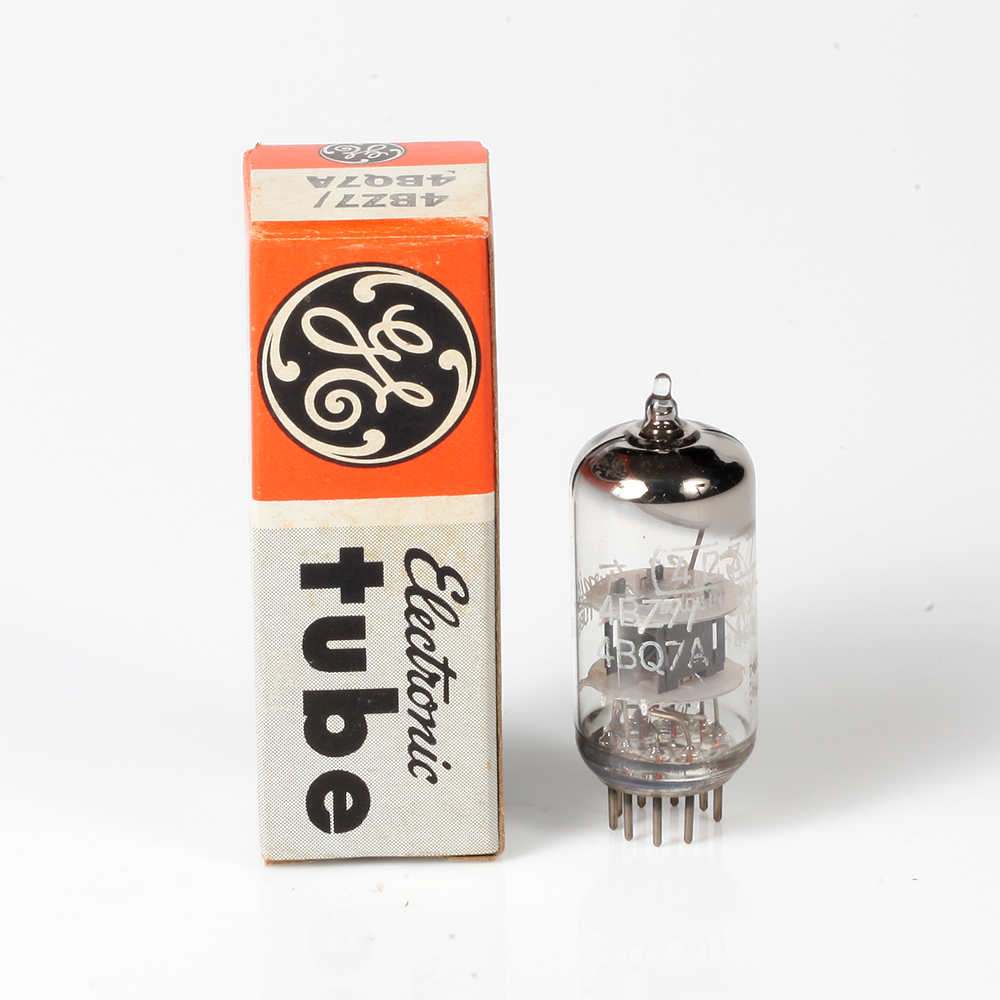

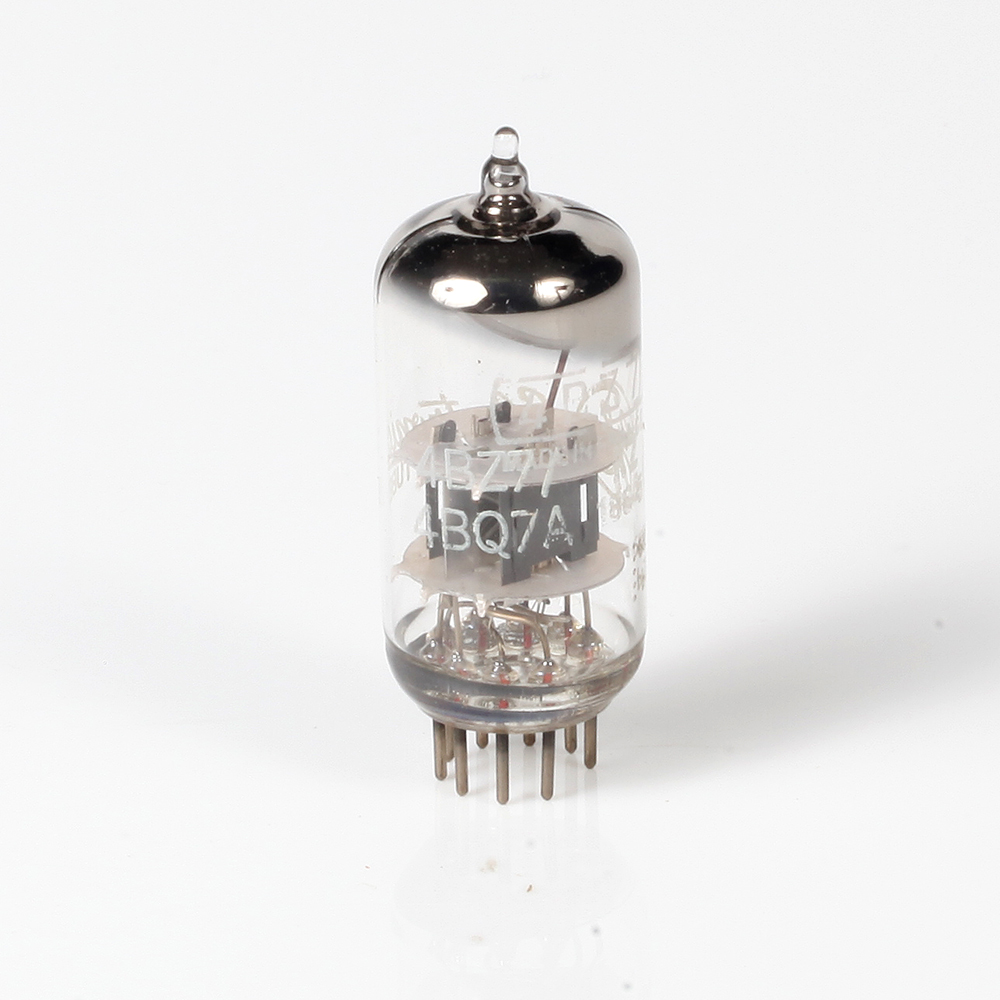

Válvula 4BZ7/4BQ7A – GENERAL ELECTRIC

O 6BZ7 é um tríodo gêmeo em miniatura de médio-mu projetado principalmente para uso como um amplificador de radio frequência em sintonizadores de receptores de televisão de frequência muito alta. Nesta aplicação, seu desempenho é caracterizado por alto ganho e baixa figura de ruído. Uma blindagem interna fornece isolamento entre as duas seções de tríodo. Com exceção das classificações do aquecedor, o 4BZ7 é idêntico ao 6BZ7. Além disso, como resultado de sua característica de aquecimento controlado do aquecedor, o 4BZ7 é especialmente adequado para uso em receptores de televisão que empregam aquecedores conectados em série de 600 milliamperes.

Válvula 4BZ7/4BQ7A – GENERAL ELECTRIC

R$30,00

Categoria: Tags: , , ,
Checkout Seguro

Válvulas 4BZ7 / 4BQ7A – General Electric

Descrição Geral

Tipo Miniatura de 9 Pinos

As válvulas 4BZ7 e 4BQ7A são triodos duplos de alta transcondutância projetados para amplificação de RF/IF em receptores de TV e rádio.

Características Elétricas

Características do Aquecedor:

  • Tensão (AC ou DC): 4.7 volts
  • Corrente: 0.6 amp

Capacitâncias Diretas Entre Eletrodos:

  • Sem Escudo Externo:
    • Triodo 1: Grade para Placa: 1.5 pF
    • Triodo 2: Grade para Placa: 1.5 pF
    • Entrada: Grade para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 2.5 pF
    • Saída: Placa para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 1.7 pF
  • Com Escudo Externo:
    • Triodo 1: Grade para Placa: 1.5 pF
    • Triodo 2: Grade para Placa: 1.5 pF
    • Entrada: Grade para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 2.5 pF
    • Saída: Placa para (Aquecedor + Grade 3 + Escudo Interno, Cátodo): 1.7 pF

Características de Amplificação, Classe A:

Unidade: Triodo 1 e Triodo 2

  • Tensão de Placa: 250 volts
  • Tensão da Grade Nº 1: -2 volts
  • Fator de Amplificação: 100
  • Resistência de Placa (Aprox.): 6200 ohms
  • Transcondutância: 5000 µmhos
  • Corrente de Placa: 10 mA

Características Mecânicas

  • Posição de Operação: Qualquer
  • Tipo de Cátodos: Coated Uni-potential
  • Comprimento Máximo Total: 2-1/4″
  • Comprimento Máximo Assentado: 1-3/4″
  • Comprimento, Base ao Assento do Bulbo (Excluindo o Topo): 3-1/2″
  • Diâmetro: 0.750” a 0.875″
  • Contorno Dimensional: Veja a Seção Geral
  • Bulbo: T0-1/2
  • Base: Pequeno Botão Noval de 9 Pinos (Apice Nº ES-1)

Designação de Base para VISÃO INFERIOR:

  • Pino 1 – Cátodo do Triodo 1
  • Pino 2 – Grade do Triodo 1
  • Pino 3 – Placa do Triodo 1
  • Pino 4 – Aquecedor
  • Pino 5 – Grade (Escudo Interno)
  • Pino 6 – Cátodo do Triodo 2
  • Pino 7 – Grade do Triodo 2
  • Pino 8 – Placa do Triodo 2
  • Pino 9 – Aquecedor

Classificações Máximas, Valores Máximos de Projeto:

Unidade: Triodo 1 e Triodo 2

  • Tensão de Placa: 330 volts
  • Tensão da Grade Nº 1: 0 max. volts
  • Dissipação de Placa: 2.5 max. watts

Aplicações:

As válvulas 4BZ7 e 4BQ7A são ideais para uso em:

  • Amplificadores de RF/IF em receptores de TV
  • Amplificadores de RF em receptores de rádio
  • Outros dispositivos eletrônicos que requerem amplificação de sinal de alta frequência

DATASHEET Válvula 4BZ7/4BQ7A – GENERAL ELECTRIC

DATASHEET Válvulas 4BZ7 – 4BQ7A – General Electric

Peso 0,1 kg
Dimensões 16 × 16 × 16 cm
