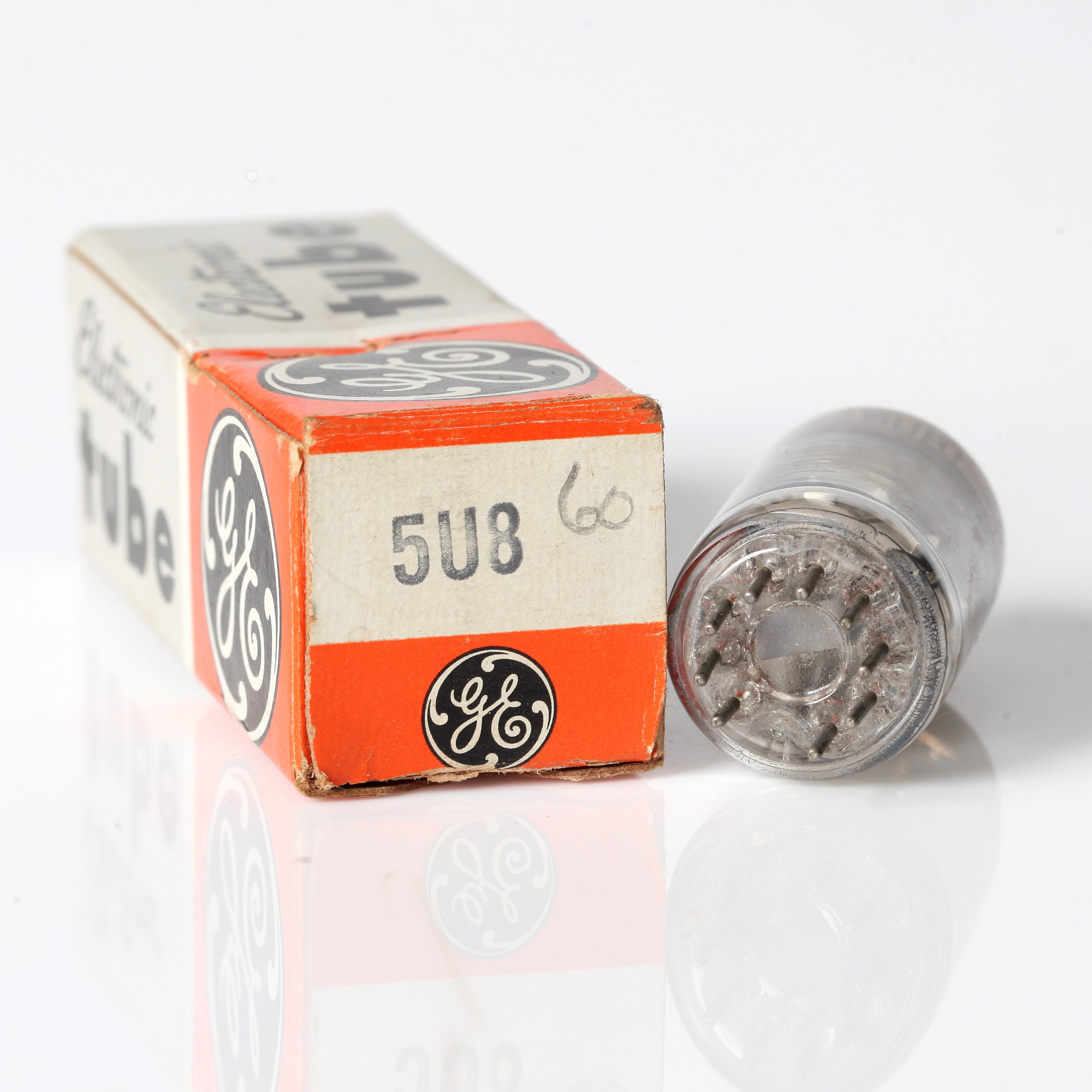

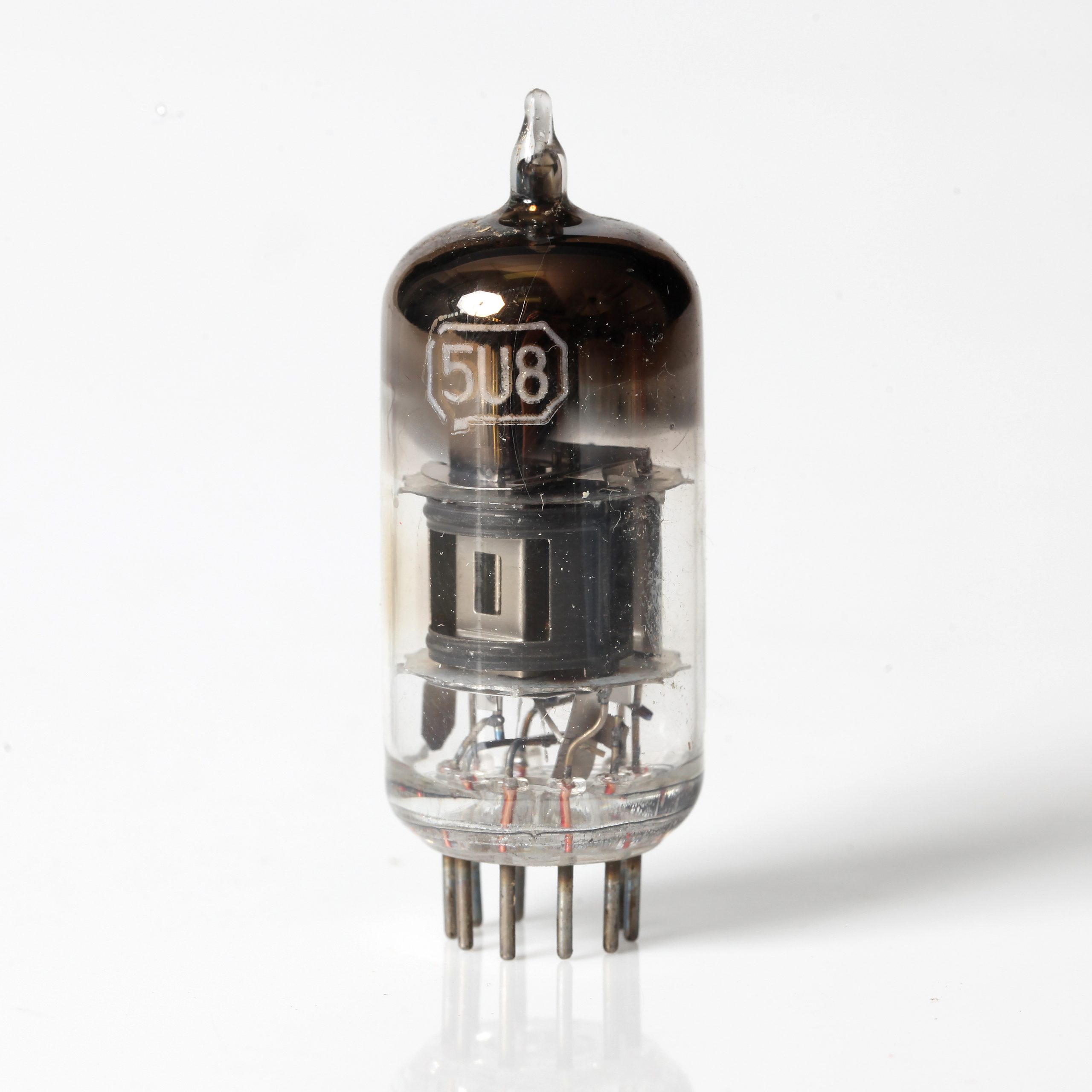

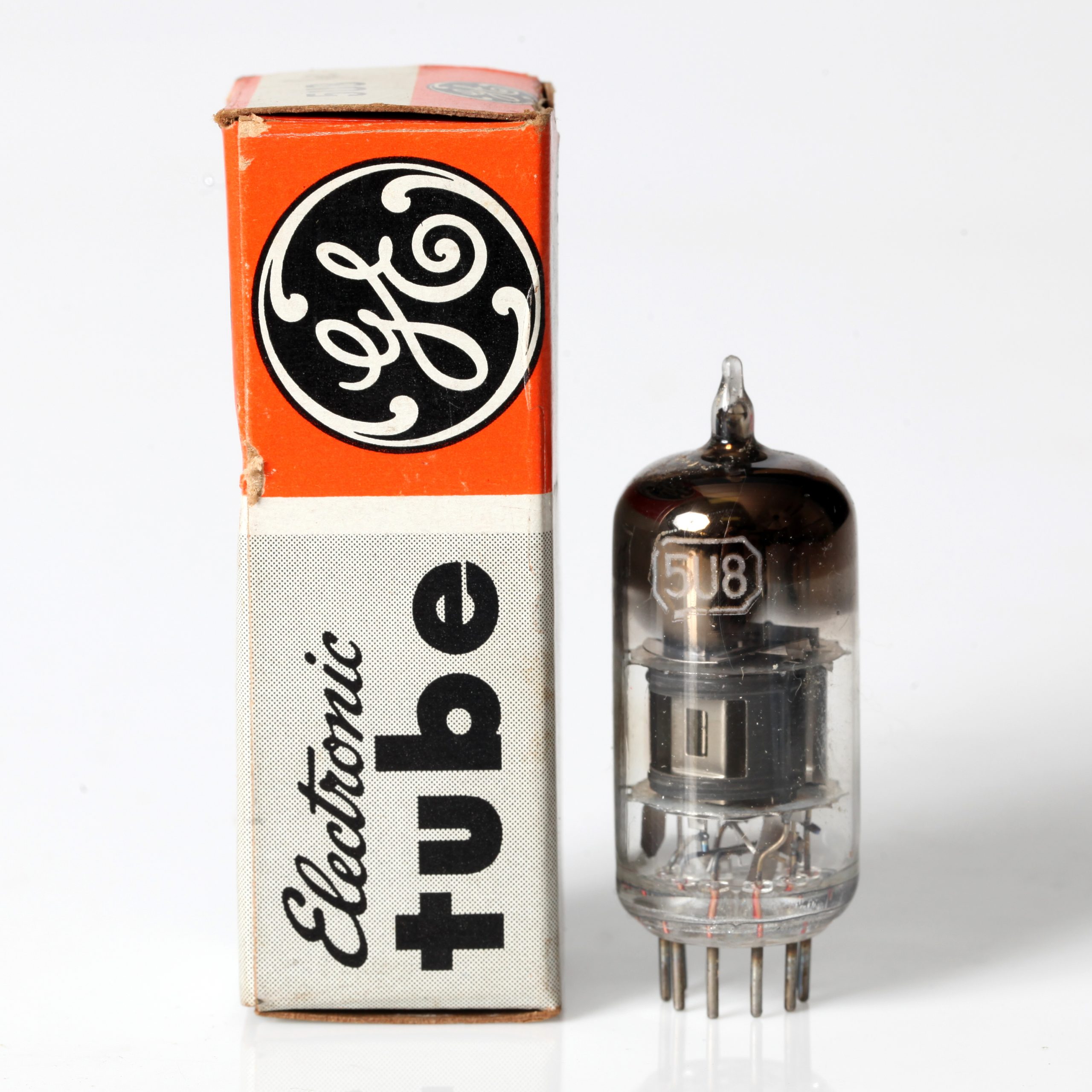

Válvula 5U8 – GENERAL ELECTRIC

---

VÁLVULA 5U8 – GENERAL ELECTRIC

Descrição Geral: A 5U8 é uma válvula combinada com triode e pentodo em um único envelope. É projetada para aplicações em amplificadores e circuitos de recepção, oferecendo um bom desempenho em uma construção compacta.

Características Principais:

• Tipo: Triode e Pentodo
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 2.5 W (para cada seção)
• Tensão de Aquecedor: 5 V
• Corrente do Aquecedor: 1.0 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 8.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 5U8 combina uma triode e um pentodo em um único envelope, permitindo uma ampla gama de aplicações em amplificação e recepção.
• A tensão de aquecimento de 5 V é relativamente baixa, o que pode exigir uma fonte de alimentação específica para garantir a operação correta da válvula.
• Certifique-se de operar a válvula dentro das especificações recomendadas para garantir um desempenho ideal e a longevidade do componente.
