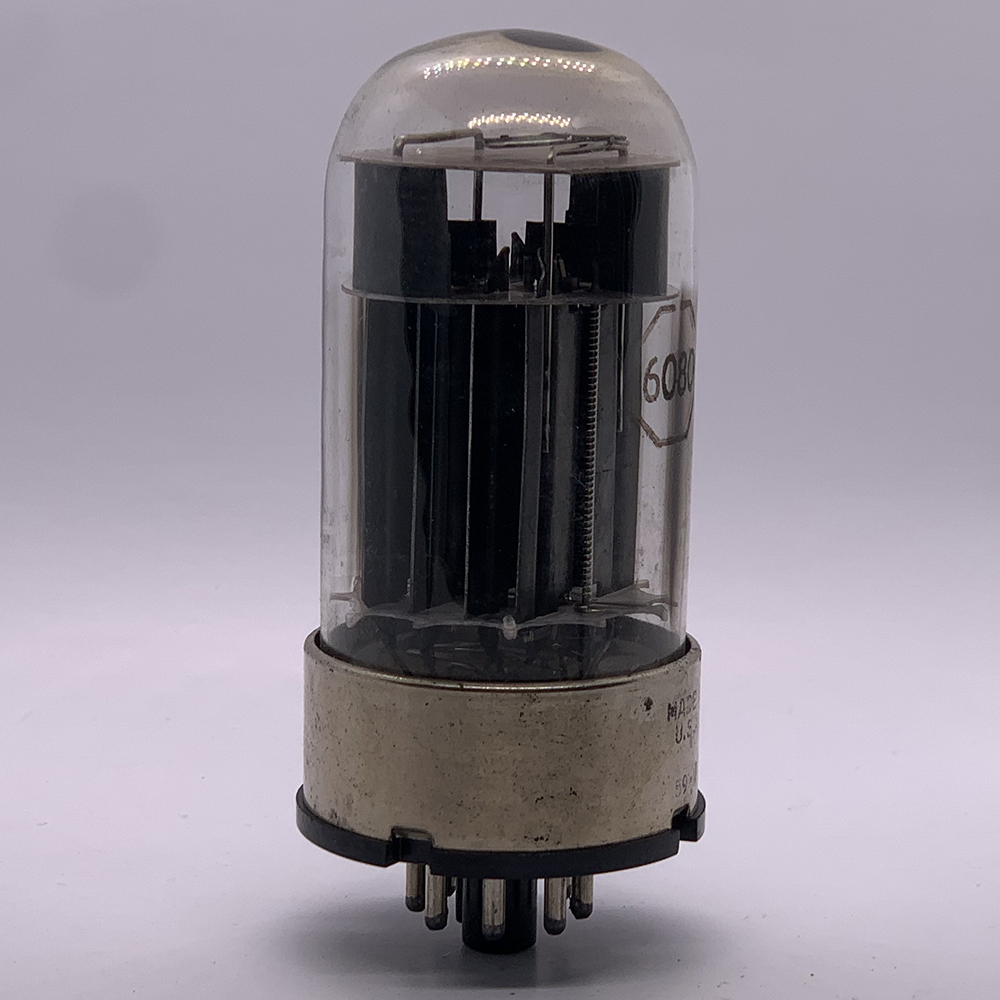

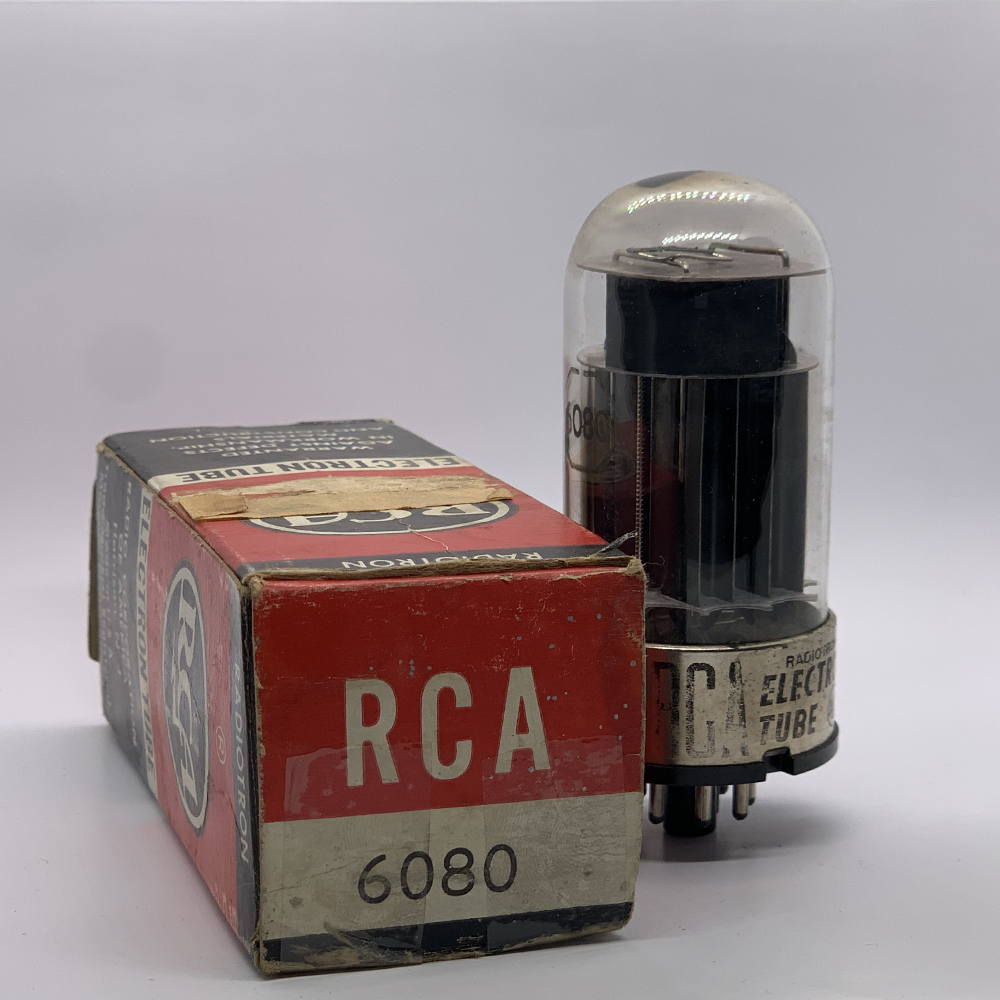

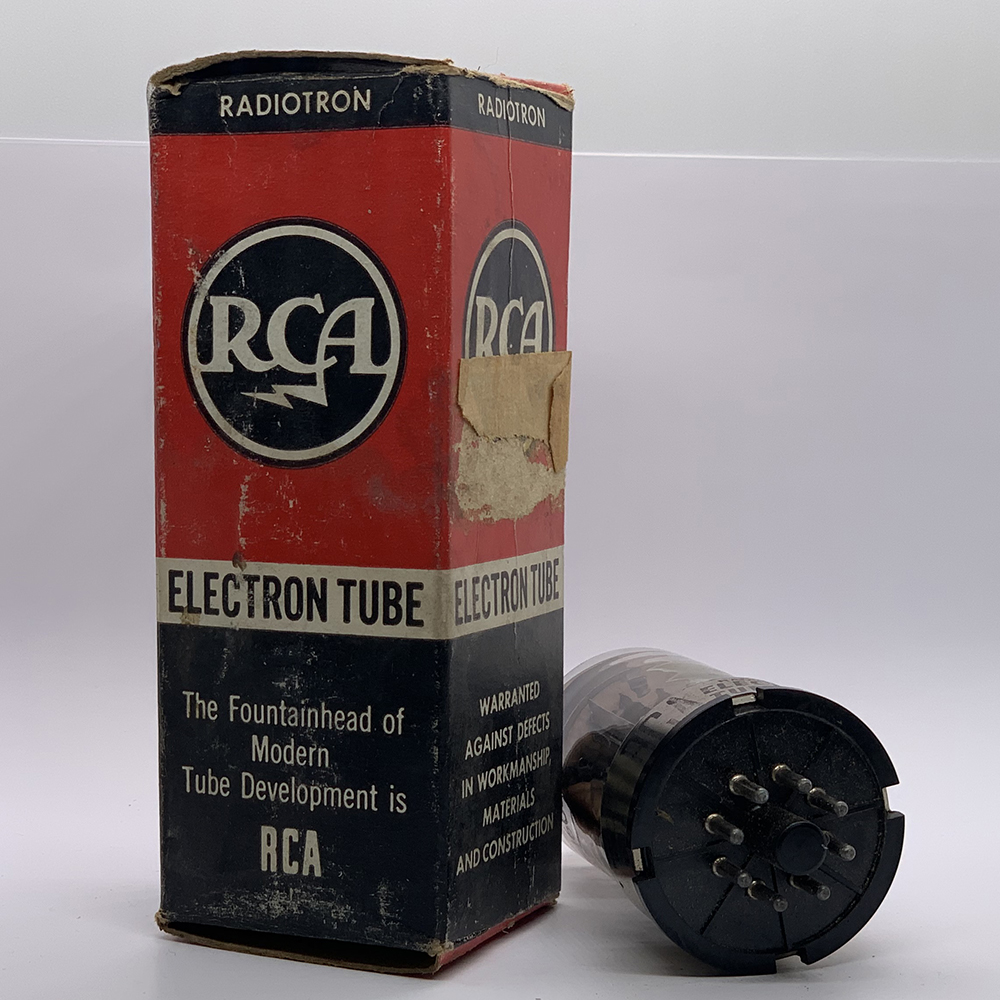

Válvula 6080 – Introdução e Ficha Técnica

🔹 Introdução

A 6080 é uma válvula duplo triodo de potência (power double triode), desenvolvida inicialmente para uso como reguladora em fontes de alimentação.
Porém, devido às suas características, tornou-se extremamente popular em amplificadores de áudio hi-fi e, mais tarde, em amplificadores para fones de ouvido (headphone amps) de alta qualidade.

Sua construção robusta, alta capacidade de corrente e baixa resistência interna a tornam uma válvula versátil tanto em áudio quanto em fontes de alimentação reguladas.

---

🔹 Ficha Técnica (valores típicos)

• Tipo: Duplo Triodo de Potência

• Filamento: 6,3 V / 2,5 A

• Base: Octal (8 pinos)

• Tensão máxima de placa (Va): 250 V

• Tensão da grade (Vg): -65 V típica

• Dissipação máxima por placa: 13 W (26 W total)

• Corrente máxima de placa: 125 mA por seção

• Fator de amplificação (µ): 2,0

• Resistência interna (Ra): ~ 280 Ω

• Transcondutância (gm): ~ 6.500 µmho

---

🔹 Configuração de Pinos (base octal)

1 – Placa (anodo) triode 1
2 – Grade de controle triode 1
3 – Cátodo triode 1
4 – Filamento
5 – Filamento
6 – Cátodo triode 2
7 – Grade de controle triode 2
8 – Placa (anodo) triode 2

---

🔹 Aplicações

• Reguladores de tensão: em fontes de alimentação de equipamentos de precisão.

• Áudio Hi-Fi: usada em estágios de saída de amplificadores valvulados devido à sua baixa resistência interna e robustez.

• Amplificadores para fones de ouvido (OTL – Output Transformerless): é uma das válvulas mais usadas nesse tipo de projeto.

• Circuitos de potência: em paralelo ou push-pull, pode fornecer potência significativa em baixa tensão.

---

🔹 Observações

• A 6080 tem versões industriais/militares, como a 6AS7G, que compartilham a mesma pinagem e características semelhantes.

• É uma válvula bastante valorizada no mercado de áudio high-end.

• Precisa de fonte de filamento robusta, devido ao consumo elevado (2,5 A).
