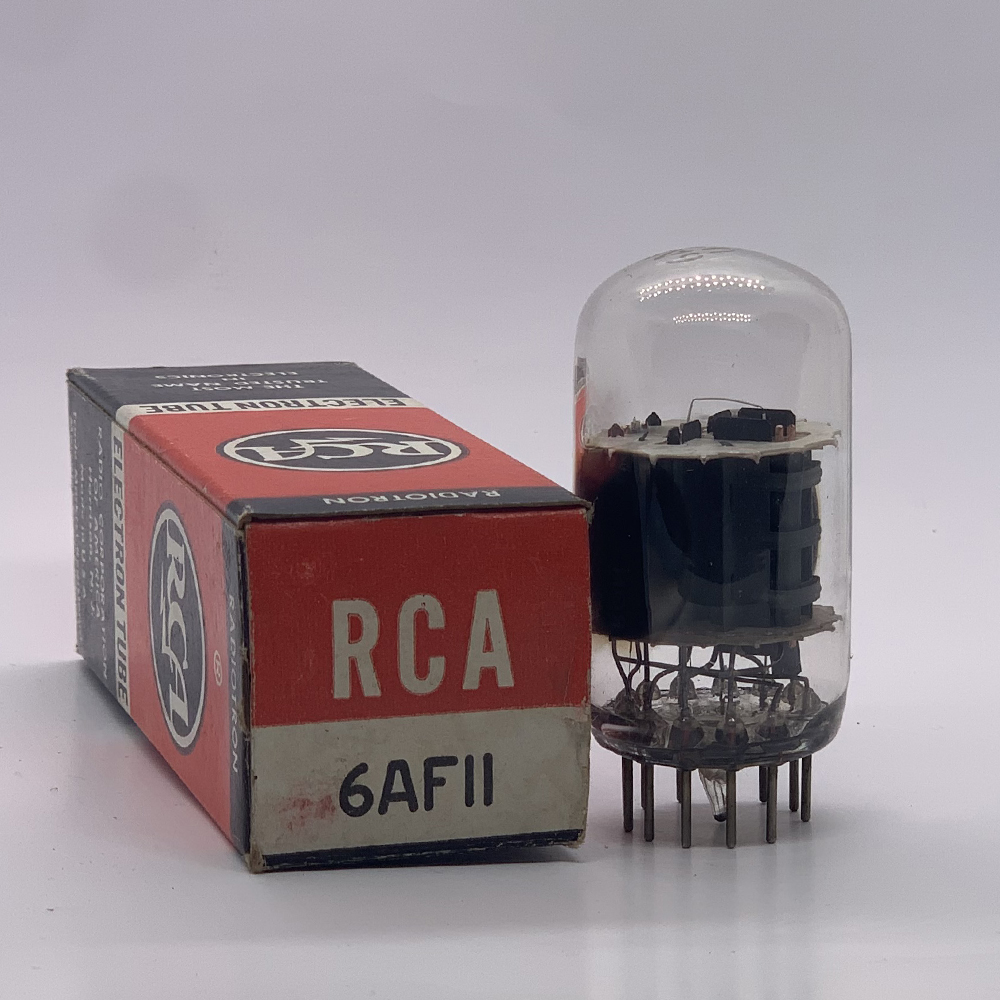

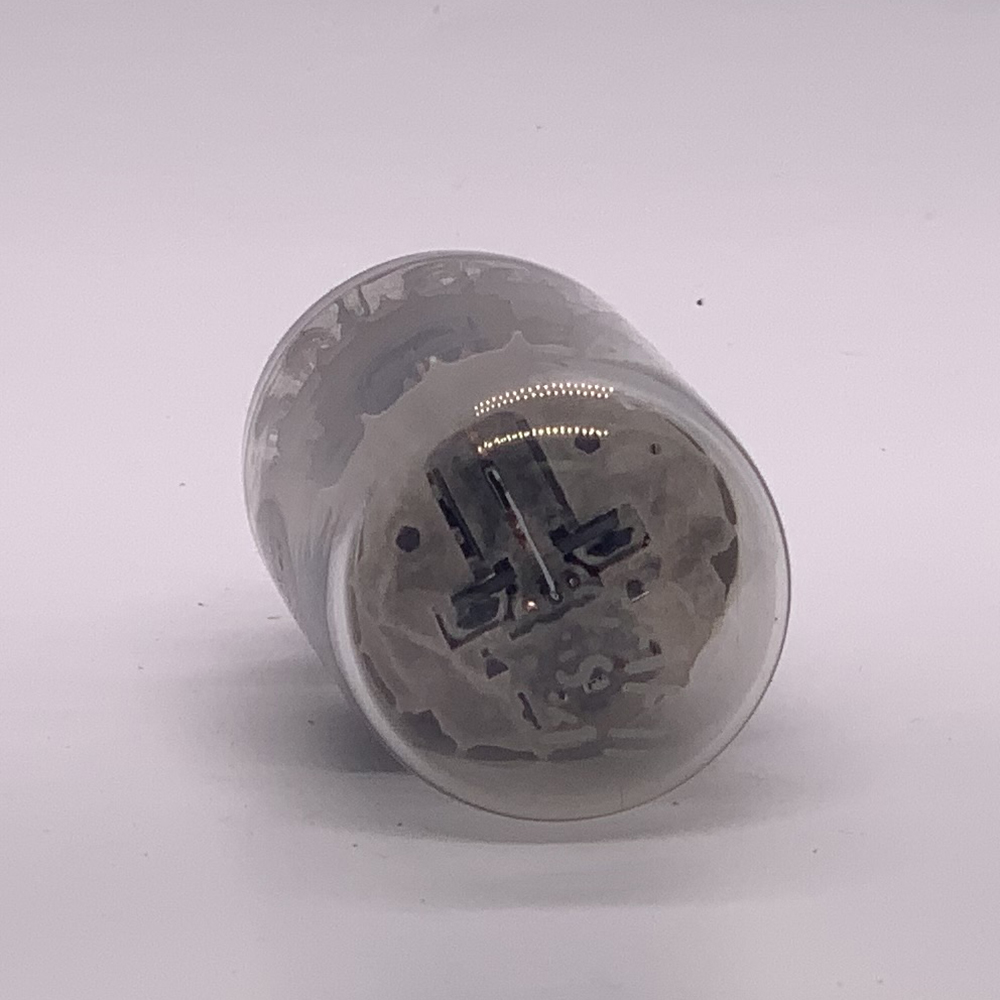

VÁLVULA 6AF11 – FICHA TÉCNICA COMPLETA
Introdução
A 6AF11 é uma válvula Compactron multifuncional, contendo duas seções triodo e uma seção pentodo em um único invólucro de vidro com 12 pinos.
Projetada para uso em televisores valvulados, foi amplamente utilizada nas décadas de 1960 e 1970 em estágios de amplificação vertical, osciladores e controle de sincronismo.
Sua configuração híbrida (Triodo–Triodo–Pentodo) permite grande versatilidade, reduzindo o número de válvulas e o espaço no chassi, com excelente estabilidade térmica e desempenho linear.
A 6AF11 é considerada uma sucessora funcional de válvulas duplas como 6U10 e 6BN11, porém com a vantagem adicional de incluir um pentodo de potência na mesma estrutura.
Características Gerais
| Parâmetro | Triodo 1 | Triodo 2 | Pentodo |
|---|---|---|---|
| Tipo | Triodo de amplificação | Triodo de controle | Pentodo de potência |
| Base | Compactron (12 pinos) | Compactron (12 pinos) | Compactron (12 pinos) |
| Tensão de aquecimento (filamento) | 6,3 V | 6,3 V | 6,3 V |
| Corrente de aquecimento | 0,6 A | 0,6 A | 0,6 A |
| Tensão máxima de placa | 300 V | 300 V | 330 V |
| Corrente de placa (máx.) | 10 mA | 10 mA | 50 mA |
| Dissipação máxima de placa | 1,5 W | 1,5 W | 7 W |
| Tensão de grade de controle (G₁) típica | –2 V | –2 V | –10 V |
| Transcondutância (Gm) | 2.000 µmhos | 2.000 µmhos | 5.000 µmhos |
| Fator de amplificação (µ) | 20 | 20 | — |
| Tensão máxima de tela (G₂) | — | — | 150 V |
| Corrente de tela (G₂) | — | — | 6 mA |

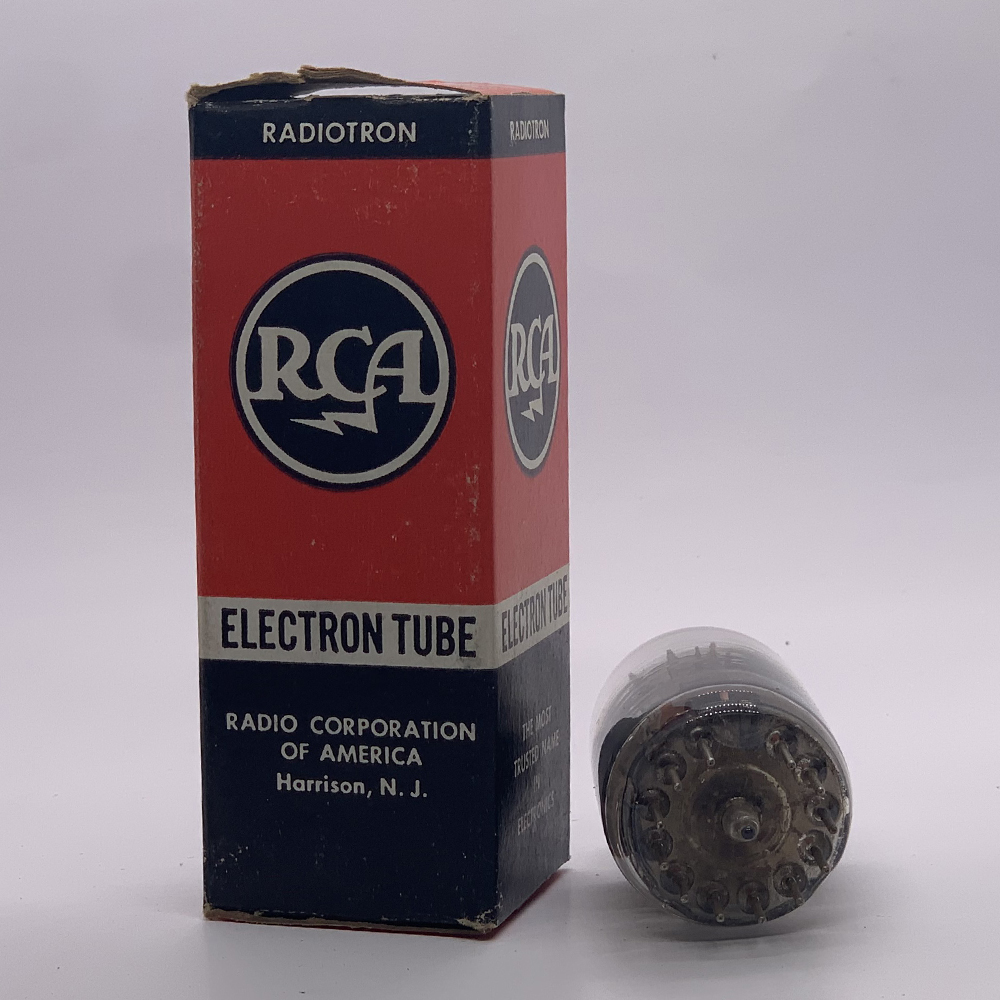

Pinagem – Base Compactron (12 pinos)
| Pino | Função |
|---|---|
| 1 | Placa (Triodo 1) |
| 2 | Grade de controle (Triodo 1) |
| 3 | Cátodo (Triodo 1) |
| 4 | Filamento (H) |
| 5 | Filamento (H) |
| 6 | Cátodo (Pentodo) |
| 7 | Grade de controle (G₁ – Pentodo) |
| 8 | Grade de tela (G₂ – Pentodo) |
| 9 | Placa (Anodo – Pentodo) |
| 10 | Cátodo (Triodo 2) |
| 11 | Grade de controle (Triodo 2) |
| 12 | Placa (Triodo 2) |
O filamento de 6,3 V / 0,6 A é comum a todas as seções e aquecido indiretamente, o que garante isolamento elétrico e operação livre de ruídos.
Aplicações
-
Amplificação vertical e osciladores de deflexão em televisores valvulados.
-
Amplificadores de áudio (AF) e pré-amplificadores, usando os triodos como etapas de ganho.
-
Circuitos de sincronismo e controle de varredura horizontal/vertical.
-
Circuitos osciladores RC, amplificadores de fase e geradores de forma de onda.
-
Substituição direta em equipamentos que utilizam 6U10, 6BN11, 6FY7 e 6EA7, com pequenos ajustes de polarização.
-
Aplicações experimentais de áudio e instrumentação compacta, onde é vantajoso integrar várias funções em uma única válvula.
Notas Técnicas
-
A estrutura combinada (Triodo–Triodo–Pentodo) oferece excelente aproveitamento elétrico e térmico, ideal para chassis compactos.
-
Cada triodo pode ser usado como amplificador, oscilador ou seguidor de catodo, de forma independente.
-
O pentodo possui alta capacidade de corrente e dissipação moderada, adequado para acionamento de deflexão vertical ou saída de áudio de baixa potência (~3 W RMS).
-
O aquecimento indireto e o isolamento interno entre seções reduzem o ruído e melhoram a estabilidade.
-
Em circuitos de áudio, é possível usar os dois triodos como pré e inversor de fase, com o pentodo atuando como estágio de saída (mini amplificador integrado).
Resumo
A 6AF11 é uma válvula multifuncional Compactron, combinando duas seções triodo e um pentodo em um único bulbo.
Oferece alto desempenho, baixo ruído e grande versatilidade, sendo ideal para televisores valvulados, instrumentos eletrônicos e amplificadores compactos.
Por unir três válvulas em uma, proporciona redução de espaço e custo, mantendo confiabilidade e desempenho consistentes.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 6U10 | Mesmo tipo (2 triodos + 1 pentodo), características próximas |
| 6BN11 | Duplo triodo, sem pentodo – uso parcial equivalente |
| 6FY7 | Duplo triodo-pentodo, parâmetros semelhantes |
| 6EA7 | Duplo triodo, usada em circuitos similares |
| 6LM8 / ECL82 | Triodo-pentodo europeu, menor potência |
| 6MF8 | Equivalente parcial (triodo-pentodo), mesma base Compactron |
Conclusão
A 6AF11 é uma válvula triodo-triodo-pentodo Compactron de alta confiabilidade e desempenho versátil, ideal para aplicações combinadas de amplificação, oscilação e deflexão.
Amplamente utilizada em televisores RCA e GE, tornou-se uma das válvulas mais completas da linha Compactron, oferecendo eficiência, baixo ruído e longa durabilidade.
Seu projeto integrado reduz a necessidade de múltiplas válvulas discretas, sendo excelente para restauração de equipamentos vintage ou projetos experimentais compactos.
