VÁLVULA 6AL11 – FICHA TÉCNICA COMPLETA
Introdução

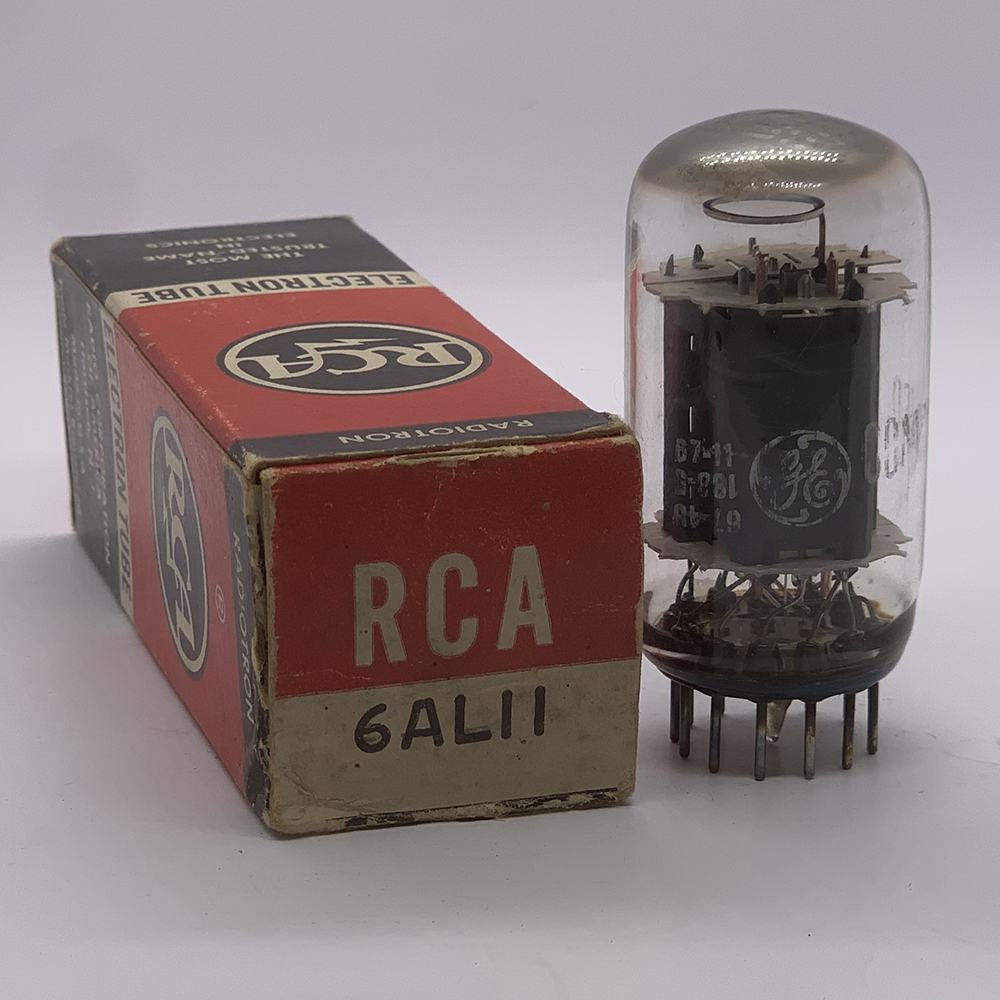

A 6AL11 é uma válvula Compactron combinada, contendo duas seções triodo e uma seção diodo dentro do mesmo invólucro de vidro de 12 pinos.
Ela foi desenvolvida para uso em televisores e receptores valvulados, desempenhando funções de amplificação, detecção e controle de sincronismo vertical/horizontal.
Projetada para reduzir o número de válvulas no chassi, a 6AL11 combina em um único envelope funções normalmente realizadas por duas ou três válvulas separadas, otimizando espaço e consumo de energia.
Sua estrutura de aquecimento indireto e isolamento interno entre seções garante operação estável, baixa microfonia e longa durabilidade — características que tornaram essa válvula bastante utilizada em equipamentos da RCA, Sylvania, Zenith e GE.
Características Gerais
| Parâmetro | Diodo | Triodo 1 | Triodo 2 |
|---|---|---|---|
| Tipo | Diodo retificador | Triodo de amplificação | Triodo de controle |
| Base | Compactron (12 pinos) | Compactron (12 pinos) | Compactron (12 pinos) |
| Tensão de aquecimento (filamento) | 6,3 V | 6,3 V | 6,3 V |
| Corrente de aquecimento | 0,6 A | 0,6 A | 0,6 A |
| Tensão máxima de placa | 330 V | 330 V | 330 V |
| Corrente de placa (máx.) | 5 mA | 10 mA | 10 mA |
| Dissipação máxima de placa | — | 1,5 W | 1,5 W |
| Tensão típica de grade (G₁) | — | –2 V | –2 V |
| Transcondutância (Gm) | — | 2.200 µmhos | 2.200 µmhos |
| Fator de amplificação (µ) | — | 20 | 20 |
| Tipo de aquecimento | Indireto | Indireto | Indireto |
Pinagem – Base Compactron (12 pinos)
| Pino | Função |
|---|---|
| 1 | Placa (Triodo 1) |
| 2 | Grade de controle (Triodo 1) |
| 3 | Cátodo (Triodo 1) |
| 4 | Filamento (H) |
| 5 | Filamento (H) |
| 6 | Cátodo (Triodo 2) |
| 7 | Grade de controle (Triodo 2) |
| 8 | Placa (Triodo 2) |
| 9 | Placa (Diodo) |
| 10 | Cátodo (Diodo) |
| 11 | Blindagem interna / NC |
| 12 | Ligação estrutural / NC |
O filamento de 6,3 V / 0,6 A é comum a todas as seções e garante aquecimento uniforme com isolamento entre os catodos.
Aplicações
-
Circuitos de sincronismo vertical e horizontal em televisores valvulados.
-
Amplificadores e controladores de osciladores verticais.
-
Circuitos de detecção de vídeo ou áudio (seção diodo).
-
Amplificação de tensão e controle de fase.
-
Substituição direta em televisores RCA, Sylvania e Philco que utilizam a 6AL11 em estágios de sincronismo.
-
Aplicações em instrumentos analógicos e sistemas de varredura vertical compactos.
Notas Técnicas
-
O diodo interno é geralmente utilizado para detecção de sinal ou retificação auxiliar de controle, enquanto as duas seções triodo funcionam como amplificadores ou osciladores sincronizados.
-
O aquecimento indireto permite montagem mista em circuitos AC/DC, evitando interferências de ruído.
-
O uso de duas seções triodo independentes oferece flexibilidade para circuitos de fase, amplificação ou controle.
-
Deve ser utilizada com soquete Compactron de 12 pinos e montagem vertical para melhor dissipação térmica.
-
Excelente substituta para combinações de válvulas do tipo 12AT7 + 6AV6 em configurações simplificadas.
Resumo
A 6AL11 é uma válvula Compactron híbrida (Diodo + Duplo Triodo) projetada para amplificação, detecção e sincronismo, muito utilizada em televisores valvulados.
Combina baixo ruído, boa linearidade e longa vida útil, permitindo substituir múltiplos componentes em um único envelope.
É uma das válvulas mais versáteis da linha Compactron, sendo encontrada em sistemas RCA, GE e Sylvania das décadas de 60–70.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 6AF11 | Duplo triodo + pentodo (função semelhante) |
| 6U10 | Duplo triodo + pentodo, mesma base |
| 6BN11 | Duplo triodo sem diodo |
| 6AV11 | Diodo + duplo triodo, parâmetros ligeiramente diferentes |
| 6D10 | Compactron similar (diodo + duplo triodo) |
| 12AT7 + 6AV6 | Equivalente funcional com válvulas separadas |
Conclusão
A 6AL11 é uma válvula Compactron multifuncional de alto desempenho, combinando um diodo e dois triodos em um único invólucro, ideal para circuitos de deflexão, sincronismo e detecção em televisores e receptores valvulados.
Oferece eficiência, baixo consumo e excelente estabilidade, sendo amplamente empregada por fabricantes norte-americanos nos anos 60.
Até hoje, é uma válvula valorizada por restauradores e técnicos por sua durabilidade e comportamento elétrico previsível.
