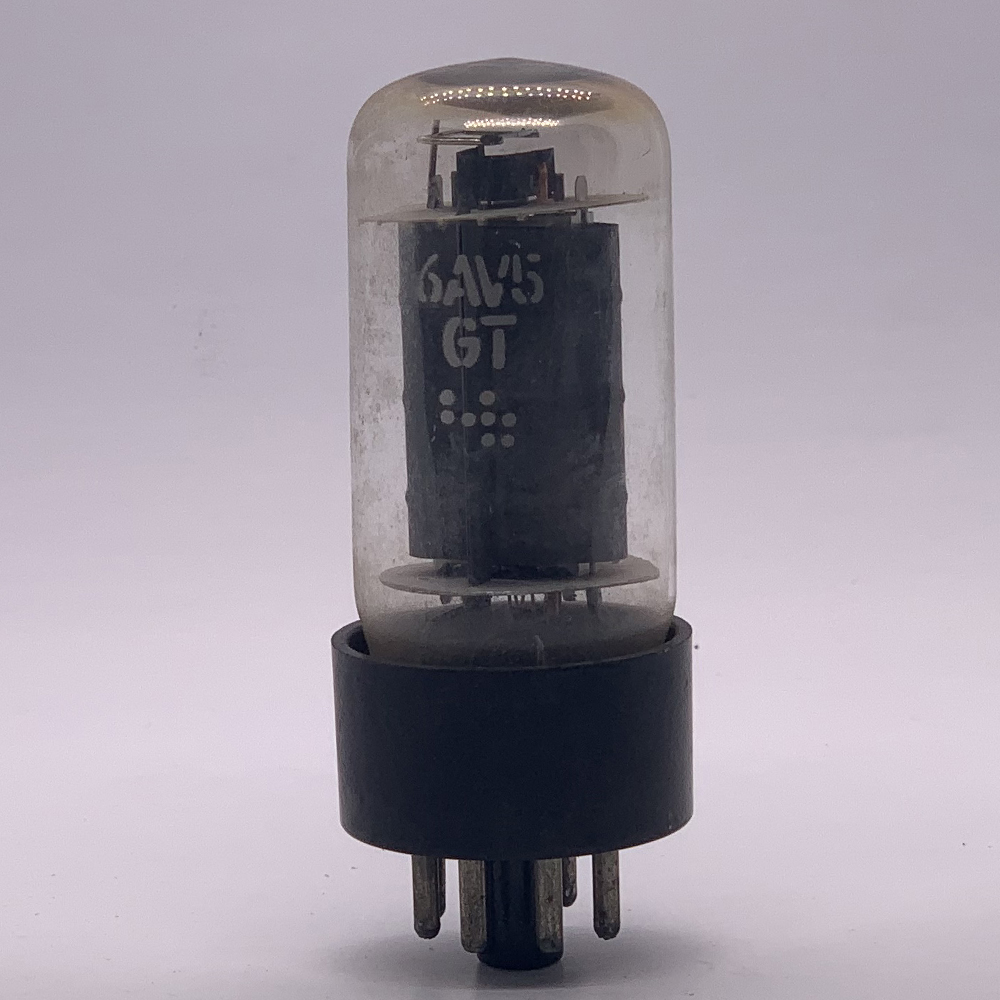

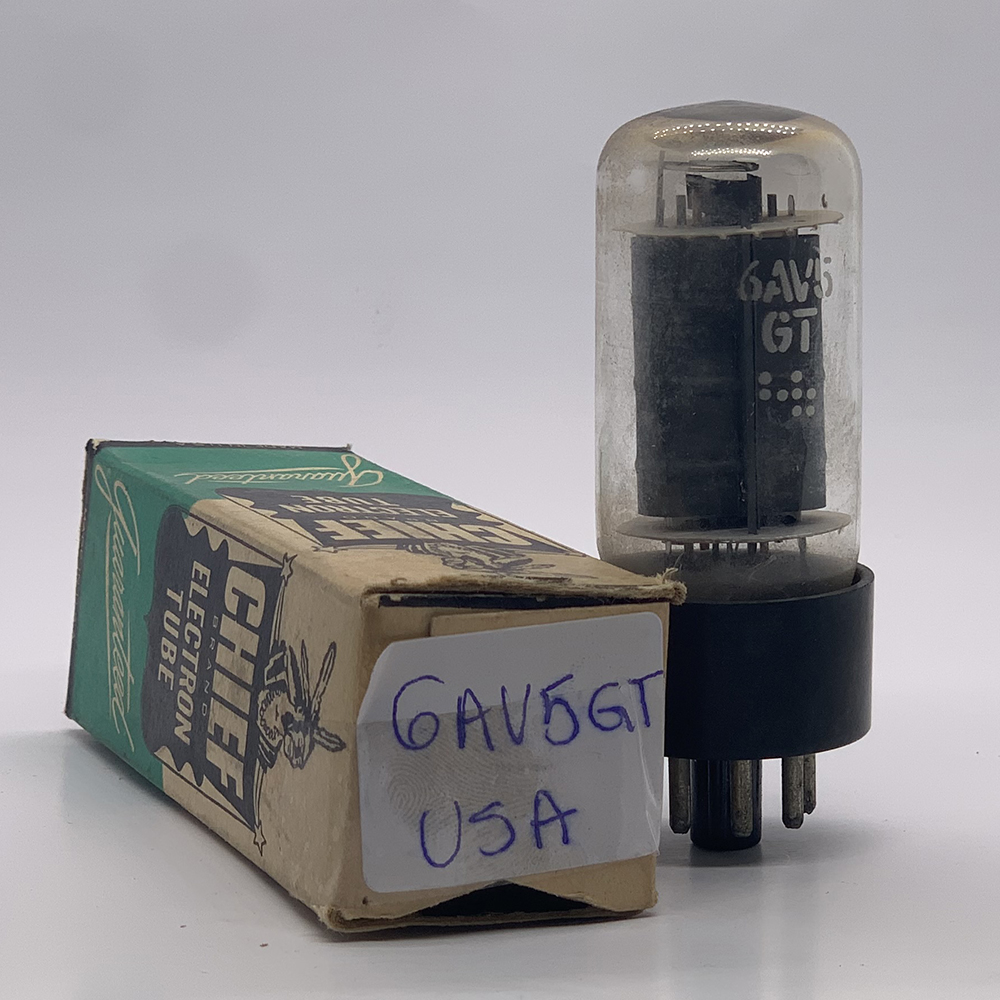

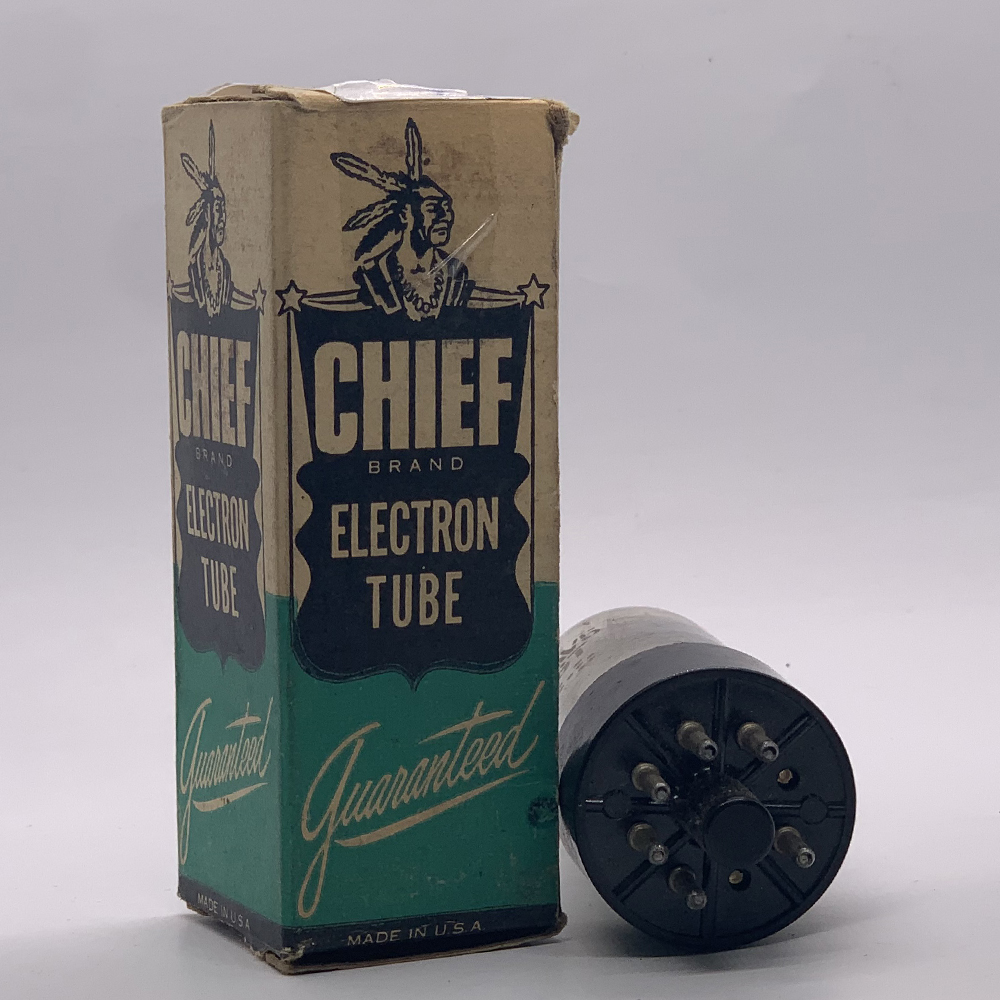

VÁLVULA 6AV5GT – FICHA TÉCNICA COMPLETA
Introdução
A 6AV5GT é uma válvula tetrodo de feixe (beam power tetrode) desenvolvida para uso em amplificadores de potência, deflexão horizontal de televisores e aplicações industriais de controle.
Ela pertence à família de válvulas de potência GT (Glass Tubular), com aquecimento indireto, alta dissipação de placa e elevada capacidade de corrente.
Projetada originalmente para o estágio de deflexão horizontal em televisores, a 6AV5GT também foi amplamente utilizada em amplificadores de áudio de alta fidelidade (Hi-Fi) e em transmissores AM/FM de pequeno porte, devido à sua alta linearidade e robustez térmica.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Tetrodo de feixe (Beam Power Tetrode) |
| Base | Octal (8 pinos) |
| Tensão de aquecimento (filamento) | 6,3 V |
| Corrente de aquecimento | 1,2 A |
| Tensão máxima de placa (Va max) | 550 V |
| Tensão máxima de tela (G₂ max) | 250 V |
| Corrente de placa (máx.) | 90 mA |
| Corrente de tela (típica) | 8 mA |
| Dissipação máxima da placa | 11 W |
| Dissipação máxima da tela | 2,5 W |
| Tensão de grade (G₁) típica | –16 V |
| Transcondutância (Gm) | 5.500 µmhos |
| Fator de amplificação (µ) | 10 (aprox.) |
| Tipo de aquecimento | Indireto |
| Resistência de carga recomendada | 7.000 Ω (push-pull) |
| Potência de saída típica (em push-pull) | 18–20 W |
| Tempo de aquecimento | 11 s (típico) |
Pinagem – Base Octal (8 pinos)
| Pino | Função |
|---|---|
| 1 | Conexão interna (NC) |
| 2 | Grade de controle (G₁) |
| 3 | Cátodo (K) e feixe de alinhamento |
| 4 | Filamento (H) |
| 5 | Filamento (H) |
| 6 | Grade de tela (G₂) |
| 7 | Placa (Anodo) |
| 8 | Conexão interna (suporte do feixe) |
O feixe dirigido (beam forming plates) substitui a grade supressora tradicional, proporcionando menor distorção e maior eficiência do que os pentodos convencionais.
Aplicações
-
Televisores valvulados: circuito de deflexão horizontal (linha).
-
Amplificadores de áudio de alta potência (Hi-Fi e PA): uso em configuração single-ended ou push-pull.
-
Osciladores e moduladores de RF.
-
Conversores e fontes valvuladas industriais.
-
Amplificadores lineares para rádio amador (HF/VHF).
Notas Técnicas
-
A 6AV5GT é um beam tetrode de potência média, com desempenho semelhante ao 6L6 em certas condições.
-
Opera com excelente linearidade e baixa distorção harmônica em amplificadores de áudio classe AB1.
-
Em aplicações de TV, atua no estágio de deflexão horizontal, lidando com altas correntes e picos de tensão.
-
Recomenda-se montagem vertical, com ventilação natural ou forçada, para evitar superaquecimento do envelope.
-
O aquecimento indireto oferece isolamento elétrico completo entre catodo e filamento, reduzindo ruído e fugas.
Resumo
A 6AV5GT é uma válvula tetrodo de feixe robusta e confiável, capaz de fornecer alta potência com excelente linearidade.
Usada amplamente em televisores, amplificadores de áudio e transmissores, destaca-se pela durabilidade, estabilidade térmica e desempenho consistente.
Seu projeto de feixe dirigido reduz distorção e melhora a eficiência em relação aos pentodos tradicionais.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 6AV5GA | Mesma válvula, envelope maior e dissipação de 17 W |
| 6BQ6GT / GA | Similar em potência, usada também em deflexão horizontal |
| 6W6GT | Menor dissipação e corrente de placa |
| 6L6 / 6L6GC | Substituto funcional com maior potência e eficiência |
| 6CZ5 | Tetrodo similar, com parâmetros ligeiramente diferentes |
| 12AV5GA | Versão de filamento 12,6 V |
| EL36 / 6CM5 | Equivalente europeu direto em algumas aplicações |
Conclusão
A 6AV5GT é uma válvula tetrodo de feixe médio de alta confiabilidade e desempenho linear, utilizada em amplificadores, transmissores e televisores.
Sua resistência térmica e baixa distorção a tornaram uma das válvulas mais populares da categoria nos anos 1950 e 1960.
Até hoje é muito procurada por restauradores de amplificadores valvulados e rádio-amadores, pela combinação de potência, estabilidade e som limpo em configurações de áudio push-pull.
