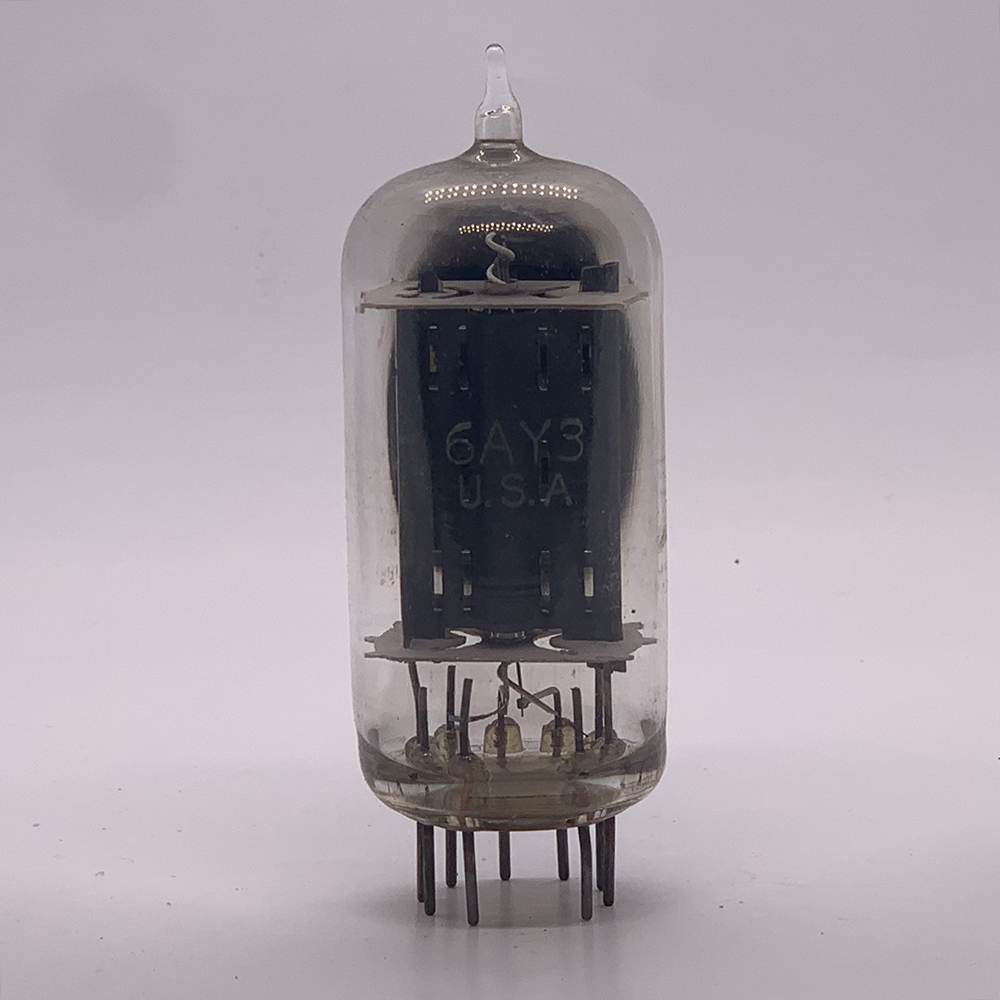

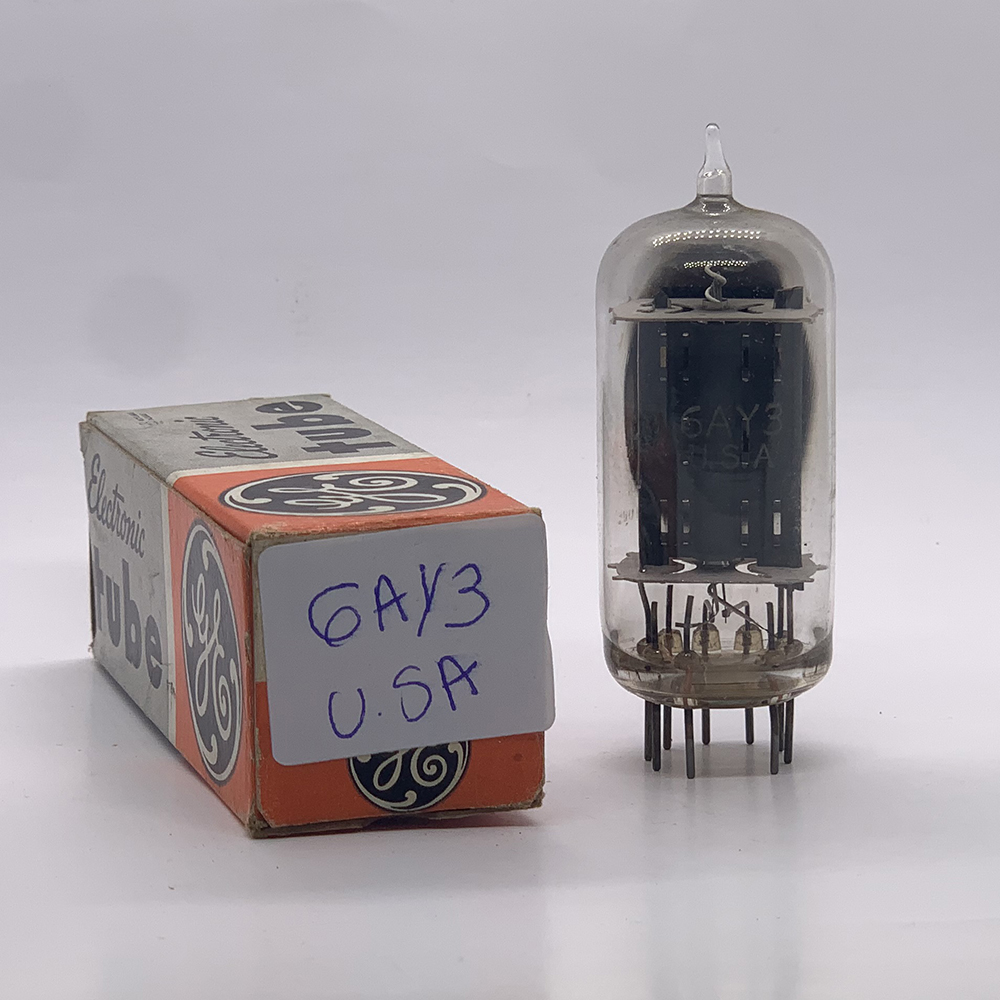

🧩 Ficha Técnica – Válvula 6AY3
📘 Introdução
A 6AY3 é uma válvula retificadora de meia onda (half-wave rectifier) desenvolvida principalmente para fontes de alimentação de rádios e televisores que operam com filamentos em série.
Foi criada para fornecer corrente contínua estável em aparelhos sem transformador, convertendo diretamente a tensão da rede alternada em corrente contínua para os estágios de baixa tensão.
Sua estrutura simples — um único cátodo e uma placa — permitiu tamanho compacto e alta confiabilidade. É funcionalmente similar à 12AX3 e 35W4, mas projetada para tensão de aquecimento de 6,3 V, tornando-a compatível com equipamentos que usam válvulas de 6,3 V no filamento.
⚙️ Estrutura Interna
-
Tipo: Diodo retificador de potência.
-
Elementos: Cátodo emissivo e placa retificadora única.
-
Aquecimento indireto, com filamento isolado.
-
Baixa resistência térmica e excelente durabilidade.
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Diodo retificador de meia onda |
| Aplicação típica | Fonte de alimentação em rádios e TVs |
| Envoltório | Miniatura de vidro (base Noval – 9 pinos) |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 6,3 V |
| Corrente de aquecimento (If) | 0,6 A |
| Corrente contínua máxima (Io) | 125 mA |
| Corrente de pico por ciclo | 450 mA |
| Tensão inversa máxima (PIV) | 350 V |
| Tensão eficaz máxima da placa | 250 V RMS |
| Queda de tensão direta (a 100 mA) | ~25 V |
| Capacitância máxima do primeiro filtro | 40 µF |
| Resistência série mínima recomendada | 50 Ω |
| Base | B9A (Noval) |
⚡ Dados Elétricos Detalhados
| Parâmetro | Condição | Valor |
|---|---|---|
| Corrente contínua máxima | Retificação de meia onda | 125 mA |
| Corrente de pico máxima | Carga capacitiva | 450 mA |
| Tensão inversa de pico | Entre placa e cátodo | 350 V |
| Tensão de saída DC típica | 190 V (com 250 V RMS no secundário) | |
| Capacitância de entrada recomendada | 10 – 40 µF | |
| Tempo de aquecimento | ~11 s |
🔌 Pinagem – Base B9A (Noval)
| Pino | Conexão |
|---|---|
| 1 | Sem conexão |
| 2 | Filamento |
| 3 | Filamento |
| 4 | Placa |
| 5 | Sem conexão |
| 6 | Sem conexão |
| 7 | Cátodo |
| 8 | Sem conexão |
| 9 | Sem conexão |
Nota: Filamento entre os pinos 2 e 3.
A placa é o pino 4 e o cátodo o pino 7.
🧠 Aplicações Típicas
-
Retificação de meia onda em rádios AM/FM, televisores e aparelhos portáteis.
-
Fontes simples em equipamentos de teste e medição.
-
Projetos “All American Five” com série de 6,3 V.
-
Pode substituir diretamente válvulas 6AX3 ou 6ZY3, com pequenas diferenças elétricas.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 6AX3 | Equivalente funcional direto |
| 6ZY3 | Equivalente elétrico aproximado |
| 12AX3 | Versão de 12,6 V no filamento |
| 17AX3 | Versão de 17 V |
| 35W4 | Equivalente funcional com tap de filamento (não direta) |
| 6AV3 | Similar em corrente e queda de tensão |
⚠️ Cuidados de Operação
-
Evitar ligar diretamente a grandes capacitores (> 40 µF) no primeiro estágio do filtro.
-
Sempre utilizar resistência série de limitação para reduzir corrente de pico.
-
Garantir ventilação e evitar tensões inversas acima de 350 V.
-
Esperar o aquecimento completo do filamento antes de aplicar tensão de placa (≈ 10 s).
📈 Curvas Características (descrição)
-
Corrente direta × Tensão direta: curva exponencial; a 25 V de queda há ~100 mA.
-
Corrente × Tensão inversa: corrente de fuga < 0,5 mA até 300 V inversos.
-
Curva de tensão de saída × corrente: linear até 120 mA, queda gradual após esse ponto.
🧾 Observações Históricas
A 6AY3 foi produzida por fabricantes como RCA, Sylvania, GE e Westinghouse, sendo amplamente utilizada em televisores compactos e rádios portáteis de meados dos anos 1950.
Por sua confiabilidade, também serviu em fontes auxiliares de equipamentos de teste e pequenos amplificadores valvulados.
É uma das últimas válvulas retificadoras puras da série “6 V”, antes da adoção de diodos de silício.
