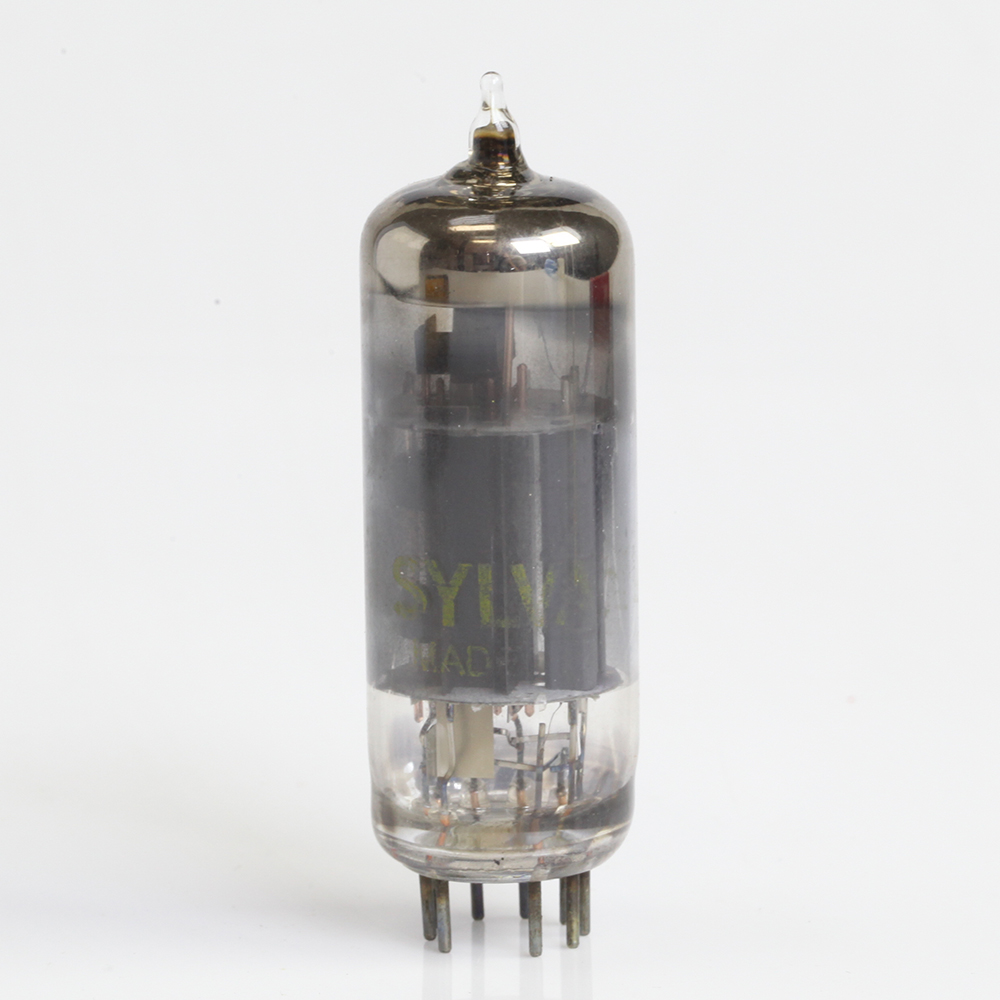

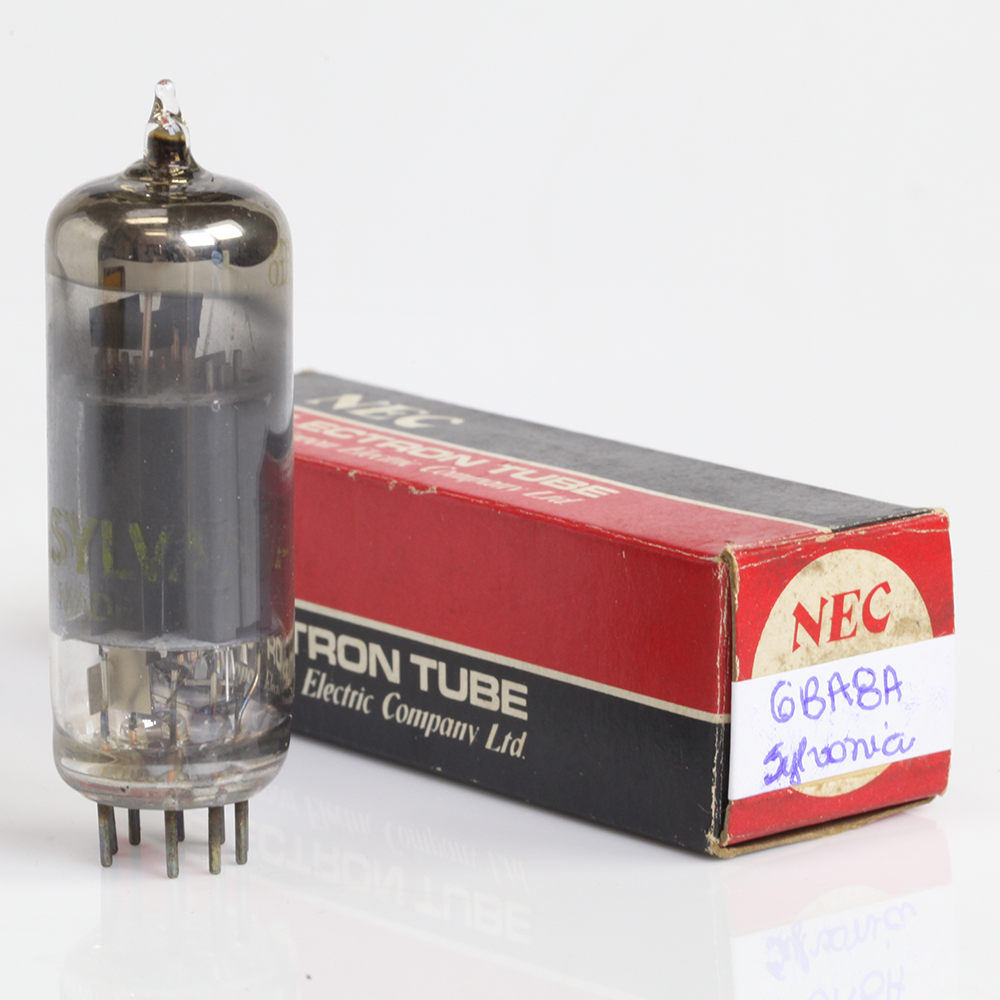

Válvula 6BA8A

Manual Técnico – Válvula 6BA8A

🔹 Introdução

A válvula 6BA8A é um triodo-pêntodo compacto (base noval, 9 pinos) desenvolvida para aplicações em circuitos de FI (frequência intermediária), osciladores e misturadores em rádios e televisores das décadas de 1950–1960.

Sua configuração combinando triodo e pêntodo em um único invólucro possibilitava reduzir o número de válvulas nos aparelhos, economizando espaço e custos, sem comprometer o desempenho.

🔹 Características Gerais

• Tipo: Triodo + Pêntodo
• Base: Noval (B9A – 9 pinos)
• Aquecimento: 6,3 V / 0,45 A
• Funções principais:
  • O triodo funcionava como oscilador local em receptores super-heteródinos.
  • O pêntodo era usado como misturador ou amplificador de FI.
• Aplicação típica: Estágios conversores em rádios AM/FM e televisores.

🔹 Dados Elétricos Principais

Filamento

• Tensão: 6,3 V
• Corrente: 0,45 A

Seção Triodo

• Tensão de placa máxima: 300 V
• Tensão de grade: -1 a -5 V (típica em oscilador)
• Transcondutância: ~2,2 mA/V
• Fator de amplificação (µ): ~60

Seção Pêntodo

• Tensão de placa máxima: 300 V
• Tensão de tela: 150 V
• Corrente típica de placa: 10 mA
• Transcondutância: ~5.500 µmho (5,5 mA/V)
• Dissipação de placa máxima: 2,5 W

🔹 Pinagem (Base Noval – B9A)

1. G1 (Grade de controle – pêntodo)
2. K (Cátodo – triodo e pêntodo comuns)
3. F (Filamento)
4. F (Filamento)
5. G3 (Grade supressora – pêntodo)
6. A (Ânodo – pêntodo)
7. G2 (Grade de tela – pêntodo)
8. A (Ânodo – triodo)
9. G1 (Grade – triodo)

(Obs: algumas variantes apresentam ligações internas de blindagem no pino 9 em vez de grade do triodo, dependendo do fabricante.)

🔹 Aplicações Típicas

A 6BA8A foi largamente utilizada em receptores de TV e rádio.

• Oscilador/misturador em receptores AM/FM:
  • O triodo como oscilador local.
  • O pêntodo como misturador, gerando a frequência intermediária.
• Estágio conversor em televisores VHF: recebendo sinais de RF e convertendo-os para FI.
• Equipamentos de comunicação: transceptores e receptores militares/civis.

🔹 Vantagens Técnicas

• Integra triodo + pêntodo em um único bulbo → compactação do circuito.
• Alto ganho em FI, adequado para receptores sensíveis.
• Baixo consumo de filamento em relação a válvulas separadas.
• Boa linearidade para uso em conversores.

🔹 Substitutas e Equivalentes

• ECL82 / 6BM8 (triodo-pêntodo, mas com características diferentes – mais usada em áudio).
• 6U8 / 6GH8 (também triodo-pêntodo para RF/IF, próximas em função).
• ECF80 (9A8) – versão europeia com aplicações similares.



🔹 Conclusão

A válvula 6BA8A foi uma solução prática para a indústria da época, unindo em um único envelope de vidro duas funções essenciais nos receptores super-heteródinos: oscilar e misturar sinais de RF.

Hoje, ainda pode ser encontrada em projetos de restauração de rádios/TV antigos e em experimentos de rádio-amadores, sendo um exemplo clássico da evolução das válvulas multifuncionais compactas.
