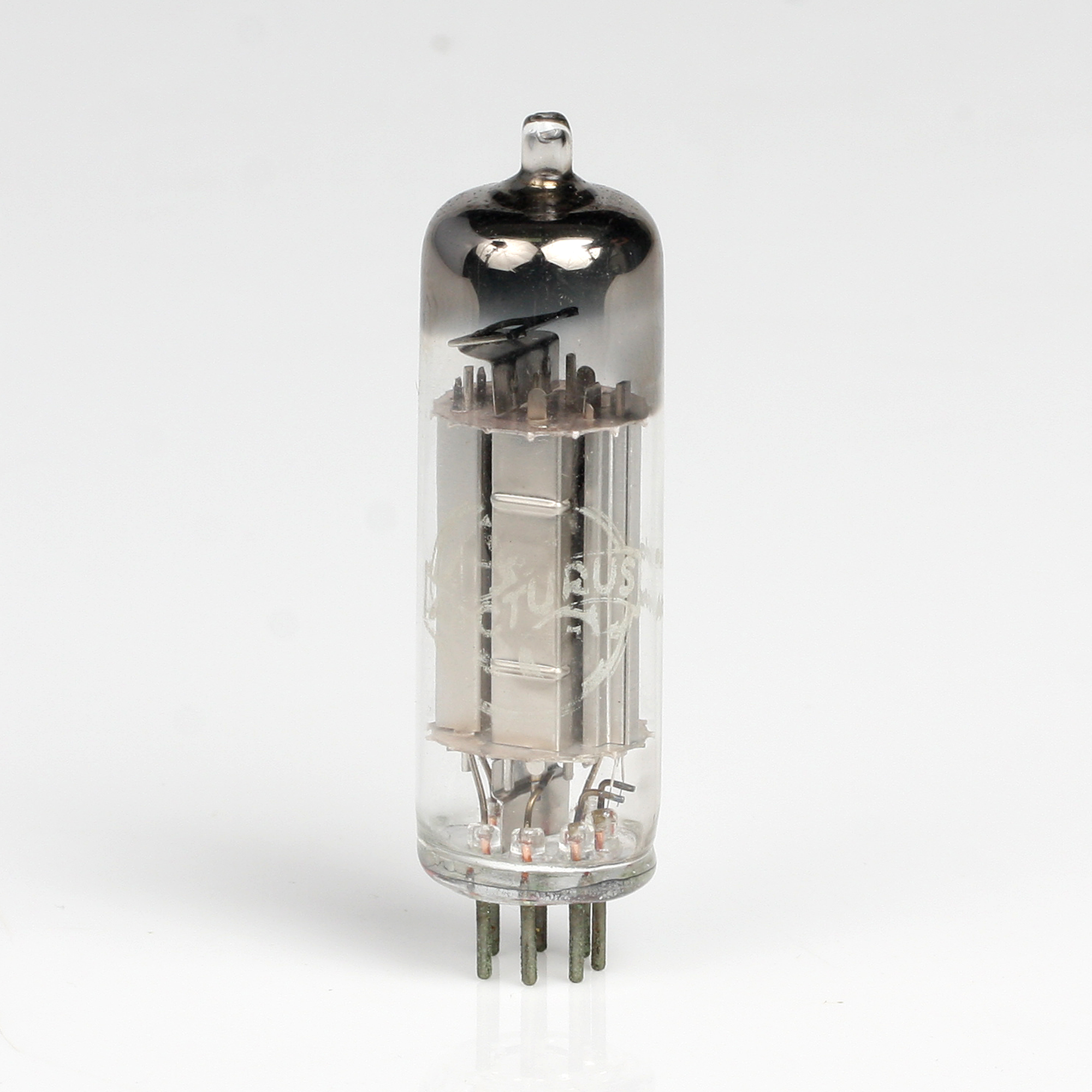

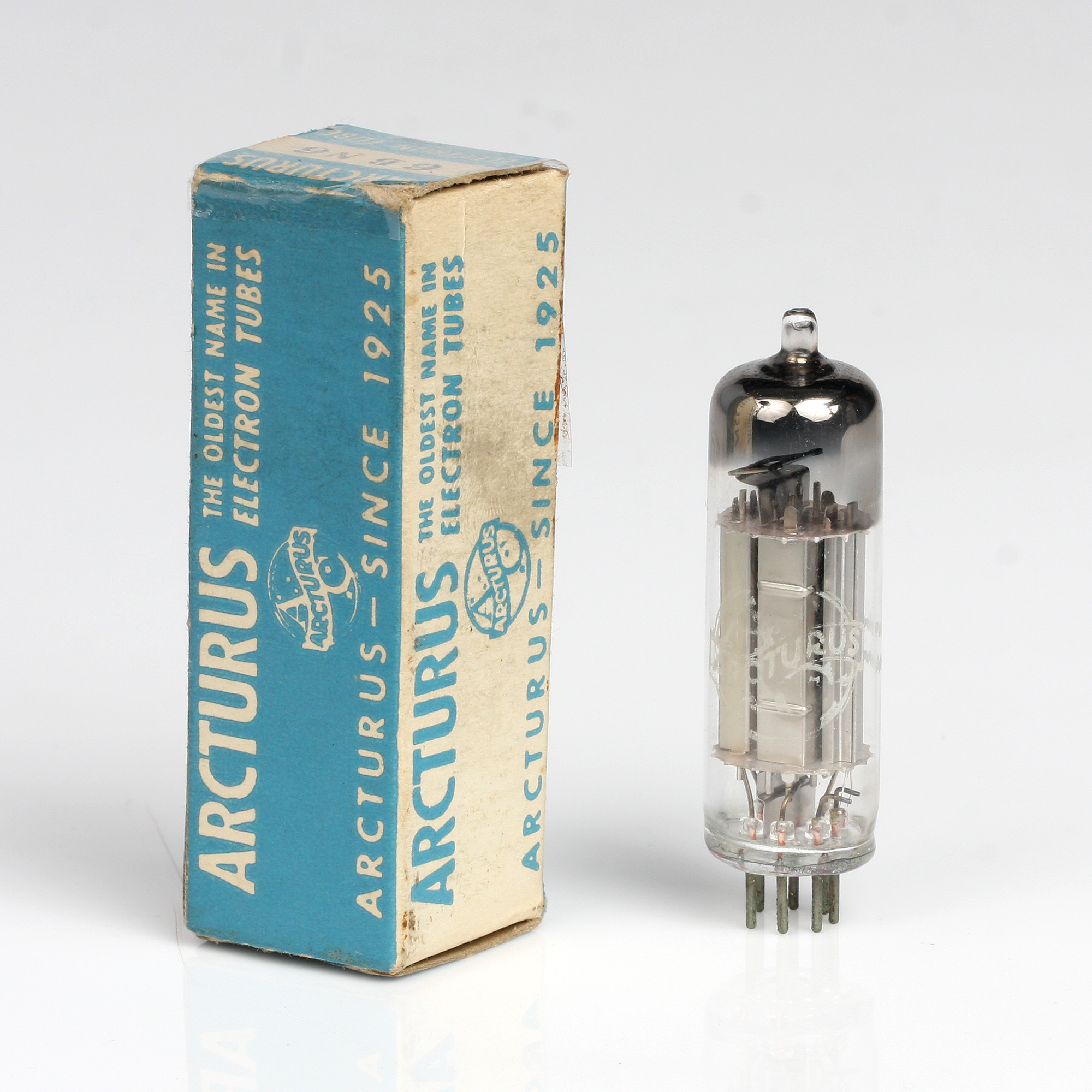

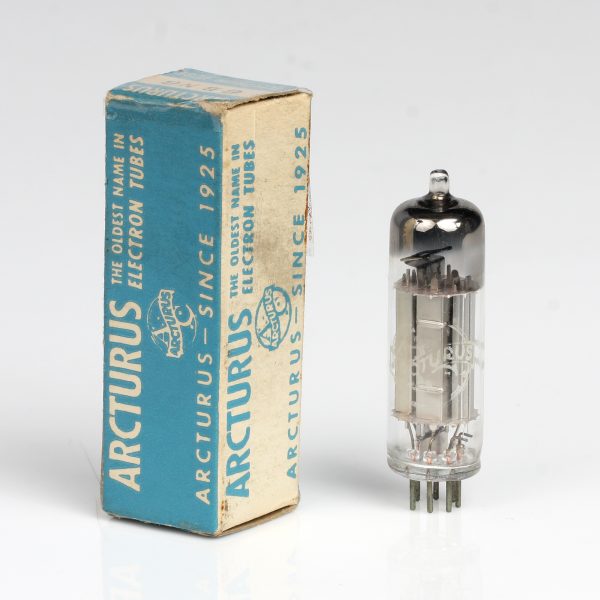

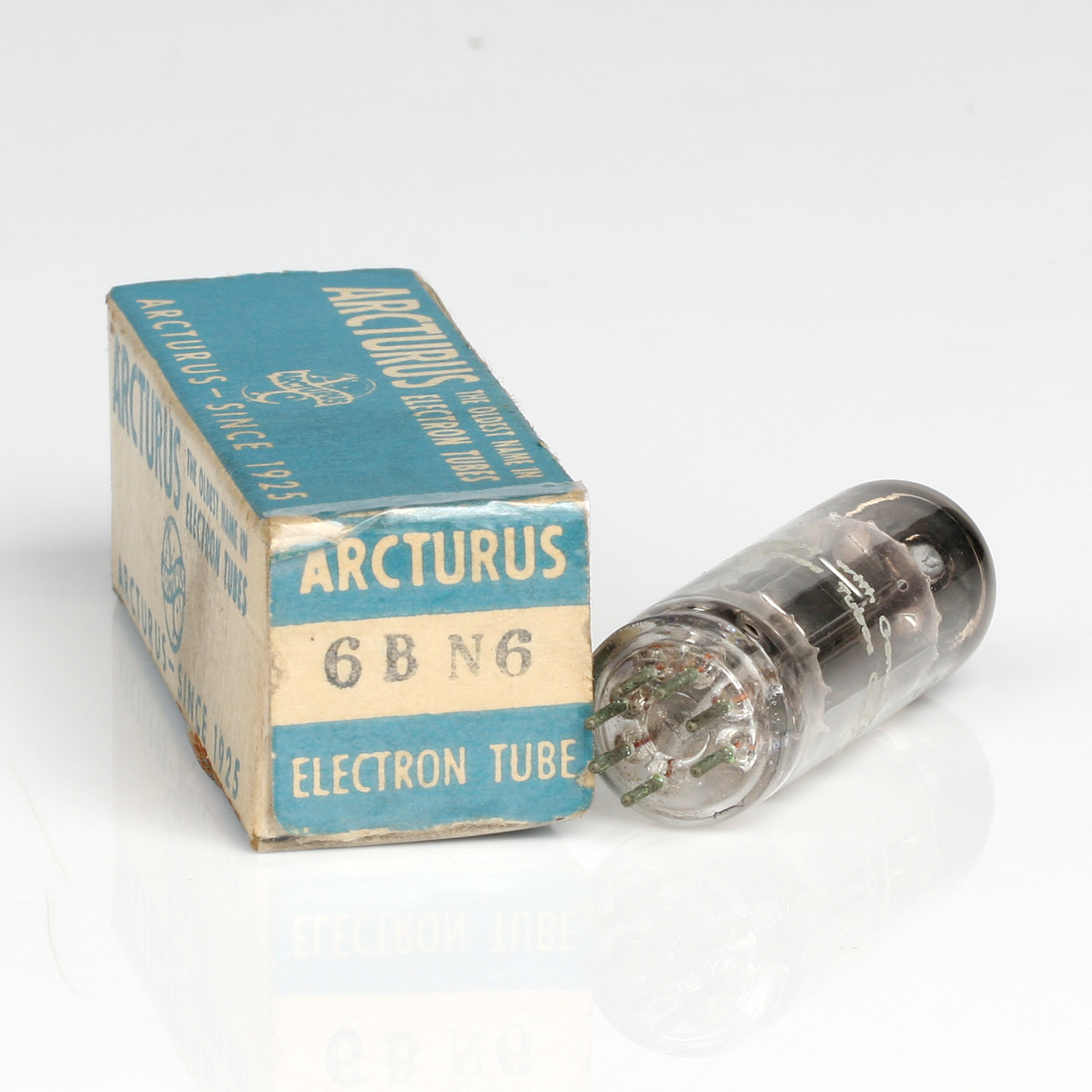

O 6BN6 é uma válvula eletrônico de tipo pentodo-gêiser, produzido pela Arcturus. Esta válvula é frequentemente utilizada em receptores de rádio e televisão, particularmente em circuitos de detecção de frequência (FM) e limitação de ruído.
Especificações Técnicas do 6BN6
- Tipo: Pentodo-gêiser
- Aquecimento: Indireto
- Voltagem de aquecimento (Vh): 6.3V
- Corrente de aquecimento (Ah): 0.3A
- Tensão de placa (Va): Máxima de 250V
- Tensão da tela (Vs): Máxima de 100V
- Corrente de placa (Ia): 6.5mA
- Corrente da tela (Is): 2.2mA
- Transcondutância (gm): 1500 µmhos
Características Gerais
- Construção: Válvula termiônica com aquecimento indireto, contendo um pentodo-gêiser no mesmo envelope.
- Base: Noval (9 pinos)
- Aplicações Típicas: Utilizado em circuitos de detecção de frequência em receptores de rádio FM, onde a função de pentodo-gêiser é particularmente eficaz para a detecção de sinal e limitação de ruído.
- Equivalentes: Não possui equivalentes diretos, mas pode ser substituído por tubos com características semelhantes em algumas aplicações específicas.
Pinagem do 6BN6
- Pino 1: Grelha de controle 3 (G3)
- Pino 2: Grelha de controle 1 (G1)
- Pino 3: Cátodo (K)
- Pino 4: Não utilizado
- Pino 5: Filamento (F)
- Pino 6: Filamento (F)
- Pino 7: Placa (P)
- Pino 8: Grelha de controle 2 (G2)
- Pino 9: Grelha de controle 4 (G4)
Considerações e Cuidados
- Manuseio Seguro: Devido às altas tensões envolvidas, é essencial manusear o 6BN6 com cuidado. Certifique-se de que o equipamento esteja desligado e devidamente descarregado antes de realizar qualquer substituição ou manutenção.
- Substituição: Ao substituir um 6BN6, verifique a compatibilidade com o circuito e as especificações exigidas pelo fabricante do equipamento para garantir o funcionamento correto e seguro. Utilizar equivalentes certificados pode ser uma boa prática para manter a integridade do circuito.
Notas Adicionais
- Durabilidade: A vida útil do 6BN6 pode variar conforme as condições de operação e o ambiente. Manter o equipamento em bom estado de funcionamento e operar dentro das especificações recomendadas pode ajudar a prolongar a vida útil da válvula.
- Aplicações Modernas: Embora menos comum em equipamentos modernos, o 6BN6 ainda pode ser encontrado em sistemas de restauração ou em equipamentos antigos em operação.
