Manual Técnico – Válvula 6BS8

---

🔹 Introdução

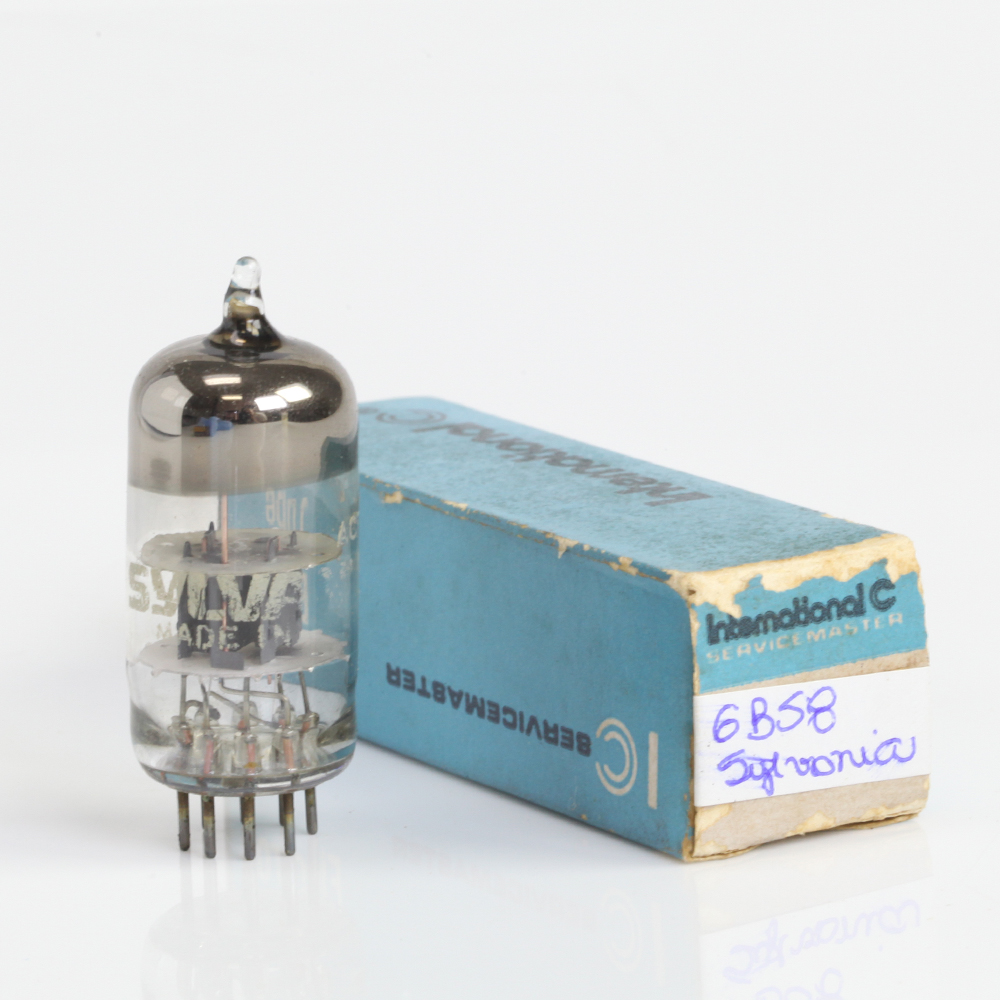

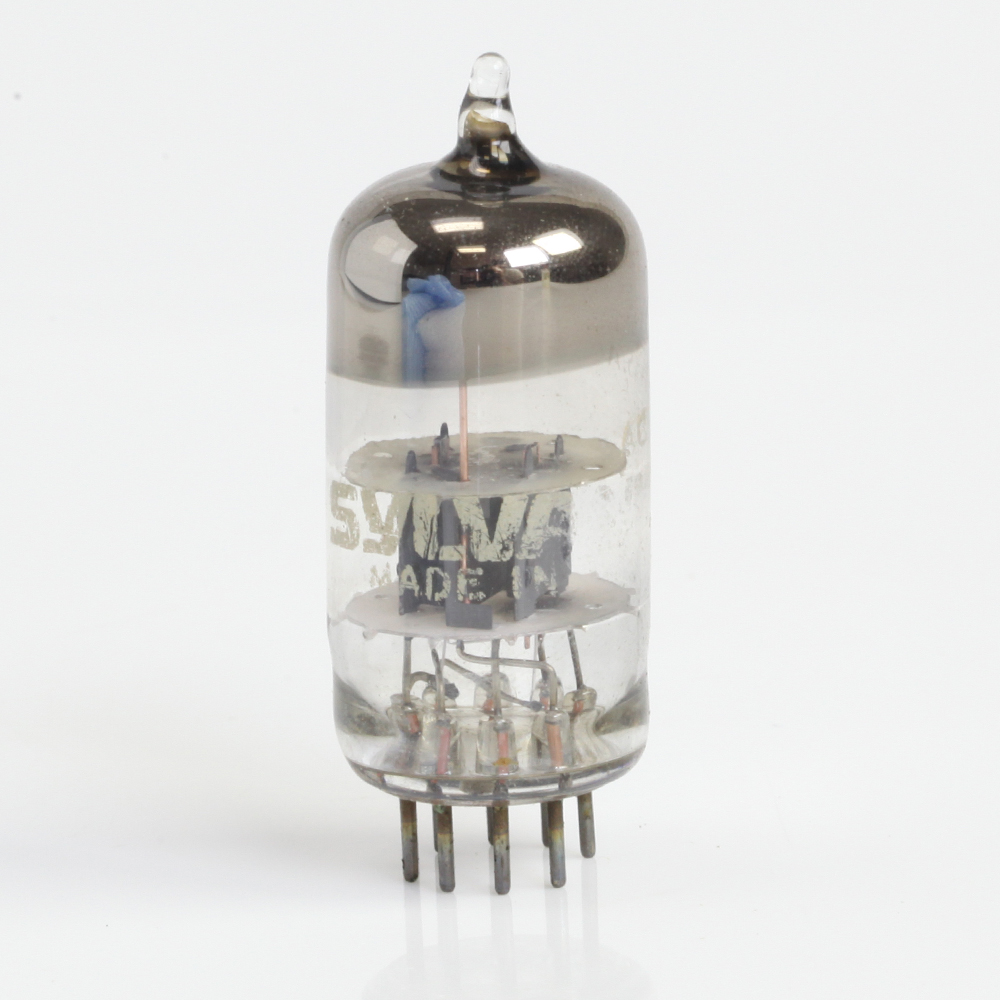

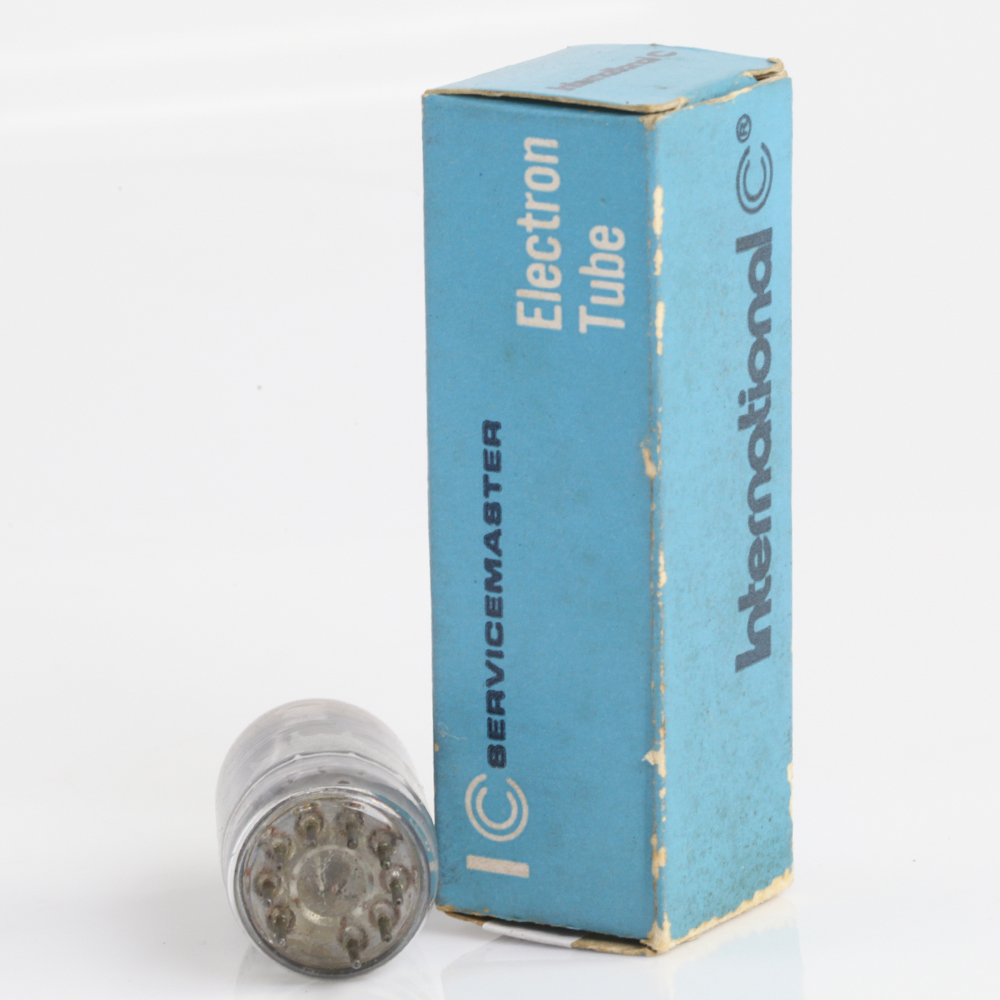

A válvula 6BS8 é um duplo triodo miniatura (base noval – 9 pinos), projetada para uso em amplificadores de RF, FI e vídeo em televisores e receptores da década de 1950/60.

Seu projeto é similar ao de válvulas como a 6BK7, 6BQ7 e 6BZ7, que também eram duplos triodos de baixo ruído, desenvolvidos especialmente para frequências altas (VHF/UHF).

Além da aplicação em TV, foi utilizada em equipamentos de comunicação e, mais recentemente, aproveitada em projetos de áudio hi-fi e instrumentos musicais, como pré-amplificadora.

---

🔹 Características Gerais

• Tipo: Duplo Triodo

• Base: Noval (B9A – 9 pinos)

• Aquecimento: 6,3 V / 0,45 A

• Função principal: Amplificação em RF, FI e vídeo

• Aplicações típicas: Etapas de RF em TV, mixers, receptores de VHF/UHF

---

🔹 Dados Elétricos Principais

Filamento

• Tensão nominal: 6,3 V

• Corrente: 0,45 A

Seção Triodo (cada metade)

• Tensão de placa: até 300 V

• Corrente típica de placa: 10 mA

• Dissipação máxima por placa: 1,5 W

• Fator de amplificação (µ): ~38

• Transcondutância (gm): ~5.000 µmho (5 mA/V)

• Resistência interna: ~7.600 Ω

---

🔹 Pinagem (Base Noval – B9A)

1. Placa (Triodo 1)

2. Grade (Triodo 1)

3. Cátodo (Triodo 1)

4. Filamento

5. Filamento

6. Placa (Triodo 2)

7. Grade (Triodo 2)

8. Cátodo (Triodo 2)

9. Blindagem interna

---

🔹 Aplicações Típicas

• Televisores antigos: como amplificador de RF, conversor e FI.

• Receptores de comunicação: em estágios de RF/VHF, como mixer ou amplificador de baixo ruído.

• Áudio hi-fi: alguns projetos experimentais utilizam a 6BS8 como pré-amplificadora.

• Instrumentos musicais: usada em circuitos customizados de pré de guitarra/baixo.

---

🔹 Vantagens Técnicas

• Baixo ruído → excelente para RF/VHF.

• Boa linearidade, útil em áudio também.

• Compacta (duas válvulas em um só invólucro).

• Compatível com outros duplos triodos da mesma família (6BQ7, 6BK7, 6BZ7).

---

🔹 Substitutas e Equivalentes

• 6BQ7A

• 6BK7A

• 6BZ7

• ECC85 (equivalente europeu aproximado)

---

🔹 Conclusão

A válvula 6BS8 é um duplo triodo desenvolvido originalmente para uso em RF e vídeo, mas que também pode ser empregado em áudio hi-fi e instrumentos musicais. Sua robustez, baixo ruído e versatilidade a tornam uma válvula de interesse para restauradores e entusiastas de projetos valvulados.
