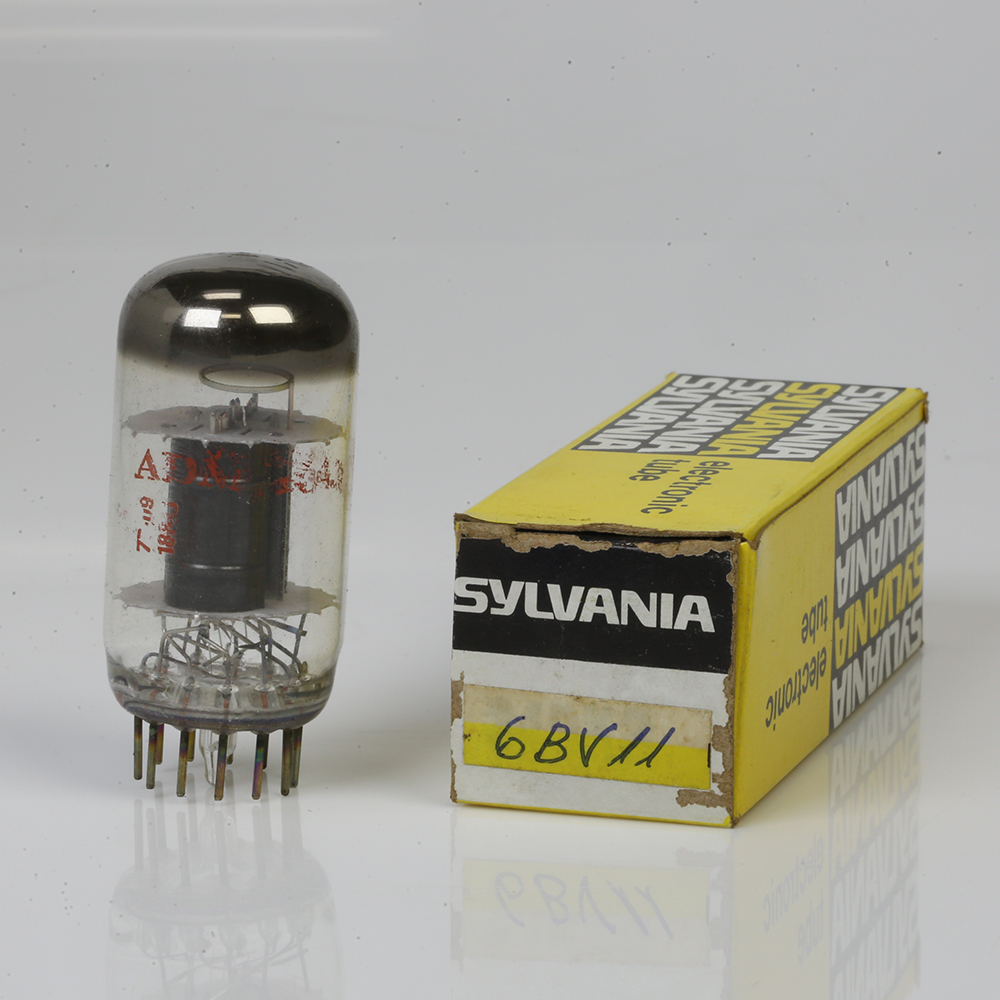

A 6BV11 é uma válvula do tipo Compactron fabricada pela Sylvania, composta por dois pentodos de corte acentuado (sharp cutoff) em um único envelope. Projetada originalmente para aplicações em televisores coloridos, especialmente na seção de demodulação de cor, essa válvula também é valorizada por entusiastas da eletrônica e do áudio devido à sua versatilidade em circuitos de amplificação, osciladores e controles de ganho variável.
Disponível em duas versões de aquecimento — 6,3 V (6BV11) e 12,6 V (12BV11) — a válvula combina desempenho estável com tamanho compacto, sendo ideal para projetos em que o espaço é limitado. Seu design interno inclui um escudo ligado ao pino 12, o qual deve ser aterrado para funcionamento correto.
Válvula de Recepção para Televisão Colorida
Tipo: Demodulador de Cor – 6BV11 / 12BV11
Descrição:
Pentodo de corte acentuado com duplo controle (Twin Dual Control Sharp Cutoff Pentode)

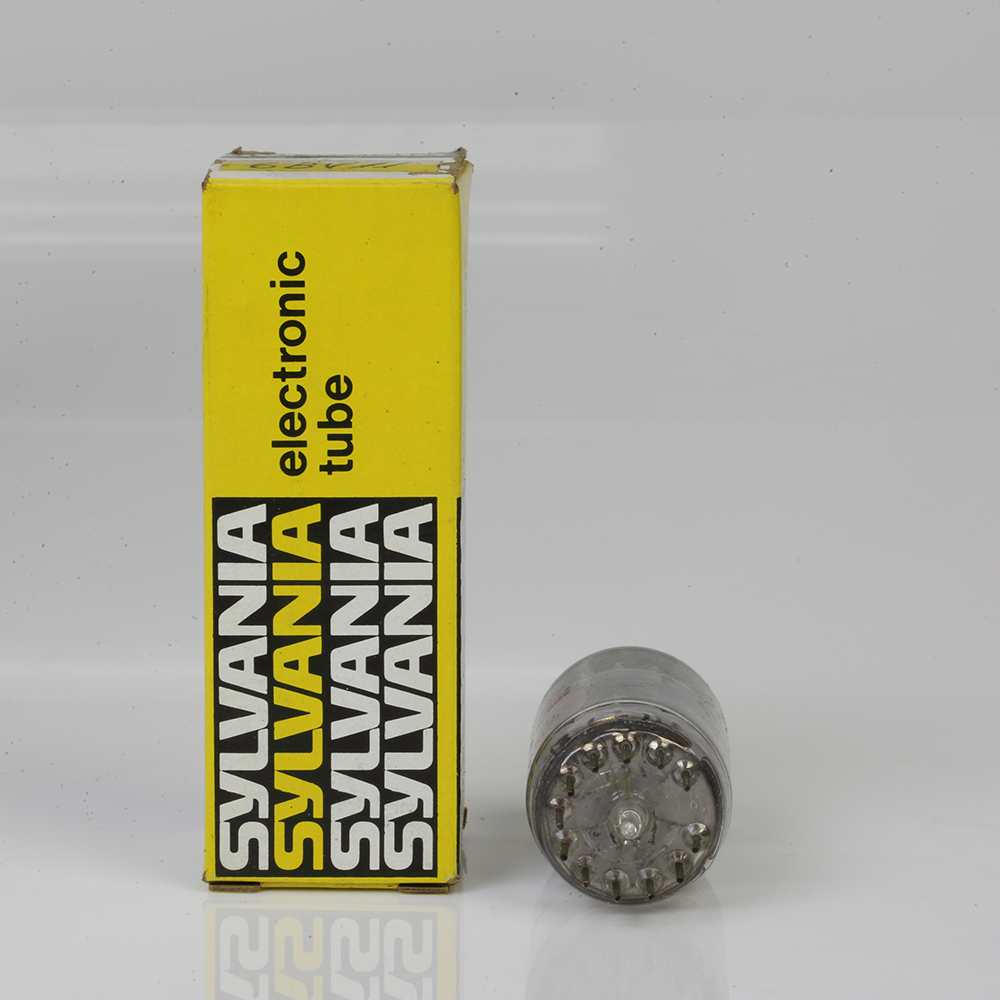

Construção:
-
Tipo Compactron T-9
-
Base: Botão de 12 pinos (E12-70)
-
Altura máxima sentada: não especificada
-
Altura total máxima: 2,625 polegadas
DADOS ELÉTRICOS
Aquecimento (Heater):
-
Tensão do aquecedor:
-
12BV11: 12,6 V
-
6BV11: 6,3 V
-
-
Corrente do aquecedor:
-
12BV11: 450 mA
-
6BV11: 900 mA
-
-
Tempo de aquecimento: cerca de 11 segundos
⚠️ Nota: Para obter as características únicas deste tubo, um escudo interno é conectado ao aquecedor no pino 12, que deve ser aterrado diretamente para operação adequada.
Capacitâncias Intereletrodos (por seção):
-
G1 para Placa: 0,10 pF
-
G3 para Placa: 3,2 pF
-
G1 para (h + k + g2 + g3): 7,0 pF
-
G3 para todos: 8,5 pF
-
G1 para G3: 0,08 pF
LIMITES MÁXIMOS (por seção):
-
Tensão DC de placa: 300 V
-
Tensão positiva de G3 (pico e DC): 25 V
-
Tensão negativa de G3 (pico e DC): 100 V
-
Tensão de G2 (suprimento): 300 V
-
Tensão positiva de G1: 0 V
-
Tensão negativa de G1: –50 V
-
Dissipação da placa: 1,7 W
-
Potência máxima de entrada em G3: 0,1 W
-
Potência máxima em G2 (até 150 V): 1,0 W
-
Resistência do circuito de G3: 0,68 MΩ
-
Resistência do circuito de G1:
-
Com polarização fixa: 0,22 MΩ
-
Com auto-polarização: 0,47 MΩ
-
CARACTERÍSTICAS TÍPICAS DE OPERAÇÃO (por seção):
-
Tensão da placa: 150 V
-
Tensão de G3: 0 V
-
Tensão de G2: 100 V
-
Resistor de catodo: 180 Ω
-
Corrente de placa: 3,1 mA
-
Corrente de G2: 2,4 mA
-
Transcondutância de G1: 3200 µmhos
-
Transcondutância de G3: 390 µmhos
-
Resistência da placa (aprox.): 0,17 MΩ
-
Tensão G1 para corrente de placa = 7,5 mA: –3,5 V
-
Tensão G3 para corrente de placa = 8,5 mA: –5,5 V
-
Fator de amplificação (entre G3 e placa): 67
Saiba onde você pode utilizar esta válvula:
✅ Aplicações da Válvula 6BV11 / 12BV11
🎛️ 1. Televisores Antigos (Coloridos e Preto e Branco)
-
Usada principalmente em circuitos de demodulação de cor (color demodulator) na TV.
-
Também pode atuar em circuitos de controle automático de ganho (AGC) e amplificação de vídeo ou RF.
📻 2. Rádios
-
Amplificação de sinais de FI (frequência intermediária).
-
Etapas de controle de ganho variável, graças aos dois pentodos com características de corte acentuado.
🎚️ 3. Equipamentos de Áudio (Hi-Fi, Amplificadores Valvulados)
-
Pode ser usada em:
-
Etapas de pré-amplificação de áudio.
-
Compressores e limitadores de áudio (usando controle por grade).
-
Circuitos de modulação ou efeitos valvulados.
-
🧪 4. Instrumentação Eletrônica e Laboratorial
-
Osciladores valvulados de RF ou AF (frequência de áudio).
-
Geradores de sinais de teste, moduladores e demoduladores experimentais.
🔊 5. Rádios de Comunicação / Rádio-Amadorismo
-
Etapas de ganho variável ou AGC em receptores.
-
Pré-amplificação de áudio para sinais fracos.
⚙️ 6. Aplicações Didáticas ou Experimentais
-
Ideal para projetos educacionais ou de restauração vintage.
-
Testes de circuitos com válvulas compactron.
🛠️ Vantagens:
-
Dois pentodos independentes no mesmo invólucro → economia de espaço.
-
Compatível com circuitos que exigem controle de ganho ou resposta dinâmica.
-
Excelente para restauração de equipamentos vintage dos anos 60 e 70.
DATASHEET VALVULA 6BV11 SYLVANIA
