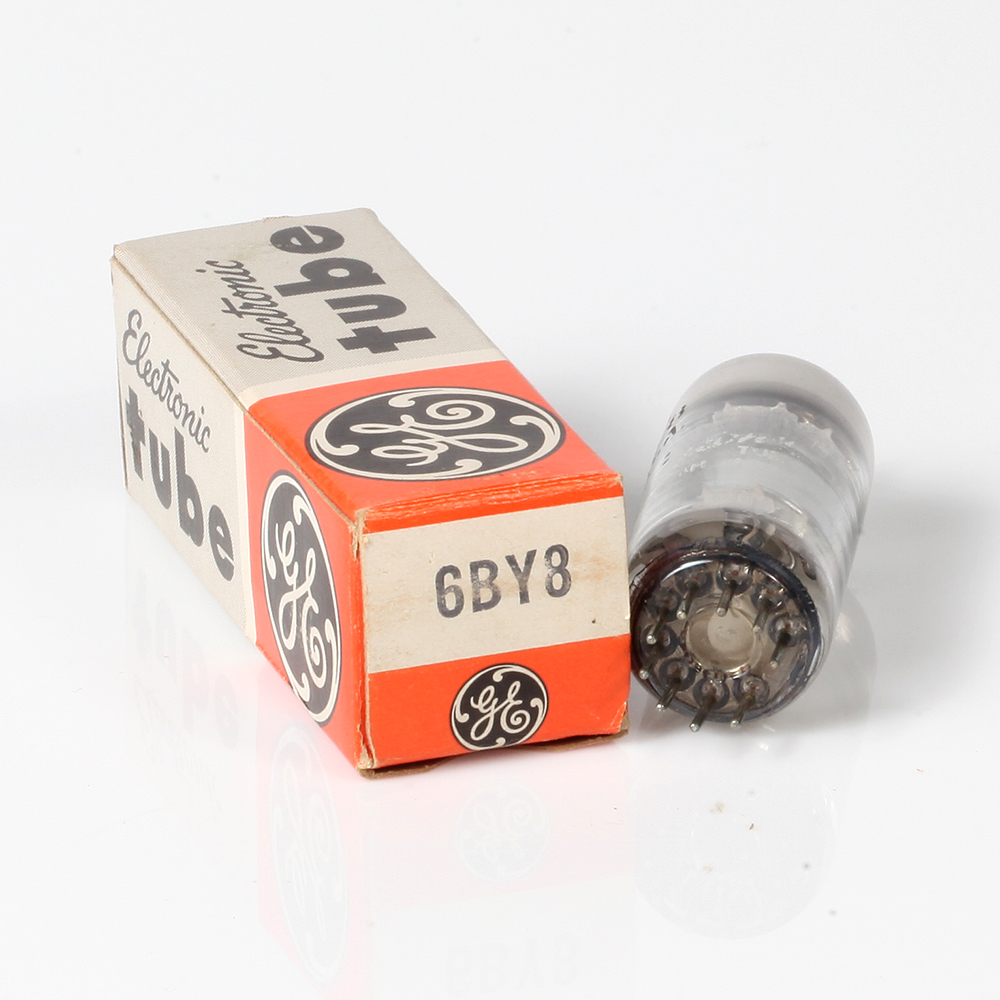

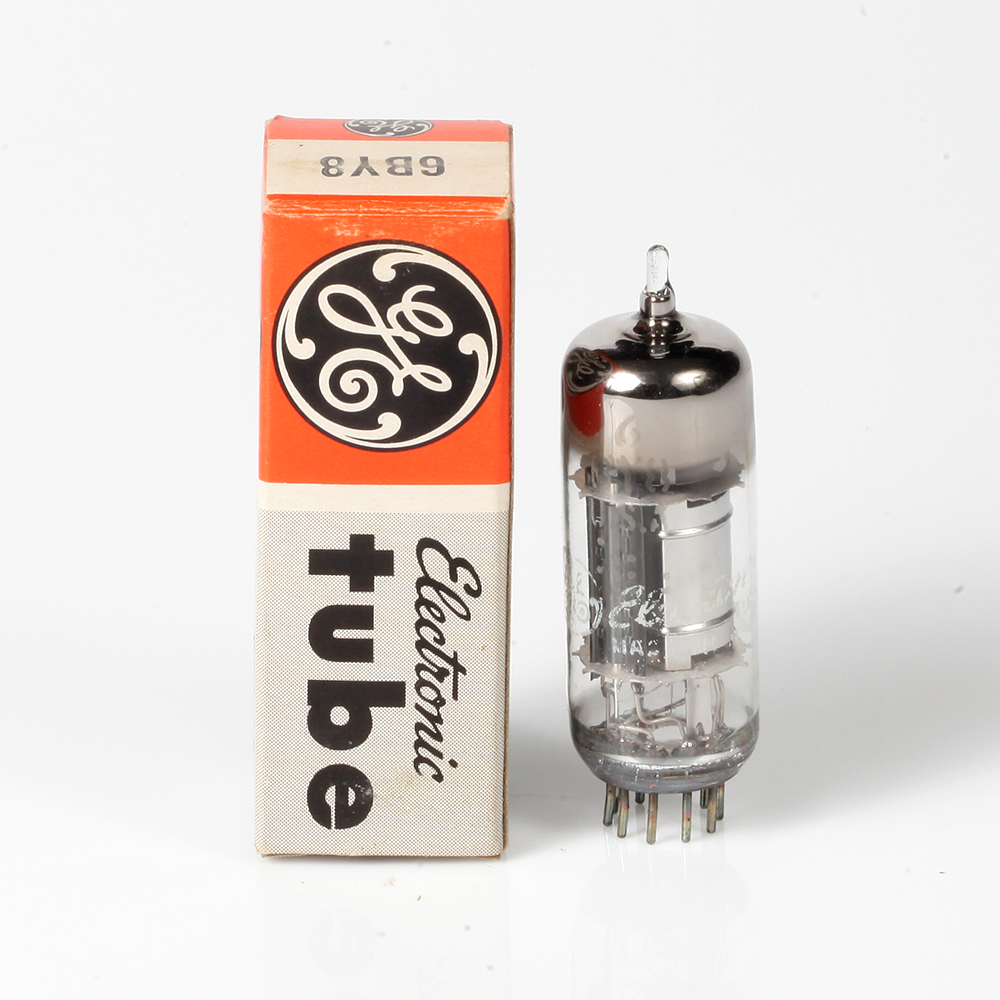

Válvula 6BY8- GENERAL ELECTRIC

6BY8 – GENERAL ELECTRIC: Válvula DÚPLICE DE TRÍODO-PENTODO

Descrição: O 6BY8 é una válvula eletrônica que combina um triodo e um pentodo em uma única unidade. Este tubo é amplamente utilizado em aplicações de rádio e televisão, incluindo osciladores, amplificadores de sinal e circuitos misturadores. A combinação de triodo e pentodo em um únicA válvula permite uma maior eficiência e compactação do design dos circuitos.

Especificações Técnicas:

Tensão do Aquecedor (ac/dc):

• Volts: 6.3

Corrente do Aquecedor:

• Amperes: 0.6

Capacitâncias Diretas entre os Eletrodos:

• Triodo:
  • Grade para Placa: 1.6 pF
  • Grade para Cátodo e Aquecedor: 2.3 pF
  • Placa para Cátodo e Aquecedor: 0.5 pF
• Pentodo:
  • Grade Nº1 para Placa: 0.9 pF
  • Grade Nº1 para Grade de Controle: 7.0 pF
  • Placa para Grade de Controle: 8.0 pF

Classe A, Amplificador:

Valores Máximos (Design-Maximum Values):

• Tensão da Placa (Triodo): 300 volts
• Tensão da Placa (Pentodo): 300 volts
• Tensão da Grade de Tela (Grade Nº2 – Pentodo): 150 volts
• Dissipação da Placa (Triodo): 2.5 watts
• Dissipação da Placa (Pentodo): 5 watts
• Dissipação da Grade de Tela (Pentodo): 1 watt

Características (Triodo):

Condições de Operação:

• Tensão de Alimentação da Placa: 250 volts
• Tensão da Grade de Controle (Grade Nº1): -1 volt
• Corrente da Placa: 10 mA
• Transcondutância: 3000 umhos
• Resistência da Placa: 11k ohms

Características (Pentodo):

Condições de Operação:

• Tensão de Alimentação da Placa: 250 volts
• Tensão de Alimentação da Grade de Tela (Grade Nº2): 150 volts
• Tensão da Grade de Controle (Grade Nº1): -2 volts
• Corrente da Placa: 10 mA
• Corrente da Grade de Tela: 2.5 mA
• Transcondutância: 6000 umhos
• Resistência da Placa: 1 megohm

Notas de Aplicação:

• O 6BY8 é ideal para uso em circuitos de rádio e televisão, onde a combinação de triodo e pentodo permite uma maior versatilidade e compactação.
• A estabilidade térmica e a alta transcondutância do 6BY8 ajudam a manter a consistência do desempenho em diferentes condições operacionais.
• Deve ser operado dentro dos parâmetros especificados para garantir a longevidade e a eficiência da válvula.

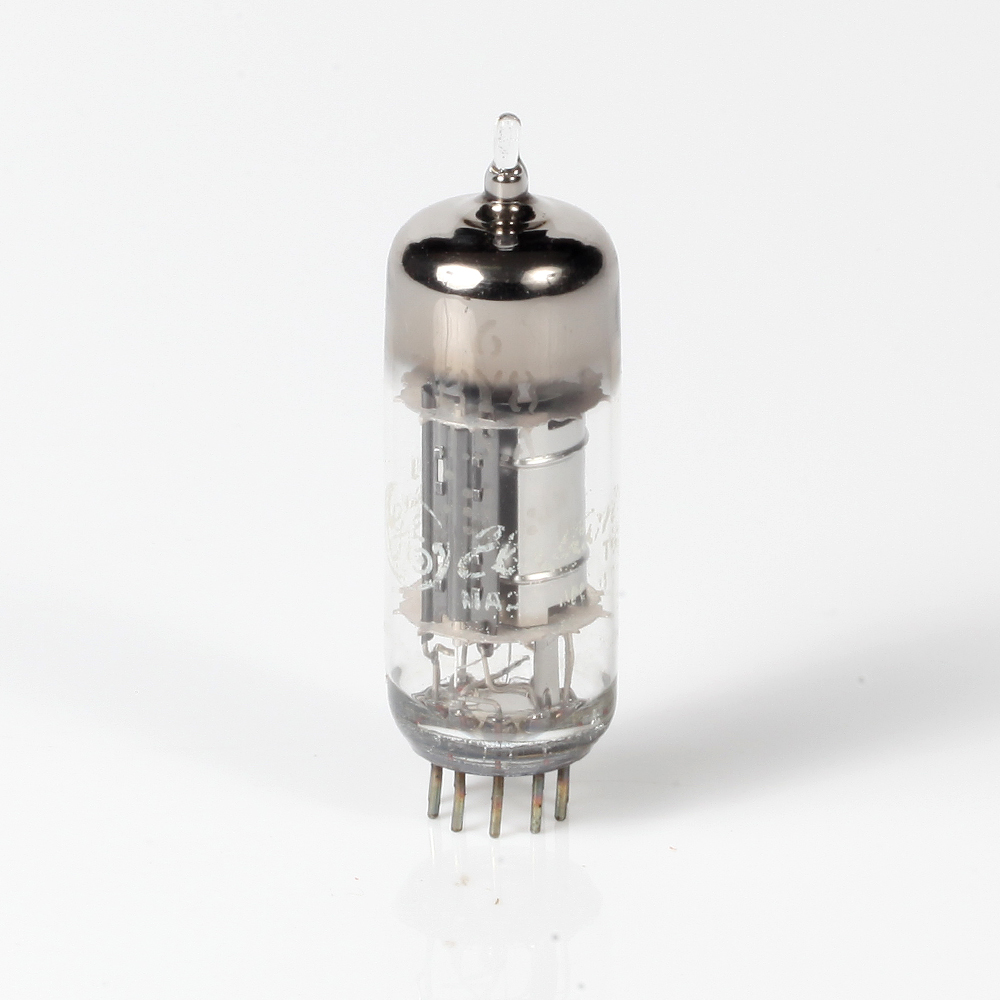

Desenho e Fisicalidade:

• O 6BY8 possui um envelope de vidro com base octal, facilitando a substituição e instalação em diversos equipamentos.
• A estrutura interna é projetada para dissipar calor eficientemente, permitindo uma operação confiável em condições variadas.

Esquema de Pinos:

1. Grade de Controle (Triodo)
2. Placa (Triodo)
3. Cátodo (Triodo)
4. Aquecedor
5. Aquecedor
6. Cátodo (Pentodo)
7. Grade de Controle (Pentodo)
8. Placa (Pentodo)
9. Grade de Supressão (Pentodo)
10. Grade de Tela (Pentodo)
