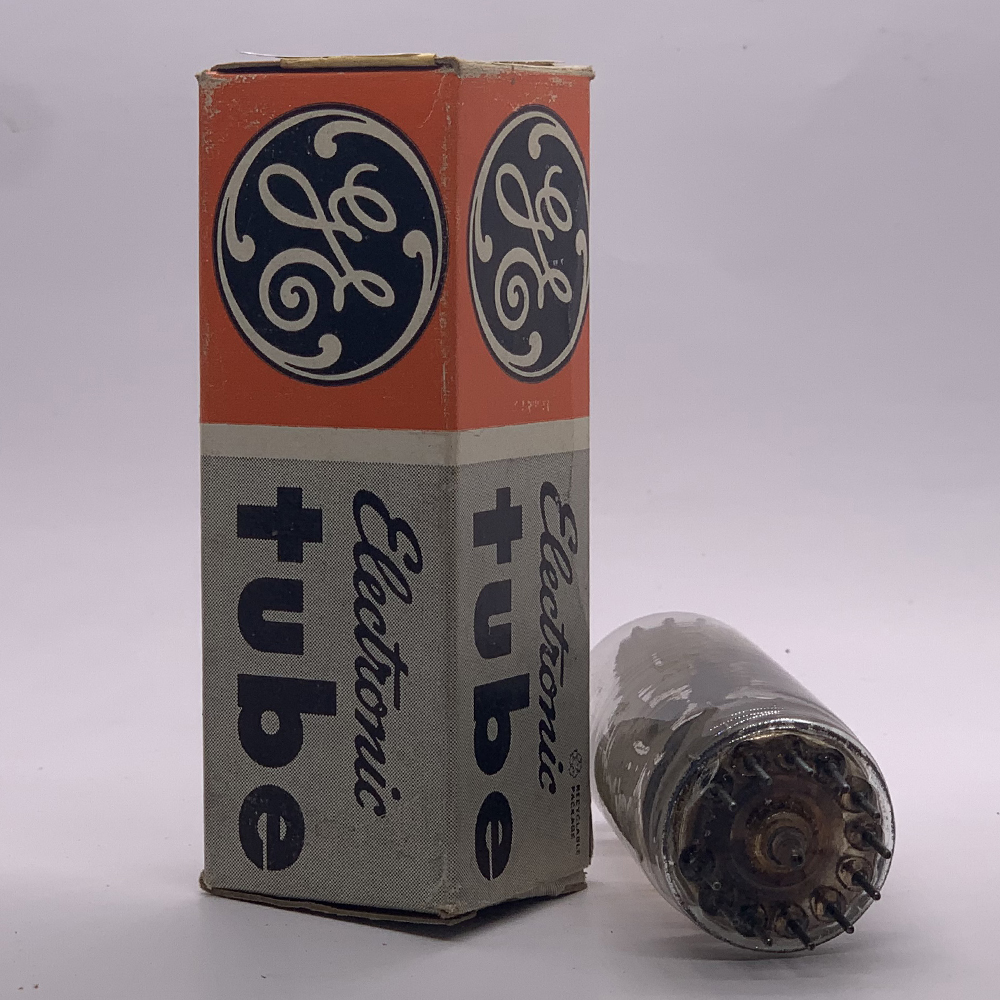

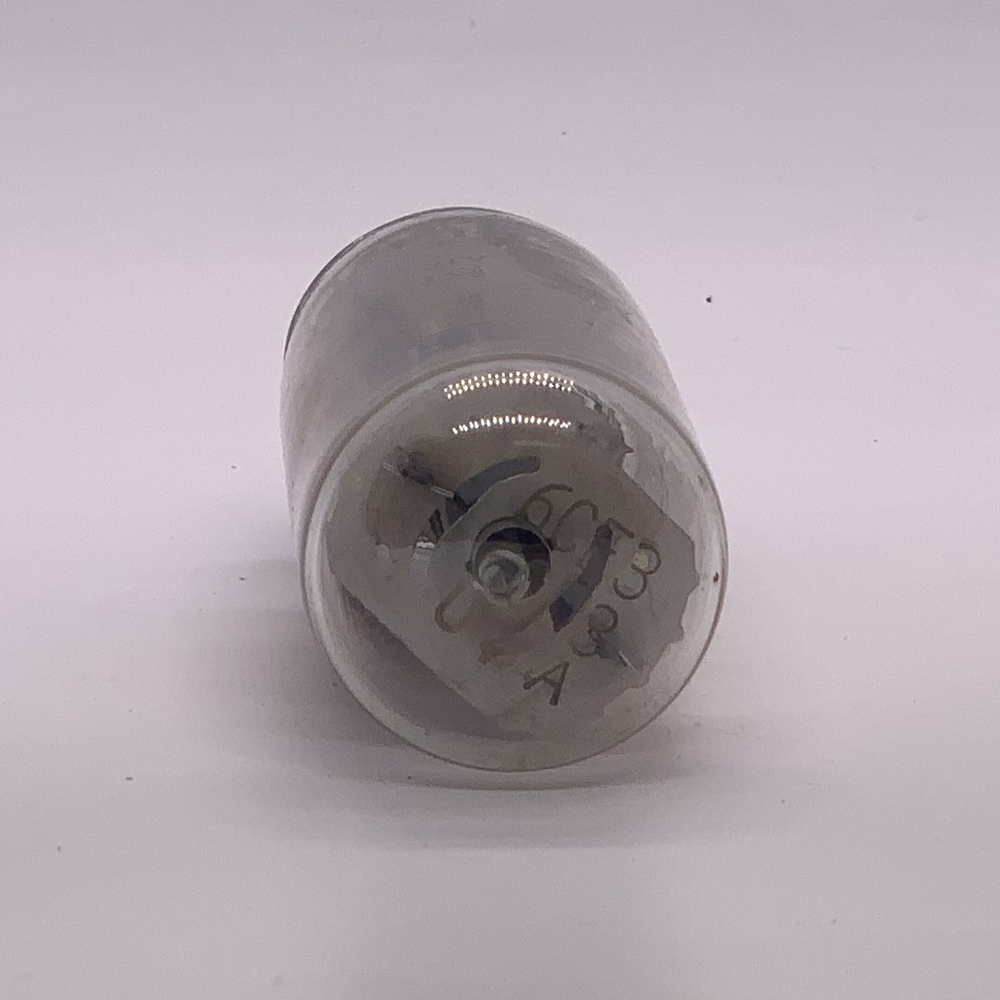

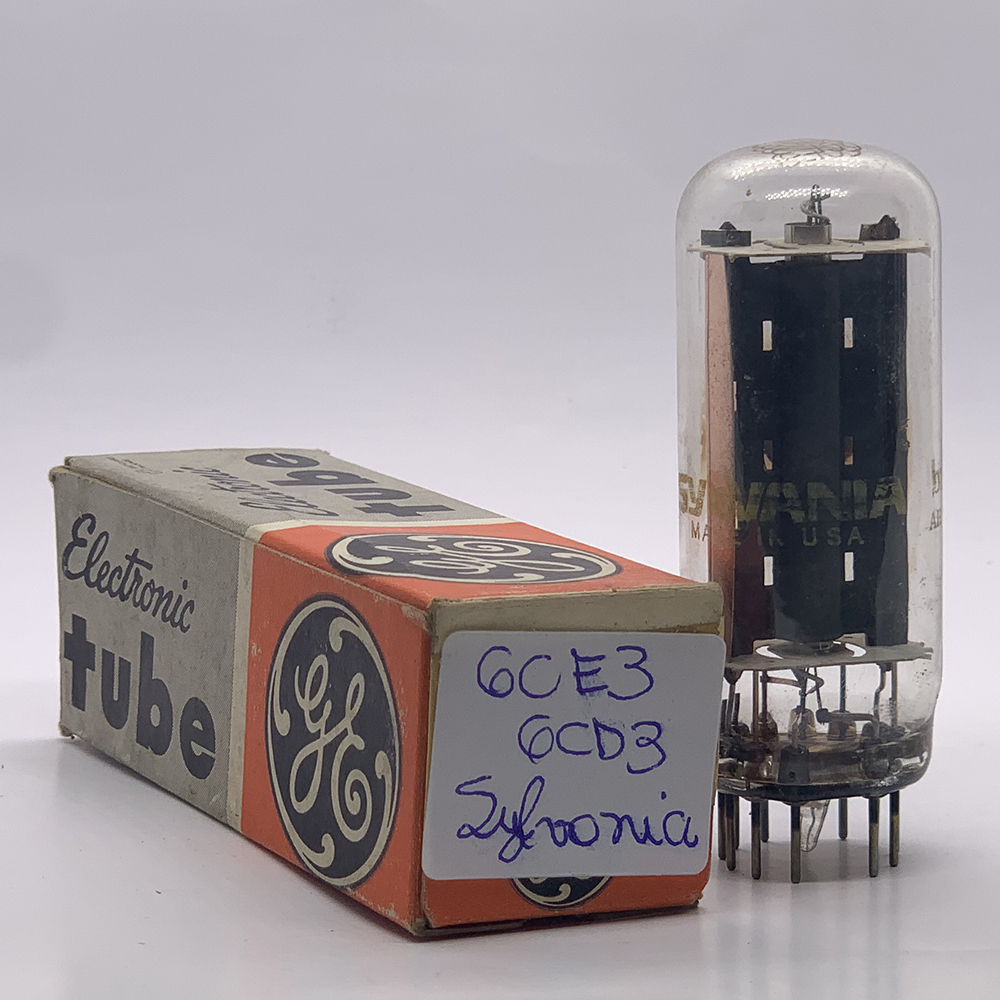

🧩 Ficha Técnica – Válvula 6CE3 / 6CE3A / 6DW4A
📘 Introdução
A 6CE3 é uma válvula retificadora de alta tensão, do tipo diodo de deflexão (“damper diode”), projetada para uso em televisores com deflexão horizontal e em circuitos de retificação de alta tensão associados ao flyback (transformador de linha).
Ela foi projetada para suportar picos de tensão elevados (acima de 5 kV) e correntes de pico de centenas de miliampères, dissipando energia durante o retorno do feixe eletrônico no tubo de imagem.
Por sua robustez e isolamento interno, a 6CE3 também pode ser usada em projetos de fontes de alimentação de alta tensão, retificadores lineares, e circuitos de modulação RF ou osciladores de potência.
⚙️ Estrutura Interna
-
Tipo: Diodo retificador de alta tensão (damper diode).
-
Função principal: absorver o pulso de retorno (“flyback pulse”) no circuito de deflexão horizontal e retificar a alta tensão.
-
Construção robusta com aquecimento indireto, placa única, e isolação elevada entre cátodo e filamento.
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Diodo retificador de alta tensão |
| Aplicação típica | Retificação no flyback / deflexão horizontal |
| Envoltório | Vidro – Base Octal (B8G) |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 6,3 V |
| Corrente de aquecimento (If) | 1,6 A |
| Corrente de pico (Ip máx.) | 800 mA |
| Corrente média contínua | 200 mA |
| Tensão inversa de pico (PIV) | 6.000 V |
| Tensão direta de condução | ~25 V a 200 mA |
| Dissipação máxima da placa | 11 W |
| Temperatura máxima do cátodo | 200 °C |
| Base | Octal (B8G) |
⚡ Dados Elétricos Detalhados
| Parâmetro | Condição | Valor |
|---|---|---|
| Corrente direta média | Carga resistiva | 200 mA |
| Corrente de pico instantânea | Pulso de retorno (flyback) | 800 mA |
| Tensão inversa máxima | Pico (cátodo–placa) | 6 kV |
| Queda de tensão direta típica | Ia = 200 mA | 25 V |
| Resistência série interna (aprox.) | — | 120 Ω |
| Capacitância entre eletrodos | — | 2,5 pF |
| Tempo de aquecimento | — | 12 s |
🔌 Pinagem – Base Octal (B8G)
| Pino | Conexão |
|---|---|
| 1 | Sem conexão |
| 2 | Filamento |
| 3 | Placa |
| 4 | Sem conexão |
| 5 | Sem conexão |
| 6 | Cátodo |
| 7 | Filamento |
| 8 | Sem conexão |
Nota: Filamento entre pinos 2 e 7, placa no 3, cátodo no 6.
O filamento é isolado do cátodo (aquecimento indireto).
🧠 Aplicações Típicas
-
Diodo amortecedor (“damper diode”) no circuito de deflexão horizontal de televisores.
-
Retificador de alta tensão em fontes de CRT (tubos de imagem).
-
Retificador de alta corrente pulsante em fontes lineares experimentais.
-
Circuitos de retorno de flyback em transmissores e osciladores de potência.
-
Fontes reguladas de 1 – 3 kV DC, em equipamentos de teste de válvulas.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 6CE3A | Versão aprimorada, maior isolamento filamento-cátodo |
| 6DW4A | Substituto direto (mesma base e parâmetros elétricos) |
| 6AU4 | Similar, mas com menor tensão inversa |
| 6AX4GTB | Pode substituir em circuitos de menor tensão |
| 6DE4 | Substituição funcional com aquecimento mais rápido |
| 12CE3 | Versão para 12,6 V de filamento |
⚠️ Cuidados de Operação
-
Altas tensões: isolar adequadamente a válvula e evitar contato com a placa durante operação (picos > 6 kV).
-
Usar resistência série para limitar corrente de pico.
-
Evitar aquecimento excessivo (uso contínuo acima de 11 W reduz a vida útil).
-
Garantir aquecimento completo antes da aplicação de tensão de placa.
-
Utilizar soquete cerâmico quando possível, devido à alta tensão.
📈 Curvas Características (descrição)
-
Curva Ia × Va: comportamento linear até 200 mA, saturando acima de 250 mA.
-
Curva Vd × Id: queda típica de 20 – 25 V em regime nominal.
-
Curva inversa: corrente de fuga < 0,1 mA até 4 kV; < 0,5 mA até 6 kV.
🧾 Observações Históricas
A 6CE3 surgiu no início da década de 1950, fabricada por RCA, GE, Sylvania, Tung-Sol e Philco, como sucessora da 6AX4.
Foi amplamente usada em televisores de grande porte e monitores industriais CRT, desempenhando papel crucial no controle do retorno do feixe.
A variante 6CE3A / 6DW4A tornou-se uma das válvulas damper mais duráveis de sua categoria, ainda apreciada por restauradores e técnicos de televisores clássicos.
