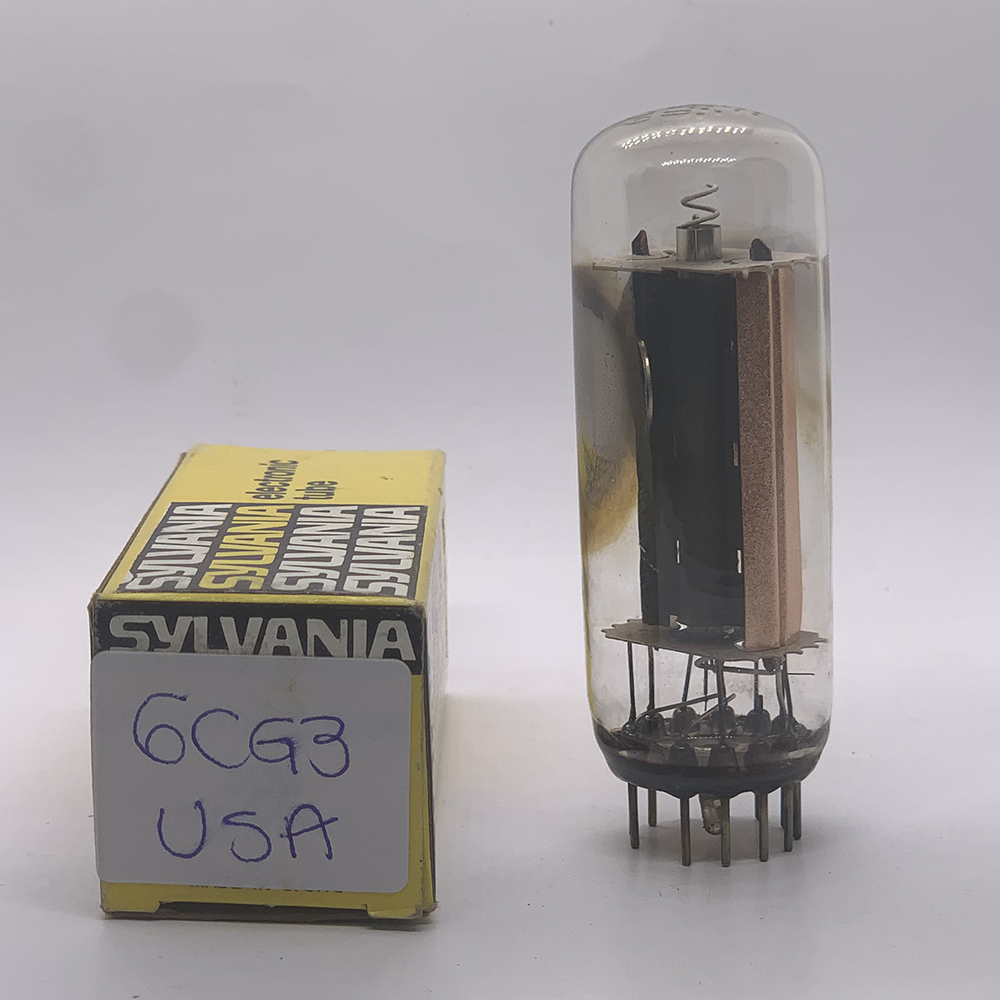

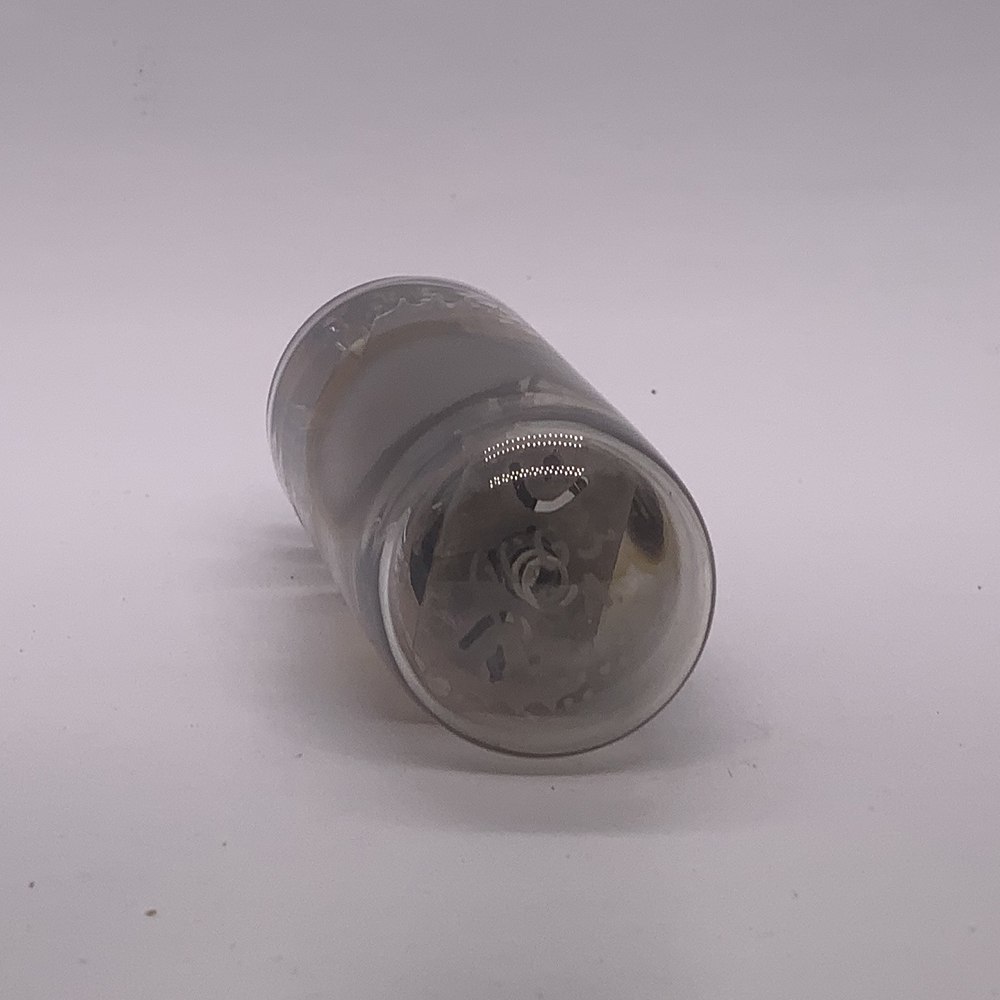

Válvula 6CG3 – Manual Técnico

🔹 Introdução

A 6CG3 é uma válvula retificadora de onda completa (full-wave rectifier), desenvolvida para uso em fontes de alimentação de televisores e equipamentos eletrônicos durante os anos 1960.
Ela foi projetada para fornecer altas correntes de retificação em tensões elevadas, substituindo retificadores de placas menores e oferecendo maior robustez.

Por ser de filamento indireto, pode ser usada em fontes de alta tensão com aquecimento separado, reduzindo risco de “hum” (ruído).

---

🔹 Ficha Técnica (valores típicos)

• Tipo: Retificadora de onda completa (full-wave rectifier)

• Filamento: 6,3 V / 1,8 A

• Base: Novar (9 pinos grandes)

• Tensão de placa (máx.): 5.500 V (pico inverso)

• Tensão de operação típica: 1.400 V (caixa-a-caixa)

• Corrente contínua de saída: 250 mA

• Corrente de pico por placa: até 2,0 A

• Queda de tensão típica: ~50 V em operação nominal

• Tempo de aquecimento: 11 segundos

---

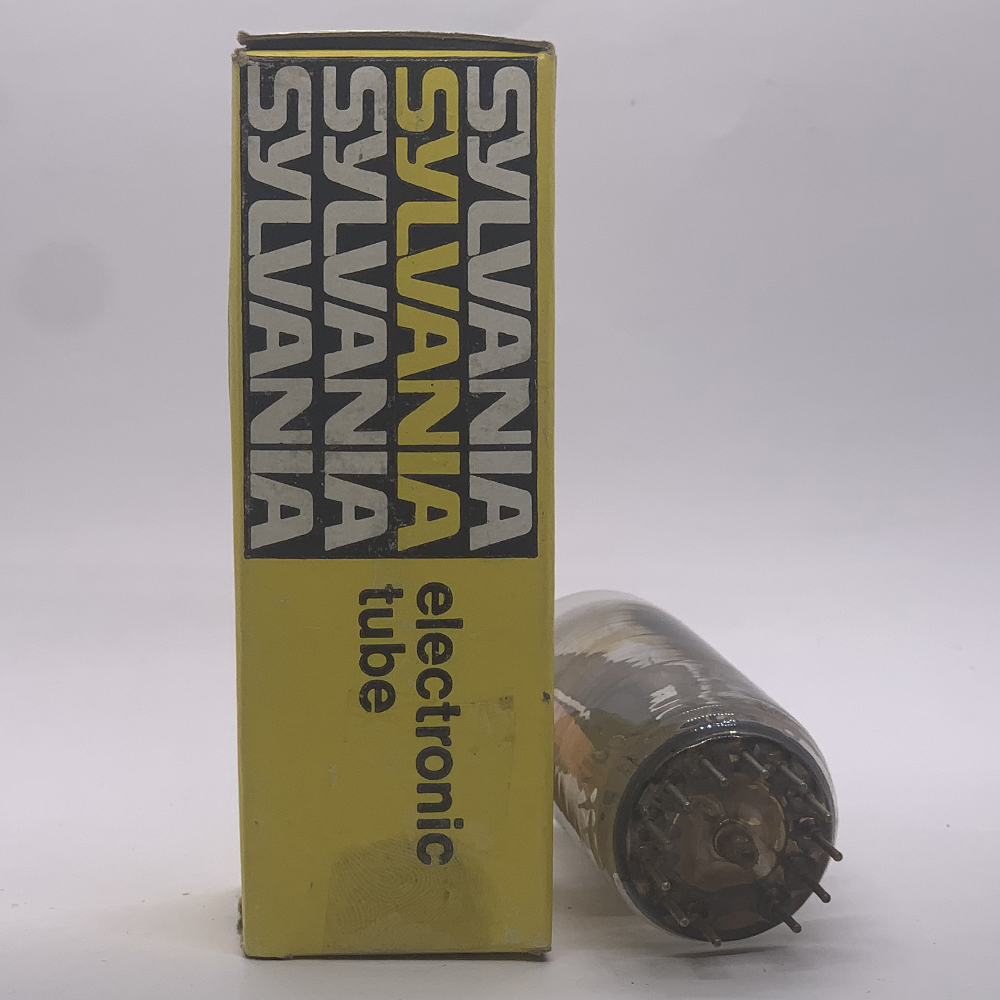

🔹 Configuração de Pinos (base Novar – 9 pinos)

1 – Placa 1 (anodo 1)
2 – Não conectado
3 – Filamento
4 – Filamento
5 – Não conectado
6 – Placa 2 (anodo 2)
7 – Não conectado
8 – Cátodo comum
9 – Não conectado

(Obs.: pode variar conforme fabricante; conferir datasheet específico antes do projeto.)

---

🔹 Aplicações

• Fontes de alimentação de televisores: retificação da alta tensão.

• Equipamentos eletrônicos antigos: rádios, instrumentos de teste e laboratoriais.

• Fontes de alta tensão para áudio e transmissores: ideal para projetos vintage.

• Restauro: substituição em TVs e rádios clássicos que utilizavam este modelo.

---

🔹 Observações

• A 6CG3 pertence a uma família de retificadoras modernas para TV, junto com 6DW4, 6DE4, 6CJ3.

• Fornece alta tensão e corrente estável, indicada para cargas pesadas e contínuas.

• Hoje é usada quase exclusivamente em restauro de equipamentos vintage ou em projetos DIY de fontes de alta tensão.

• Por ser de base novar (9 pinos grandes), exige soquete especial.
