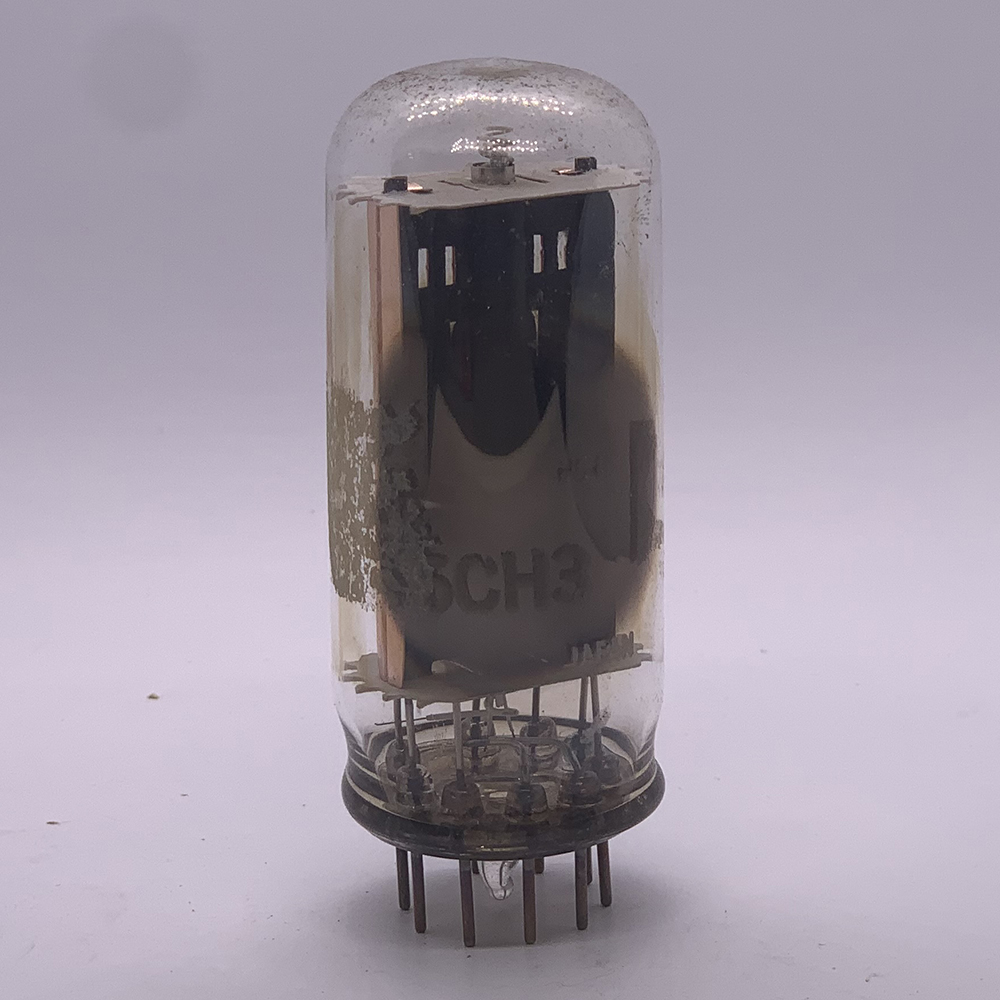

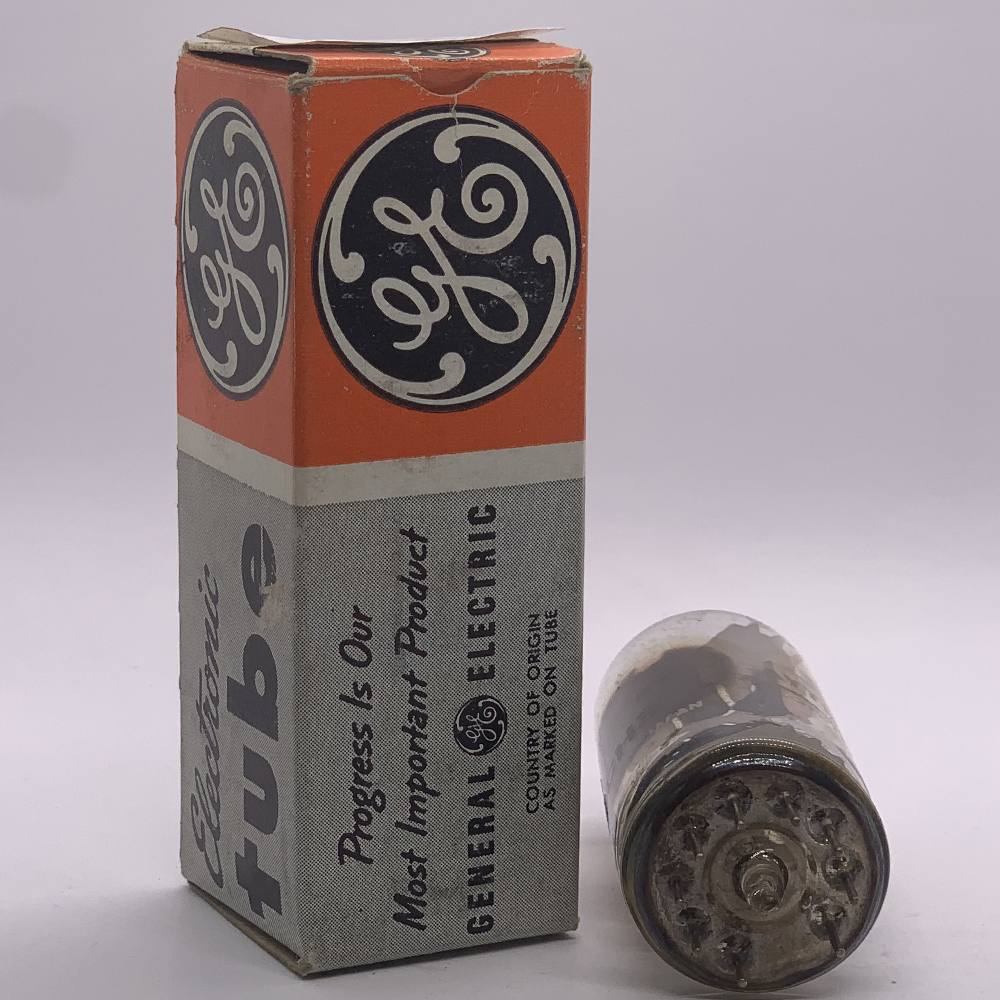

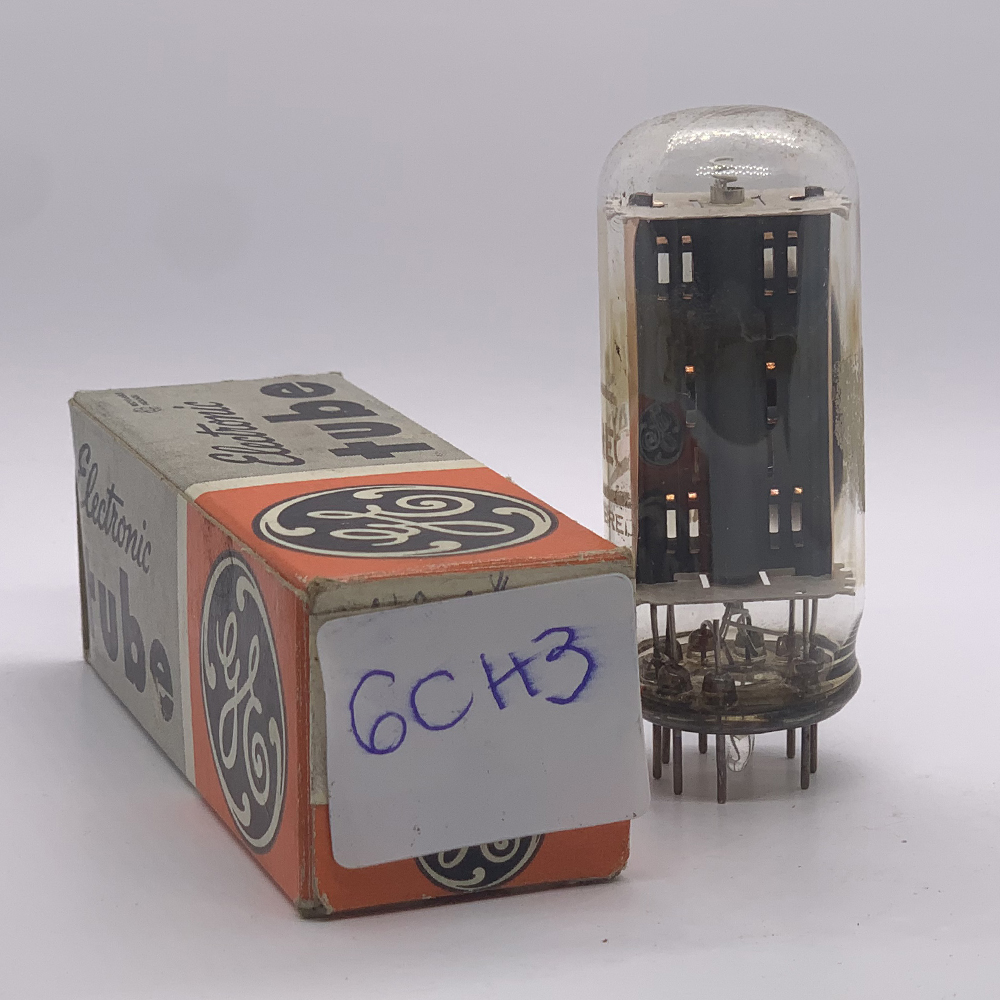

VÁLVULA 6CH3 – FICHA TÉCNICA COMPLETA
Introdução
A 6CH3 é uma válvula retificadora de alta tensão do tipo damper diode, projetada para uso em circuitos de deflexão horizontal (linha) em televisores valvulados.
Sua principal função é absorver o pulso de retorno do transformador flyback, proteger o circuito contra surtos de alta tensão e recuperar energia para a alimentação auxiliar (circuito boost).
Com aquecimento indireto, isolamento entre catodo e filamento e alta capacidade de corrente, a 6CH3 é uma das válvulas de damper mais confiáveis de sua categoria, amplamente empregada nas décadas de 1960 e 1970 em televisores e monitores CRT.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Diodo retificador de alta tensão (damper diode) |
| Base | Novar (9 pinos grandes) |
| Tensão de aquecimento (filamento) | 6,3 V |
| Corrente de aquecimento | 1,2 A |
| Tensão máxima de placa (pico inverso) | 6.000 V |
| Corrente média retificada | 350 mA |
| Corrente de pico | 1,2 A |
| Queda de tensão direta | ~25 V |
| Dissipação máxima da placa | 10 W |
| Tensão máxima catodo-filamento | 900 V |
| Tipo de aquecimento | Indireto |
| Tempo de aquecimento | 10–12 s |
Pinagem – Base Novar (9 pinos grandes)
| Pino | Função |
|---|---|
| 1 | NC (sem conexão) |
| 2 | Cátodo (K) |
| 3 | Filamento (H) |
| 4 | Filamento (H) |
| 5 | NC |
| 6 | NC |
| 7 | NC |
| 8 | NC |
| 9 | NC |
| Topo (Cap) | Placa (Anodo) |
O anodo (placa) é conectado ao terminal superior (top cap) para suportar tensões elevadas vindas do transformador de deflexão horizontal (flyback).
Aplicações
-
Circuitos de deflexão horizontal (linha) de televisores e monitores CRT.
-
Circuitos de recuperação de energia (boost circuits) associados ao flyback.
-
Proteção contra surtos de tensão reversa em sistemas de varredura horizontal.
-
Fontes auxiliares de alta tensão pulsada em equipamentos valvulados.
-
Substituição funcional de válvulas da mesma classe, como 6DW4, 6CJ3, 6DE4 e 6CG3.
-
Restauração de televisores valvulados RCA, Sylvania, GE, Zenith e Philco.
Notas Técnicas
-
O filamento aquecido indiretamente isola o catodo do circuito de aquecimento, permitindo operação com tensão de catodo elevada.
-
O top cap da placa deve ser devidamente isolado e limpo para evitar descargas elétricas (arco corona).
-
Projetada para operação pulsante, a 6CH3 não deve ser usada como retificadora convencional de fonte DC.
-
Requer boa ventilação e montagem vertical para dissipação de calor adequada.
-
Recomenda-se limpeza periódica da superfície da válvula e do conector de topo.
Resumo
A 6CH3 é uma válvula damper de alta tensão, robusta e confiável, usada em televisores coloridos e monitores CRT como retificadora de recuperação.
Oferece alta eficiência, baixa perda e longa durabilidade, suportando picos de até 6 kV com corrente média de 350 mA.
Seu design de aquecimento indireto garante operação estável e silenciosa, tornando-a ideal para restauração e manutenção de televisores e circuitos de deflexão horizontal.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
|---|---|
| 6DW4 / 6DW4B | Mesmo envelope e função; 6DW4B é versão mais robusta |
| 6CJ3 | Corrente maior (400 mA) – substituição direta |
| 6DE4 | Corrente de pico levemente inferior |
| 6CG3 | Mesma função, menor dissipação térmica |
| 17AX3 | Filamento 17 V / 0,45 A – série de linha |
| 25CG3 | Filamento 25 V / 0,3 A – mesma função, série longa |
Conclusão
A 6CH3 é uma válvula damper diode de alta tensão projetada para confiabilidade e longa vida útil em circuitos de deflexão horizontal.
Combina alta capacidade de corrente, isolamento elétrico e resistência térmica, sendo ideal para aplicações que exigem recuperação de energia e supressão de surtos de alta tensão.
Ainda hoje, é uma das válvulas preferidas por restauradores e colecionadores de televisores valvulados devido à sua robustez e desempenho estável.
