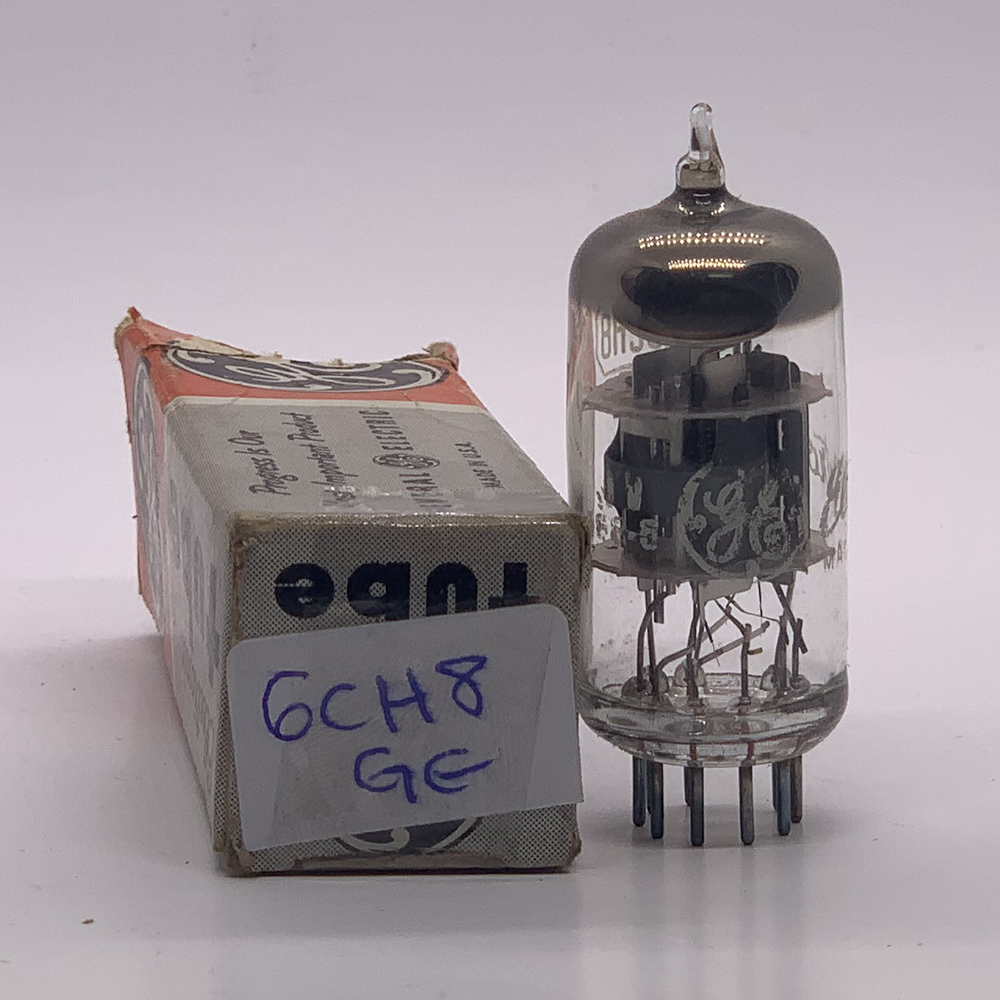

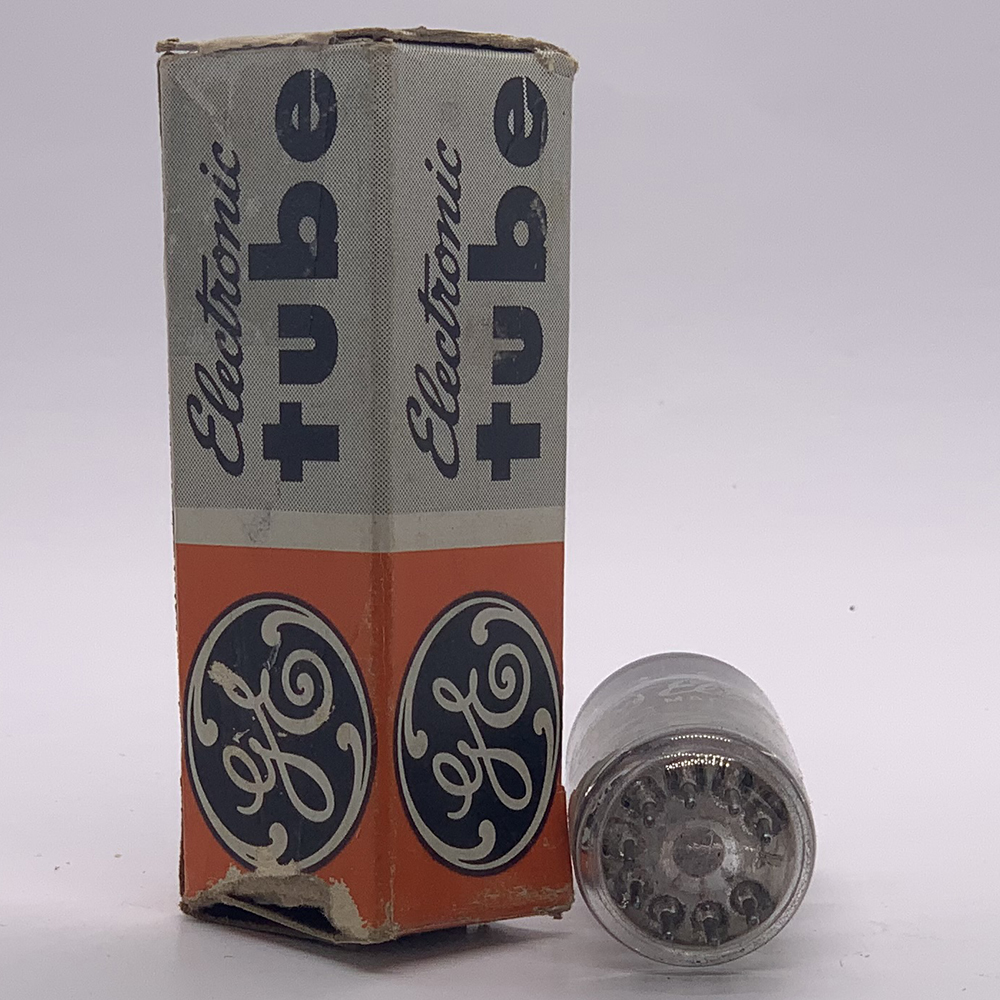

VÁLVULA 6CH8 – FICHA TÉCNICA COMPLETA
Introdução
A 6CH8 é uma válvula triodo-pentodo combinada, desenvolvida para uso em televisores, receptores de rádio e equipamentos de áudio, onde são necessárias funções de amplificação, oscilação e detecção em um mesmo envelope.
Foi projetada para substituir conjuntos de válvulas separadas, reduzindo espaço e consumo, sem comprometer o desempenho elétrico.
A seção triodo da 6CH8 é ideal para osciladores ou pré-amplificadores de áudio, enquanto o pentodo é utilizado como amplificador de vídeo, RF ou FI (frequência intermediária).
Essa combinação a tornou muito popular em televisores valvulados europeus e americanos das décadas de 1950 e 1960.
Características Gerais
| Parâmetro | Triodo | Pentodo |
| Tipo | Triodo de amplificação | Pentodo de potência de pequeno sinal |
| Base | Noval (9 pinos) | Noval (9 pinos) |
| Tensão de aquecimento (filamento) | 6,3 V | 6,3 V |
| Corrente de aquecimento | 0,45 A | 0,45 A |
| Tensão máxima de placa | 300 V | 300 V |
| Tensão máxima de tela (G₂) | — | 200 V |
| Corrente de placa (típica) | 6 mA | 10 mA |
| Corrente de tela (G₂) | — | 2,5 mA |
| Dissipação máxima da placa | 1,5 W | 2,5 W |
| Tensão de grade de controle (G₁) típica | –2 V | –3 V |
| Transcondutância (Gm) | 2.200 µmhos | 7.000 µmhos |
| Fator de amplificação (µ) | 70 | — |
| Resistência interna (ra) | 10 kΩ | — |
Pinagem – Base Noval (9 pinos)
| Pino | Função |
| 1 | Cátodo (Triodo) |
| 2 | Grade de controle (G₁ – Triodo) |
| 3 | Placa (Anodo – Triodo) |
| 4 | Filamento (H) |
| 5 | Filamento (H) |
| 6 | Cátodo (Pentodo) |
| 7 | Grade de controle (G₁ – Pentodo) |
| 8 | Grade de tela (G₂ – Pentodo) |
| 9 | Placa (Anodo – Pentodo) |
O filamento de 6,3 V / 0,45 A é comum a ambas as seções e aquecido indiretamente.
As seções são eletricamente independentes, permitindo uso em circuitos distintos dentro do mesmo equipamento.
Aplicações
- Televisores valvulados: amplificação de vídeo, sincronismo vertical/horizontal e osciladores.
- Rádios AM/FM: osciladores de FI e amplificadores de áudio.
- Amplificadores de áudio compactos: triodo como pré-amplificador e pentodo como saída de pequena potência.
- Circuitos de controle e modulação: fase, amplitude e frequência.
- Instrumentação e equipamentos de medição analógicos.
Notas Técnicas
- O triodo interno oferece ganho moderado e excelente linearidade, ideal para osciladores de frequência intermediária e pré-amplificação de áudio.
- O pentodo apresenta alta transcondutância e pode fornecer ganho suficiente para amplificação de vídeo e RF.
- Devido à estrutura combinada, a 6CH8 economiza espaço e energia em relação a válvulas separadas (como 6AU6 + 12AX7).
- A montagem deve ser feita verticalmente com boa ventilação.
- A base noval exige soquete cerâmico ou baquelite de boa qualidade para evitar microfonia.
Resumo
A 6CH8 é uma válvula triodo-pentodo combinada, versátil e confiável, utilizada em televisores, rádios e amplificadores compactos.
Com bom ganho, baixo ruído e aquecimento indireto, oferece ótimo desempenho em aplicações de sinal pequeno, substituindo conjuntos de válvulas duplas com economia de espaço e custo.
É funcionalmente similar a válvulas como ECL84 / 6DX8, sendo uma das opções preferidas em equipamentos híbridos de áudio e vídeo.
Equivalentes e Substitutos
| Modelo | Diferença Principal |
| ECL84 / 6DX8 | Equivalente europeu direto |
| 6U8 / 6GH8 / 6EA8 | Triodo-pentodo similar (diferentes parâmetros de ganho) |
| 6AN8 | Função idêntica, com base noval e características próximas |
| 6BL8 / ECF80 | Substituto parcial – menor dissipação no pentodo |
| 6BR8 / ECF82 | Função similar – menor fator de amplificação |
| 6KT8 / ECF200 | Substituto funcional, com pequenas variações de corrente |
| 6LN8 | Versão de base noval aprimorada – substituição direta em muitos circuitos |
Conclusão
A 6CH8 é uma válvula triodo-pentodo compacta de excelente estabilidade térmica e baixo ruído, amplamente usada em televisores, rádios e equipamentos de áudio analógico.
Sua versatilidade permite uso em osciladores, amplificadores e detectores, reduzindo o número de válvulas necessárias em um circuito.
É considerada uma das válvulas mais equilibradas da família noval, combinando alto desempenho, durabilidade e baixo custo operacional.
