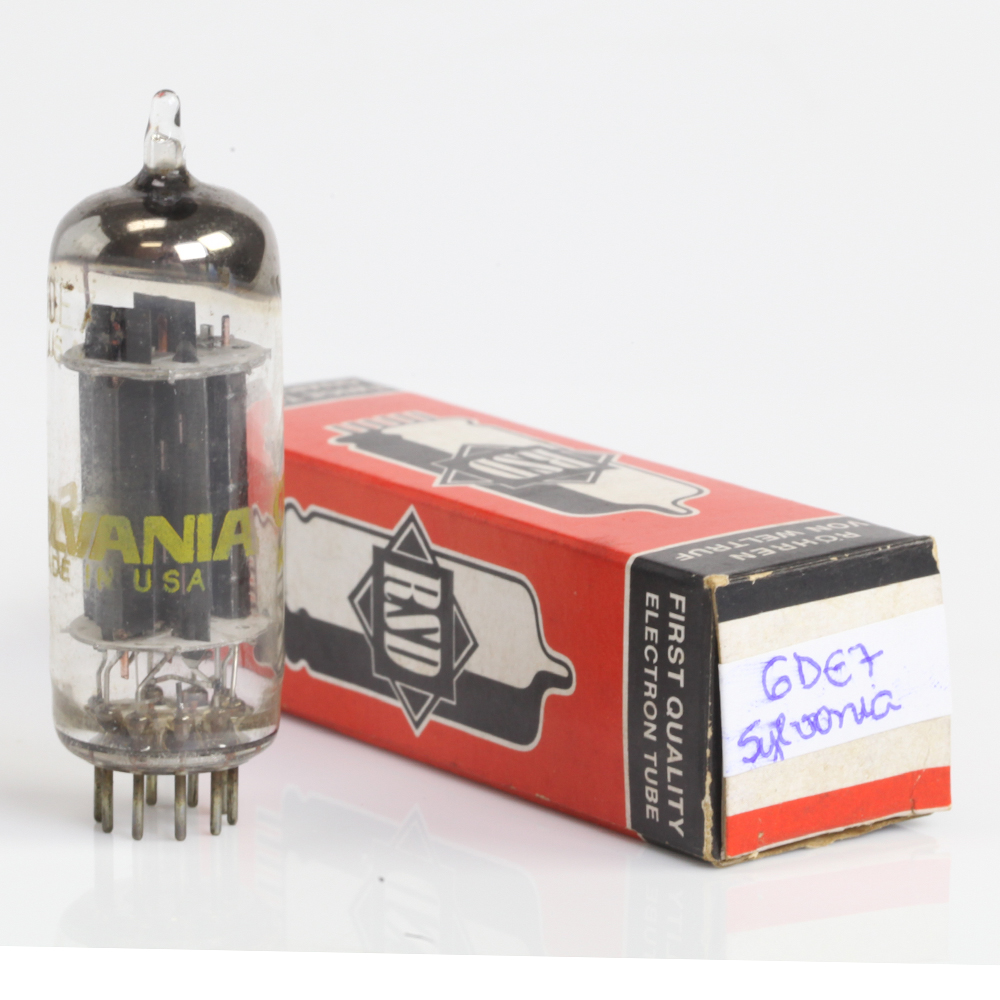

Válvula 6DE7

Manual Técnico – Válvula 6DE7

🔹 Introdução

A válvula 6DE7 é um duplo triodo desbalanceado em invólucro noval (9 pinos), projetado originalmente para uso em televisores como oscilador horizontal e amplificador de deflexão.

Porém, devido às suas características elétricas peculiares (um triodo de baixo ganho + um triodo de alta potência), passou a ser bastante utilizada em amplificadores de áudio single-ended (SE) de baixa potência, especialmente em projetos DIY e hi-fi compactos.

🔹 Características Gerais

• Tipo: Duplo Triodo (uma seção de baixa potência, outra de potência média)
• Base: Noval (B9A – 9 pinos)
• Aquecimento: 6,3 V / 1,5 A
• Funções principais:
  • Triodo 1 → pré-amplificação / driver (µ ~ 20)
  • Triodo 2 → estágio de saída de potência (µ ~ 6,5; dissipação de até 10 W)
• Aplicação típica: TVs (oscilador horizontal + deflexão) e áudio (amplificadores SE de 2 a 3 W).

🔹 Dados Elétricos Principais

Filamento

• Tensão: 6,3 V
• Corrente: 1,5 A

Triodo 1 (baixa potência / driver)

• Tensão de placa máxima: 300 V
• Corrente típica: 7 mA
• Dissipação máxima: 2,5 W
• Fator de amplificação (µ): ~20
• Transcondutância (gm): ~5.000 µmho

Triodo 2 (potência)

• Tensão de placa máxima: 330 V
• Corrente típica: 50 – 70 mA
• Dissipação máxima: 10 W
• Fator de amplificação (µ): ~6,5
• Transcondutância (gm): ~10.000 µmho

🔹 Pinagem (Base Noval – B9A)

1. Placa (Triodo 1)
2. Grade (Triodo 1)
3. Cátodo (Triodo 1)
4. Filamento
5. Filamento
6. Placa (Triodo 2)
7. Grade (Triodo 2)
8. Cátodo (Triodo 2)
9. Interno / blindagem

🔹 Aplicações Típicas

Televisores antigos

• Oscilador horizontal (triodo 1)
• Amplificador de deflexão horizontal (triodo 2)

Áudio (uso moderno e alternativo)

• Amplificadores single-ended → cerca de 2,5 a 3 W de saída, com sonoridade quente e suave.
• Pré-amplificador + saída no mesmo bulbo → permite projetos minimalistas e compactos.
• Usada em amplificadores OTL (output transformerless) experimentais.

🔹 Vantagens Técnicas

• Integra em um só bulbo as duas etapas principais de um amplificador (pré + potência).
• Permite construção de amplificadores valvulados minimalistas e econômicos.
• Disponibilidade relativamente alta no mercado de válvulas vintage.
• Boa linearidade quando operada em áudio, apesar de projetada para TV.

🔹 Substitutas e Equivalentes

• 6EM7 / 13EM7 → versões equivalentes, apenas com tensão de aquecimento diferente (13 V no caso da 13EM7).
• Algumas vezes comparada à 6FD7, com pequenas diferenças de características.

🔹 Conclusão

A 6DE7 é uma válvula duplo triodo assimétrico, originalmente projetada para televisores, mas que encontrou grande aplicação no mundo do áudio. Seu design, com um triodo de driver e outro de potência, a torna ideal para amplificadores compactos, produzindo cerca de 3 W em single-ended com timbre clássico de válvula.

Hoje, é uma escolha bastante valorizada por entusiastas de áudio hi-fi retrô e DIY, sendo uma alternativa acessível para quem deseja construir amplificadores valvulados de baixo custo e excelente qualidade sonora.
