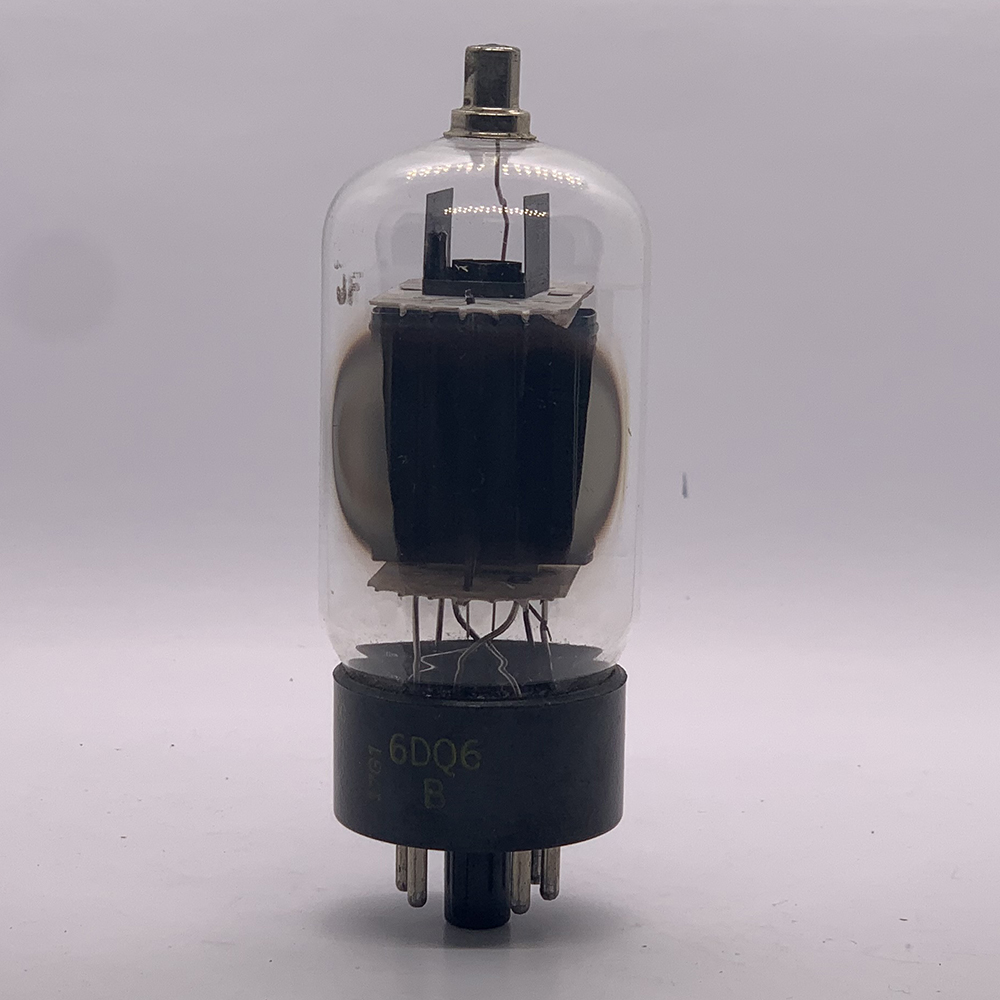

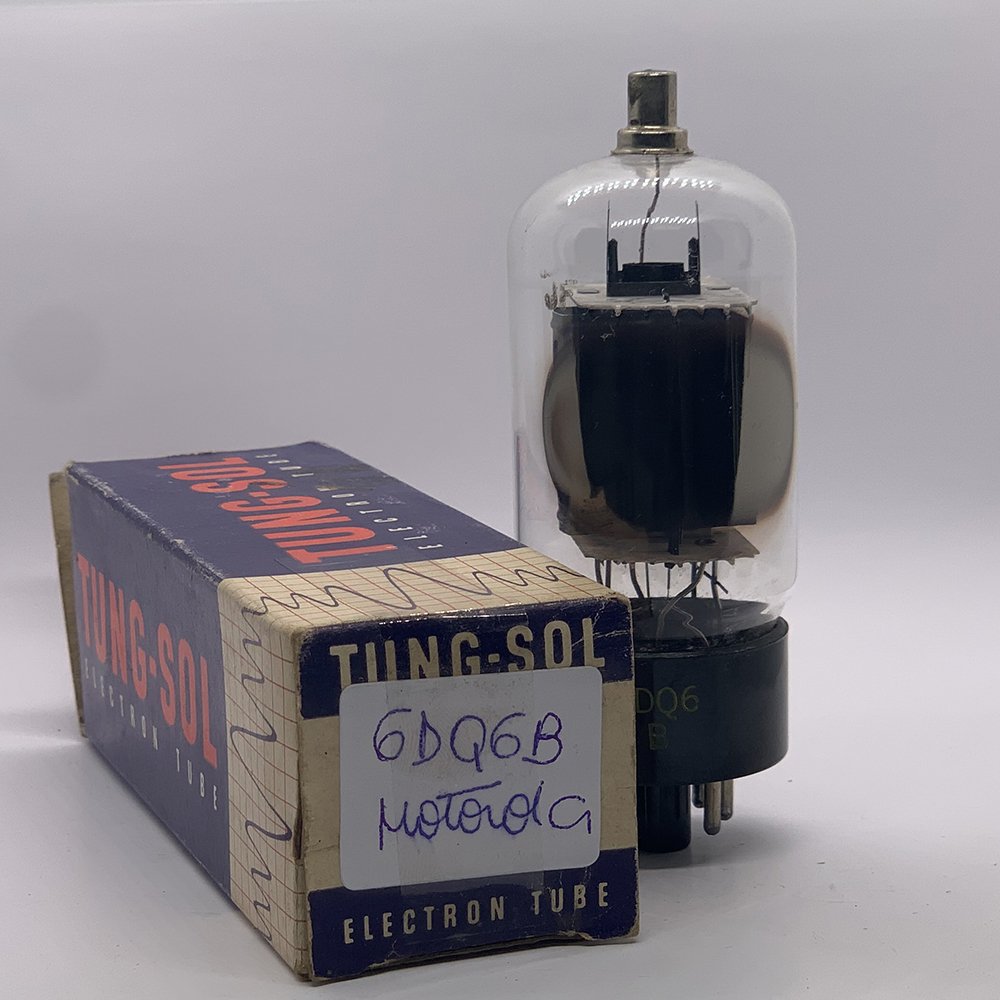

Válvula 6DQ6B – Manual Técnico
🔹 Introdução
A 6DQ6B é um tetrodo de feixe direcionado (beam power tetrode), pertencente à família de válvulas de deflexão horizontal de televisores, fabricada a partir dos anos 1950.
Muito popular e produzida em grande escala, acabou se tornando barata e disponível, sendo usada em:
-
Amplificadores de áudio de alta potência (hi-fi e guitarra).
-
Amplificadores lineares para radioamadores (HF/CB).
-
Equipamentos experimentais e transmissores.
A versão “B” é uma evolução da 6DQ6 original, com maior robustez elétrica e capacidade de dissipação.
🔹 Ficha Técnica (valores típicos)
-
Tipo: Beam Power Tetrode
-
Filamento: 6,3 V / 1,2 A
-
Base: Octal (8 pinos)
-
Tensão máxima de placa (Va): 700 V
-
Tensão máxima da grade de tela (G2): 275 V
-
Dissipação máxima de placa: 17 W
-
Dissipação máxima da tela (G2): 3,5 W
-
Corrente máxima de placa: 125 mA (contínuo)
-
Transcondutância (gm): ~ 6.500 µmho
-
Fator de amplificação (µ efetivo): ~ 8
-
Potência de saída típica (push-pull, classe AB1): 50 a 60 W (par de válvulas)
🔹 Configuração de Pinos (base octal)
1 – NC (não conectado)
2 – Grade de controle (G1)
3 – Cátodo e feixe direcionador
4 – Filamento
5 – Filamento
6 – NC
7 – Grade de tela (G2)
8 – Anodo (Placa)
🔹 Aplicações
-
Televisores antigos: projetada para o circuito de deflexão horizontal (linha).
-
Áudio: excelente para uso em push-pull de alta potência (muito usada em amplificadores valvulados nacionais nos anos 60/70).
-
Radioamadorismo: aplicada em amplificadores lineares em HF e CB (27 MHz).
-
Reposição em equipamentos vintage: peça chave em restauração de rádios e transmissores clássicos.
🔹 Observações
-
A versão 6DQ6B é mais robusta do que a 6DQ6A e suporta maiores tensões.
-
É considerada uma válvula “curinga” entre as sweep tubes, pois oferece bom equilíbrio entre custo, potência e durabilidade.
-
Ainda hoje é encontrada em mercados de válvulas vintage, com preço razoável comparado a equivalentes de áudio.
-
Pode ser adaptada como substituta em projetos que originalmente usavam 6L6, com ajustes adequados de polarização.
