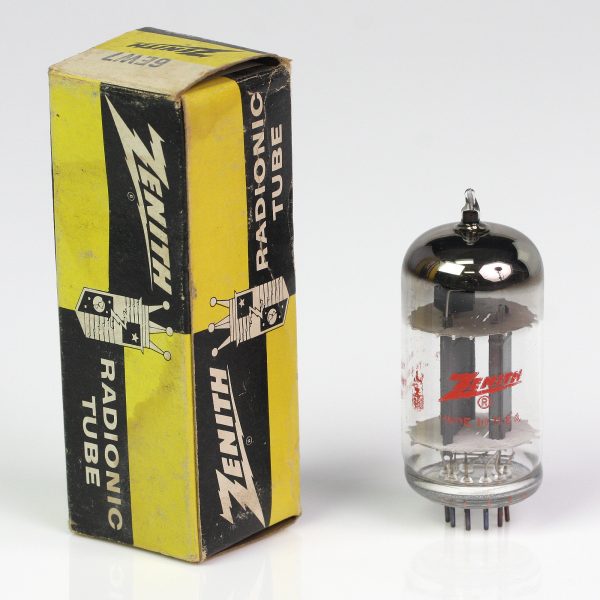

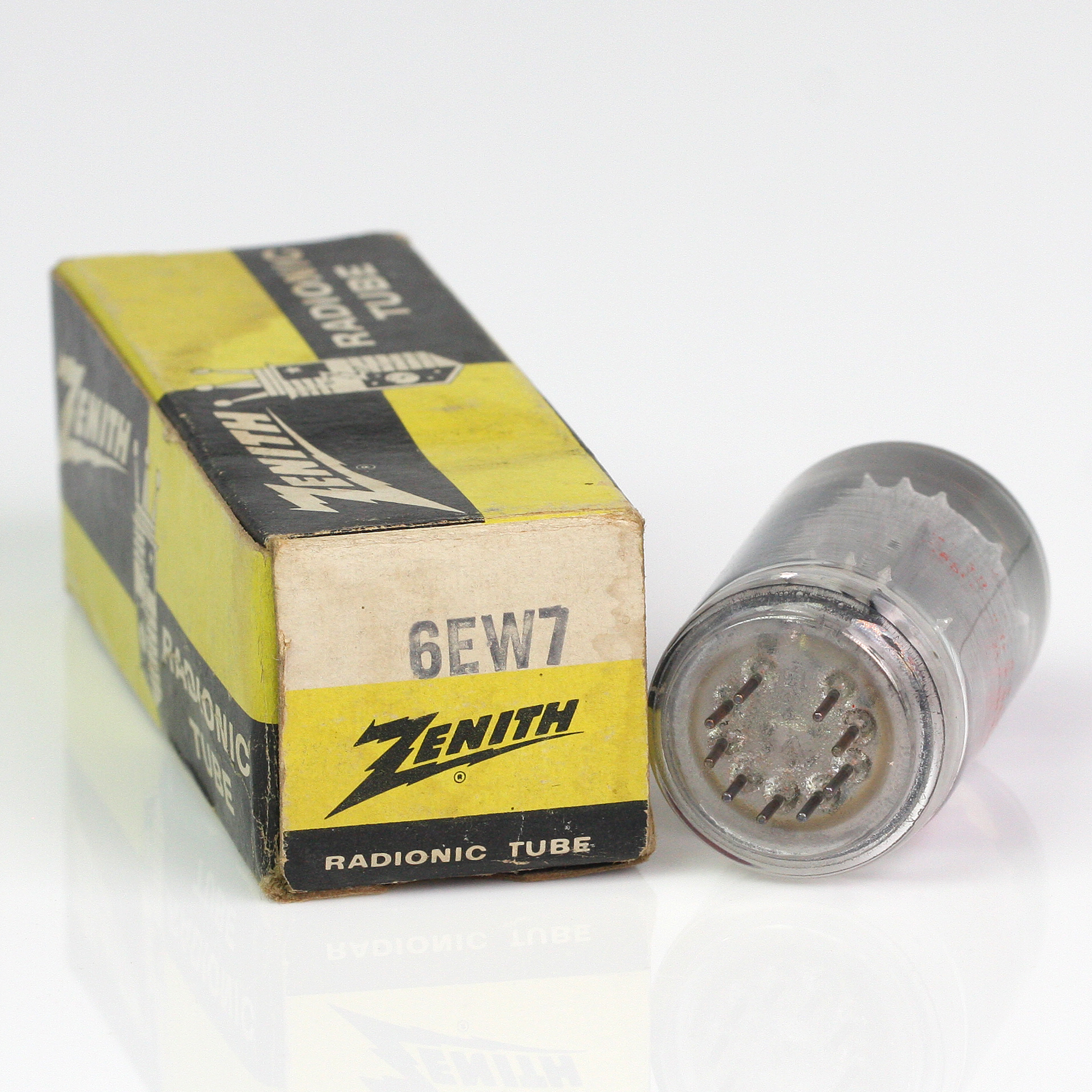

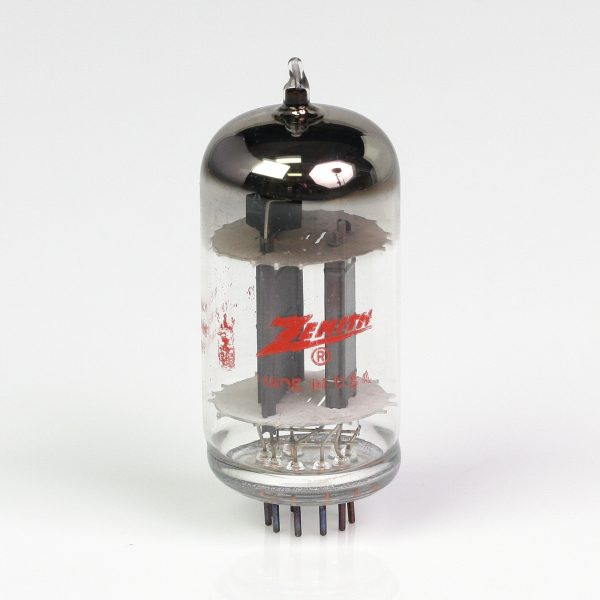

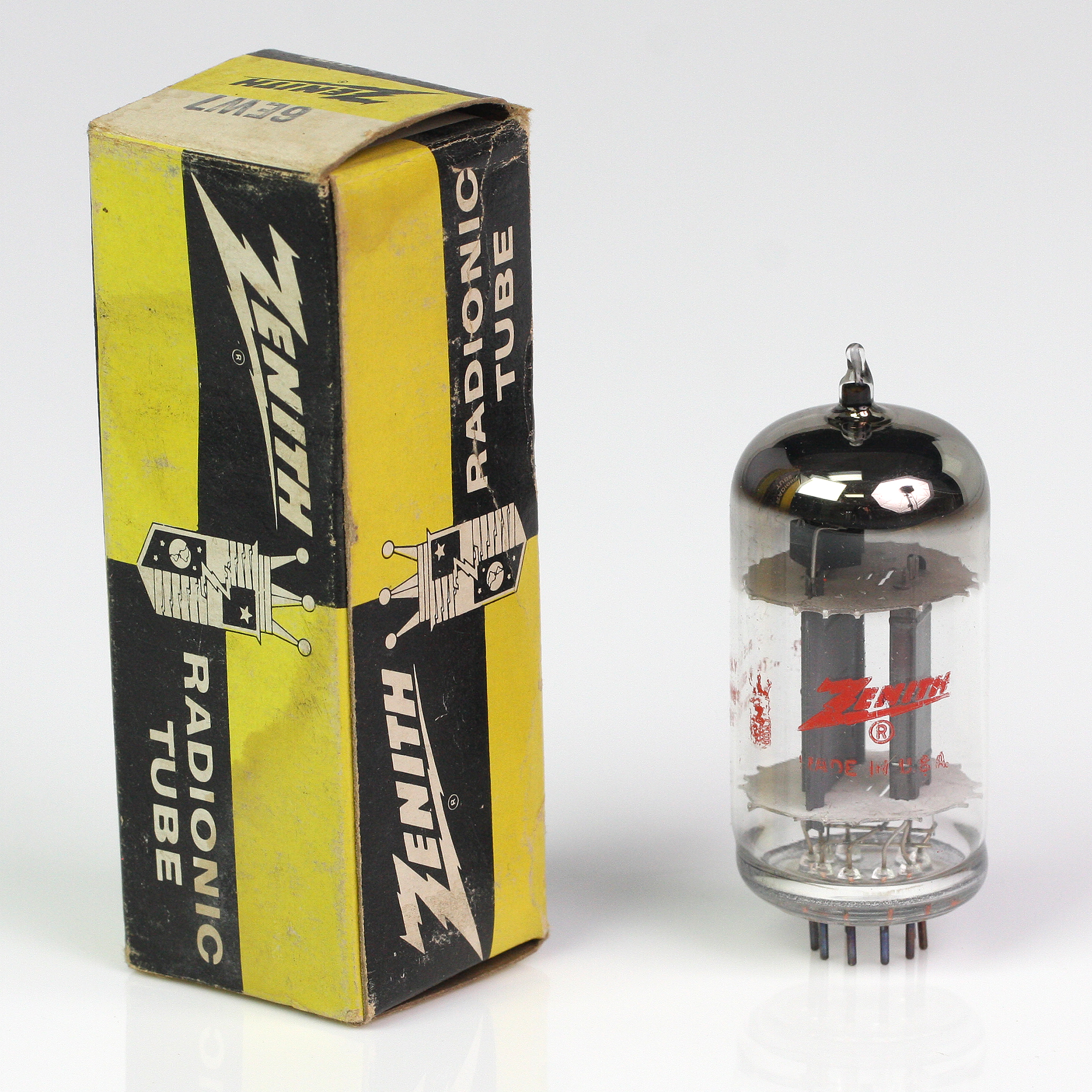

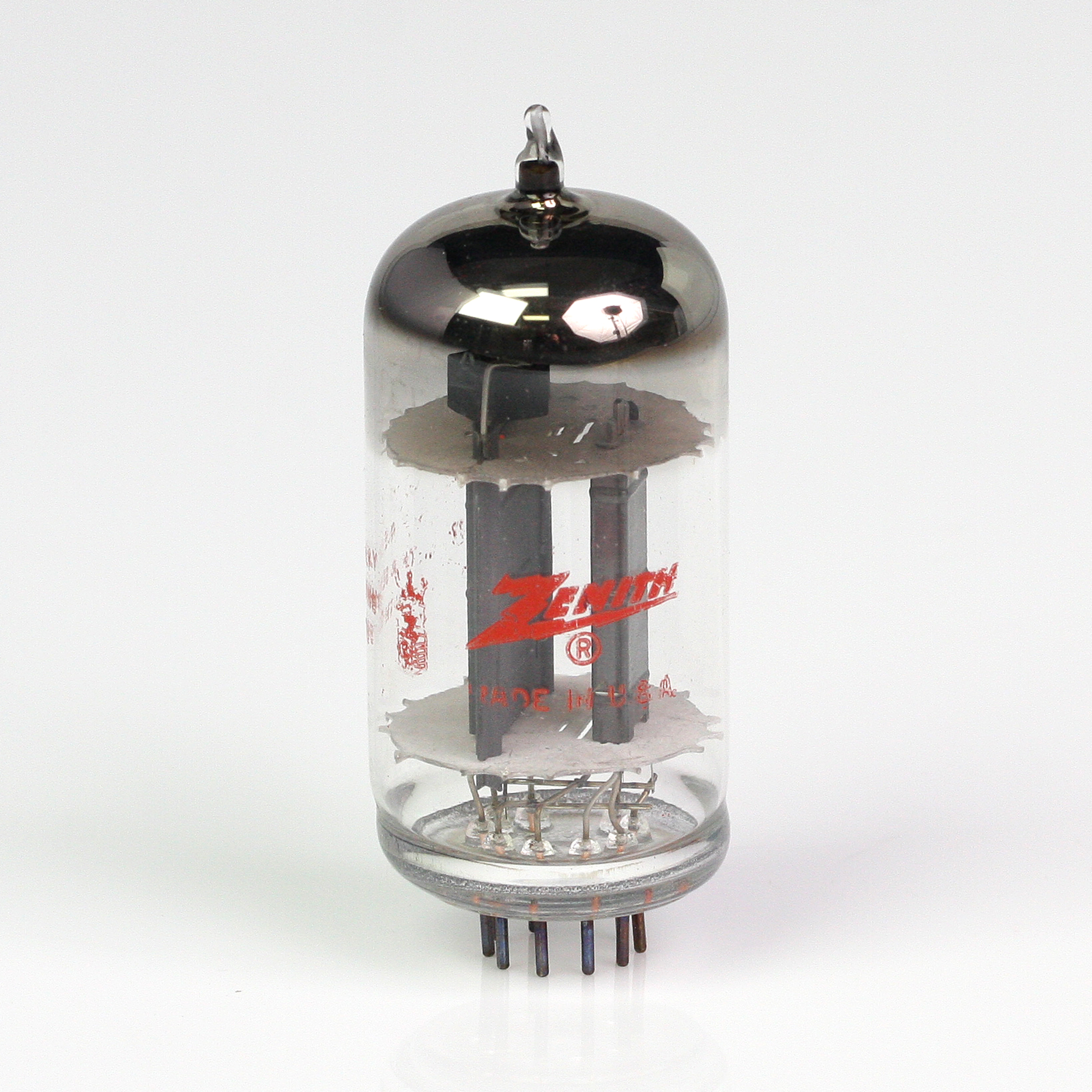

Válvula 6EW7 – ZENITH

O 6EW7 é um triodo duplo diferente que utiliza a configuração de bulbo e pinos 9T9. O tubo é projetado para servir como um oscilador de deflexão vertical combinado e amplificador. Com exceção das características do aquecedor e do tempo de aquecimento do aquecedor, o 6EW7 é idêntico ao 10EW7. O design do 9T9 utiliza uma lâmpada T-9 (1 1/8′ de diâmetro) com base para caber na maioria dos encaixes miniatura padrão de 9 pinos.

Datasheet 6EW7 – ZENITH

R$60,00

Checkout Seguro

Descrição do Produto

ZENITH 6EW7

  • Duplo Triodo
  • Filamento: Revestido
  • Tensão de Filamento: 6.3 Volts
  • Corrente de Filamento: 0.6 Amperes
  • Lâmpada de Vidro
  • Base Noval (9 pinos)

Especificações

O ZENITH 6EW7 é um tubo que combina dois triodos de alta amplificação em uma única estrutura. Este tubo é amplamente utilizado em amplificadores de áudio e em circuitos de deflexão vertical em televisores.

Condições de Operação e Características

Triodo 1
  • Tensão Máxima de Placa: 300 Volts
  • Corrente Máxima de Placa: 20 mA
  • Resistência Interna: 3,200 Ω
  • Transcondutância: 7,500 μmhos
  • Fator de Amplificação: 24
Triodo 2
  • Tensão Máxima de Placa: 150 Volts
  • Corrente Máxima de Placa: 8 mA
  • Resistência Interna: 9,100 Ω
  • Transcondutância: 2,500 μmhos
  • Fator de Amplificação: 22

Configuração de Pinos

Pino Conexão
1 Placa (Triodo 1)
2 Grade 1 (Triodo 1)
3 Catodo (Triodo 1)
4 Placa (Triodo 2)
5 Grade 1 (Triodo 2)
6 Catodo (Triodo 2)
7 Filamento
8 Filamento
9 Sem Conexão

Aplicações Típicas

  • Amplificação de Áudio: Utilizado em estágios de pré-amplificação e amplificação de potência em equipamentos de áudio de alta fidelidade.
  • Deflexão Vertical em Televisores: Empregado em circuitos de deflexão vertical para controlar o movimento do feixe de elétrons na tela do televisor.

Notas de Copyright

  • Copyright pela ZENITH
  • Divisão de Tubos de Rádio
  • Fabricado nos EUA



Datasheet 6EW7 – ZENITH

Peso 0,1 kg
Dimensões 16 × 16 × 16 cm
