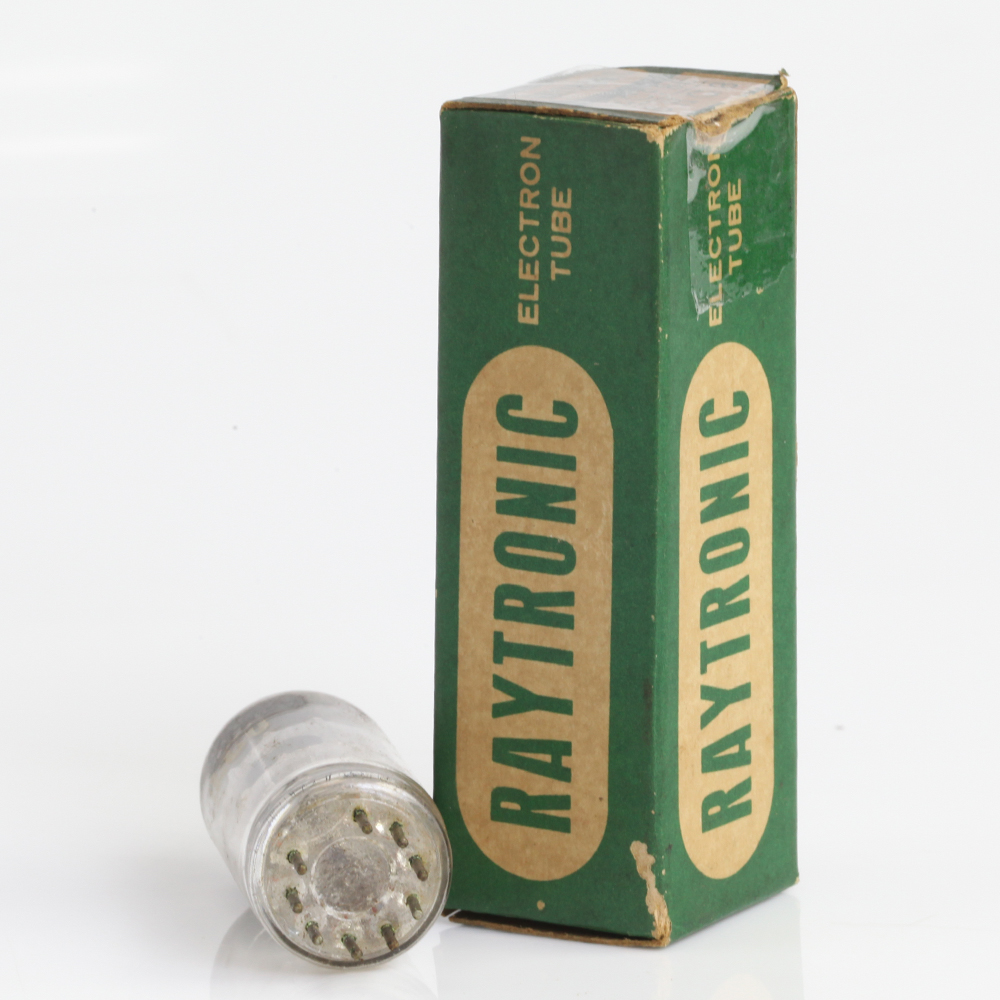

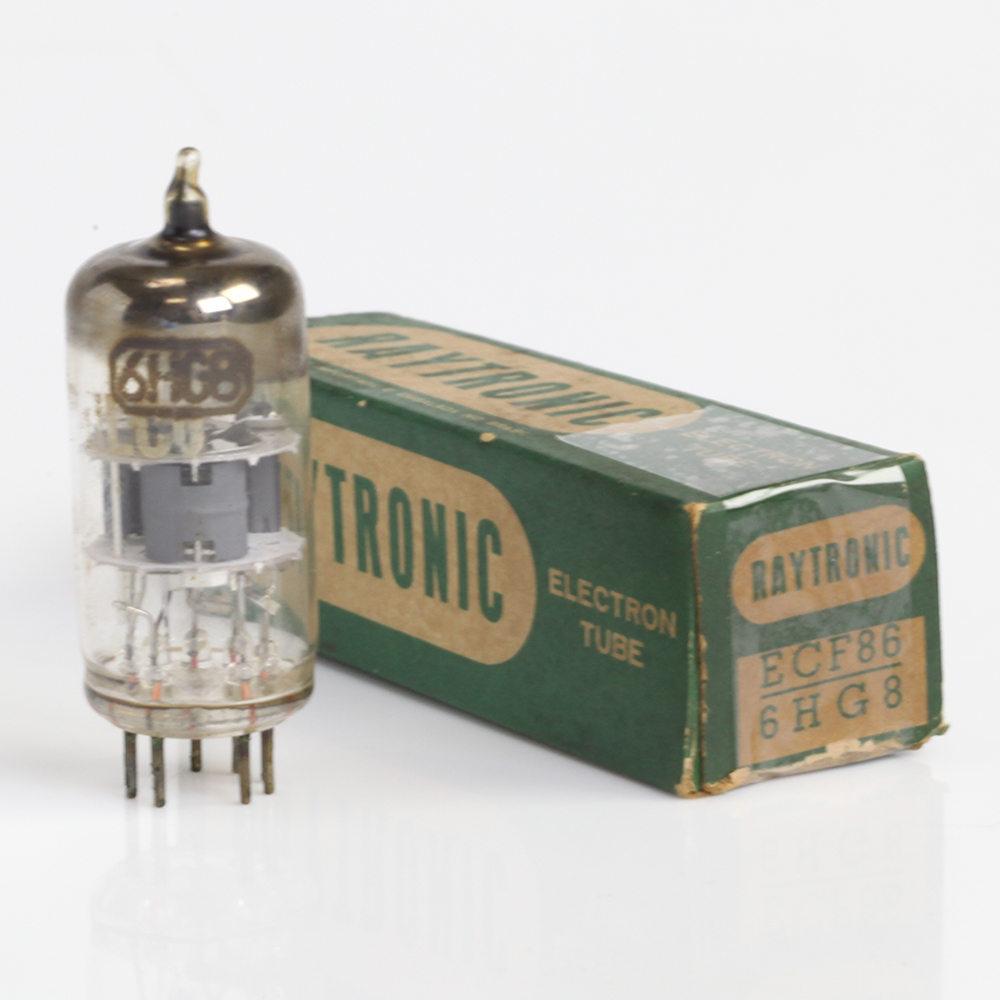

Válvula 6HG8 / ECF86

Manual Técnico – Válvula 6HG8 / ECF86

🔹 Introdução

A válvula 6HG8 (designação americana) ou ECF86 (designação europeia) é um triodo–pêntodo compacto (base noval – 9 pinos), projetado para aplicações em rádio e televisão. Foi largamente usada em amplificadores de FI (frequência intermediária), misturadores e osciladores, além de alguns circuitos de áudio.

Sua construção reúne um triodo de baixo ruído e um pêntodo de média potência, o que permitia reduzir o número de válvulas nos receptores sem perder desempenho.

🔹 Características Gerais

• Tipo: Triodo + Pêntodo
• Base: Noval (B9A – 9 pinos)
• Aquecimento: 6,3 V / 0,45 A
• Funções principais:
  • Triodo: oscilador local ou pré-amplificador
  • Pêntodo: amplificador de FI ou RF
• Aplicação típica: Conversores e amplificadores de TV e rádio

🔹 Dados Elétricos Principais

Filamento

• Tensão: 6,3 V
• Corrente: 0,45 A

Seção Triodo

• Tensão de placa (máx.): 300 V
• Corrente típica: 5 – 7 mA
• Dissipação máxima: 1 W
• Fator de amplificação (µ): ~60
• Transcondutância: ~2,2 mA/V

Seção Pêntodo

• Tensão de placa (máx.): 300 V
• Tensão de tela: 200 – 250 V
• Corrente típica: 10 – 12 mA
• Dissipação máxima da placa: 2,5 W
• Transcondutância: ~7.000 µmho (7 mA/V)

🔹 Pinagem (Base Noval – B9A)

1. G1 (grade de controle – pêntodo)
2. K (cátodo comum)
3. F (filamento)
4. F (filamento)
5. G3 (grade supressora – pêntodo)
6. A (ânodo – pêntodo)
7. G2 (grade de tela – pêntodo)
8. A (ânodo – triodo)
9. G1 (grade – triodo)

🔹 Aplicações Típicas

• Rádios AM/FM: oscilador + conversor de RF para FI.
• Televisores antigos: amplificador de FI de vídeo/áudio.
• Pré-amplificadores de áudio experimentais: o triodo podia atuar como driver de baixa potência.
• Circuitos de comunicação: misturadores e conversores em receptores.

🔹 Vantagens Técnicas

• Compacta → substitui duas válvulas (triodo + pêntodo) em um só bulbo.
• Boa estabilidade em frequências de FI e RF.
• Versatilidade em rádio e TV.
• Pode ser aproveitada em projetos de áudio retrô.

🔹 Substitutas e Equivalentes

• ECF86 (designação europeia oficial)
• 6GH8, 6U8 (similares, mas não idênticas)
• PCF86 (versão com 300 mA série de filamento)

🔹 Conclusão

A 6HG8 / ECF86 é uma válvula triodo–pêntodo muito usada em rádios e televisores dos anos 1950–60, principalmente em estágios de conversão e FI. Sua versatilidade, confiabilidade e construção compacta a tornam uma peça ainda valorizada em restaurações e experimentos retrô.
