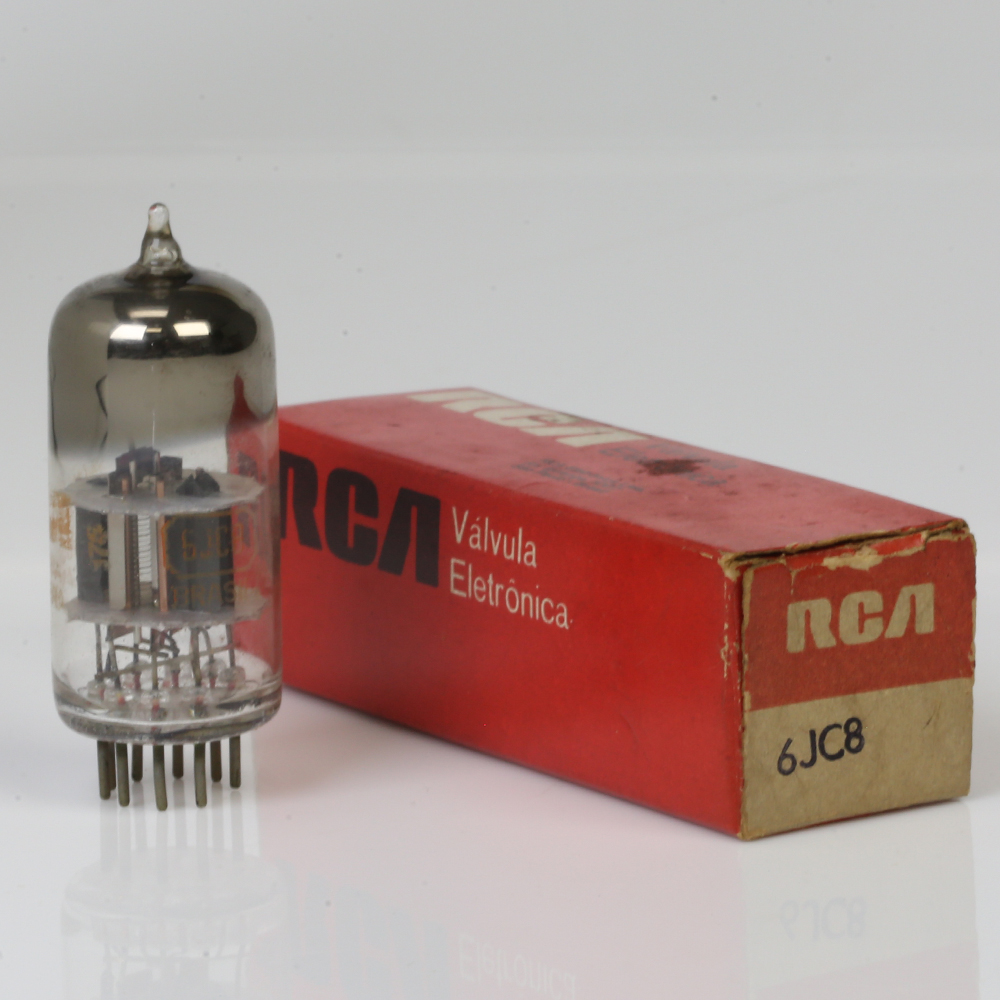

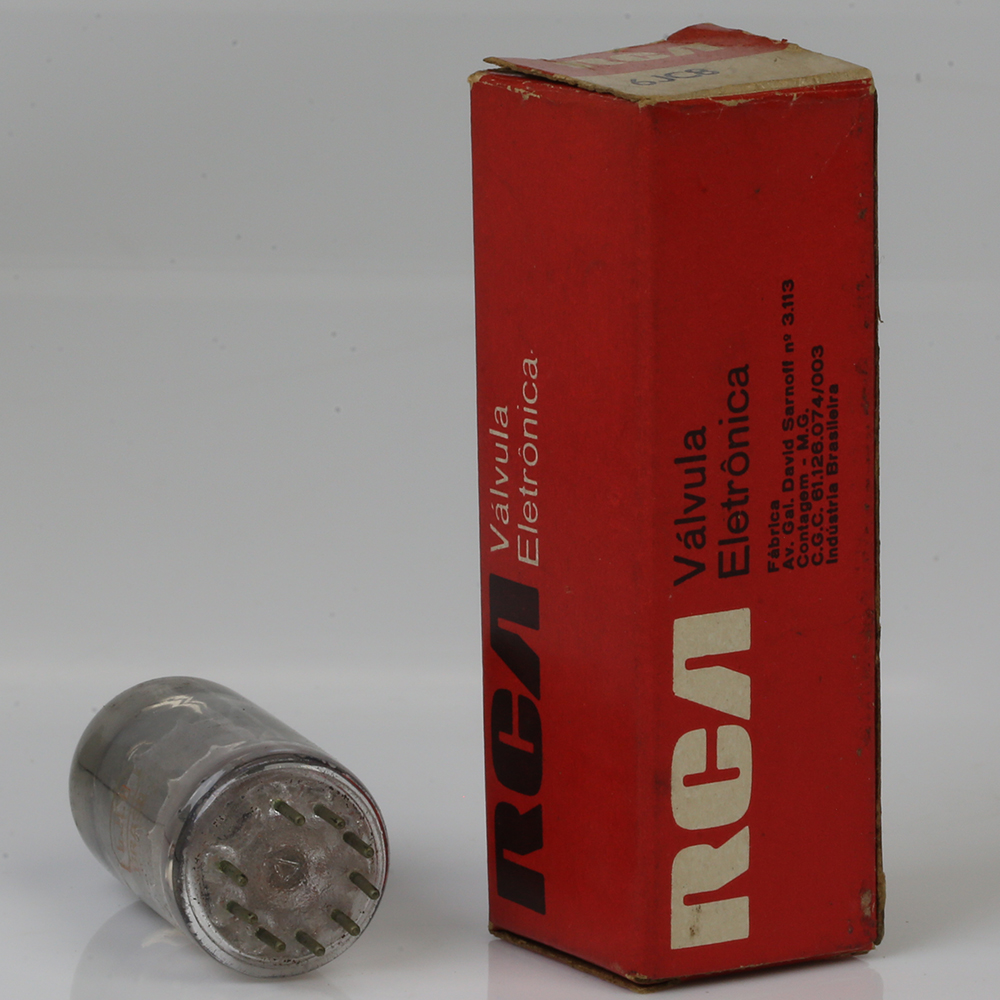

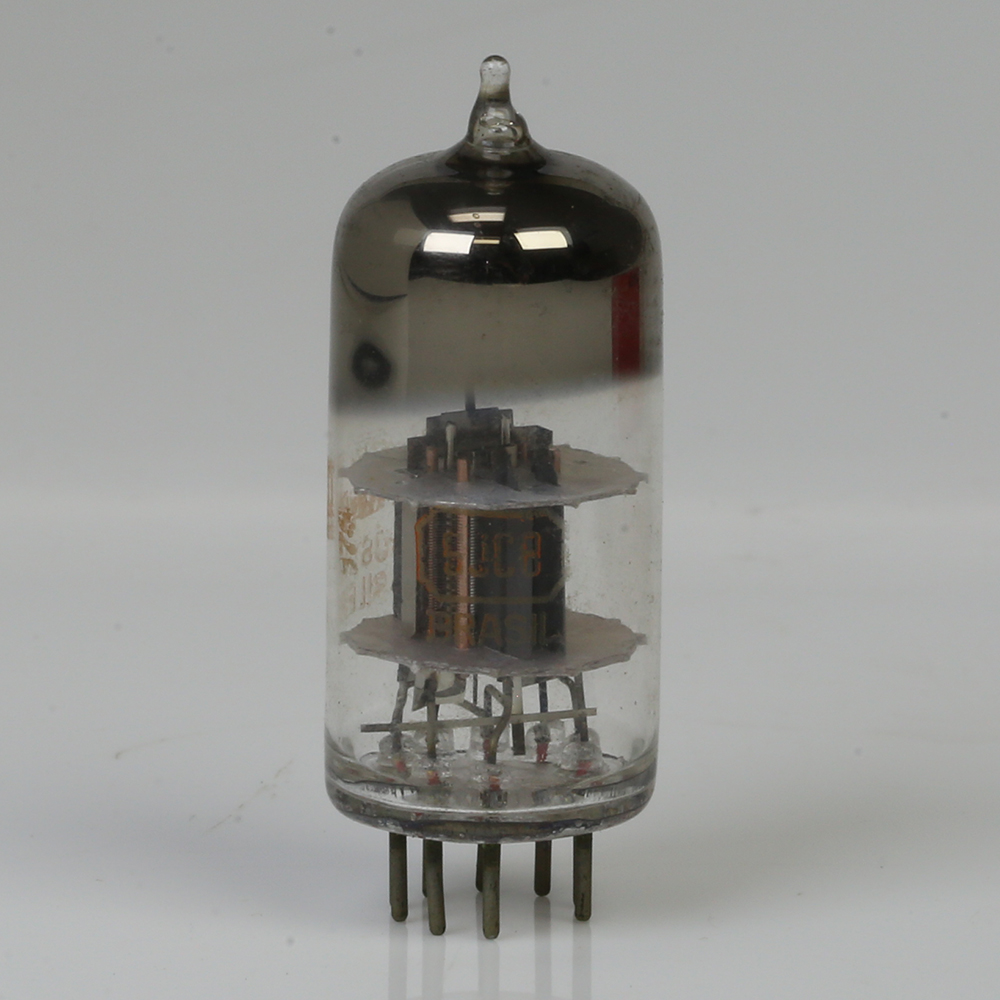

Valvula 6JC8 – RCA

dados principais da 6JC8

GENERAL DATA

Electrical:

• Heater Voltage (AC or DC): 6.3 V

• Heater Current: 0.6 A

• Warm-up time (average): 11 s

• Max heater-to-cathode voltage (AC or DC):

  • Heater negative w.r.t cathode: 200 V max

  • Heater positive w.r.t cathode: 200 V max

• Direct Interelectrode Capacitances:

  • Triode section (no shield):

    • Grid to plate: 3.8 pF

    • Grid to cathode: 1.2 pF

    • Plate to cathode: 2.4 pF

  • Triode section (with shield):

    • Grid to plate: 3.2 pF

    • Grid to cathode: 0.5 pF

    • Plate to cathode: 2.0 pF

  • Pentode section (with and without shield):

    • Grid No.1 to plate: 0.098 pF / 0.018 pF

    • Grid No.1 to cathode, heater, shield, grid No.3: 4.8 pF

    • Plate to cathode: 1.6 pF

    • Plate to other elements: 0.3 pF

    • Grid No.2 to cathode: 0.65 pF

---

📊 CHARACTERISTICS (Class A Amplifier)

Triode Section:

• Plate Voltage: 125 V

• Grid No.1 Voltage: –2.0 V

• Plate Current: 2.2 mA

• Amplification Factor (μ): 70

• Plate Resistance (approx.): 5700 Ω

• Transconductance (approx.): 5500 μmhos

---

⚙️ MECHANICAL DATA

• 9-pin miniature base (B9A)

• Pins:

  • 1: Triode plate

  • 2: Grid 3 (pentode)

  • 3: Heater

  • 4: Heater

  • 5: Grid 2 (pentode)

  • 6: Pentode plate

  • 7: Grid 1 (pentode)

  • 8: Cathode (both sections)

  • 9: Triode grid

---

🔧 TRADUÇÃO PARA O PORTUGUÊS (resumo)

DADOS GERAIS

• Tensão do filamento: 6,3 V

• Corrente do filamento: 0,6 A

• Tempo de aquecimento (médio): 11 s

• Tensão máxima entre filamento e cátodo: ±200 V

• Capacitâncias entre eletrodos (seção triodo):

  • Grade para placa: 3,8 pF

  • Grade para cátodo: 1,2 pF

  • Placa para cátodo: 2,4 pF

PARÂMETROS ELÉTRICOS (Classe A) — Triodo:

• Tensão na placa: 125 V

• Tensão da grade: –2,0 V

• Corrente da placa: 2,2 mA

• Fator de amplificação: 70

• Resistência de placa: 5700 ohms

• Transcondutância: 5500 μmhos

• 📡 Aplicações da Válvula 6JC8

  🔸 1. Misturadores e Osciladores em RF/VHF/UHF

  • Função: Utilizada na seção de RF (radiofrequência) de receptores de rádio e televisão.

  • Por que é usada: A combinação triodo + pêntodo permite gerar sinais oscilantes e fazer a mistura com sinais recebidos, ideal para super-heteródinos.

  🔸 2. Amplificadores de Frequência Intermediária (FI)

  • Função: O pêntodo da 6JC8 é excelente para amplificar sinais FI, geralmente na faixa de 455 kHz (AM) ou 10,7 MHz (FM).

  • Benefício: Alta transcondutância e estabilidade.

  🔸 3. Circuitos de Controle Automático de Ganho (AGC)

  • Função: Usada como detector de sinal e controle de ganho em receptores de TV.

  • Por que serve bem: Sua resposta linear facilita o controle automático de ganho com variação suave.

  🔸 4. Amplificadores de Vídeo

  • Função: Nos primeiros televisores coloridos, a válvula era usada na amplificação dos sinais de vídeo.

  • Por que se destacava: O triodo servia para amplificação linear, e o pêntodo podia trabalhar como buffer ou amplificador de potência.

  🔸 5. Osciladores Multivibradores

  • Função: Circuitos de tempo ou osciladores de pulso em equipamentos de medição, instrumentos de teste ou circuitos moduladores.

  • Aplicação comum: Geradores de sinal de laboratório.

  🔸 6. Amplificadores de Áudio de Baixa Potência (pré-amplificação)

  • Função: Pode ser utilizada em pré-amplificadores ou estágios iniciais de áudio em rádios.

  • Observação: Não é ideal para potência de saída, mas útil em estágios de entrada.

  🔸 7. Moduladores de Televisão

  • Função: Geradores de sinais modulados (AM/FM) para testes ou transmissões experimentais.

  ---

  🔁 Substituição e Equivalentes

  • Pode ser substituída por válvulas como 6GH8A, 6EA8, 6U8A, ECF82 (versão europeia), dependendo do circuito.

  • Sempre verificar datasheets antes de substituir diretamente.
