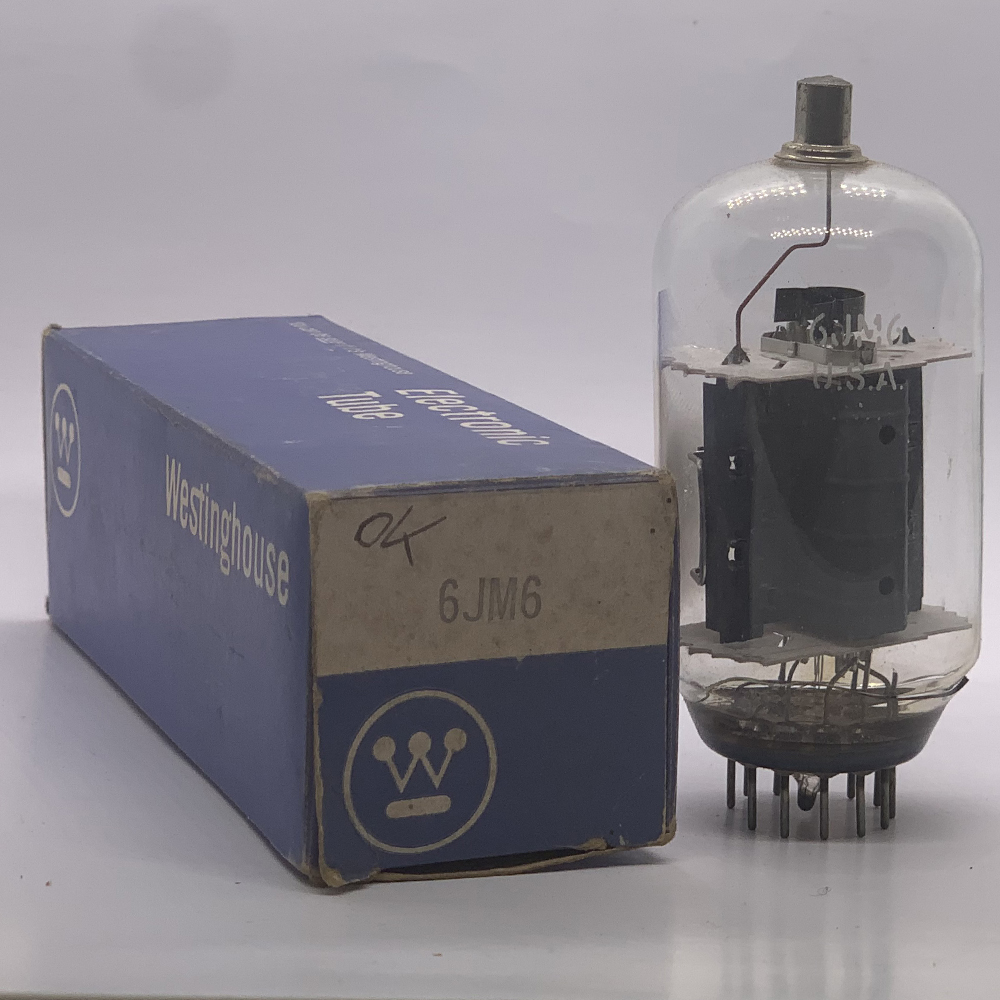

Válvula 6JM6 – Manual Técnico

🔹 Introdução

A 6JM6 é um tetrodo de feixe direcionado (beam power tetrode), projetado originalmente para circuitos de deflexão horizontal de televisores coloridos na década de 1960.
Graças à sua robustez e capacidade de operar com altas tensões e correntes, foi amplamente usada também em amplificadores de áudio de alta potência e em amplificadores lineares para rádio (HF/CB).

Faz parte da mesma família das válvulas 6JN6, 6JE6, 6JS6, com variações na tensão de filamento e potência de dissipação.

---

🔹 Ficha Técnica (valores típicos)

• Tipo: Tetrodo de feixe direcionado (beam tetrode)

• Filamento: 6,3 V / 2,85 A

• Base: Novar (12 pinos)

• Tensão máxima de placa (Va): 770 V

• Tensão de grade de tela (G2): 200 V

• Dissipação máxima de placa: 20 W

• Dissipação máxima da tela (G2): 4 W

• Corrente máxima de placa: ~ 275 mA

• Transcondutância (gm): ~ 5.500 µmho

• Fator de amplificação (µ): ~ 6

• Potência típica em áudio (push-pull, classe AB1): 40 a 50 W com duas válvulas

---

🔹 Configuração de Pinos (Base Novar – 12 pinos)

1 – Anodo (placa)
2 – G3 (supressor, interno ao feixe)
3 – Cátodo
4 – Filamento
5 – Filamento
6 – Grade de controle (G1)
7 – Grade de tela (G2)
8 – Conexão interna
9 – Conexão interna
10 – Cátodo auxiliar
11 – Conexão interna
12 – Anodo auxiliar

(A pinagem pode variar ligeiramente conforme o fabricante, sendo essencial consultar o datasheet específico.)

---

🔹 Aplicações

• Televisores antigos: circuito de deflexão horizontal (linha).

• Amplificadores de áudio: excelente desempenho em push-pull, usada em projetos hi-fi e para guitarra.

• Radioamadorismo: popular em amplificadores lineares de HF/CB, devido à sua robustez e disponibilidade nos anos 70/80.

• Restauro de equipamentos vintage: reposição em TVs e lineares clássicos.

---

🔹 Observações

• Equivalente próxima da 6JN6 e parente próxima da 6JS6, todas usadas em deflexão horizontal.

• Muito valorizada no mundo do áudio, especialmente em amplificadores experimentais de alta potência.

• Como outras sweep tubes, suporta picos de tensão muito altos, mas exige cuidado com a dissipação de calor.
