Manual Técnico da Válvula 6KM6
Introdução

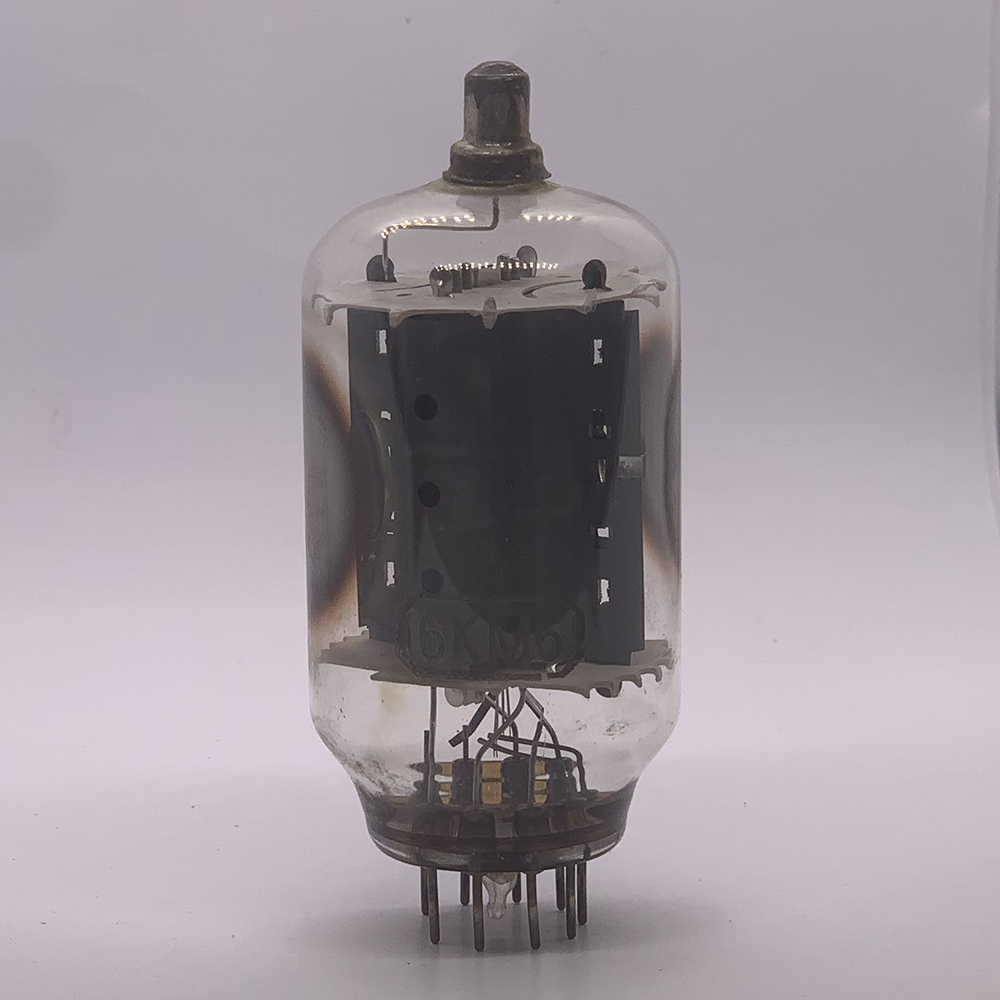

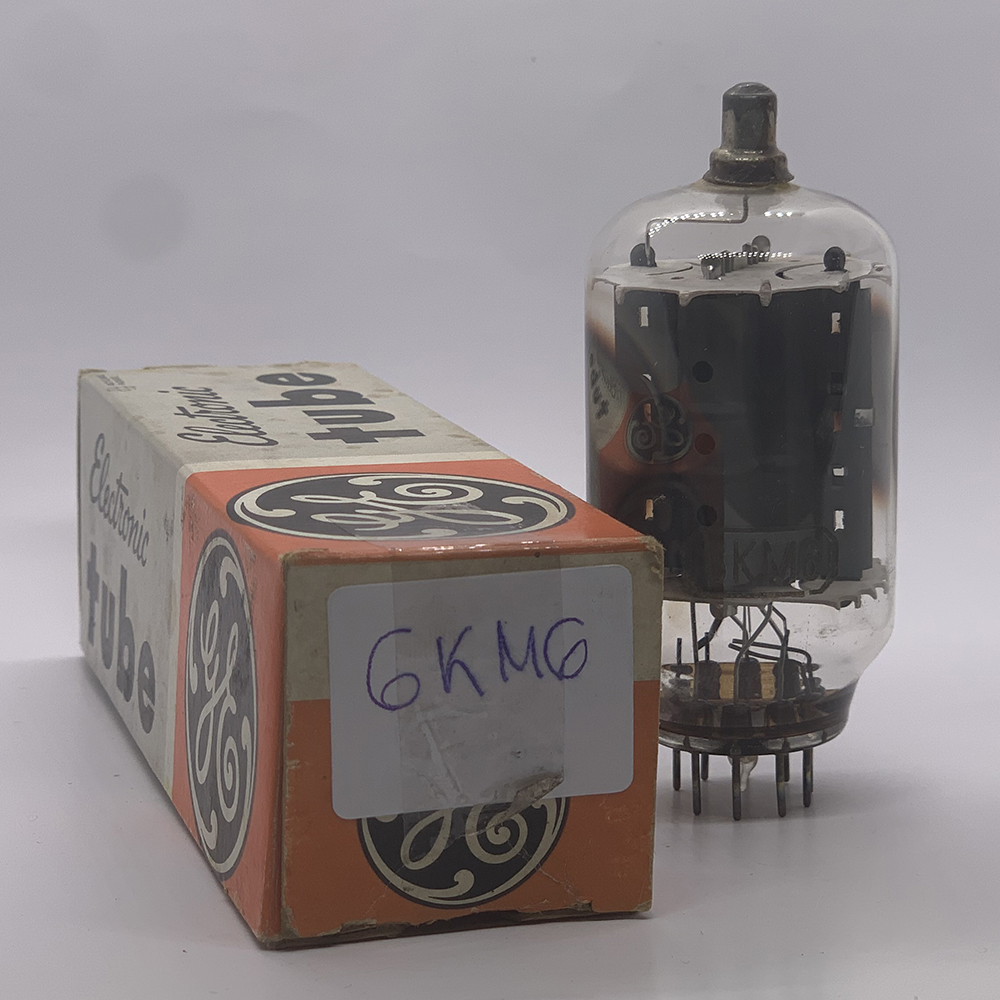

A 6KM6 é uma válvula eletrônica do tipo pentodo de feixe (beam power tube), desenvolvida principalmente para uso em estágios de saída de áudio e transmissão em televisores e equipamentos de rádio. Fabricada em meados da década de 1960, pertence à família das válvulas de potência de varredura horizontal (line output), com características que também a tornaram atraente para aplicações em áudio de alta fidelidade (Hi-Fi) e amplificadores de instrumentos musicais.
Seu projeto buscava alta eficiência, capacidade de dissipação robusta e operação confiável em circuitos que exigem tensão elevada e corrente significativa. A 6KM6 é conhecida pela sua robustez térmica e pela boa linearidade quando corretamente polarizada, fatores que contribuíram para seu uso em equipamentos profissionais e adaptados em sistemas de áudio.
Características Técnicas Principais
-
Tipo: Pentodo de feixe (beam power tube)
-
Aplicação original: Saída horizontal de televisores e equipamentos de varredura
-
Aquecimento: Filamento indireto aquecido
-
Tensão de aquecimento (filamento): 6,3 V
-
Corrente do filamento: Aproximadamente 2,5 A
-
Tensão máxima de placa (anodo): ~ 800 V
-
Dissipação máxima de placa: 24 W
-
Tensão máxima de grade de tela (screen grid): 275 V
-
Base: Octal (8 pinos)
-
Configuração de eletrodos: Catodo, grade de controle, grade de tela, grade supressora e anodo (placa).
Essas especificações podem variar de acordo com o fabricante, mas geralmente seguem os mesmos limites de operação.
Funcionamento
A 6KM6, sendo um pentodo de feixe, possui grades direcionadoras que concentram o fluxo de elétrons em feixes, melhorando a eficiência do tubo e reduzindo a dissipação indesejada. Essa configuração proporciona:
-
Maior rendimento em altas potências sem excesso de distorção.
-
Baixa interferência secundária entre a placa e a grade de controle.
-
Capacidade de suportar altas tensões de pico, típicas de circuitos de deflexão horizontal em televisores.
Aplicações
1. Televisores e equipamentos de varredura
Originalmente, a válvula 6KM6 foi projetada para o estágio de deflexão horizontal, trabalhando com altas tensões de pico e frequências relativamente baixas (15,7 kHz em televisores NTSC, por exemplo).
2. Amplificadores de áudio
Muitos entusiastas de áudio perceberam o potencial da 6KM6 para uso em amplificadores valvulados:
-
Hi-Fi doméstico: seu desempenho linear permite um som limpo e detalhado, desde que polarizada corretamente.
-
Amplificadores de guitarra: seu timbre encorpado e sua resposta dinâmica em altas potências a tornam excelente para aplicações musicais.
3. Equipamentos de transmissão e RF
Embora menos comum, a válvula também foi utilizada em estágios de modulação de RF, onde sua capacidade de lidar com altas tensões e corrente era explorada.
Equivalentes e Substituições
A 6KM6 pode ter substitutos ou equivalentes próximos em circuitos específicos, como as válvulas EL509/6KG6, que compartilham características semelhantes. Porém, é importante verificar o soquete, a pinagem e os limites de dissipação antes da substituição.
Considerações Finais
A válvula 6KM6 representa uma das soluções de potência mais robustas de sua época. Embora tenha sido projetada para televisores, encontrou aplicações em áudio e continua sendo valorizada por colecionadores, técnicos e construtores de amplificadores. Seu uso exige cuidado com tensões elevadas, correto dimensionamento de dissipação e uma fonte de alimentação estável.
Ela é um exemplo clássico de como dispositivos projetados para uma finalidade (televisão) puderam migrar para outras áreas (áudio Hi-Fi e musical), mostrando a versatilidade das válvulas eletrônicas.
